Este documento presenta un estudio de peligrosidad y riesgo de inundación en el término municipal de Navaluenga (Ávila). El objetivo es caracterizar hidrológicamente la zona mediante un análisis pluviométrico y hidrológico, caracterizar hidráulicamente mediante modelización, y zonificar la peligrosidad, dominio público hidráulico y riesgo. Se proponen medidas estructurales y no estructurales para mejorar la evacuación de aguas y reducir el riesgo de inund

1. Estudio de la peligrosidad y riesgo
por inundación en el T.M de
Navaluenga (Ávila)
26 de Noviembre de 2012
Alberto Cañivano Moreno

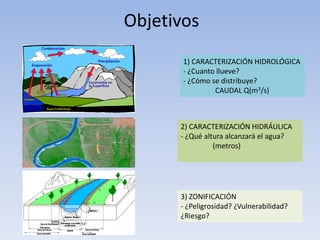

2. Objetivos
1) CARACTERIZACIÓN HIDROLÓGICA
- ¿Cuanto llueve?
- ¿Cómo se distribuye?
CAUDAL Q(m3/s)
2) CARACTERIZACIÓN HIDRÁULICA
- ¿Qué altura alcanzará el agua?
(metros)
3) ZONIFICACIÓN
- ¿Peligrosidad? ¿Vulnerabilidad?
¿Riesgo?

3. Ámbito de estudio
-Cuenca Hidrográfica del Río Tajo
-Sierra de Villafranca (Nacimiento) hasta el T.M Navaluenga (Ávila)

4. Ámbito de estudio
•Navaluenga (Ávila):
-2190 habitantes
•Río Alberche.
-Estudio hidrológico: cabecera- T.M
Navaluenga
-Estudio hidráulico: “La Isla”- aguas
abajo azud
•Arroyo Chorrerón
-Estudio hidráulico: Aguas Arriba
carretera AV-902-confluencia R.
Alberche

5. Caracterización hidrológica
• 1) Delineación de Ríos y Cuencas-Hec geoHMS
• 2) Análisis pluviométrico
-Precipitaciones para T=10, T=100, T=500
• 3) Análisis hidrológico
-Modelo HMS
= CAUDALES =

6. Delineación de Ríos y cuencas
-MDT de 25 metros (PNOA)
-Modelo pseudo distribuido
-14 subcuencas

7. Análisis pluviométrico
-Análisis de calidad (datos)
-Cuantiles T10, T100, T500
-PMDA (A y S ):Mapas Rasters
-I (mm/h):Hietogramas

8. Análisis pluviométrico
Raster PMDA (Areal) para T= 10 años

9. Análisis pluviométrico
Raster PMDA (Areal) para T= 100 años

10. Análisis pluviométrico
Raster PMDA (Areal) para T= 500 años

11. Análisis pluviométrico
-Análisis de calidad
-Cuantiles T10, T100, T500
-PMDA (Areal y Simultánea):Mapas Rasters
-I (mm/h):Hietogramas (curvas IDF)

12. Análisis hidrológico
HMS
1) Modelo de cuenca
Q (m3/s)

13. Modelo de cuenca

14. Análisis hidrológico
HMS
1) Modelo de cuenca
Q (m3/s)
2) Abstracción inicial
-P0= NC
3) Transformación lluvia-escorrentía
-HU de Clark
4) Propagación de cauces
-Muskingum
Parámetros de modelización

15. Parámetros de modelización
2) Abstracción inicial
3) Transformación lluvia-escorrentía
-H.U. de Clark
4) Propagación de cauces
-Muskingum
-MDT 25 m
-Corine Land Cover + SIOSE + M.Forestal
-Plan GEODE
-Pendientes
-Usos suelo S.C.S
-Grupo Hidrológico
NC

16. Análisis hidrológico
HMS
1) Modelo de cuenca 2) Abstracción inicial
-P0= NC
3) Transformación lluvia-escorrentía
-HU de Clark
4) Propagación de cauces
-Muskingum
5) Modelo meteorológico
-PMDA (T años) (A y S)
+
-Hietogramas
Q (m3/s)
“calibración “
c/ Est.de aforos 3316

17. Análisis hidrológico
HMS
1) Modelo de cuenca 2) Abstracción inicial
-P0= NC
3) Transformación lluvia-escorrentía
-HU de Clark
4) Propagación de cauces
-Muskingum
5) Modelo meteorológico
-PMDA (T años) (ays)
+
-Hietogramas

18. Caracterización hidráulica
• 1) Obtención de la geometría-Hec geoRAS
• 2) “n” de manning
• 3) Modelización de puentes
• 4) Obtención lámina de agua

19. Modelo hidráulico(Hec geoRas)
MDT 2 m.
Ortofoto 2010

20. “n” de manning (Arcement et al.)
Azud de vertido -Fin del estudio
Cauce: 0.07 Llanuras: 0.066
“La Isla“- Pte. Románico
Cauce:0.030 Llanuras: 0.040
Pte.Románico - Azud de vertido
Cauce: 0.041 Llanuras: 0.037

21. “n” de manning (Arcement et al.)
Arroyo Chorrerón
Cauce: 0.055 Llanuras: 0.055

22. Modelización de puentes
200 300 400 500
RS=680 Upstream (Bridge)
RS=680 Downstream (Bridge)
0 100 200
748
750
752
754
756
758
760
762
764
766
RS=540 Upstream (Bridge)
Elevation(m)
756
758
760
762
764
766
RS=540 Downstream (Bridge
levation(m)
Puente Románico Puente Nuevo

23. Lámina de agua T=10 años

24. Lámina de agua T=100 años

25. Lámina de agua T=500 años

26. Zonificación
• Peligrosidad
“Probabilidad de ocurrencia de una
inundación, dentro de un período de tiempo
determinado…” (Directriz básica de Protección
Civil)

27. Peligrosidad
Peligrosidad hidráulica Peligrosidad geomorfológica
Asignación de pesos a pixels

28. Plano geológico 1:50000
MDT 5 m. PNOA
Foto aérea 1956/57 E: 1/30000
Foto aérea 1980 E: 1/18000
Ortofoto PNOA 2010

29. Peligrosidad
Peligrosidad hidráulica X Peligrosidad geomorfológica
Asignación de pesos a pixels

31. Zonificación
• Dominio Público Hidráulico (D.P.H)
“…terreno cubierto por las aguas en las
máximas crecidas ordinarias…atendiendo a
sus características
geomorfológicas, ecológicas...” (R.D. DPH
art.4)

32. Dominio Público Hidráulico
Serie de Qci
Lámina de agua
Máxima Crecida
Ordinaria
HEC RAS
Q= 367.68 m3/s
Estación de aforos 3316
(Caumax, CEDEX)

33. Máxima Crecida
Ordinaria (M.C.O)

34. Zonificación
• Zona de flujo preferente (Z.F.P)
“Aquella zona constituida por la unión o zonas
donde se concentra…el flujo durante las
avenidas, o vía de intenso desagüe y de la
zona donde para la avenida de 100 años de
periodo de retorno, se pueden producir graves
daños …” (R.D. 9/2008)

35. Zona de flujo preferente (Z.F.P)
•Zona de daños graves (T=100 años)
•Vía de intenso desagüe: sobreelevación <0.3 m.
Calado > 1 m
Velocidad > 1 m/s
Calado x Velocidad > 0.5 m2/s

37. Zonificación
• Riesgo:
“Combinación de la probabilidad de que se
produzca una inundación y de sus posibles
consecuencias negativas…” (R.D. 903/2010)

38. Riesgo
•Vulnerabilidad
Vulnerabilidad
X
Peligrosidad

40. Programa de medidas
• Problemas de inundabilidad
-Mala evacuación
(desagüe al R. Alberche)
-Arroyo Chorrerón
0 100 200 300 400 500 600 700
750
752
754
756
758
760
762
Hidraulico Plan: Plan 14 24/11/2012
Main Channel Distance (m)
Elevation(m)
Legend
T= 500
T= 100
T= 10
Ground
Chorreron Chorreron

41. Programa de medidas
• Problemas de inundabilidad
-La pte. disminuye
-Puente Nuevo
-Unión c/ A.Chorrerón
-Río Alberche

42. Programa de medidas
• Planteamiento de medidas viables
-Medidas estructurales (previo estudio coste-beneficio)
-reducción caudal circulante -medida de protección -mejora del drenaje

43. Programa de medidas
• Planteamiento de medidas viables
-Medidas no estructurales
-Limpieza y control vegetación Arroyo Chorrerón

44. Programa de medidas
• Planteamiento de medidas viables
-Medidas de predicción + protección civil

45. Programa de medidas
• Planteamiento de medidas viables
-Medidas de Ordenación del Territorio
-Información pública (conocimiento de vías de evacuación)
-Sistema de seguros: fomento de la adquisición en zonas
inundables
