Este documento describe el diseño y construcción de un cohete impulsado por agua para examinar variables como la aceleración, velocidad y tiempo en un tiro parabólico. Explica los materiales, pasos y funcionamiento del cohete, así como los cálculos y resultados obtenidos del lanzamiento. En conclusión, el proyecto logró con éxito estudiar el movimiento parabólico al lanzar el cohete a 45 grados y destacar la aplicación de principios físicos como la conservación de la cantidad de movimiento y la gravedad

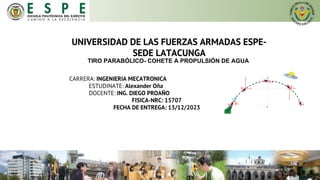

1. UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE-
SEDE LATACUNGA
TIRO PARABÓLICO- COHETE A PROPULSIÓN DE AGUA
CARRERA: INGENIERIA MECATRONICA
ESTUDINATE: Alexander Oña
DOCENTE: ING. DIEGO PROAÑO
FISICA-NRC: 15707
FECHA DE ENTREGA: 13/12/2023

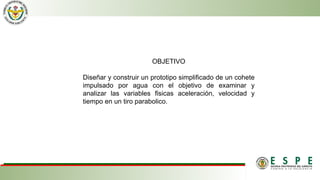

2. OBJETIVO
Diseñar y construir un prototipo simplificado de un cohete
impulsado por agua con el objetivo de examinar y
analizar las variables físicas aceleración, velocidad y
tiempo en un tiro parabolico.

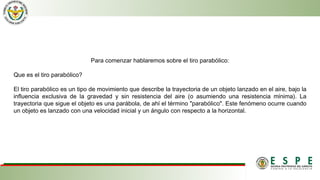

3. Para comenzar hablaremos sobre el tiro parabólico:
Que es el tiro parabólico?
El tiro parabólico es un tipo de movimiento que describe la trayectoria de un objeto lanzado en el aire, bajo la
influencia exclusiva de la gravedad y sin resistencia del aire (o asumiendo una resistencia mínima). La
trayectoria que sigue el objeto es una parábola, de ahí el término "parabólico". Este fenómeno ocurre cuando
un objeto es lanzado con una velocidad inicial y un ángulo con respecto a la horizontal.

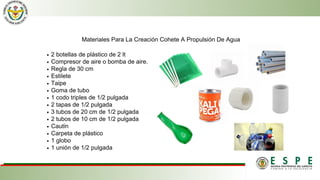

4. Materiales Para La Creación Cohete A Propulsión De Agua
2 botellas de plástico de 2 lt
Compresor de aire o bomba de aire.
Regla de 30 cm
Estilete
Taípe
Goma de tubo
1 codo triples de 1/2 pulgada
2 tapas de 1/2 pulgada
3 tubos de 20 cm de 1/2 pulgada
2 tubos de 10 cm de 1/2 pulgada
Cautín
Carpeta de plástico
1 globo
1 unión de 1/2 pulgada

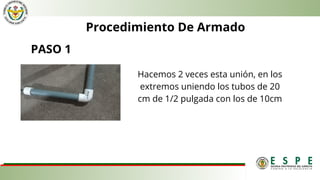

5. PASO 1
Procedimiento De Armado
Hacemos 2 veces esta unión, en los
extremos uniendo los tubos de 20
cm de 1/2 pulgada con los de 10cm

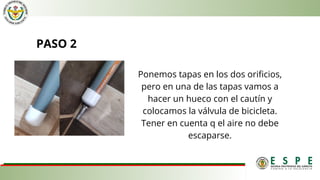

6. PASO 2
Ponemos tapas en los dos orificios,
pero en una de las tapas vamos a
hacer un hueco con el cautín y
colocamos la válvula de bicicleta.
Tener en cuenta q el aire no debe
escaparse.

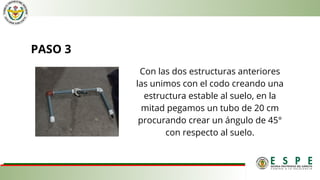

7. PASO 3
Con las dos estructuras anteriores
las unimos con el codo creando una
estructura estable al suelo, en la
mitad pegamos un tubo de 20 cm
procurando crear un ángulo de 45°
con respecto al suelo.

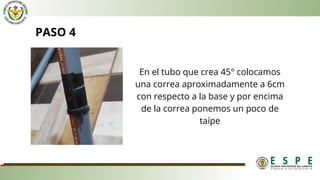

8. PASO 4
En el tubo que crea 45° colocamos
una correa aproximadamente a 6cm
con respecto a la base y por encima
de la correa ponemos un poco de
taípe

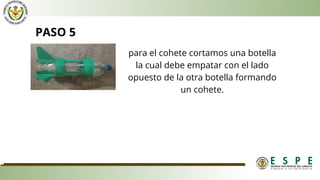

9. PASO 5
para el cohete cortamos una botella
la cual debe empatar con el lado
opuesto de la otra botella formando
un cohete.

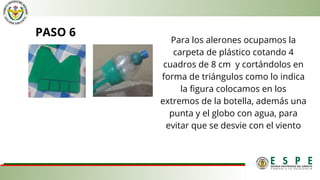

10. PASO 6
Para los alerones ocupamos la
carpeta de plástico cotando 4
cuadros de 8 cm y cortándolos en
forma de triángulos como lo indica
la figura colocamos en los
extremos de la botella, además una
punta y el globo con agua, para
evitar que se desvie con el viento

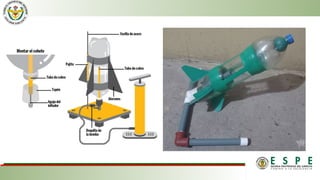

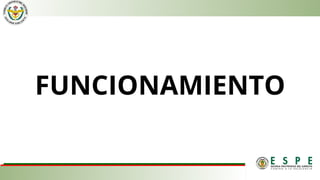

11. FUNCIONAMIENTO

13. La presion interior ejerce
fuerzas en todas las
direcciones.
Una fuerza actua en la
punta del cohete y una
fuerza sobre el agua.
El cohete acelera y el agua
se expulsa

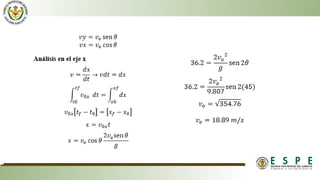

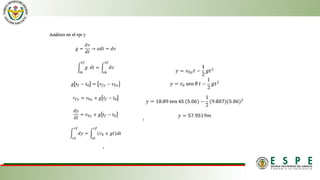

14. CALCULOS

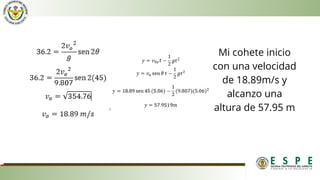

17. RESULTADOS

18. Mi cohete inicio
con una velocidad
de 18.89m/s y
alcanzo una
altura de 57.95 m

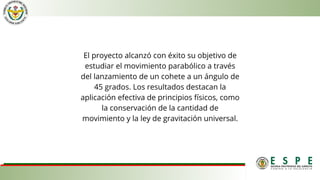

19. CONCLUSIONES

20. El proyecto alcanzó con éxito su objetivo de
estudiar el movimiento parabólico a través
del lanzamiento de un cohete a un ángulo de
45 grados. Los resultados destacan la
aplicación efectiva de principios físicos, como
la conservación de la cantidad de
movimiento y la ley de gravitación universal.
