 Averiguar más acerca de la manipulación y
escala de imágenes cuando se dibuja usando
XNA.
 Iniciar la implementación del juego: escalar
imágenes.
 Descubrir como escribir métodos en C#
 Diseñar programas para que los métodos
creados, puedan ser probados, además de
crear un test para el método.

 Crear un juego para
mostrar una porción
aumentada de una
imagen.
 La imagen luego se
hará más y más
pequeña, es decir
cada vez más visible.
 La primera persona
que adivine la
imagen gana.

 Cuando posicionamos una textura a
visualizar utilizamos un Rectangle, el cual nos
da la posición y tamaño.
 El código define un rectángulo, para llenar
completamente la pantalla.
 XNA va a escalar la textura para adecuarla al
tamaño definido.
jakeRect = new Rectangle(
0, // X position of top left hand corner
0, // Y position of top left hand corner
GraphicsDevice.Viewport.Width, // rectangle width
GraphicsDevice.Viewport.Height); // rectangle height

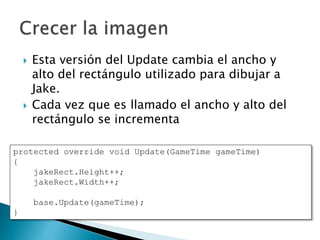

 Esta versión del Update cambia el ancho y
alto del rectángulo utilizado para dibujar a
Jake.
 Cada vez que es llamado el ancho y alto del
rectángulo se incrementa
protected override void Update(GameTime gameTime)
{
jakeRect.Height++;
jakeRect.Width++;
base.Update(gameTime);
}

 El programa muestra a Jake y luego
incrementa el tamaño del rectángulo.

 El Zoom In del programa, muestra el principio
del comportamiento, pero va en la dirección
errada.
 Queremos un juego haga un Zoom Out de un
pequeño detalle, mas que un zoom completo.
 Esto significa que debemos con un rectángulo
grande y hacerlo más pequeño.
jakeRect = new Rectangle(
0, // X position of top left hand corner
0, // Y position of top left hand corner
6000, // rectangle width (10 * image width)
4500); // rectangle height (10 * image height)

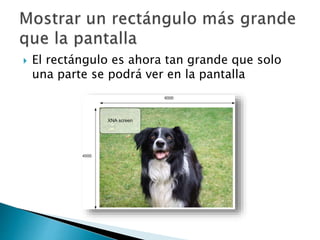

 El rectángulo es ahora tan grande que solo
una parte se podrá ver en la pantalla

 Esta versión del Update cambia el ancho y
alto de un rectángulo usado por Jake.
 Cada vez que es llamado el ancho y alto del
rectángulo mostrado es decrementado
protected override void Update(GameTime gameTime)
{
jakeRect.Height--;
jakeRect.Width--;
base.Update(gameTime);
}

 Es posible modificar
el programa del
zoom in para hacer
un zoom en la
dirección opuesta.
 Sin embargo, no
trabaja
apropiadamente

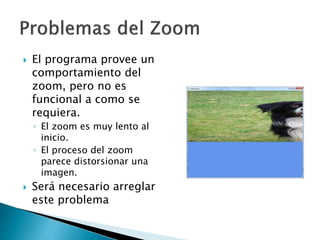

 El programa provee un
comportamiento del
zoom, pero no es
funcional a como se
requiera.
◦ El zoom es muy lento al
inicio.
◦ El proceso del zoom
parece distorsionar una
imagen.
 Será necesario arreglar
este problema

 Debido a que el camino seguido por la
esquina inferior de la imagen no es la
diagonal de la imagen, la imagen termina
distorsionada

 Si el cambio de tamaño sigue la diagonal de
la figura, el zoom trabajará de manera
correcta

 Resulta que lo que deseamos cambiar es el
ancho y alto mediante un porcentaje cada
vez.
 Si tomamos el 1% del ancho y alto del
rectángulo cada vez que se actualice, nos
asegura que los cambios serán de manera
apropiada.
 Esto nos resuelve el problema de la velocidad
en el cambio de tamaño.
 Cuando el rectángulo es muy largo, se
reducirá en un tamaño mayor cada vez

 Se aconseja crear un método para calcular los
valores de porcentaje para nosotros.
 Esto nos permitirá estudiar cómo los métodos
trabajan y cómo podemos crear nuestros
propios y añadirlos en objetos.
 Hemos utilizado muchos métodos
proporcionados por los creadores de XNA y C
#, ahora es el momento para crear uno de los
nuestros.
 Vamos a llamar al método que crearemos
getPercentage

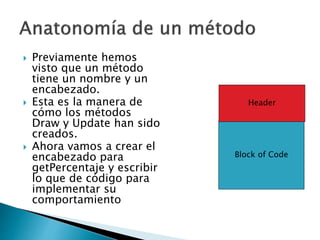

 Previamente hemos
visto que un método
tiene un nombre y un
encabezado.
 Esta es la manera de
cómo los métodos
Draw y Update han sido
creados.
 Ahora vamos a crear el
encabezado para
getPercentaje y escribir
lo que de código para
implementar su
comportamiento
Block of Code
Header

 se compilará de una
manera correcta, se
ejecutará pero no
hará absolutamente
nada..
 Luego vamos a
escribir el código
que permita hacer
los cálculos
respectivos

int getPercentage(int percentage, int inputValue)
{
int result = 0;
// TODO: work out the answer and set result to it
return result;
}

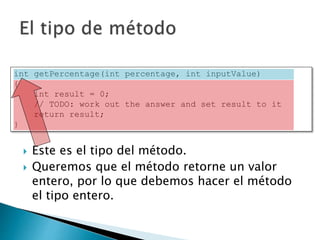

 Este es el tipo del método.
 Queremos que el método retorne un valor
entero, por lo que debemos hacer el método
el tipo entero.

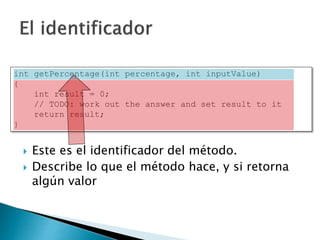

 Este es el identificador del método.
 Describe lo que el método hace, y si retorna
algún valor
{
int result = 0;
return result;
}

 Un parámetro alimenta los valores dentro del
método.
 Con los parámetros del método, obtenemos
variables locales que se inicia al valor dado
durante la llamada del método.
 La lista de parámetros pueden estar vacía si no
son necesarios.
{
int result = 0;
return result;
}

 El método getPercentage, necesita un
porcentaje dado y un valor para trabajar con
el.
◦ Podemos tener algo como “1% de 800”
 Este segundo parámetro provee el valor para
obtener su porcentaje.
{
int result = 0;
return result;
}

 El cuerpo del método es un bloque de código que
actualmente no hace nada..
 Podemos declarar y utilizar variables locales.
 Debe de tener una sentencia return que devuelve
un resultado
{
int result = 0;
return result;
}

 La sentencia return envía el resultado a donde
fue llamado.
 Esta es la manera en la cual el método que ha
sido llamado retorna su resultado.
 La palabra return debe estar seguida por un
valor que será enviado.
{
int result = 0;
return result;
}

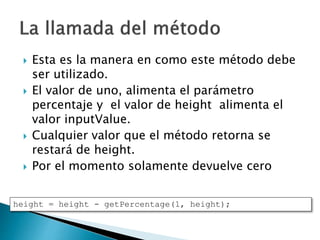

 Esta es la manera en como este método debe
ser utilizado.
 El valor de uno, alimenta el parámetro
percentaje y el valor de height alimenta el
valor inputValue.
 Cualquier valor que el método retorna se
restará de height.
 Por el momento solamente devuelve cero
height = height - getPercentage(1, height);

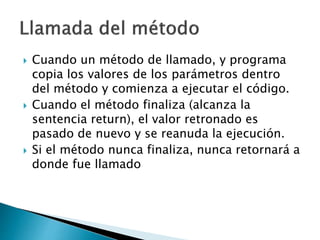

 Cuando un método de llamado, y programa
copia los valores de los parámetros dentro
del método y comienza a ejecutar el código.
 Cuando el método finaliza (alcanza la
sentencia return), el valor retronado es
pasado de nuevo y se reanuda la ejecución.
 Si el método nunca finaliza, nunca retornará a
donde fue llamado

 Un método puede ser declarado como void,
como cualquier otro tipo de datos.
 Esto significa que método ejecuta una tarea
con y luego no retorna nada.
 Los métodos que son declarados del tipo void
no necesita la sentencia return para enviar un
valor, simplemente regresan el control
después de ejecutar su código

 El código que llama al método, no ha
utilizado el resultado que retorna.
 Las dos llamadas que aparece, los valores
que retorna serán ignorados.
getPercentage(99, 100);
getPercentage(50, 300);

 Esta prueba del método, prueba obtener un
10% de 800
protected override void Draw(GameTime gameTime)
{
if ( getPercentage(10, 800) == 80 )
{
graphics.GraphicsDevice.Clear(Color.Green);
}
else
{
graphics.GraphicsDevice.Clear(Color.Red);
}
base.Draw(gameTime);
}

 Estas pruebas son un poco más comprensivas
como pero aún no hacen nada.
 Desafortunadamente las pruebas pueden
solamente probar la existencia de fallos, sino
que éstas contengan fallos
if ( (getPercentage(0, 0) == 0) && // 0 percent of 0
(getPercentage(0, 100) == 0) && // 0 percent of 100
(getPercentage(50,100) == 50) && // 50 percent of 100
(getPercentage(10,100) == 10) ) // 10 percent of 100
{
}

 Este programa prueba, el método vacío

 Para cambiar las dimensiones de un rectángulo
up durante el método update, es posible cambiar
el tamaño de la imagen cuando el juego se
ejecuta.
 Un método c# es creado mediante un
encabezado y un grupo de sentencias que
forman el cuerpo del método.
 El encabezado tipo de datos que se retornará, su
nombre y los parámetros.
 Un método del tipo void no retorna nada.
 Cuando creamos un nuevo método es buena idea
crear algunos datos de prueba.

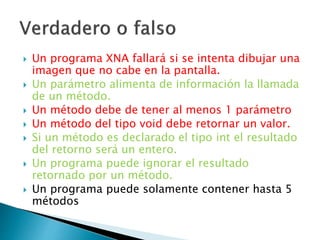

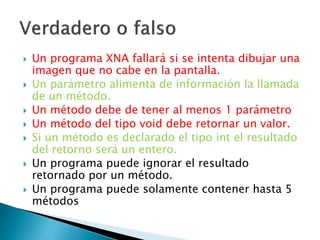

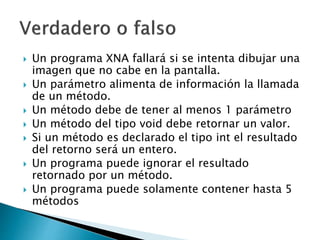

 Un programa XNA fallará si se intenta dibujar una
imagen que no cabe en la pantalla.
 Un parámetro alimenta de información la llamada
de un método.
 Un método debe de tener al menos 1 parámetro
 Un método del tipo void debe retornar un valor.
 Si un método es declarado el tipo int el resultado
del retorno será un entero.
 Un programa puede ignorar el resultado
retornado por un método.
 Un programa puede solamente contener hasta 5
métodos

 Crear un método de prueba para calcular los
porcentajes.
 Descubrir como usar VS para averiguar como
un programa esta pensando.
 Aprender mas acerca de cómo ejecutar los
cálculos y como se comportan las variables
enteras y flotantes.
 Averiguar como el compilador trata de evitar
cosas erróneas.
 Hacer el escalado de la imagen

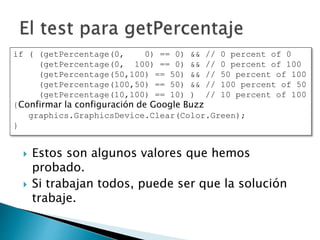

 Estos son algunos valores que hemos
probado.
 Si trabajan todos, puede ser que la solución
trabaje.
if ( (getPercentage(0, 0) == 0) && // 0 percent of 0
(getPercentage(0, 100) == 0) && // 0 percent of 100
(getPercentage(10,100) == 10) ) // 10 percent of 100
{Confirmar la configuración de Google Buzz
}

 Podemos describir como trabaja el porcentaje
de la siguiente manera.
◦ Calcular la fracción que deseamos (este es el
porcentaje, dividido entre 100).
◦ Multiplicar la cantidad por esta fracción para crear
el resultado.
 Ahora necesitamos crear algo en C# para que
haga esos cálculos por nosotro

 Este es una traducción literal del algoritmo.
 Ahora probamos este método
{

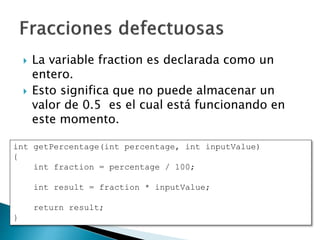

int fraction = percentage / 100;
int result = fraction * inputValue;
return result;
}

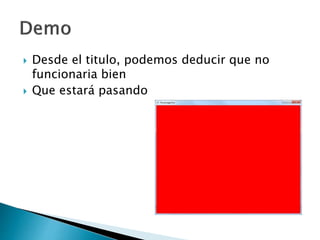

 Desde el titulo, podemos deducir que no
funcionaria bien
 Que estará pasando

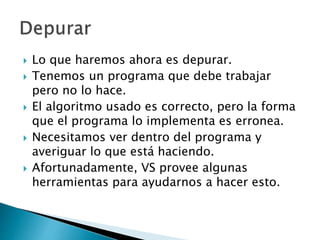

 Lo que haremos ahora es depurar.
 Tenemos un programa que debe trabajar
pero no lo hace.
 El algoritmo usado es correcto, pero la forma
que el programa lo implementa es erronea.
 Necesitamos ver dentro del programa y
averiguar lo que está haciendo.
 Afortunadamente, VS provee algunas
herramientas para ayudarnos a hacer esto.

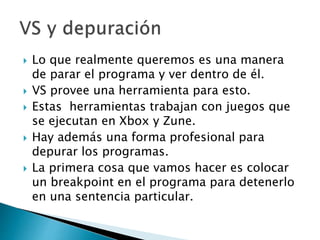

 Lo que realmente queremos es una manera
de parar el programa y ver dentro de él.
 VS provee una herramienta para esto.
 Estas herramientas trabajan con juegos que
se ejecutan en Xbox y Zune.
 Hay además una forma profesional para
depurar los programas.
 La primera cosa que vamos hacer es colocar
un breakpoint en el programa para detenerlo
en una sentencia particular.

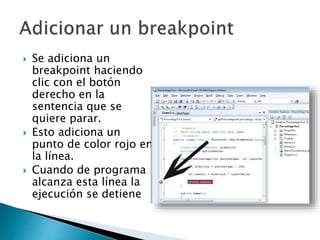

 Se adiciona un
breakpoint haciendo
clic con el botón
derecho en la
sentencia que se
quiere parar.
 Esto adiciona un
punto de color rojo en
la línea.
 Cuando de programa
alcanza esta línea la
ejecución se detiene

 Cuando un programa
alcanza un breakpoint
la ejecución del
programa se detiene..
 La sentencia que fue
alcanzada se ilumina.
 El programador puede
ahora ver dentro del
programa

 Es posible ver el contenido de una variable
simplemente colocando el cursor sobre la
variable en el programa..
 VS mostrara un pop up con el valor de ella.
 Aquí mostramos el valor de la variable
fraction

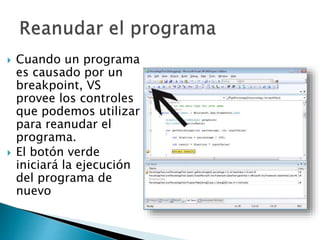

 Cuando un programa
es causado por un
breakpoint, VS
provee los controles
que podemos utilizar
para reanudar el
programa.
 El botón verde
iniciará la ejecución
del programa de
nuevo

 Vamos ahora a ver
por que no trabaja a
la perfección

 La variable fraction es declarada como un
entero.
 Esto significa que no puede almacenar un
valor de 0.5 es el cual está funcionando en
este momento.
{
int fraction = percentage / 100;
return result;
}

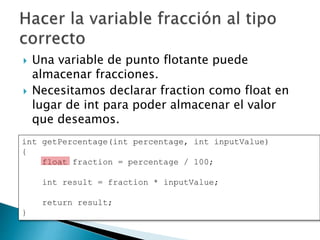

 Una variable de punto flotante puede
almacenar fracciones.
 Necesitamos declarar fraction como float en
lugar de int para poder almacenar el valor
que deseamos.
{
float fraction = percentage / 100;
return result;
}

 Parece como si las variables de punto flotante
pero aún no trabaja a la perfección.

 Después que la
variable ha sido
creada como punto
flotante el programa
no la compila.
 El compilador se
queja acerca de la
sentencia que calcula
el resultado

 El mensaje de error de el compilador puede
ser un poco difícil de entender.
◦ “Cannot implicitly convert type 'float' to 'int'. An
explicit conversion exists (are you missing a cast?)”
 Lo que está diciendo es que no se permite
tomar un punto flotante y colocarlo dentro de
un entero.
 Por declaración fraction es flotante, se
pueden hacer calculosque involucren la
variable con resultado flotantes

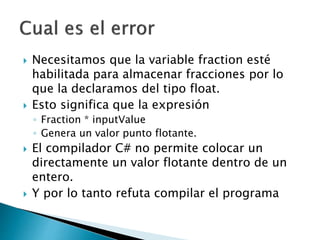

 Necesitamos que la variable fraction esté
habilitada para almacenar fracciones por lo
que la declaramos del tipo float.
 Esto significa que la expresión
◦ Fraction * inputValue
◦ Genera un valor punto flotante.
 El compilador C# no permite colocar un
directamente un valor flotante dentro de un
entero.
 Y por lo tanto refuta compilar el programa

 Cuando C# coloca puntos flotantes dentro de
un entero, se descarta completamente la
parte fraccionaria.
◦ 6.99 se corta a 6.00
◦ Esta es una operación llamada “narrowing”
 Esto significa que los datos de pierden, el
compilador no ejecuta esta tarea
automáticamente.
 Se necesita decirle explícitamente que el
programador esta de acuerdo con la
operación

 Es posible decirle al compilador que se esta
de acuerdo con la conversión, adicionando
algo llamado casting.
◦ El cast expresa el tipo requerido , encerrado entre
parentesis.
 Esto le dice al compilador que ejecute la
conversión, y que haga el resultado de la
expresión al tipo que se requiere.
 La parte fraccionaria aun esta perdida, pero el
compilado es correcto, por que es
responsabilidad del programador
int result = (int) (fraction * inputValue);

 Podemos compilar, pero aun no hace nada

 En c#, el comportamiento de los operadores
depende de las cosas que están trabajando.
◦ Se ha visto el operador +, el cual lo usamos para
adicionar 2 números o strings.
 El operador / es igual.
 Cuando lo aplicamos entre enteros, el
resultado es un entero, con la parte
fraccionaria removida.
 Este resultado seria 0 en lugar de 0.5

 Cuando tenemos una división de punto
flotante, al menos una variable debe de ser
punto flotante.
◦ Esta vez realizamos un cast del valor int al float.
 Esto significa que la expresión será evaluada
como punto flotante.
 Ahora el método debe de trabajar.

 Ahora solo queda adicionarlo al programa

 Estas sentencias reducen el largo y ancho del
rectángulo en 1% cada vez que se llama al
método update.
 Esto nos brinda un cambio suave y debe
preservar la figura.
jakeRect.Width = jakeRect.Width –
getPercentage(1, jakeRect.Width);
jakeRect.Height = jakeRect.Height –
getPercentage(1, jakeRect.Height);

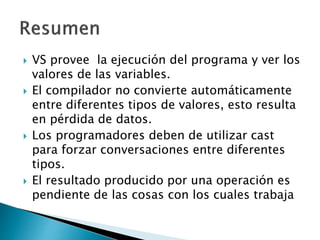

 VS provee la ejecución del programa y ver los
valores de las variables.
 El compilador no convierte automáticamente
entre diferentes tipos de valores, esto resulta
en pérdida de datos.
 Los programadores deben de utilizar cast
para forzar conversaciones entre diferentes
tipos.
 El resultado producido por una operación es
pendiente de las cosas con los cuales trabaja

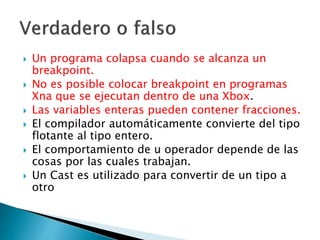

 Un programa colapsa cuando se alcanza un
breakpoint.
 No es posible colocar breakpoint en programas
Xna que se ejecutan dentro de una Xbox.
 Las variables enteras pueden contener fracciones.
 El compilador automáticamente convierte del tipo
flotante al tipo entero.
 El comportamiento de u operador depende de las
cosas por las cuales trabajan.
 Un Cast es utilizado para convertir de un tipo a
otro

 Un programa colapsa cuando se alcanza un
breakpoint.
 No es posible colocar breakpoint en programas
Xna que se ejecutan dentro de una Xbox.
 Las variables enteras pueden contener fracciones.
 El compilador no convierte automáticamente del
tipo flotante al tipo entero.
 El comportamiento de u operador depende de las
cosas por las cuales trabajan.
 Un Cast es utilizado para convertir de un tipo a
otro

Presentacion1001

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Presentacion1001

Más de Titiushko Jazz

Presentacion1001
