1. Republica Bolivariana de Venezuela
Ministerio de Educación, Cultura y Deporte
I.U.P Santiago Marino
Ingeniería de Sistemas / Sistemas Eléctricos
FUENTES DEPENDIENTES

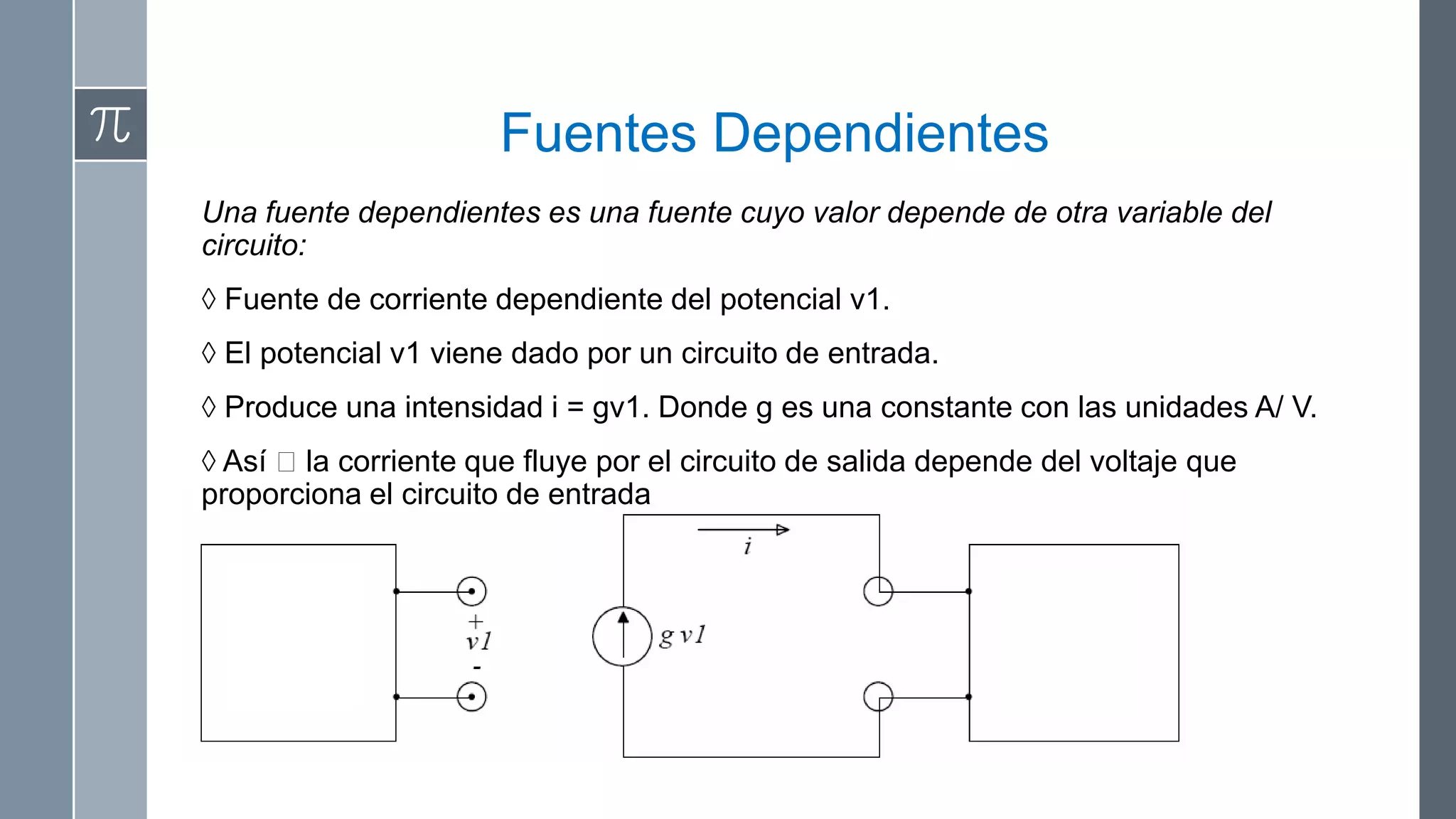

2. Fuentes Dependientes
Una fuente dependientes es una fuente cuyo valor depende de otra variable del
circuito:
◊ Fuente de corriente dependiente del potencial v1.
◊ El potencial v1 viene dado por un circuito de entrada.
◊ Produce una intensidad i = gv1. Donde g es una constante con las unidades A/ V.
◊ Así la corriente que fluye por el circuito de salida depende del voltaje que
proporciona el circuito de entrada

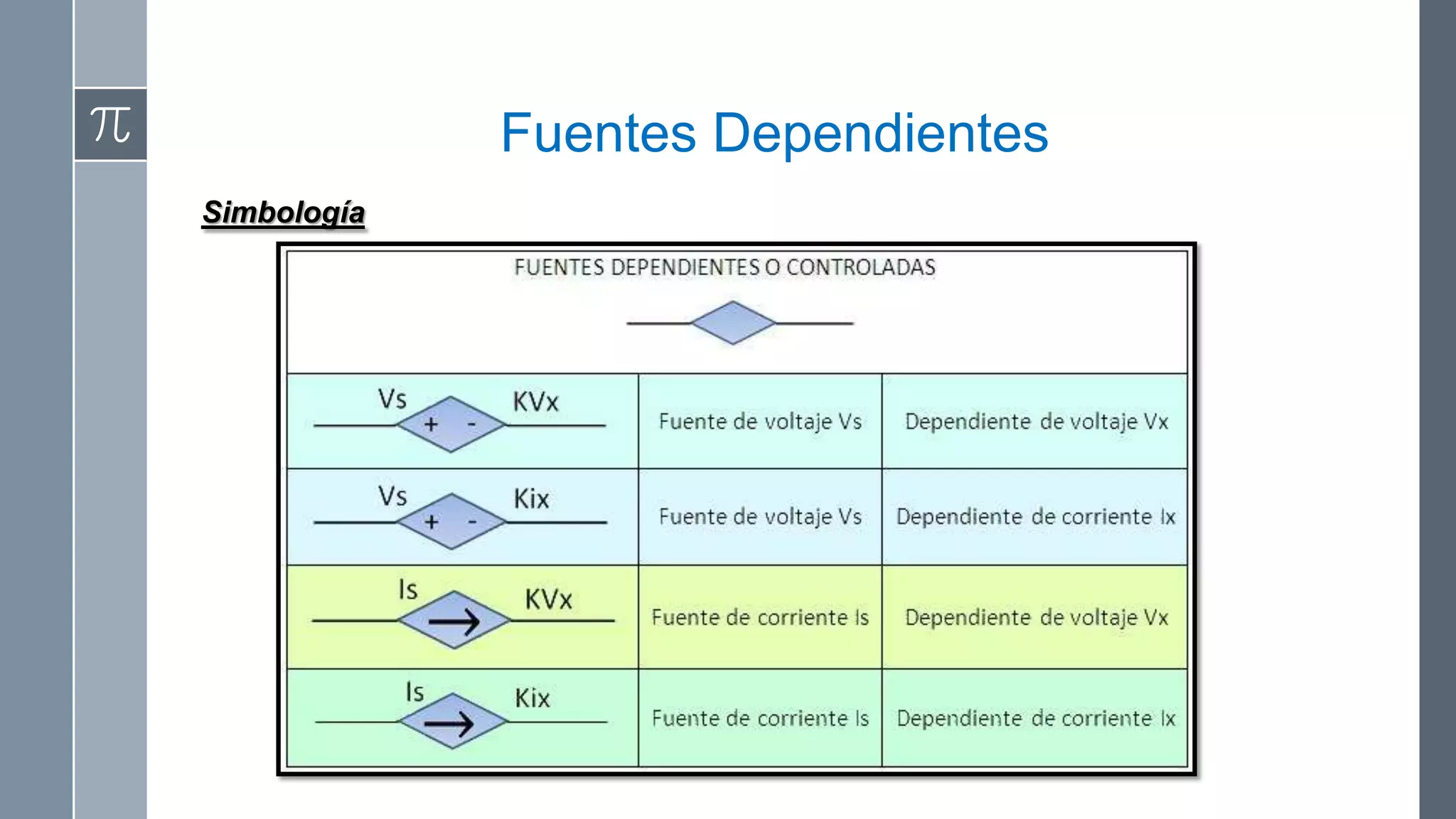

3. Fuentes Dependientes
Simbología

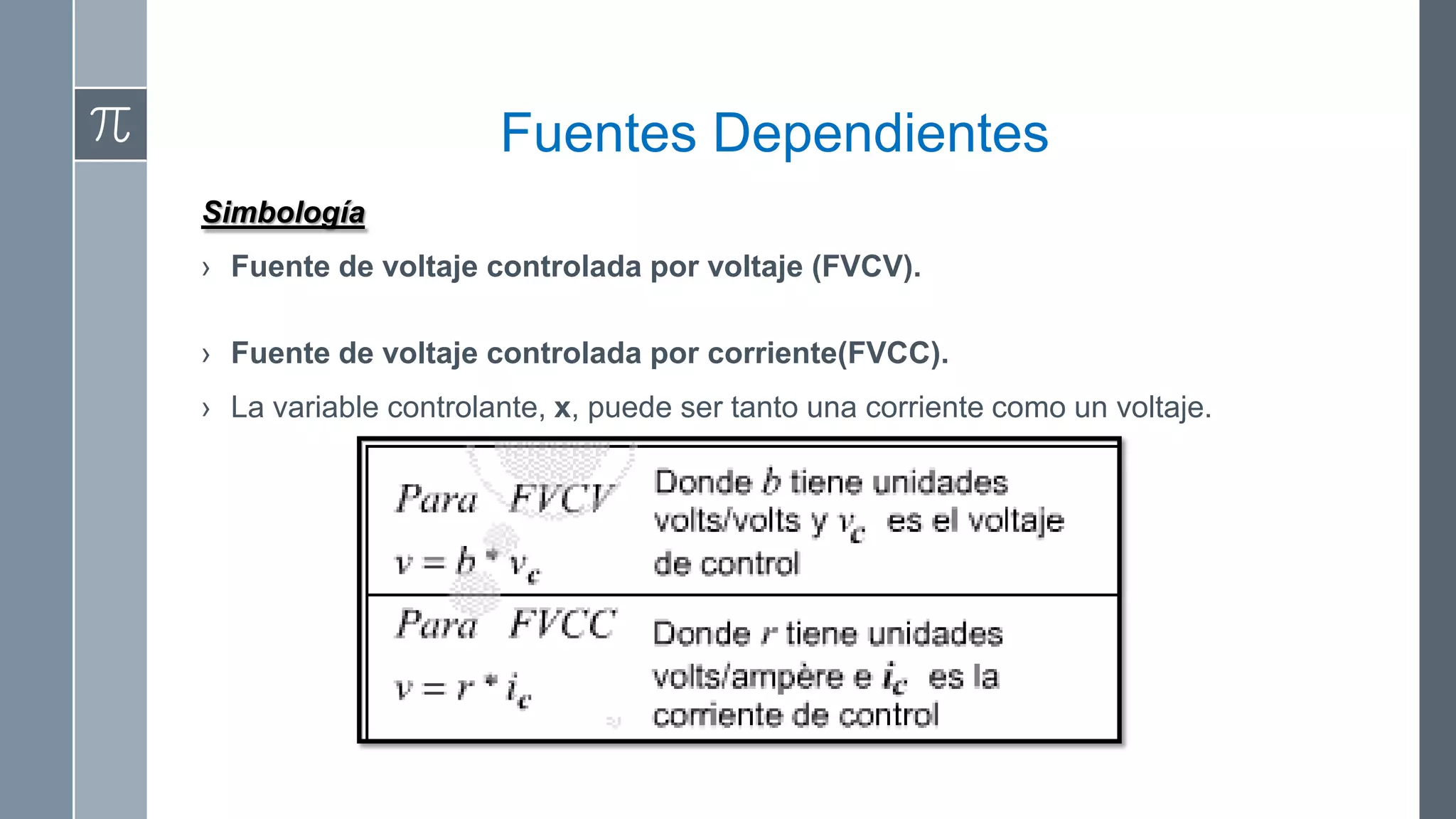

4. Fuentes Dependientes
Simbología
› Fuente de voltaje controlada por voltaje (FVCV).
› Fuente de voltaje controlada por corriente(FVCC).
› La variable controlante, x, puede ser tanto una corriente como un voltaje.

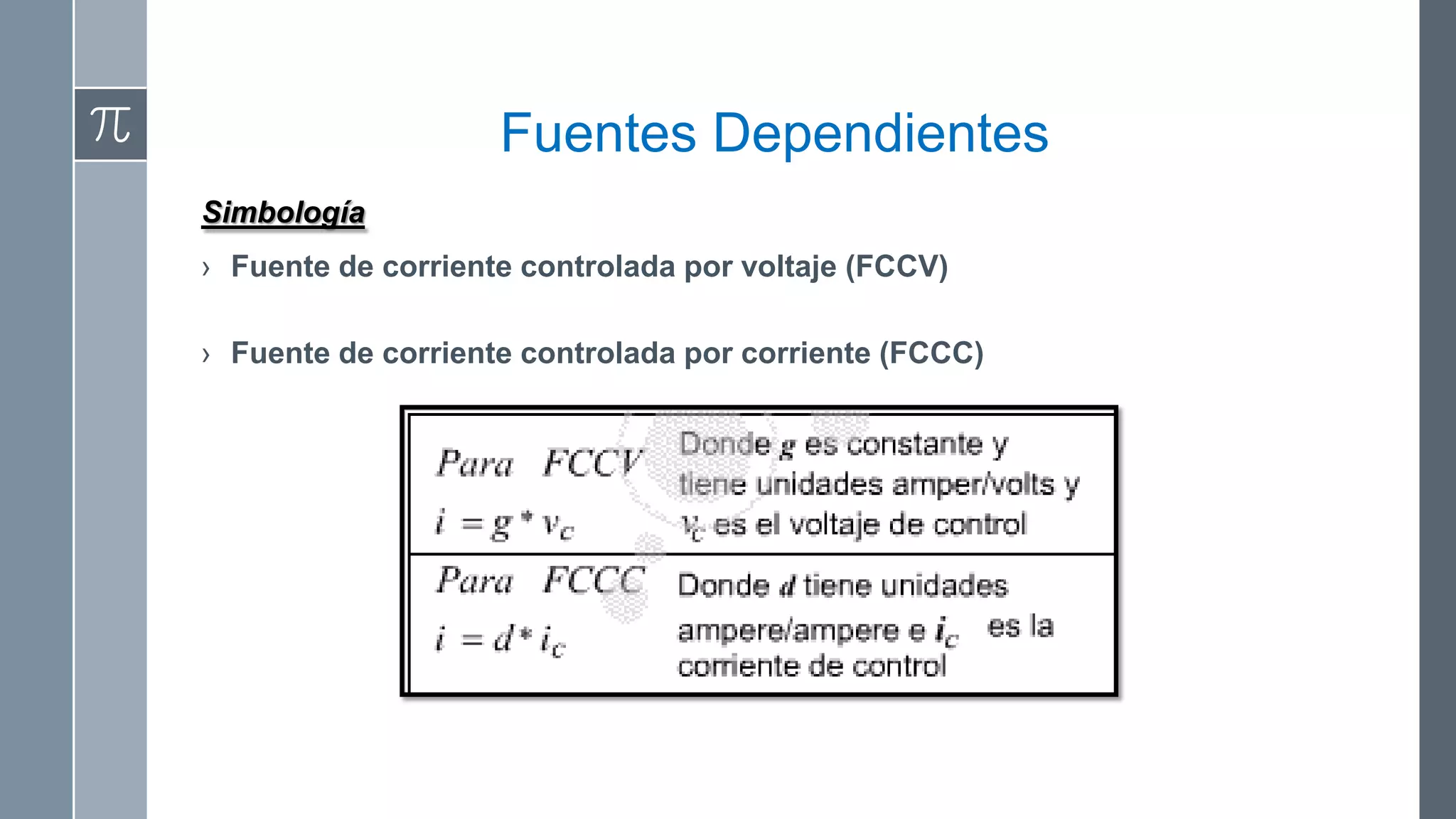

5. Fuentes Dependientes
Simbología
› Fuente de corriente controlada por voltaje (FCCV)
› Fuente de corriente controlada por corriente (FCCC)

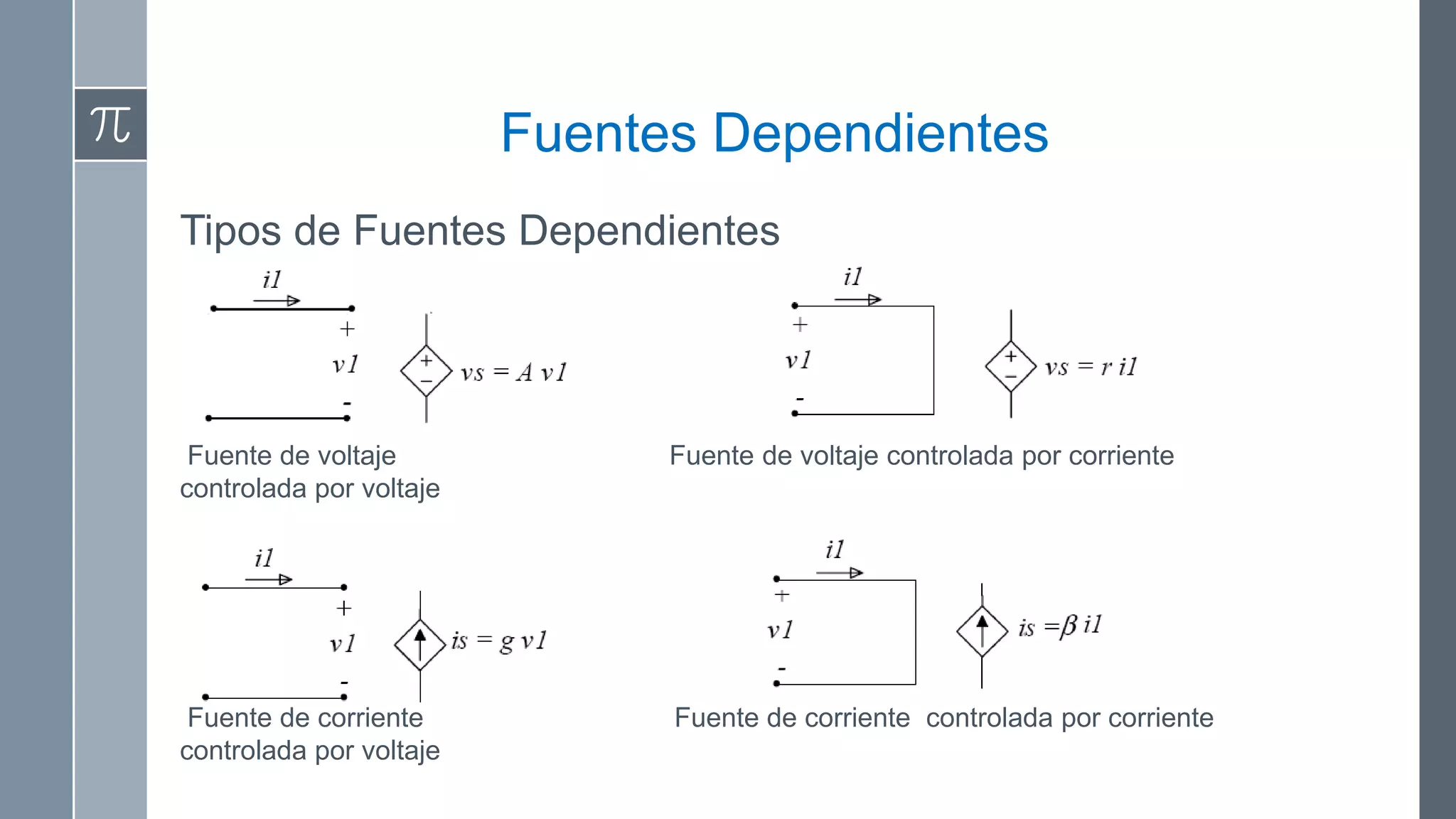

6. Fuentes Dependientes
Tipos de Fuentes Dependientes
Fuente de voltaje Fuente de voltaje controlada por corriente
controlada por voltaje
Fuente de corriente Fuente de corriente controlada por corriente
controlada por voltaje

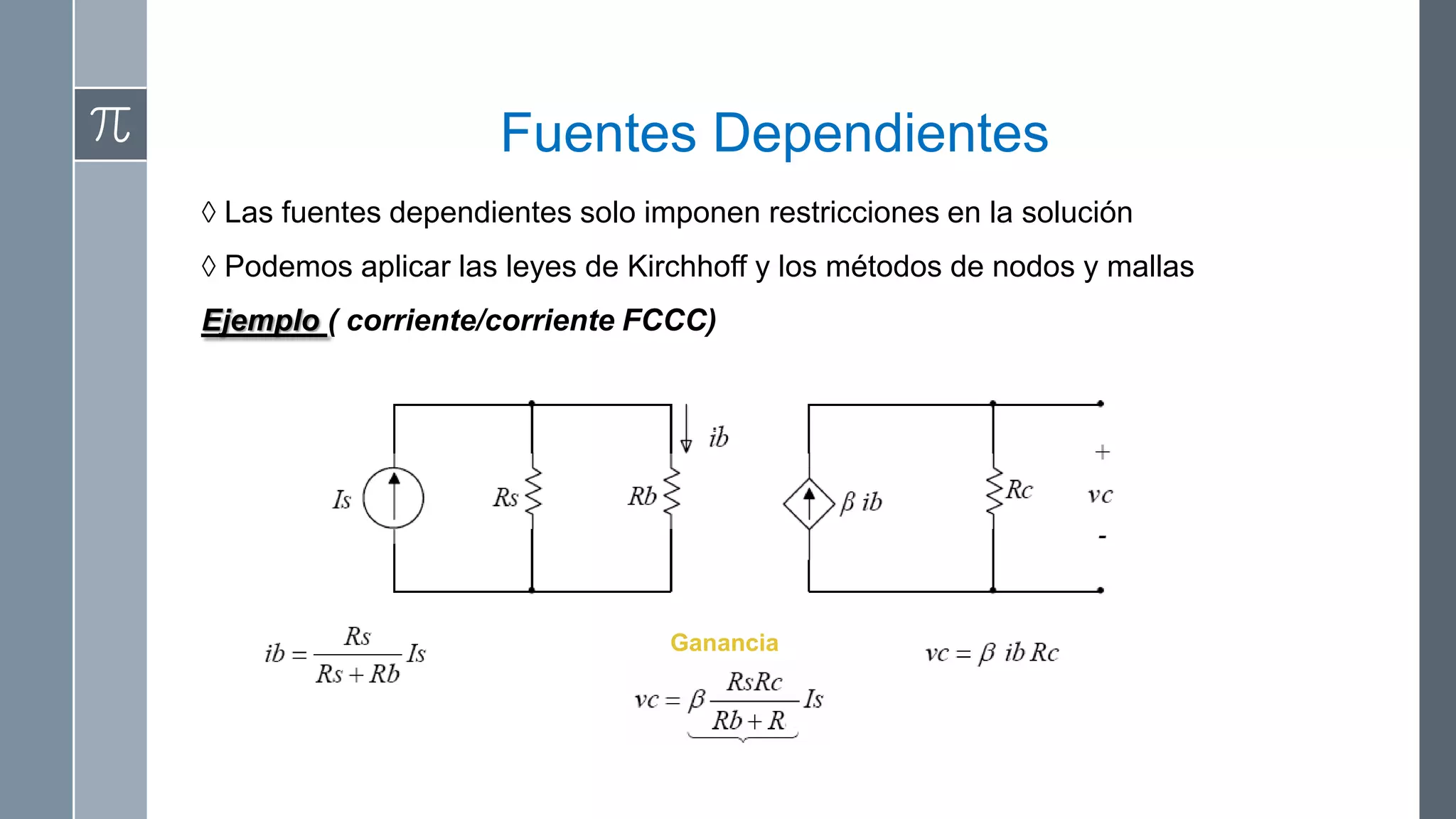

7. Fuentes Dependientes
◊ Las fuentes dependientes solo imponen restricciones en la solución
◊ Podemos aplicar las leyes de Kirchhoff y los métodos de nodos y mallas
Ejemplo ( corriente/corriente FCCC)
Ganancia

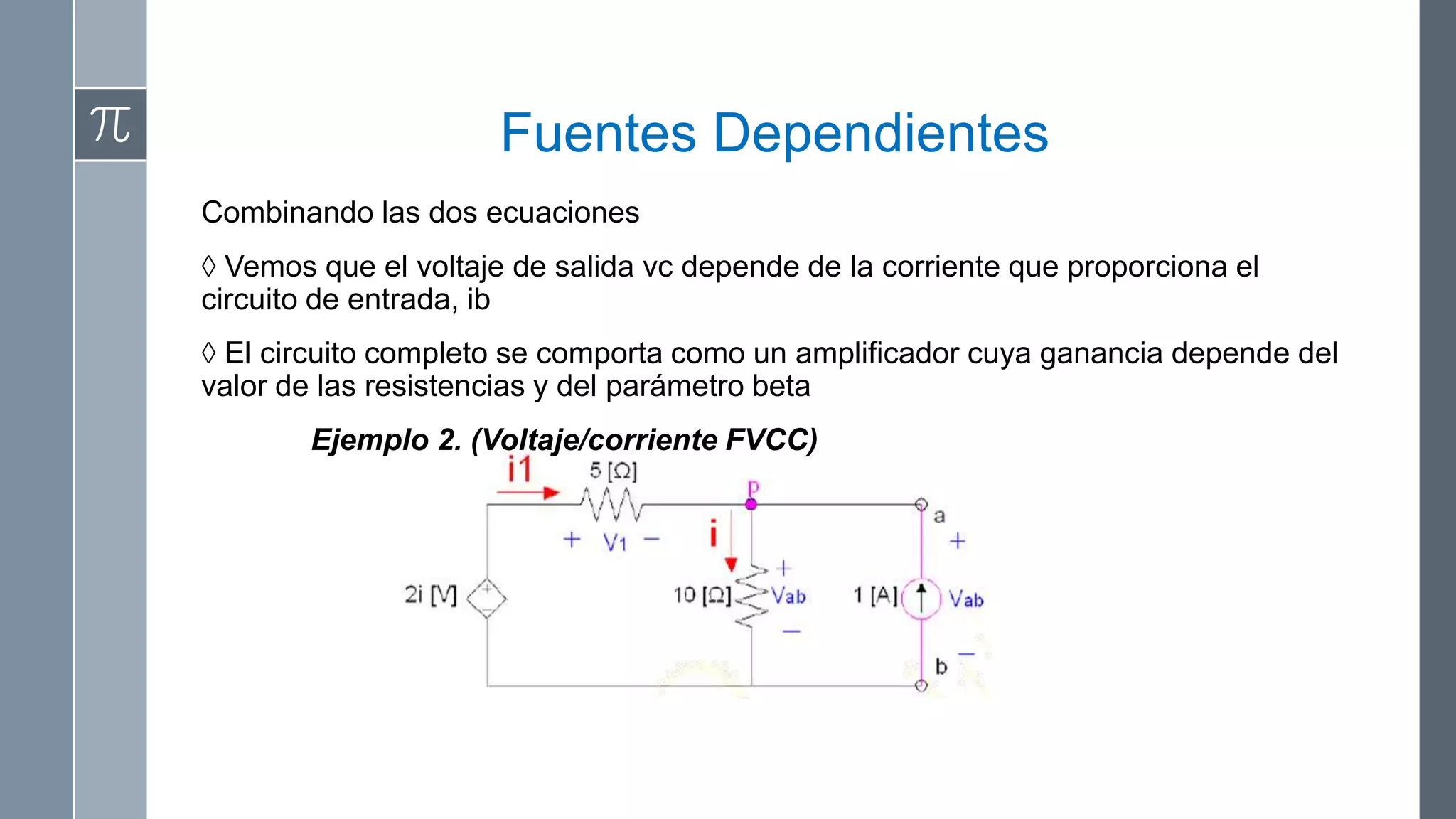

8. Fuentes Dependientes
Combinando las dos ecuaciones
◊ Vemos que el voltaje de salida vc depende de la corriente que proporciona el
circuito de entrada, ib
◊ El circuito completo se comporta como un amplificador cuya ganancia depende del
valor de las resistencias y del parámetro beta
Ejemplo 2. (Voltaje/corriente FVCC)

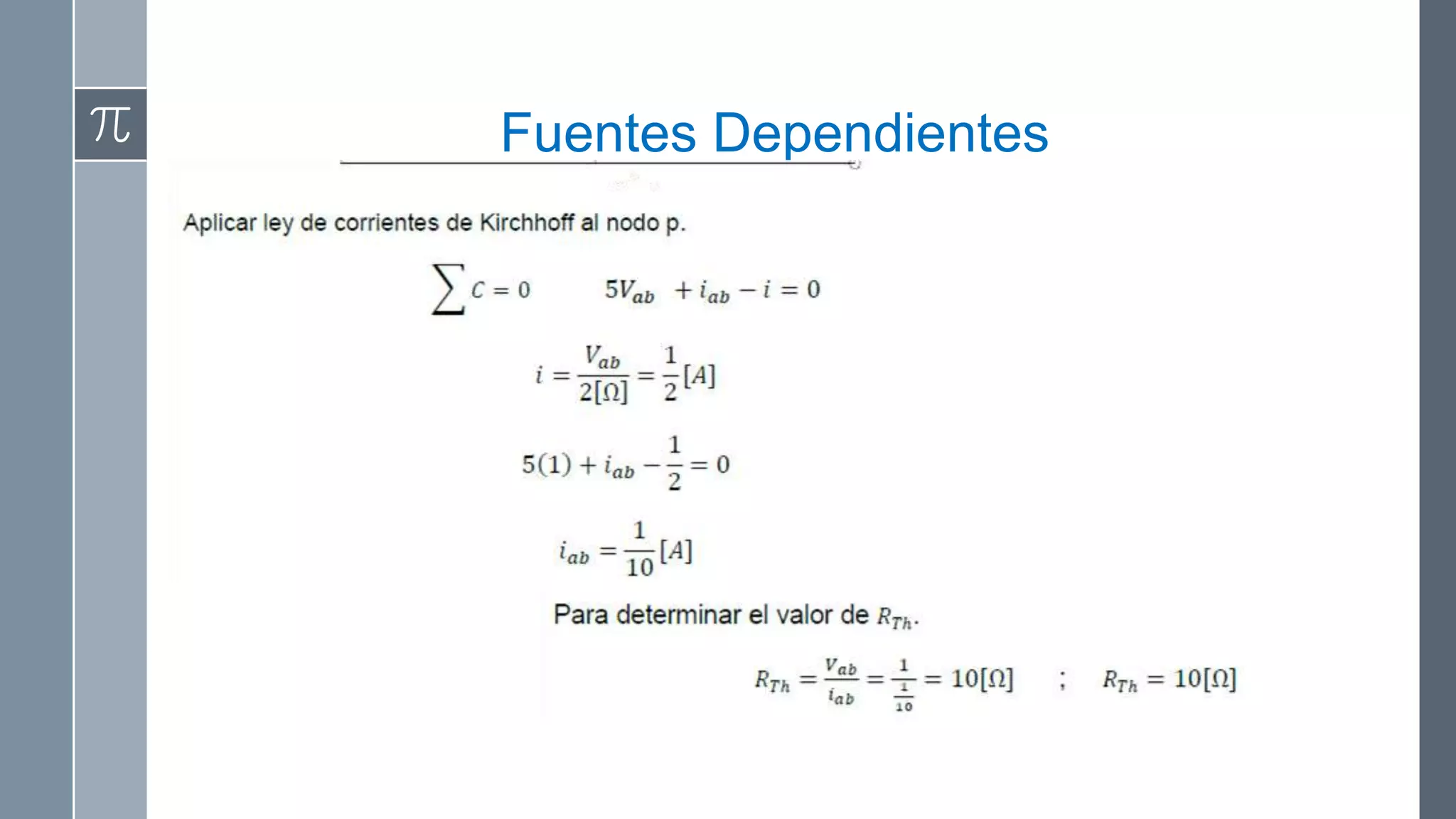

9. Fuentes Dependientes

10. Fuentes Dependientes
Ejemplo 3 (Corriente/corriente FCCC)
De forma matricial

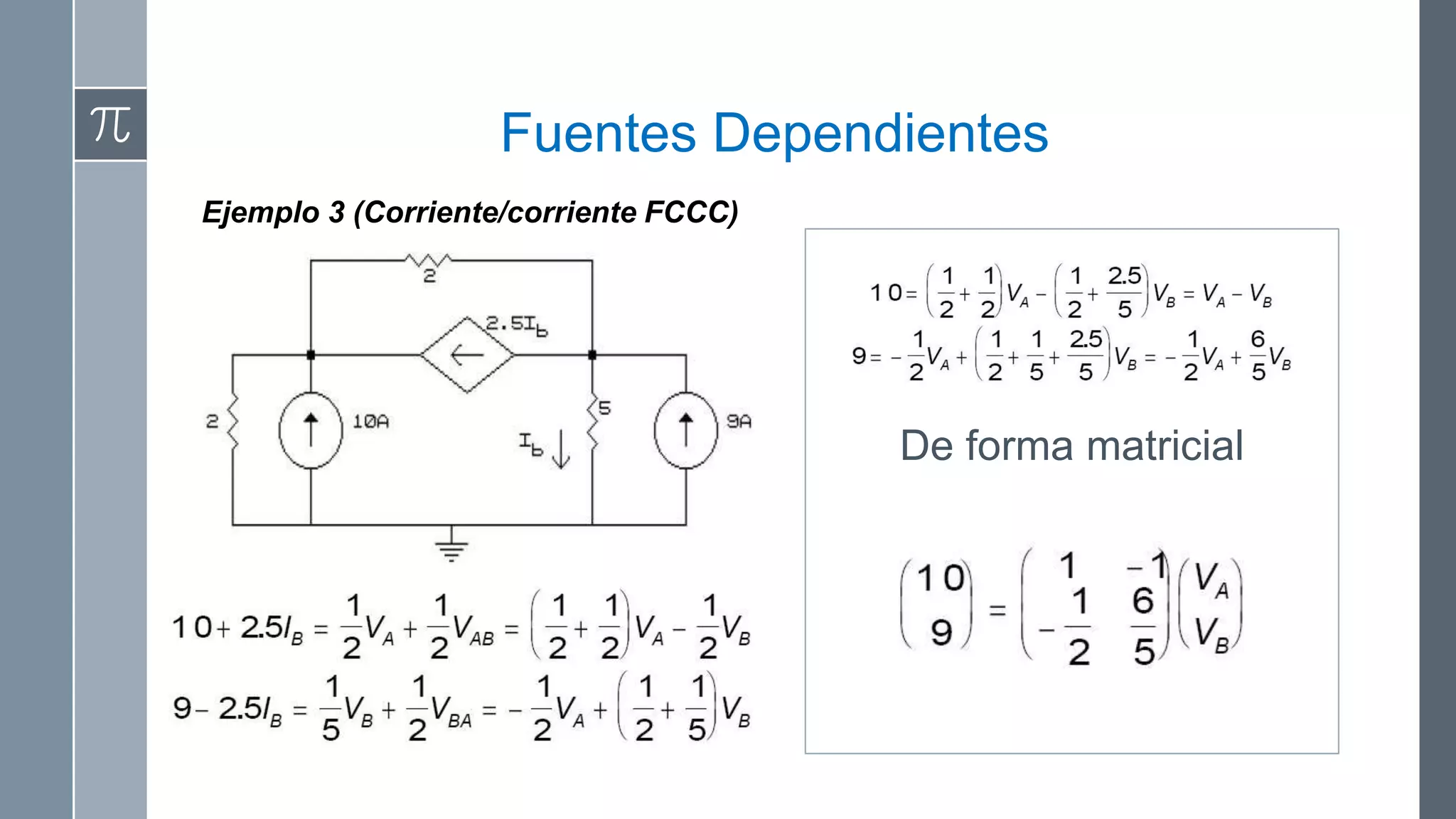

11. Fuentes Dependientes
Ejemplo 3 (Corriente/corriente FCCC)
De forma matricial
