1. República Bolivariana de Venezuela
Instituto Universitario Politécnico
"Santiago Mariño”
Extensión Maturín
Fuentes Dependientes
Sistemas Eléctricos
Autor:
Profesora:
Joel Díaz
Ing. Mariangela Pollonais
Maturín; Julio de 2012

2. Fuentes Dependientes
Una fuente dependiente es un elemento que
proporciona un valor de tensión o intensidad controlado por
medio de otra tensión o intensidad existente en el circuito.
Son aquellas cuyo valor de salida es proporcional al
voltaje o corriente en otra parte del circuito. La tensión o
corriente de la que dependen se llama VARIABLE DE
CONTROL. La constante de proporcionalidad se denomina
GANANCIA.

3. Representación

4. Tipos de Fuentes Dependientes
•Fuente dependiente de voltaje
Una fuente dependiente de voltaje es una fuente en la que el
voltaje entre sus terminales esta determinado por un voltaje
o una corriente que existe en otro lugar del circuito.

5. Tipos de Fuentes Dependientes
•Fuente dependiente de voltaje
Fuente de voltaje controlada
por voltaje (FVCV).
Fuente de voltaje controlada
por corriente(FVCC).
La variable controlante,x,
puede ser tanto una corriente
como un voltaje.

6. Tipos de Fuentes Dependientes
•Fuente de voltaje controlada por voltaje (FVCV)

7. Tipos de Fuentes Dependientes
•Fuente de voltaje controlada por corriente (FVCC)

8. Tipos de Fuentes Dependientes
•Fuente dependiente de corriente
Una fuente dependiente de corriente es una fuente en la que la
corriente entre sus terminales, esta determinada por una
corriente o un voltaje que existe en otro lugar del circuito.

9. Tipos de Fuentes Dependientes
•Fuente dependiente de corriente
Fuente de corriente
controlada por voltaje
(FCCV)
Fuente de corriente
controlada por corriente
(FCCC)

10. Tipos de Fuentes Dependientes
•Fuente de corriente controlada por voltaje (FCCV)

11. Tipos de Fuentes Dependientes
•Fuente de corriente controlada por corriente (FCCC)

12. Tipos de Fuentes Dependientes
•Resumen de Fuentes

13. Ejemplos de Fuentes Dependientes

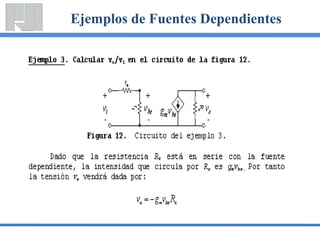

14. Ejemplos de Fuentes Dependientes

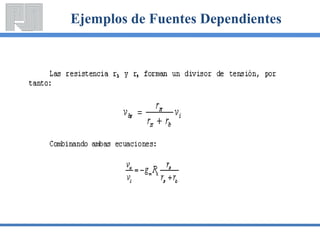

15. Ejemplos de Fuentes Dependientes

16. Ejemplos de Fuentes Dependientes

17. Ejemplos de Fuentes Dependientes
•Ejemplo

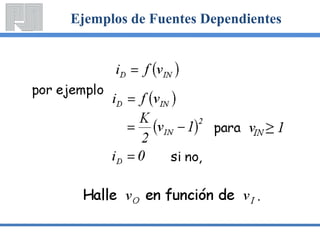

18. Ejemplos de Fuentes Dependientes
