Este documento explica qué son las fuentes dependientes. Indica que son elementos que proporcionan un valor de tensión o intensidad controlado por otra tensión o intensidad en el circuito. Existen dos tipos: fuentes dependientes de voltaje, donde el voltaje depende de una variable como otra corriente o voltaje en el circuito, y fuentes dependientes de corriente, donde la corriente depende de una variable como otra corriente o voltaje. El documento también presenta ejemplos y simbologías de diferentes tipos de fuentes dependientes, como fuentes

1. Estudiante:
Maria Francia Tachinamo
24.868.513
República Bolivariana de Venezuela
Instituto Universitario Politécnico
“Santiago Mariño”
Extensión Maturín
Profesora:
Ing. Mariangela Pollonais

2. ¿Qué es una fuente dependiente?
Una fuente dependiente es un elemento que proporciona un
valor de tensión o intensidad controlado por medio de otra tensión
o intensidad existente en el circuito.
Son aquellas cuyo valor de
salida es proporcional al voltaje o
corriente en otra parte del circuito,
es decir, son fuentes cuya variable
de salida es una función de otra
variable del circuito.

3. Fuente dependiente de Voltaje y de Corriente
Una fuente dependiente de voltaje es
una fuente en la que el voltaje entre sus
terminales esta determinado por un voltaje
o una corriente que existe en otro lugar del
circuito.
Ejemplo común de una fuente de voltaje
Una fuente dependiente de corriente
es una fuente en la que la corriente entre
sus terminales, esta determinada por
una corriente o un voltaje que existe en
otro lugar del circuito.
Ejemplo común de una fuente de Corriente
Existen dos tipos de fuentes dependientes:

4. Fuente dependiente de voltaje:
V=mx
El voltaje depende de la variable x que puede ser una corriente o
un voltaje en cualquier punto del circuito
+ -

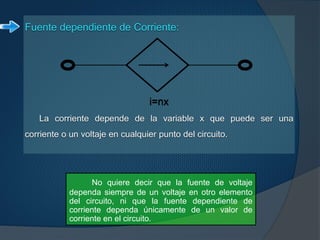

5. Fuente dependiente de Corriente:
i=nx
La corriente depende de la variable x que puede ser una
corriente o un voltaje en cualquier punto del circuito.
No quiere decir que la fuente de voltaje
dependa siempre de un voltaje en otro elemento
del circuito, ni que la fuente dependiente de
corriente dependa únicamente de un valor de
corriente en el circuito.

6. Fuente de voltaje controlada
por voltaje (FVCV)
Simbologías
Fuente de voltaje controlada
por corriente (FVCC)
Fuente de corriente
controlada por
voltaje (FCCV)
Fuente de corriente
controlada por
corriente (FCCC)

7. Ejemplo de fuentes dependientes
1.- Calcular vo/v1 en el circuito de la siguiente figura:

8. Ejemplo de fuentes dependientes

9. Ejemplo de fuentes dependientes
2.- Halle V : fuente corriente controlada por tensión

10. Las fuentes dependientes modelan la situación en la cual la
tensión o la corriente de un elemento de circuito es proporcional
a la tensión o a la corriente de otro elemento de circuito. Las
fuentes dependientes son usadas para modelar dispositivos
electrónicos tales como transistores y amplificadores.
(Dorf & Svoboda, 2006, pág.
41)
