1. PRINCIPIOS DE LA
PERSPECTIVA
ELÍAS J. PUERTA R. /V-28.162.726 / DIBUJO
LIBRE I - AP / EXTENSIÓN MÉRIDA

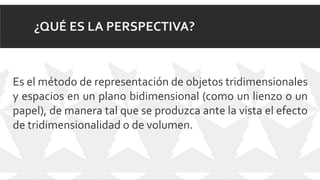

2. ¿QUÉ ES LA PERSPECTIVA?
Es el método de representación de objetos tridimensionales
y espacios en un plano bidimensional (como un lienzo o un
papel), de manera tal que se produzca ante la vista el efecto
de tridimensionalidad o de volumen.

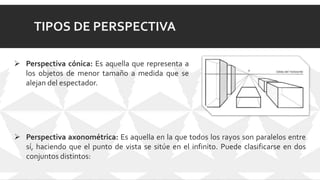

3. TIPOS DE PERSPECTIVA
 Perspectiva cónica: Es aquella que representa a
los objetos de menor tamaño a medida que se
alejan del espectador.
 Perspectiva axonométrica: Es aquella en la que todos los rayos son paralelos entre
sí, haciendo que el punto de vista se sitúe en el infinito. Puede clasificarse en dos
conjuntos distintos:

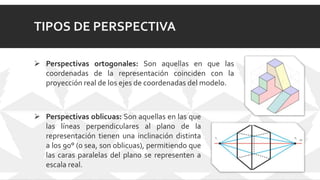

4. TIPOS DE PERSPECTIVA
 Perspectivas ortogonales: Son aquellas en que las
coordenadas de la representación coinciden con la
proyección real de los ejes de coordenadas del modelo.
 Perspectivas oblicuas: Son aquellas en las que
las líneas perpendiculares al plano de la
representación tienen una inclinación distinta
a los 90° (o sea, son oblicuas), permitiendo que
las caras paralelas del plano se representen a
escala real.

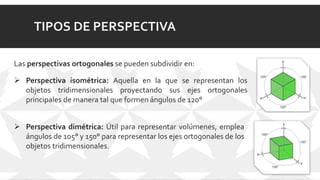

5. TIPOS DE PERSPECTIVA
Las perspectivas ortogonales se pueden subdividir en:
 Perspectiva isométrica: Aquella en la que se representan los
objetos tridimensionales proyectando sus ejes ortogonales
principales de manera tal que formen ángulos de 120°
 Perspectiva dimétrica: Útil para representar volúmenes, emplea
ángulos de 105° y 150° para representar los ejes ortogonales de los
objetos tridimensionales.

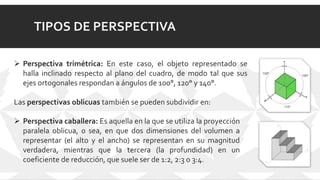

6. TIPOS DE PERSPECTIVA
 Perspectiva trimétrica: En este caso, el objeto representado se
halla inclinado respecto al plano del cuadro, de modo tal que sus
ejes ortogonales respondan a ángulos de 100°, 120° y 140°.
Las perspectivas oblicuas también se pueden subdividir en:
 Perspectiva caballera: Es aquella en la que se utiliza la proyección
paralela oblicua, o sea, en que dos dimensiones del volumen a
representar (el alto y el ancho) se representan en su magnitud
verdadera, mientras que la tercera (la profundidad) en un
coeficiente de reducción, que suele ser de 1:2, 2:3 o 3:4.

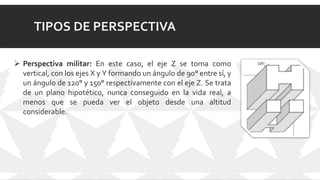

7. TIPOS DE PERSPECTIVA
 Perspectiva militar: En este caso, el eje Z se toma como
vertical, con los ejes X y Y formando un ángulo de 90° entre sí, y
un ángulo de 120° y 150° respectivamente con el eje Z. Se trata
de un plano hipotético, nunca conseguido en la vida real, a
menos que se pueda ver el objeto desde una altitud
considerable.

8. ELEMENTOS DE LA PERSPECTIVA
 Línea de horizonte: Una línea imaginaria que se
halla frente a nuestros ojos, y que sobre todo en
las pinturas es clave para ubicar espacialmente el
contenido (y los puntos de fuga).
 Puntos de fuga: Ubicados, justamente, en la línea
del horizonte, son aquellos puntos hacia los que
tienden las visuales, o sea, las líneas que juntan
nuestra visión con el objeto observado.

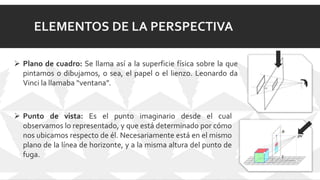

9. ELEMENTOS DE LA PERSPECTIVA
 Plano de cuadro: Se llama así a la superficie física sobre la que
pintamos o dibujamos, o sea, el papel o el lienzo. Leonardo da
Vinci la llamaba “ventana”.
 Punto de vista: Es el punto imaginario desde el cual
observamos lo representado, y que está determinado por cómo
nos ubicamos respecto de él. Necesariamente está en el mismo
plano de la línea de horizonte, y a la misma altura del punto de
fuga.

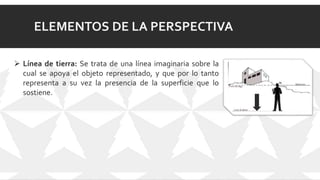

10. ELEMENTOS DE LA PERSPECTIVA
 Línea de tierra: Se trata de una línea imaginaria sobre la
cual se apoya el objeto representado, y que por lo tanto
representa a su vez la presencia de la superficie que lo
sostiene.

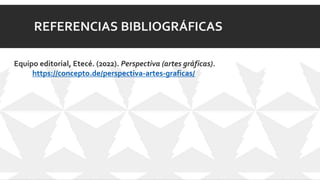

11. REFERENCIAS BIBLIOGRÁFICAS
Equipo editorial, Etecé. (2022). Perspectiva (artes gráficas).
https://concepto.de/perspectiva-artes-graficas/
