El ultrasonido es una técnica de diagnóstico médico que utiliza ondas ultrasónicas para crear imágenes de los tejidos corporales. Funciona emitiendo pulsos de ultrasonido desde un transductor hacia el cuerpo y recibiendo los ecos de las estructuras. Existen diferentes modos de ecografía como el modo A, modo B y Doppler, que permiten evaluar estructuras, movimiento y flujo sanguíneo respectivamente. El ultrasonido se usa comúnmente en medicina para exploraciones como las ecografías obstétricas y vasculares.

1. BASES USG

2. • La ultrasonografía (US) es una técnica de diagnóstico médico basada en
la acción de ondas de ultrasonido. Las imágenes se obtienen mediante
el procesamiento de los haces ultrasónicos (ecos) reflejados por las
estructuras corporales.

3. SONIDO
• Sonido, es la sensación producida en el órgano del oído por una onda mecánica originada de la vibración de
un cuerpo elástico y propagada por un medio material.
• Las ondas de sonido son formas de transmisión de la energía y requieren de materia para su transmisión.

4. ULTRASONIDO
• El ultrasonido se define como una serie de ondas mecánicas, originadas por la vibración de un cuerpo
elástico (cristal piezoeléctrico) y propagadas por un medio material (tejidos corporales) cuya frecuencia
supera a la del sonido audible por el humano: 20,000 ciclos/segundo o 20 kilohertzios (20 KHz).

5. • El campo auditivo humano corresponde a una banda específica de frecuencias y un rango específico de
intensidades, percibidas por nuestro oído. Las vibraciones acústicas fuera de este campo no se consideran
"sonidos", incluso si pueden ser percibidos por otros animales.

6. • El oído humano percibe frecuencias entre 20 Hz (tono más bajo) a 20 kHz (tono más alto). Todos
los sonidos por debajo de 20 Hz se califican como infrasonidos, aunque algunos animales los
escuchan (como por ejemplo la rata topo o el elefante). Del mismo modo, todos los sonidos por
encima de 20 kHz se califican como ultrasonidos, pero son sonidos para un gato o un perro (hasta
40 kHz) o para un delfín o un murciélago (hasta 160 kHz).

7. • La frecuencia del sonido se mide en número de ciclos porunidad de tiempo. Normalmente como unidad de
tiempose utiliza el segundo. La unidad de frecuencia (ciclos/seg)se denomina Hertzio (Hz)
• 1 ciclo/seg = 1 Hz
• 1 KiloHertzio: 1.000 ciclos/seg = 1.000 Hz
• 1 MegaHertzio: 1.000.000 ciclos /seg.

8. • El ultrasonido son ondas mecánicas, es decir no ionizantes, cuya frecuencia está por encima de la
capacidad de audición del oído humano (aproximadamente 20 000 Hz). Utilizado principalmente como
medio de análisis fisioterapéutico y en radiografías, también es utilizado en algunos mamíferos como
medio de orientación.

10. • En 1912 se realizó el primer experimento en el que se utilizó el
ultrasonido, en la búsqueda del naufragio del Titanic.

12. • El ultrasonido utiliza la técnica del eco ; esto es, pulsar eléctricamente un cristal y emitir un haz ultrasónico.
• Transductores : La energía ultrasónica se genera en el transductor, que contiene a los cristales piezoeléctricos,
éstos poseen la capacidad de transformar la energía eléctrica en sonido y viceversa, de tal manera que el
transductor o sonda actúa como emisor y receptor de ultrasonidos.

13. • Las frecuencias bajas penetran más profundo que las frecuencias altas .
• El sonido puede ser absorbido, reflejado o bien permite el paso a través de los tejidos, dependiendo de la
densidad de este.

14. TRANSDUCTORES
• Los transductores de ultrasonido están constituidos de cristales piezoeléctricos que producen ondas sonoras
de alta frecuencia en respuesta a una señal eléctrica; estos cristales convierten la energía mecánica y eléctrica
permitiendo tanto la transmisión como la recepción de las ondas sonoras.

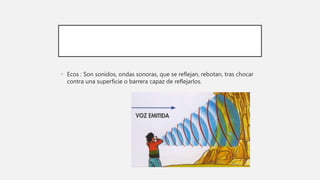

15. • Ecos : Son sonidos, ondas sonoras, que se reflejan, rebotan, tras chocar
contra una superficie o barrera capaz de reflejarlos.

16. • La impedancia acústica es la resistencia que un medio opone al paso de los ultrasonidos. La impedancia
acústica (Z) es el producto de la densidad (D) del medio por la velocidad (V) a la que el ultrasonido lo
atraviesa.
• De menos a más la impedancia acústica del cuerpo es: aire, agua, músculo y hueso.

17. • Las substancias con alto contenido de agua (sangre) conducen muy bien el sonido y lo reflejan muy
poco, creando una imagen obscura (hipoecoica).
• Las imágenes con poco contenido de agua o bien alto contenido de material, que es pobre
conductor del sonido ( hueso), reflejan casi todo el sonido apareciendo como imágenes brillantes
(hiperecoicas) .

21. • Los transductores lineales (alta frecuencia) producen un formato de imagen rectangular, a diferencia de
los transductores curvos (baja frecuencia) que producen imágenes sectoriales de diferentes puntos. La
mayoría de los bloqueos regionales se realiza con transductores lineales ya que proporcionan la
resolución necesaria para obtener una imagen directa del nervio.

22. PART
• Presión (P): Dependiendo la presión ejercida al transductor será la visualización de las estructuras
• Alineación (A): El desplazamiento del transductor define el correcto curso del nervio y las estructuras de referencia.
• Rotación (R): El transductor es girado en el sentido de las manecillas del reloj o hacia el lado contrario
• Tilting (T): La inclinación del transductor se realiza en ambas direcciones para maximizar el ángulo de incidencia
respecto al nervio objetivo, maximizando la reflección y optimizando así la calidad de la imagen

25. • Atenuación: decremento en la amplitud de onda mientras viaja a través
de un medio. la compensación en el tiempo de ganancia se ajusta en el
transductor de ultrasonido mediante la función de profundidad. Se
denomina sombra acústica cuando un objeto refleja o atenúa el sonido,
impidiendo su transmisión .

26. • Reflección: la amplitud de retorno del eco se mide en función del tiempo; las ondas sonoras son
reflejadas en la interfase de los tejidos con diferentes impedancias acústicas producto de la
densidad y la velocidad. La reflección de una superficie se le llama “especular”; si dos reflecciones
especulares se encuentran cercana una de otra se presentará una reverberación dentro del campo
de sonido, desplegando una imagen paralela y equidistante de líneas profundas al objeto reflejado.
Los artefactos de reverberación hiperecoicos se observan con cuerpos metálicos tales como las
agujas de bloqueos .

27. MODOS DE
ECOGRAFIA

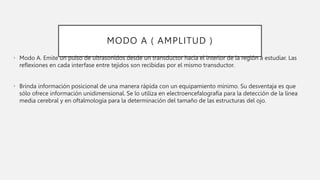

28. MODO A ( AMPLITUD )
• Modo A. Emite un pulso de ultrasonidos desde un transductor hacia el interior de la región a estudiar. Las
reflexiones en cada interfase entre tejidos son recibidas por el mismo transductor.
• Brinda información posicional de una manera rápida con un equipamiento mínimo. Su desventaja es que
sólo ofrece información unidimensional. Se lo utiliza en electroencefalografía para la detección de la línea
media cerebral y en oftalmología para la determinación del tamaño de las estructuras del ojo.

29. MODO A

30. MODO M
• Modo M : Para analizar cualitativa y cuantitativamente el movimiento de las estructuras del cuerpo, como las
válvulas del corazón.
• Estas señales son presentadas en el eje horizontal del monitor.
• Cualquier movimiento de un objeto a lo largo del camino del rayo presentará un desplazamiento horizontal
del eco registrado en las líneas sucesivas.

31. MODO M MOVIMIENTO ( TM)

32. M

33. MODO B BRILLO BIDIMENSIONAL

34. MODO B ( BRILLO )
• Modo B. En este modo los ecos modulan el brillo de los puntos de la pantalla.La modulación del brillo libera
un eje de la gráfica para la presentación de otra información.
• Se puede usar para exploración fetal , abdominal o del nervio óptico entre otros usos ( es el modo más
frecuente en medicina )

35. B

36. B

37. B

38. DOPPLER

39. DOPPLER
• El doppler es un modo ecográfico que permite recabar información acerca del sentido del flujo estudiado,
la permeabilidad vascular, y si existe presencia de estenosis.
• Permite evaluar el estado de la vasculatura e diferenciar vasos arteriales y venosos en función del sentido del
flujo sanguíneo y del patrón de velocidades.
• Permite recabar información acerca del sentido del flujo estudiado, la permeabilidad vascular, y si
existe presencia de estenosis

40. DOPPLER COLOR

41. DOPPLER

42. ESPECIALES

43. BOTONOLOGIA
