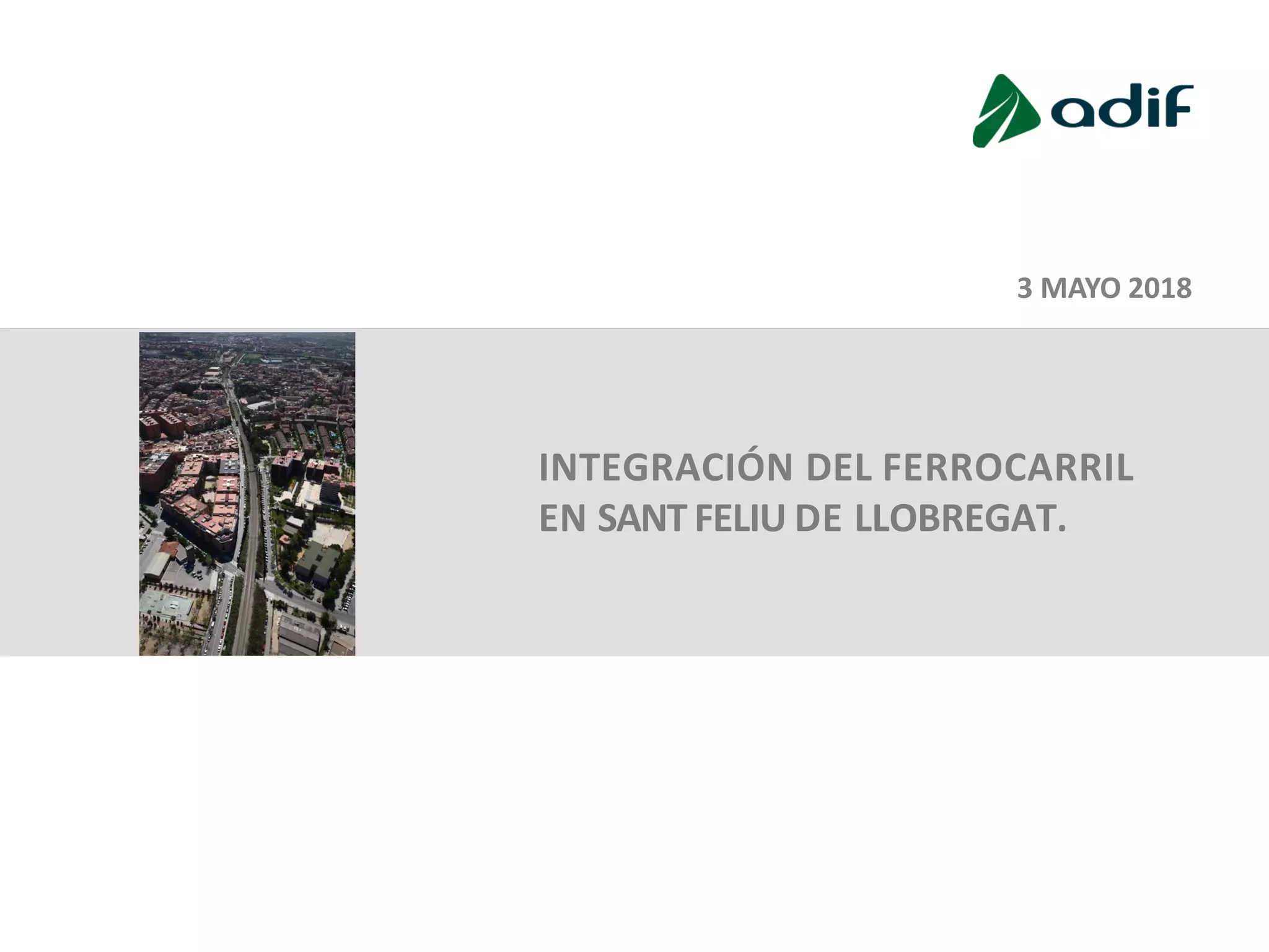

1. INTEGRACIÓN DEL FERROCARRIL
EN SANT FELIU DE LLOBREGAT.
3 MAYO 2018
1

2. SITUACIÓN. PLANTA CONJUNTO
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
2

3. INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
3
“Proyecto Constructivo de Integración del Ferrocarril en Sant Feliu de
Llobregat (Barcelona)”
Fecha Propuesta Aprobación: Julio 2010
ANTECEDENTES

4. A.2 ESTADO ACTUAL
FERROCARRIL EN SANT FELIU DE LLOBREGAT:
EFECTO BARRERA
PASOS INFERIORES
 C/ SANSÓN (P.K. 88+320)
 C/ RIERA DE LA SALUT (P.K. 88+720)
 C/ VIRGEN DE MONTSERRAT (P.K. 89+200)
PASO SUPERIOR
 CARRETERA LAUREÀ MIRÓ (P.K. 89+580)
C/SANSÓN
C/ RIERA DE LA
SALUT
C/ VIRGEN DE
MONTSERRAT
CARRETERA
LAUREÀ MIRÓ
P.I. C/ Sansón
(P.K. 88+320) )
P.I. C/ Riera de la Salut
(P.K. 88+720)
P.I. C/ Virgen de Montserrat
(P.K. 89+200)
PASO SUPERIOR
PASOS INFERIORES
P.S. Carretera Laureà Miró
(P.K. 88+320) )
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
4

5. A.2 ESTADO ACTUAL
 PASARELA 1 (P.K. 88+510)
 PASARELA 2 (P.K. 88+890)
 PASARELA 3 (P.K. 89+440)
 PASARELA 4 (P.K. 89+630)
PASARELAS
PEATONALES
PASARELA - 1
PASARELA - 4
PASARELA - 2
PASARELA - 3
PASARELAS PEATONALES
Pasarela 2 (P.K. 88+890) Pasarela 3 (P.K. 89+440) Pasarela 4 (P.K. 89+630)
Pasarela 1 (P.K. 88+510)
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
5

6. A.2 ESTADO ACTUAL
PASO A NIVEL MIXTO
PASOS INFERIORES EN
EL POLÍGONO
INDUSTRIAL
C/AGRICULTURA
C/COMERCIO
PASO A NIVEL
MIXTO CON
BARRERA
PASO A NIVEL MIXTO (VEHÍCULOS Y PEATONES) CON BARRERA (P.K. 88+910)
PASOS INFERIORES EN POLÍGONO INDUSTRIAL (FUERA DE LA ZONA URBANA)
 C/ AGRICULTURA (P.K. 87+540)
 C/ COMERCIO (P.K. 87+940)
P.N. C/ Agricultura
(P.K. 87+540)
P.I. C/ Comercio
(P.K. 87+940)
P.I. C/ Agricultura
(P.K. 87+540)
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
6

7. CARACTERÍSTICAS DE LA ACTUACIÓN. SOTERRAMIENTO EN ZONA URBANA
SOTERRAMIENTO TOTAL EN ZONA URBANA
 PERMITE LA SUPRESIÓN DEL PASO A NIVEL: DETONANTE DE LA
ACTUACIÓN
 SE SUPRIME LA AFECCIÓN AL COLEGIO SITUADO EN LAS
PROXIMIDADES DEL PASO A NIVEL
 MEJORA LA PERMEABILIDAD TRANSVERSAL EN SUPERFICIE
 LOS PARQUES CAN LLOVERA Y NADAL NO RESULTAN
AFECTADOS
 EVITA UN GRAN NÚMERO DE SITUACIONES PROVISIONALES
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
7

8. POZOS DE BOMBEO
RAMPAS ACCESO DE EMERGENCIA
SALIDA DE EMERGENCIA
CARACTERÍSTICAS DE LA ACTUACIÓN. PERFIL LONGITUDINAL
POZO DEATAQUE
POZO DEATAQUE
POZO DEBOMBEO
MURO
PANTALLAS A CIELO ABIERTO
LOSA SOBRE PANTALLAS
POZOS DE ATAQUE
TÚNEL EN MINA
ESTACIÓN SOTERRADA
POZO DEBOMBEO
POZO DEBOMBEO
PUNTOBAJO
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
8

9. CARACTERÍSTICAS DE LA ACTUACIÓN. SECCIONES
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
9

10. CARACTERÍSTICAS DE LA ACTUACIÓN. SITUACIONES PROVISIONALES FERROVIARIAS
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
10

11. CARACTERÍSTICAS DE LA ACTUACIÓN. ESTACIÓN DEFINITIVA
ESTACIÓN DEFINITIVA
 EDIFICIO DE VIAJEROS SITUADO EN LA PLAZA DE LA ESTACIÓN (EXTERIOR DEL PASILLO
FERROVIARIO ACTUAL)
 COMUNICACIÓN ENTRE ANDENES A DISTINTO NIVEL, SOBRE VÍAS Y BAJO CALZADA
- LONGITUD DE ANDENES = 200 M
- ANCHURA DE ANDENES = 5 M
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
11

12. CARACTERÍSTICAS DE LA ACTUACIÓN. ESTACIÓN DEFINITIVA
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
12

13. ESTACIÓN ACTUAL – ESTACIÓN DEFINITIVA
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
13

14. CRONOGRAMA SOTERRAMIENTO A SU PASO POR SANT FELIU DE LLOBREGAT
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
14
FECHA CONTRATO: 21/02/2018
EMPRESA ADJUDICATARIA: INECO
IMPORTE: 602.943,00 € (IVA Incluido)
PLAZO: 9 meses
Presentación Proyecto en Sant Feliu de
Llobregat por MFO: 17/01/2018
2017 2018 2019 2020 2021 2022 2023
10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12
LICITACION
REDACCION DE PROYECTO BASICO Y APROBACION
PROVISIONAL
INFORMACION PUBLICA DE BIENES Y DERECHOS
REDACCIÓN DEL PROYECTO CONSTRUCTIVO
CONSULTAS CON AESF Y OPERADORES
SUPERVISIÓN Y APROBACION DEL PC
LICITACION DE LAS OBRAS
EJECUCIÓN DE LAS OBRAS NECESARIAS PARA
PUESTA EN SERVICIO (40 MESES)
RESTO DE EJECUCIÓN DE LAS OBRAS (7 MESES)

15. CRONOGRAMA SOTERRAMIENTO A SU PASO POR SANT FELIU DE LLOBREGAT
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
15
Aprobación Provisional del Proyecto: 27/04/2018
2017 2018 2019 2020 2021 2022 2023
10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12
LICITACION
REDACCION DE PROYECTO BASICO Y APROBACION
PROVISIONAL
INFORMACION PUBLICA DE BIENES Y DERECHOS
REDACCIÓN DEL PROYECTO CONSTRUCTIVO
CONSULTAS CON AESF Y OPERADORES
SUPERVISIÓN Y APROBACION DEL PC
LICITACION DE LAS OBRAS
EJECUCIÓN DE LAS OBRAS NECESARIAS PARA
PUESTA EN SERVICIO (40 MESES)
RESTO DE EJECUCIÓN DE LAS OBRAS (7 MESES)

16. REVISIÓN PROYECTO CONSTRUCTIVO
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
16
PRESUPUESTO BASE LICITACIÓN (IVA INCLUIDO): 113.891.393,20 M€
PLAZO DE OBRA: 47 MESES
La aprobación del Proyecto Constructivo Definitivo supone principalmente:
• Revisión Precios
• Revisión Plazo de Obra
• Revisión Medidas Medioambientales
• Incorporación de Anejos de Interoperabilidad y Riesgos
• Revisión completa Anejo Situaciones Provisionales Ferroviarias
 En paralelo se va a iniciar la tramitación de Bienes y Derechos mediante publicación
en el BOE y BOP.

17. INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
17
SITUACIONES PROVISIONALES FERROVIARIAS – SECCIÓN

18. SITUACIONES PROVISIONALES FERROVIARIAS – FASES DE EJECUCIÓN
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
18
Se han planteado 5 Fases de ejecución:

19. INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
19
Además de este proyecto, Adif tiene pendiente de licitar 2 Proyectos que
complementan al anterior:
• Proyecto de Arquitectura de la Estación.
• Proyecto de Instalación de Seguridad y Comunicación.
Teniendo en cuenta los 3 Proyectos:
Estimación Presupuesto para conocimiento de la Administración: 136 M€.

20. FIN PRESENTACIÓN
INTEGRACIÓN DEL FERROCARRIL EN
SANTFELIU DE LLOBREGAT
20 GRACIAS POR SU ATENCIÓN
