VII Congreso Instaladores

El MER

Análisis del espectro
el MER

Jordi Pallares – Dtor. Comercial PROMAX
VII Congreso Instaladores

El MER
Evolución de las medidas de TV
TV Analógica VS TV Digital

(para instalación)
VII Congreso Instaladores

El MER
Medidas en TV - TV Analógica VS TV Digital

Espectro en TV EXPLORER II+ con canales analógicos y digitales
VII Congreso Instaladores

El MER
Medidas en TV - TV Analógica VS TV Digital

Medidas analógicas en TV EXPLORER II+

Medidas digitales en TV EXPLORER II+
VII Congreso Instaladores

El MER
Medidas en TV – TV Digital
El BER:
nº bits erróneos
nº de bits transmitidos

•

Definición:

•

CBER: BER antes de FEC (Forward Error Correction)

•

VBER: BER después de FEC
VII Congreso Instaladores

El MER
Medidas en TV – TV Digital
El BER: Valores de BER aceptados por DVB-T

Ejemplo de medida del VBER
en señales DVB-T
utilizando un medidor
TV EXPLORER II+
VII Congreso Instaladores

El MER
La constelación
VII Congreso Instaladores

El MER
Medidas en TV – TV Digital
La Constelación:
•

Definición: es una representación gráfica de los errores
recibidos en el receptor
I: In phase
Q: Quadrature

Representación
gráfica de una
modulación
digital
VII Congreso Instaladores

El MER
Medidas en TV Digital - Constelación

Capturas de pantalla de dos ejemplos de constelación DVB-T correcta en un TV EXPLORER II+
VII Congreso Instaladores

El MER
Medidas en TV Digital - Constelación

Constelación DVB-T con error de fase

Constelación DVB-T con niveles IQ no balanceados

Constel. con ruido y niveles desbalanceados

Constelación DVB-T correcta
VII Congreso Instaladores

El MER
Medidas en TV Digital – El MER
•

Definición:

potencia de la señal de error
potencia de la señal recibida

dB

El MER (modulation error ratio) es la representación numérica
del vector de error, que es la diferencia entre
la señal patrón que debería recibirse
y la señal con errores que realmente se recibe.
El cálculo del valor del MER es un proceso
matemático muy rápido (para medir hay
que monitorizar en frecuencia fase)
Mayor dispersión
(+ error)
Menor dispersión
(- error)

c

=

MER bajo

=

MER alto
VII Congreso Instaladores

El MER
El MER y el Margen de Ruido (MR)
•

El MR es la cantidad de dBs que puede empeorar el MER
antes de que se llegue al QEF del VBER.
Cuanto mayor es, mayor es la tolerancia disponible.

Antes de que sea imposible
su recepción, esta señal
podría empeorar 8.2 dB,
según indica el valor del
medidor del MR
VII Congreso Instaladores

El MER
Medidas en TV Digital – El MER

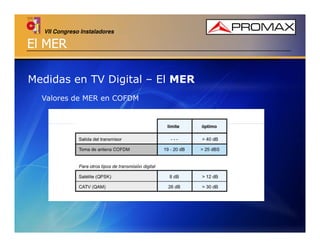

Valores de MER en COFDM

c
VII Congreso Instaladores

El MER

El MER es de
gran ayuda al instalador
y sin embargo...
VII Congreso Instaladores

El MER

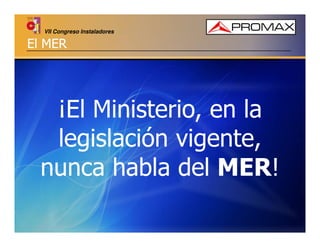

¡El Ministerio, en la
legislación vigente,
nunca habla del MER!
VII Congreso Instaladores

El MER
BER VS MER
VBER:
•
•
•
MER:
•
•
•
•

en contra
Más lento. Ha de decodificar la señal.
No permite identificar la causa del problema.
Fructúa de forma muy rápida en el momento en que
el corrector de Viterbi entra en funcionamiento.
a favor

Presentación inmediata: se realiza por cálculos matemáticos.
En su formato gráfico –constelación- permite identificar
las causas del problema cuando se tiene cierto entrenamiento
Varía de forma progresiva debido a su sistema de
cálculo promediado.
Cuando el BER está en el límite óptimo que permite el medidor,
todavía puede haber espacio para mejorar el MER.
VII Congreso Instaladores

El MER
BER VS MER

c
Zona abrupta: el MER
se degrada paulatinamente
mientras que el BER
lo hace de forma abrupta

Zona tolerante: El MER va degradándose
mientras el el BER apenas cambia
VII Congreso Instaladores

El MER

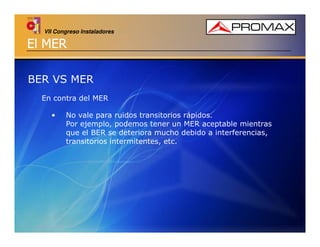

BER VS MER
En contra del MER
•

No vale para ruidos transitorios rápidos.
Por ejemplo, podemos tener un MER aceptable mientras
que el BER se deteriora mucho debido a interferencias,
transitorios intermitentes, etc.
VII Congreso Instaladores

El MER

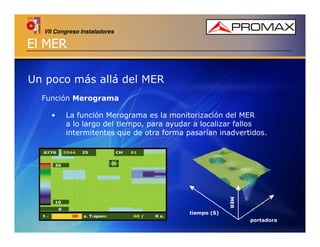

Un poco más allá del MER
Función Merograma
•

La función Merograma es la monitorización del MER
a lo largo del tiempo, para ayudar a localizar fallos
intermitentes que de otra forma pasarían inadvertidos.

MER
tiempo (S)
portadora
VII Congreso Instaladores

El MER
CONCLUSIÓN
La medida del VBER es la más importante en TV Digital.
Si se respeta la máxima de 2x10-4 del QEF, tenemos garantía
absoluta de buena imágen en el televisor.
El MER y su representación gráfica (la constelación)
son de gran ayuda cuando se desea hacer un análisis preliminar
de la situación. Además, es de gran ayuda cuando
se pretende dejar la antena en su máximo nivel
de calidad de recepción.
VII Congreso Instaladores

El MER
CONCLUSIÓN
El MER es un complemento muy útil para apuntar antenas.
A menudo, el punto de mayor potencia recibida
no es el que proporciona mejor recepción de señal.
Esto es especialmente interesante en la orientación
de antenas parabólicas, donde el MER es de gran ayuda
en el último paso, cuando se apunta la contrapolar.
VII Congreso Instaladores

El MER
Los medidores de campo para TV Digital de PROMAX,
incluso los más diminutos (TVHUNTER y SATHUNTER),
permiten medir el BER y el MER para agilizar las medidas
y garantizar la mejor calidad de imagen posible.
El exponente más claro son los
TV EXPLORER II y TV EXPLORER II+
VII Congreso Instaladores

El MER

Muchas gracias
PROMAX ELECTRONICA, S.A.
Francesc Moragas, 71 * Apartado 118
08907 L'HOSPITALET DE LLOBREGAT * SPAIN
Tel: (+34) 93 260 20 05 * Fax: (+34) 93 338 11 26 * promax@promax.es
