Este documento describe los componentes y funciones de un sistema de detección y alarma de incendios. Explica los diferentes tipos de detectores de humo, calor y llamas, así como las centrales de alarma, sirenas y otros dispositivos. También cubre las normativas aplicables y las causas comunes de incendios.

1. CENTRAL GOLMAR

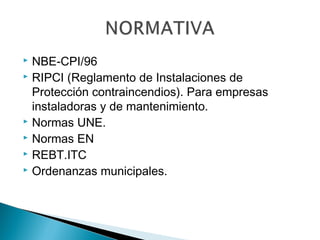

2. NBE-CPI/96
 RIPCI (Reglamento de Instalaciones de
Protección contraincendios). Para empresas
instaladoras y de mantenimiento.
 Normas UNE.
 Normas EN
 REBT.ITC
 Ordenanzas municipales.


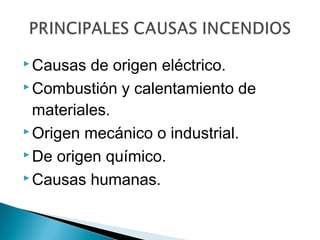

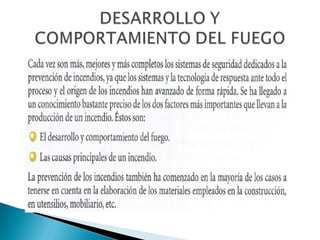

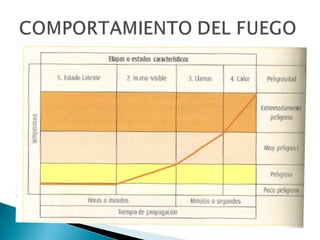

6.  Causas
de origen eléctrico.
 Combustión y calentamiento de
materiales.
 Origen mecánico o industrial.
 De origen químico.
 Causas humanas.

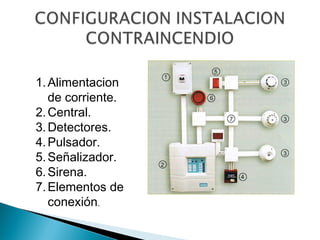

7. 1. Alimentacion
de corriente.
2. Central.
3. Detectores.
4. Pulsador.
5. Señalizador.
6. Sirena.
7. Elementos de
conexión.

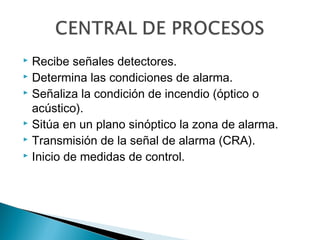

8. Recibe señales detectores.
 Determina las condiciones de alarma.
 Señaliza la condición de incendio (óptico o
acústico).
 Sitúa en un plano sinóptico la zona de alarma.
 Transmisión de la señal de alarma (CRA).
 Inicio de medidas de control.


9.  Alimentación
a través de red (230V).
 Alimentación secundaria de 12 ó 24
v.
 Poder controlar distintas zonas.
 Manipulación de la central mediante
llave.

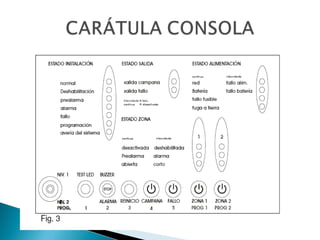

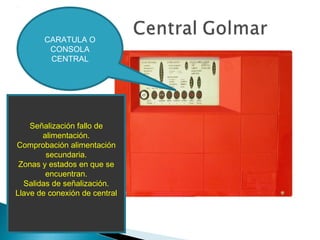

10. CARATULA O
CONSOLA
CENTRAL
Señalización fallo de
alimentación.
Comprobación alimentación
secundaria.
Zonas y estados en que se
encuentran.
Salidas de señalización.
Llave de conexión de central

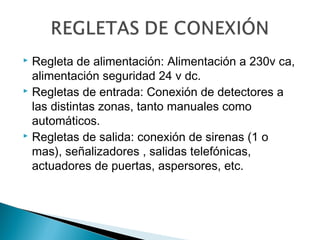

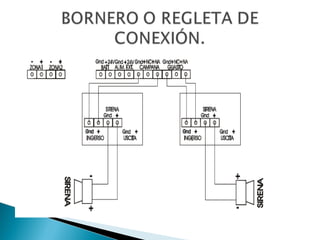

12. Regleta de alimentación: Alimentación a 230v ca,
alimentación seguridad 24 v dc.
 Regletas de entrada: Conexión de detectores a
las distintas zonas, tanto manuales como
automáticos.
 Regletas de salida: conexión de sirenas (1 o
mas), señalizadores , salidas telefónicas,
actuadores de puertas, aspersores, etc.


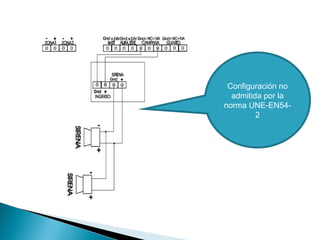

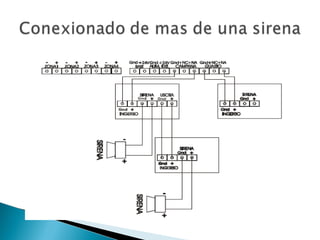

14. Configuración no
admitida por la
norma UNE-EN542

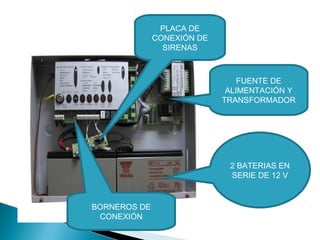

15. PLACA DE
CONEXIÓN DE
SIRENAS
FUENTE DE
ALIMENTACIÓN Y
TRANSFORMADOR
2 BATERIAS EN
SERIE DE 12 V
BORNEROS DE
CONEXIÓN

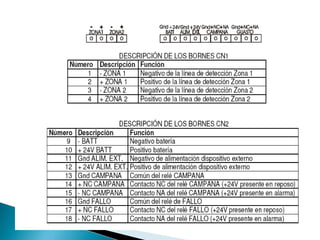

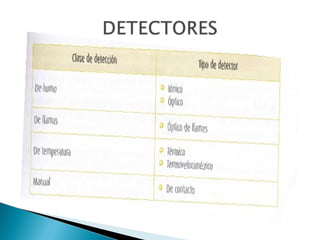

19. 

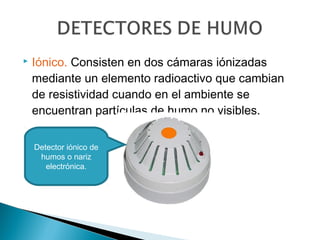

Iónico. Consisten en dos cámaras iónizadas
mediante un elemento radioactivo que cambian
de resistividad cuando en el ambiente se
encuentran partículas de humo no visibles.
Detector iónico de
humos o nariz
electrónica.

20. 

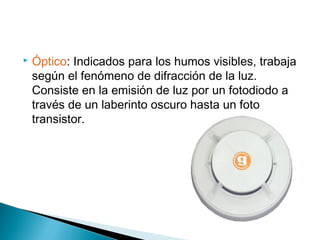

Óptico: Indicados para los humos visibles, trabaja
según el fenómeno de difracción de la luz.
Consiste en la emisión de luz por un fotodiodo a
través de un laberinto oscuro hasta un foto
transistor.

21. 

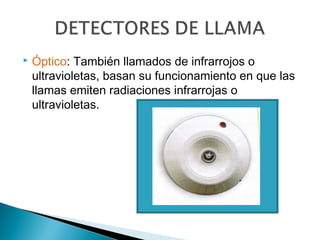

Óptico: También llamados de infrarrojos o
ultravioletas, basan su funcionamiento en que las
llamas emiten radiaciones infrarrojas o
ultravioletas.

22. 
Térmicos o termoestáticos: Son sensibles al
aumento de temperatura, solo reaccionan cuando
se alcanza un valor prefijado en fábrica.
Funcionamiento basado en lámina bimetálica.

23. 

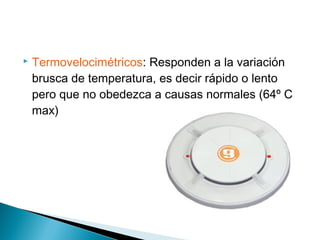

Termovelocimétricos: Responden a la variación
brusca de temperatura, es decir rápido o lento
pero que no obedezca a causas normales (64º C
max)

24. 

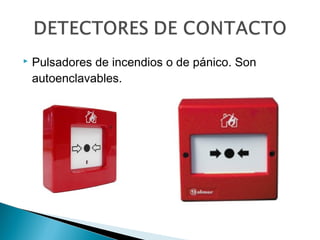

Pulsadores de incendios o de pánico. Son
autoenclavables.

25. 

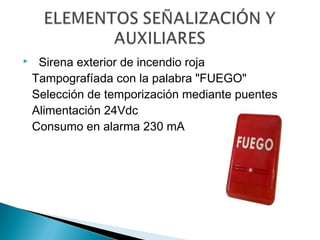

Sirena exterior de incendio roja
Tampografíada con la palabra "FUEGO"
Selección de temporización mediante puentes
Alimentación 24Vdc
Consumo en alarma 230 mA

26. 

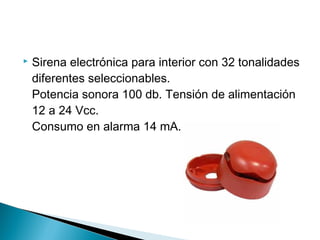

Sirena electrónica para interior con 32 tonalidades
diferentes seleccionables.
Potencia sonora 100 db. Tensión de alimentación
12 a 24 Vcc.
Consumo en alarma 14 mA.

27. 

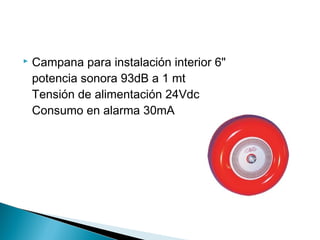

Campana para instalación interior 6"
potencia sonora 93dB a 1 mt
Tensión de alimentación 24Vdc
Consumo en alarma 30mA

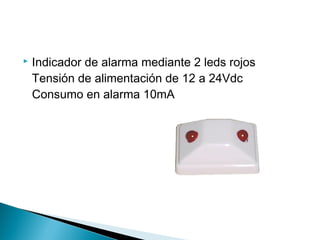

28. 
Indicador de alarma mediante 2 leds rojos
Tensión de alimentación de 12 a 24Vdc
Consumo en alarma 10mA

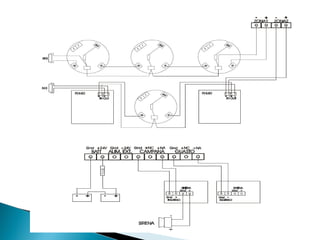

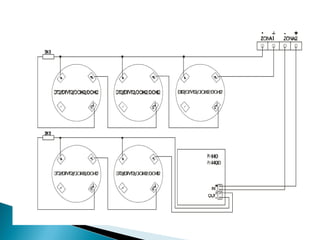

29. Esquemas de
conexionado

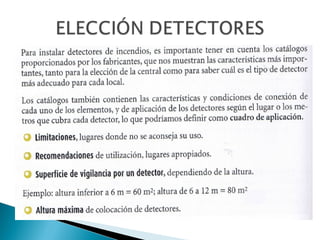

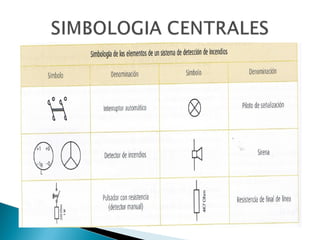

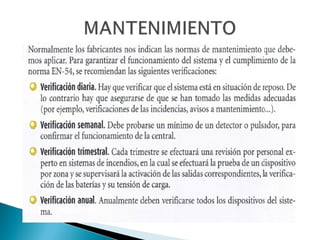

35. 

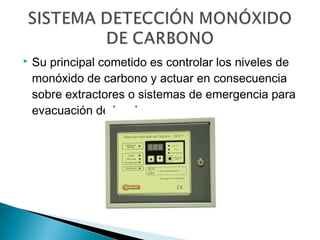

Su principal cometido es controlar los niveles de
monóxido de carbono y actuar en consecuencia
sobre extractores o sistemas de emergencia para
evacuación de local.

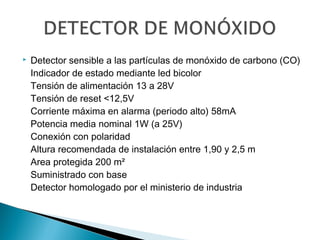

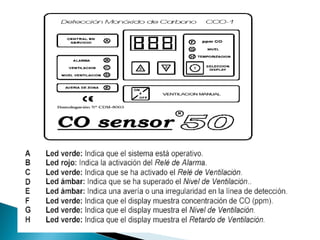

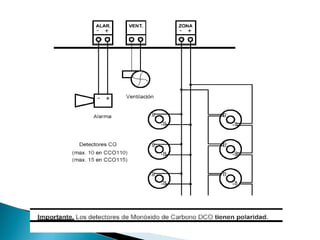

39. 

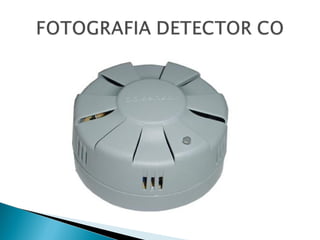

Detector sensible a las partículas de monóxido de carbono (CO)
Indicador de estado mediante led bicolor
Tensión de alimentación 13 a 28V
Tensión de reset <12,5V
Corriente máxima en alarma (periodo alto) 58mA
Potencia media nominal 1W (a 25V)
Conexión con polaridad
Altura recomendada de instalación entre 1,90 y 2,5 m
Area protegida 200 m²
Suministrado con base
Detector homologado por el ministerio de industria
