Este documento describe las proyecciones radiográficas estándar de la rodilla, incluidas la proyección anteroposterior (AP) y la proyección lateral. Para la proyección AP, el paciente yace boca arriba con la pierna girada internamente y el detector centrado debajo de la rodilla. Para la proyección lateral, el paciente yace de lado con la rodilla flexionada y la pierna paralela al detector. Ambas proyecciones especifican la posición del paciente, disposición del detector, ángulo y centrado del rayo, y

1. Estudiante:
Katherine Ortiz

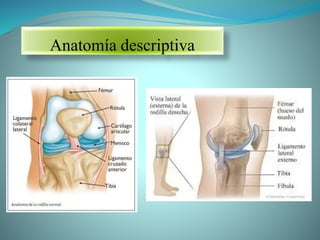

2. Anatomía descriptiva

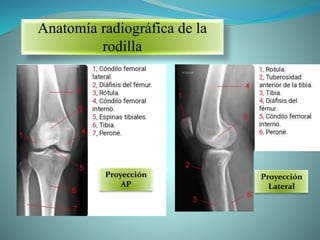

3. Anatomía radiográfica de la
rodilla
Proyección
AP
Proyección
Lateral

4. Proyección AP de rodilla
 Posición: paciente en Decúbito supino,
rotación interna de la pierna de 3º a 5º para que
la rótula quede entre los cóndilos femorales.
 Disposición del detector: 18x24 cm vertical,
Chasis centrado debajo de la articulación de la
rodilla.
 Rayo central: Rayo perpendicular al vértice
rotuliano. Angular 5º caudocraneal para ver
mejor el espacio articular.
 Factor de exposición: 55kv-10mAs
 Criterios a evaluar: Se valora la anchura de la
articulación, fracturas, lesiones, enfermedades
articulares degenerativas etc.
 D.F.R : 100cm

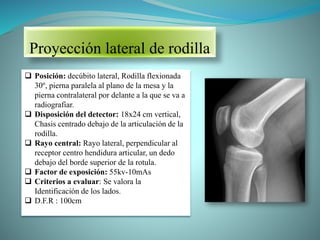

5. Proyección lateral de rodilla
 Posición: decúbito lateral, Rodilla flexionada
30º, pierna paralela al plano de la mesa y la
pierna contralateral por delante a la que se va a
radiografiar.
 Disposición del detector: 18x24 cm vertical,
Chasis centrado debajo de la articulación de la
rodilla.
 Rayo central: Rayo lateral, perpendicular al
receptor centro hendidura articular, un dedo
debajo del borde superior de la rotula.
 Factor de exposición: 55kv-10mAs
 Criterios a evaluar: Se valora la
Identificación de los lados.
 D.F.R : 100cm

6. Proyecciones adicionales
