11. MATRIZ DE RELACIONES
PONDERADAS

12.  Relación Necesaria: Es la relación indispensable entre dos o
más espacios, implica una dependencia
(funcional) total de un espacio con otro (sin el primero no
funciona el segundo) hay un espacio que sirve y otro
ejemplo: comedor y cocina, el espacio que sirve es la cocina
el servido es el comedor; si no existe la cocina, quien sirve al
comedor?. Condición: Los espacios con este tipo de relación
NUNCA se deben separar
Relación Inexistente: Cuando no existe ningún tipo de
relación entre los espacios, ejemplo: sala visitas
y dormitorio de servicio.
IMPORTANTE: En la matriz de relaciones no se colocan
espacios de circulación (vestíbulos o pasillos) ni jardines.

13. SEMÁFORO
 Utilizando la primera columna de la matriz
para dividir los tipos de áreas (generalmente: social, semisocial, servicio y
privada) y coloreando
cada una de las áreas así:
Área Social en color verde
Área semisocial en color naranja
Área Servicio en color amarillo
Área Privada en color rojo
 Condición: Por cuestión de ubicación visual, éstos
colores serán los utilizados en toda la diagramación

15. ASIGNAMOS UN VALOR NUMÉRICO
 Asignamos un valor numérico a las relaciones, generalmente
par y bajo a las relaciones necesarias se les asignara siempre
el doble de valor que a las deseables y a la relación
inexistente, no se le asigna valor y se deja en blanco.
* Relación Necesaria (RN): 4
 Relación Deseable (RN/2): 2

17. RANGOS
 Finalmente se establecen rangos de acuerdo a las sumatorias obtenidas, esto
quiere decir, que el rango 1 será el de la cantidad mayor obtenida en la
sumatoria y el último rango
será la sumatoria de menor.
Ejemplo:
RANGO AMBIENTE
 R1: COMEDOR
 R2: COCINA Y LAVANDERIA
 R3: PATIO, DORM.1 Y DORM. 2
 R4: SALA Y GARAJE
 R5: SERV. SANITARIO DE VISI TAS Y SERV. SANITARIO GRAL.

19. DIAGRAMA DE PONDERACIONES

20. EL DIAGRAMA DE
RELACIONES

21. El diagrama de relaciones es una herramienta que
ayuda a analizar un problema cuyas causas están
relacionadas de manera compleja. El diagrama de
relaciones permite alcanzar una visión de conjunto
sobre cómo las causas están en relación con sus efectos
y cómo, unas y otros, se relacionan entre sí.

22. OBJETIVOS.
– Clarificar entrelazadas relaciones causales en
problemas o situaciones complejas.
– Mostrar todos los factores relacionados con el tema
– Identificar interacciones, sean o no de causa y efecto
– Producir un cuadro completo sobre el tema
– Destacar los factores clave

23. ¿CÓMO SE APLICA?
Paso 1: Definir y clarificar el problema o tema a
estudiar.
Paso 2: Generar una discusión abierta en el grupo sobre
el mismo.
Paso 3: Escribir cada factor mencionado y el problema
en tarjetas individuales.
Paso 4: Estudiar las relaciones entre el problema y los
factores y entre los factores entre si.

24. Paso 5: Avanzar generando otros factores (tarjetas), al
realizar reiteradamente la pregunta ¿por qué?.
Paso 6: Completar el diagrama hasta que el grupo
quede satisfecho con la estructura alcanzada.
Paso 7: Revisar, verificar y confirmar los datos asumidos.
Paso 8: Establecer conclusiones y definir acciones

26. DIAGRAMA DE
CIRCULACIONES

27. En este diagrama, como su nombre lo dice, aparecen las circulaciones; estos
espacios de circulación pueden ser de dos tipos: Lineales (su configuración es
lineal, por ejemplo, un pasillo o corredor) y Puntuales (su configuración es
desde un punto hacia afuera, por ejemplo un vestíbulo).

28. LOS CRITERIOS PARA LA COLOCACIÓN DE
ESPACIOS DE CIRCULACIÓN SON LOS
SIGUIENTES:
 Se colocarán los espacios de circulación (igualmente representados por
círculos como el resto de ambientes, pero con diferente color e indicando
si es puntual (CP) o lineal (CL).
 Los espacios para circulación puntuales (CP) se colocarán en los ingresos y
en donde existan hasta 4 ambientes relacionados entre sí.
 Para más de 4 espacios relacionados, deberá ubicarse un espacio de
circulación lineal (CL).
 Los espacios de circulación (ya sean puntuales o lineales) podrán
relacionarse entre sí, a manera de buscar la interconexión de todas las
áreas del proyecto.

33. DIAGRAMA DE FLUJO DE
CIRCULACIONES
 EN ESTE DIAGRAMA, COMO SU NOMBRE LO DICE, COLOCAMOS EL FLUJO
DE LAS CIRCULACIONES, EXPRESADOS EN PORCENTAJES.

34.  LA APLICACIÓN PRINCIPAL DE ESTE DIAGRAMA ES ESTIMAR EL
ANCHO DE LOS ESPACIOS DE CIRCULACIÓN, ASI COMO ANCHOS
DE VANOS Y PUERTAS.

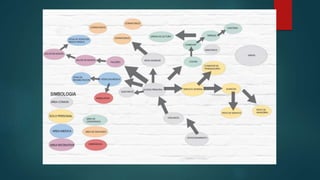

35. DIAGRAMA DE
VINVULACIONES

37. IDEA GENERATRIZ Y
PRINCIPIOS
ORDENADORES.

38. La idea generatriz es el concepto del que se vale el diseñador
para influir o conformar sus diseños.
Podemos abordar la conceptualización de un proyecto desde
el formalismo o desde una “idea generatriz”, la idea generatriz
en este caso es una forma en particular (puede ser orgánica o
inspirada en algún elemento)

39. Y a partir de ahí comenzar a desarrollar la forma para el
proyecto propio.
Muchos arquitectos primero abordan y componen la
relación entre los espacios y su vinculación para después
entrar en la estética y dar forma al proyecto.
http://arquinetpolis.com/conceptualizar-proyecto-000096/

40. Los planos y los modelos al final del día son una
representación gráfica y expresiva de nuestro concepto.

41. http://ahoraarquitectura.blogspot.mx/2011_05_01_archive.html

43. http://www.nodolab.com/propuesta-mariposa/
Estudiante: 9no. semestre de la carrera Arquitectura impartida en la FES Acatlán,
UNAM. Trabajo: Becaria en ISA. Corporativo

44. PRINCIPIOS
ORDENADORES

45. PRINCIPIOS ORDENADORES
DEL DISEÑO:
La idea se auxilia de principios
que ofrecen vías para organizar
las decisiones, ordenar y
generar algún proyectos.
Eje -----------------------
Simetría -----------------------------
Jerarquía

46. Eje

47. Simetría

48. Jerarquía por tamaño

49. Ritmo
SON ELEMENTOS YA SEA DE FORMA DE LÍNEAS, CONTORNOS, FORMAS O COLORES DE FORMA
REPETITIVA O EN FORMA DE SECUENCIA QUE ES AFECTADA POR EL COLOR,
TEXTURA, LA FORMA O POSICIÓN.
DE UNA MANERA QUE LA COMPOSICIÓN RESULTE VALORIZADA DE UNA
MANERA ARMONIOSAEN LA SUCESIÓN DE LOS ELEMENTOS.

50. Dentro de los tipos de ritmo podemos
encontrar:
 Ritmo monótono: son elementos iguales o intervalados de manera
constante llevándolos al grado de considerar naturales
o comunesante el observador de manera que no logra
percibir la diferencia.
 Ritmo dinámico: son elementos iguales intervalados de manera diferente
que puede crecer o decrecer en sus
dimensiones.

52. pauta
SON MODELOS DE ELEMENTOS QUE SE ORGANIZAN
DE ACUERDO A SU REGULARIDAD, CONTINUIDAD Y
SU PRESENCIA PERMANENTE.
LA PAUTA LA PODEMOS ENCONTRAR DE MANERA DE
LÍNEA RECTA, FORMA PLANA O FORMA
VOLUMÉTRICA

53. Los elementos se pueden comporner
siguiendo:
 Una línea: Una línea crea un campo unificador y
neutro.
 Un plano: son elementos bajo si mismo que actúan
para actuar de fondo o marco.
 Un volumen: junta elementos en su limite o los
organiza alrededor de su perimetro.

55. Transformación
SON LOS CAMBIOS FORMALES QUE SE REALIZAN A
ELEMENTOS DANDO UNA MANIPULACIONES LIGERAS
O CAMBIOS SE COMPRENDAN Y SE SOBRE LABOREN
DE ACUERDO A LA COMPOSICIÓN ORIGINAL.
