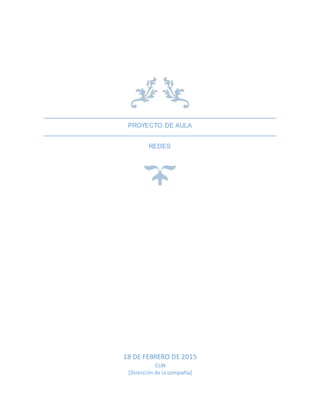

1. PROYECTO DE AULA
REDES
18 DE FEBRERO DE 2015
CUN
[Dirección de la compañía]

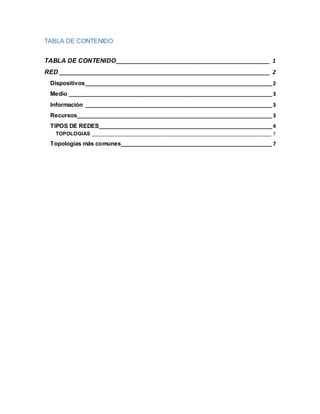

2. TABLA DE CONTENIDO
TABLA DE CONTENIDO_________________________________________________ 1
RED ___________________________________________________________________ 2
Dispositivos____________________________________________________________________2
Medio __________________________________________________________________________3
Información ____________________________________________________________________3
Recursos_______________________________________________________________________3
TIPOS DE REDES_______________________________________________________________4
TOPOLOGIAS ____________________________________________________________________________ 7
Topologías más comunes_______________________________________________________7

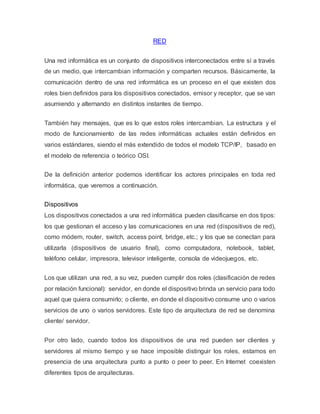

3. RED
Una red informática es un conjunto de dispositivos interconectados entre sí a través
de un medio, que intercambian información y comparten recursos. Básicamente, la
comunicación dentro de una red informática es un proceso en el que existen dos
roles bien definidos para los dispositivos conectados, emisor y receptor, que se van
asumiendo y alternando en distintos instantes de tiempo.
También hay mensajes, que es lo que estos roles intercambian. La estructura y el
modo de funcionamiento de las redes informáticas actuales están definidos en
varios estándares, siendo el más extendido de todos el modelo TCP/IP, basado en
el modelo de referencia o teórico OSI.
De la definición anterior podemos identificar los actores principales en toda red
informática, que veremos a continuación.
Dispositivos
Los dispositivos conectados a una red informática pueden clasificarse en dos tipos:
los que gestionan el acceso y las comunicaciones en una red (dispositivos de red),
como módem, router, switch, access point, bridge, etc.; y los que se conectan para
utilizarla (dispositivos de usuario final), como computadora, notebook, tablet,
teléfono celular, impresora, televisor inteligente, consola de videojuegos, etc.
Los que utilizan una red, a su vez, pueden cumplir dos roles (clasificación de redes
por relación funcional): servidor, en donde el dispositivo brinda un servicio para todo
aquel que quiera consumirlo; o cliente, en donde el dispositivo consume uno o varios
servicios de uno o varios servidores. Este tipo de arquitectura de red se denomina
cliente/ servidor.
Por otro lado, cuando todos los dispositivos de una red pueden ser clientes y
servidores al mismo tiempo y se hace imposible distinguir los roles, estamos en
presencia de una arquitectura punto a punto o peer to peer. En Internet coexisten
diferentes tipos de arquitecturas.

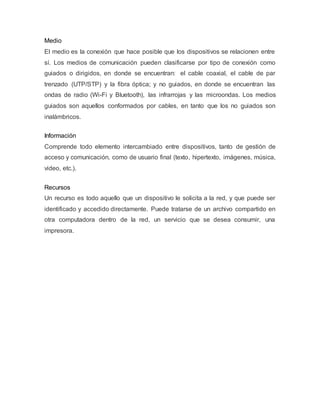

4. Medio
El medio es la conexión que hace posible que los dispositivos se relacionen entre
sí. Los medios de comunicación pueden clasificarse por tipo de conexión como
guiados o dirigidos, en donde se encuentran: el cable coaxial, el cable de par
trenzado (UTP/STP) y la fibra óptica; y no guiados, en donde se encuentran las
ondas de radio (Wi-Fi y Bluetooth), las infrarrojas y las microondas. Los medios
guiados son aquellos conformados por cables, en tanto que los no guiados son
inalámbricos.
Información
Comprende todo elemento intercambiado entre dispositivos, tanto de gestión de
acceso y comunicación, como de usuario final (texto, hipertexto, imágenes, música,
video, etc.).
Recursos
Un recurso es todo aquello que un dispositivo le solicita a la red, y que puede ser
identificado y accedido directamente. Puede tratarse de un archivo compartido en
otra computadora dentro de la red, un servicio que se desea consumir, una
impresora.

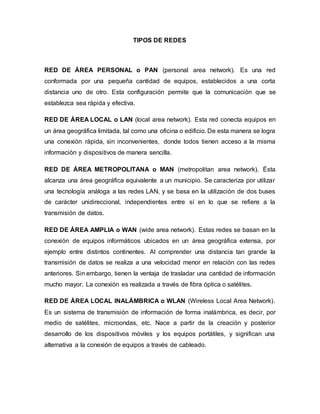

5. TIPOS DE REDES
RED DE ÁREA PERSONAL o PAN (personal area network). Es una red
conformada por una pequeña cantidad de equipos, establecidos a una corta
distancia uno de otro. Esta configuración permite que la comunicación que se
establezca sea rápida y efectiva.
RED DE ÁREA LOCAL o LAN (local area network). Esta red conecta equipos en
un área geográfica limitada, tal como una oficina o edificio. De esta manera se logra
una conexión rápida, sin inconvenientes, donde todos tienen acceso a la misma
información y dispositivos de manera sencilla.
RED DE ÁREA METROPOLITANA o MAN (metropolitan area network). Ésta
alcanza una área geográfica equivalente a un municipio. Se caracteriza por utilizar
una tecnología análoga a las redes LAN, y se basa en la utilización de dos buses
de carácter unidireccional, independientes entre sí en lo que se refiere a la
transmisión de datos.
RED DE ÁREA AMPLIA o WAN (wide area network). Estas redes se basan en la
conexión de equipos informáticos ubicados en un área geográfica extensa, por
ejemplo entre distintos continentes. Al comprender una distancia tan grande la
transmisión de datos se realiza a una velocidad menor en relación con las redes
anteriores. Sin embargo, tienen la ventaja de trasladar una cantidad de información
mucho mayor. La conexión es realizada a través de fibra óptica o satélites.
RED DE ÁREA LOCAL INALÁMBRICA o WLAN (Wireless Local Area Network).
Es un sistema de transmisión de información de forma inalámbrica, es decir, por
medio de satélites, microondas, etc. Nace a partir de la creación y posterior
desarrollo de los dispositivos móviles y los equipos portátiles, y significan una
alternativa a la conexión de equipos a través de cableado.

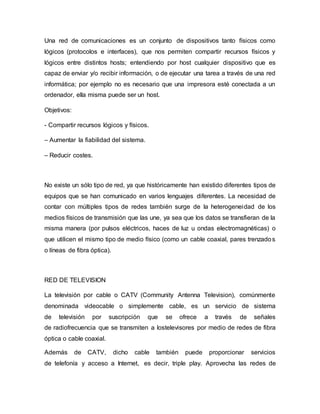

6. Una red de comunicaciones es un conjunto de dispositivos tanto físicos como
lógicos (protocolos e interfaces), que nos permiten compartir recursos físicos y
lógicos entre distintos hosts; entendiendo por host cualquier dispositivo que es
capaz de enviar y/o recibir información, o de ejecutar una tarea a través de una red
informática; por ejemplo no es necesario que una impresora esté conectada a un
ordenador, ella misma puede ser un host.
Objetivos:
- Compartir recursos lógicos y físicos.
– Aumentar la fiabilidad del sistema.
– Reducir costes.
No existe un sólo tipo de red, ya que históricamente han existido diferentes tipos de
equipos que se han comunicado en varios lenguajes diferentes. La necesidad de
contar con múltiples tipos de redes también surge de la heterogeneidad de los
medios físicos de transmisión que las une, ya sea que los datos se transfieran de la
misma manera (por pulsos eléctricos, haces de luz u ondas electromagnéticas) o
que utilicen el mismo tipo de medio físico (como un cable coaxial, pares trenzados
o líneas de fibra óptica).
RED DE TELEVISION
La televisión por cable o CATV (Community Antenna Television), comúnmente
denominada videocable o simplemente cable, es un servicio de sistema
de televisión por suscripción que se ofrece a través de señales
de radiofrecuencia que se transmiten a lostelevisores por medio de redes de fibra
óptica o cable coaxial.
Además de CATV, dicho cable también puede proporcionar servicios
de telefonía y acceso a Internet, es decir, triple play. Aprovecha las redes de

7. televisión por cable de fibra óptica o cable coaxial para convertirlas en una línea
digital o analógica.
Los cables de televisión usualmente se distribuyen a lo largo y ancho de
las ciudades, compartiendo el tendido con los cables de electricidad y teléfonos; en
oposición al método a través del aire que se utiliza en la radiodifusión televisiva
tradicional, a través de ondas de radio, en la que se requiere una antena de
televisión.
La televisión por cable surge por la necesidad de llevar señales de televisión y radio,
de índole diversa, hasta el domicilio de los abonados, sin necesidad de que estos
deban disponer de diferentes equipos receptores, reproductores y sobre todo de
antenas.
CATV
Es el servicio que ofrece transferencia de imágenes de televisión a los domicilios de
los abonados. Existen redes de televisión por cable desde los años 40. La primera
red de cable fue montada en Estados Unidos por un técnico en Oregon. La red
contaba con un sistema de antenas, amplificadores y mezcladores de señal, y la
señal era enviada por cables a sus vecinos, haciendo así posible que todos vieran
televisión sin necesidad de antenas. Actualmente está extendido por todo el mundo.

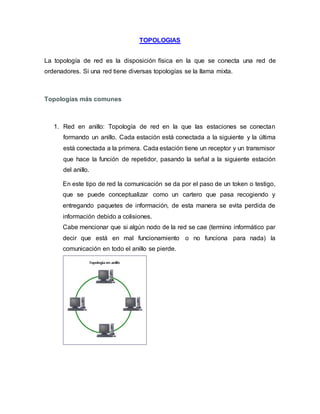

8. TOPOLOGIAS
La topología de red es la disposición física en la que se conecta una red de
ordenadores. Si una red tiene diversas topologías se la llama mixta.
Topologías más comunes
1. Red en anillo: Topología de red en la que las estaciones se conectan
formando un anillo. Cada estación está conectada a la siguiente y la última
está conectada a la primera. Cada estación tiene un receptor y un transmisor
que hace la función de repetidor, pasando la señal a la siguiente estación
del anillo.
En este tipo de red la comunicación se da por el paso de un token o testigo,
que se puede conceptualizar como un cartero que pasa recogiendo y
entregando paquetes de información, de esta manera se evita perdida de
información debido a colisiones.
Cabe mencionar que si algún nodo de la red se cae (termino informático par
decir que está en mal funcionamiento o no funciona para nada) la
comunicación en todo el anillo se pierde.

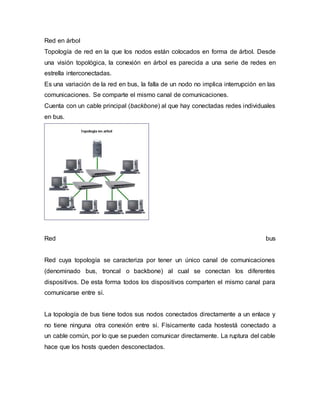

9. Red en árbol
Topología de red en la que los nodos están colocados en forma de árbol. Desde
una visión topológica, la conexión en árbol es parecida a una serie de redes en
estrella interconectadas.
Es una variación de la red en bus, la falla de un nodo no implica interrupción en las
comunicaciones. Se comparte el mismo canal de comunicaciones.
Cuenta con un cable principal (backbone) al que hay conectadas redes individuales
en bus.
Red bus
Red cuya topología se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes
dispositivos. De esta forma todos los dispositivos comparten el mismo canal para
comunicarse entre sí.
La topología de bus tiene todos sus nodos conectados directamente a un enlace y
no tiene ninguna otra conexión entre si. Físicamente cada hostestá conectado a
un cable común, por lo que se pueden comunicar directamente. La ruptura del cable
hace que los hosts queden desconectados.

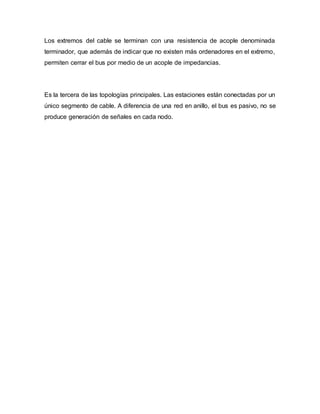

10. Los extremos del cable se terminan con una resistencia de acople denominada
terminador, que además de indicar que no existen más ordenadores en el extremo,
permiten cerrar el bus por medio de un acople de impedancias.
Es la tercera de las topologías principales. Las estaciones están conectadas por un
único segmento de cable. A diferencia de una red en anillo, el bus es pasivo, no se
produce generación de señales en cada nodo.
