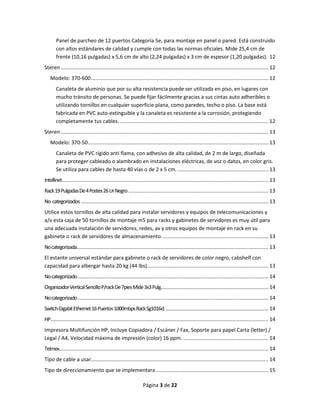

3. Página 3 de 22
Panel de parcheo de 12 puertos Categoría 5e, para montaje en panel o pared. Está construido con altos estándares de calidad y cumple con todas las normas oficiales. Mide 25,4 cm de frente (10,16 pulgadas) x 5,6 cm de alto (2,24 pulgadas) x 3 cm de espesor (1,20 pulgadas). 12
Steren ................................................................................................................................................ 12
Modelo: 370-600 ........................................................................................................................... 12
Canaleta de aluminio que por su alta resistencia puede ser utilizada en piso, en lugares con mucho tránsito de personas. Se puede fijar fácilmente gracias a sus cintas auto adheribles o utilizando tornillos en cualquier superficie plana, como paredes, techo o piso. La base está fabricada en PVC auto-extinguible y la canaleta es resistente a la corrosión, protegiendo completamente tus cables. ....................................................................................................... 12
Steren ................................................................................................................................................ 13
Modelo: 370-50 ............................................................................................................................. 13
Canaleta de PVC rígido anti flama, con adhesivo de alta calidad, de 2 m de largo, diseñada para proteger cableado o alambrado en instalaciones eléctricas, de voz o datos, en color gris. Se utiliza para cables de hasta 40 vías o de 2 x 5 cm. ............................................................... 13
Intellinet ............................................................................................................................................... 13
Rack 19 Pulgadas De 4 Postes 26 Ur Negro ................................................................................................. 13
No categorizados .................................................................................................................................. 13 Utilice estos tornillos de alta calidad para instalar servidores y equipos de telecomunicaciones y a/v esta caja de 50 tornillos de montaje m5 para racks y gabinetes de servidores es muy útil para una adecuada instalación de servidores, redes, av y otros equipos de montaje en rack en su gabinete o rack de servidores de almacenamiento. ......................................................................... 13
No categorizada..................................................................................................................................... 13 El estante universal estándar para gabinete o rack de servidores de color negro, cabshelf con capacidad para albergar hasta 20 kg (44 lbs). ................................................................................... 13
No categorizado .................................................................................................................................... 14
Organizador Vertical Sencillo P/rack De 7pies Mide 3x3 Pulg. .......................................................................... 14
No categorizado .................................................................................................................................... 14
Switch Gigabit Ethernet 16 Puertos 1000mbps Rack Sg1016d. ....................................................................... 14
HP ....................................................................................................................................................... 14 Impresora Multifunción HP, Incluye Copiadora / Escáner / Fax, Soporte para papel Carta (letter) / Legal / A4, Velocidad máxima de impresión (color) 16 ppm. ........................................................... 14
Telmex ................................................................................................................................................. 14
Tipo de cable a usar........................................................................................................................... 14
Tipo de direccionamiento que se implementara .............................................................................. 15

4. Página 4 de 22
Diagrama de distribución del lugar ................................................................................................... 15
Diagrama de alimentación eléctrica para la red con base a las condiciones del lugar de instalación. ........................................................................................................................................................... 16
Diagrama donde muestre como quedaran instaladas las canaletas, rosetas, faceplate. ................. 17
 Diagrama donde se muestra la distribución de los cables por cada canaleta desde su origen hasta si destino.................................................................................................................................. 18
Diagrama donde se muestra el mobiliario ya instalado .................................................................... 19
Diagrama donde muestre el mobiliario y equipo ya instalado y conectado. ................................... 20
Secuencia de actividades a llevar acabo para la instalación del proyecto. ....................................... 21
Conclusión ......................................................................................................................................... 21

5. Página 5 de 22
Introducción
¿Qué es una red de computadoras? Una red de computadoras es un conjunto de equipos informáticos conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos con la finalidad de compartir información y recursos. El tipo de red será una red LAN la cual es una red cuyos componentes se encuentran dentro de una misma área limitada, este proyecto mostrara un diagrama de una red LAN instalada en un espacio físico que ya se ha decidido y al cual se le tomaran imagines y se ubicara en un mapa. Los requerimientos para este proyecto, se mostrara junto con una cantidad necesaria para llevar acabo la red LAN y con el precio necesario para todos los requerimientos y una justificación de por qué elijo esta marca de materia. El beneficio de llevar acabo la instalación de la Red LAN es que permitirá que muchas personas puedan tener un lugar en donde haya conexión a internet y les permita checar datos de internet y a los jóvenes hacer sus tareas y entrar a redes sociales, todo esto para beneficio de la colonia y de las personas que necesitan del servicio de red para llevar acabo algunas acciones que solo podían llevar acabo en una red o con ayuda de una red. Para el final se mostraran las actividades en el orden que se llevarían a cabo para poder llevar acabo la instalación de la red LAN y de todos los equipos, mobiliarios, aplicaciones de computadoras, cables, canaletas y demás elementos que se requerirán instalar para el buen funcionamiento de la red LAN.

6. Página 6 de 22
Desarrollo
 Ubicación física del espacio.
Dirección: calle guayaba #1119
 Medidas y características del lugar.
Largo: 5.77 metros
Ancho: 2. 84 metros

7. Página 7 de 22
Alto: 3 metros

8. Página 8 de 22
 Nombre del proyecto: Cyber Mex.
 Objetivo del proyecto.
El objetivo del proyecto es proporcionar una red LAN en una ubicación que no cuenta con una red para beneficio de las personas de esta comunidad o colonia permitiéndoles tener un sitio con una red de computadoras. También el objetivo es aprender de la instalación de una red LAN junto con todos los componentes necesarios para que tenga un funcionamiento adecuado y permita ayudar a las personas que necesiten de esta Red. Otra parte del objetivo es el reforzar mis conocimientos para llevar acabo el diagrama de la instalación de todo lo necesario y que yo continúe aprendiendo por mi cuenta sobre lo que necesito y lo que es conveniente saber por si en algún momento necesito llevar acabo algún proyecto como este.
 Impacto del Proyecto.
Este proyecto beneficiara a alrededor de 300 personas que habitan en la colonia de los huertos entre estos adultos, jóvenes y niños, permitiéndoles tener acceso a una red LAN en un sitio donde solo necesitaran ocupar un equipo de cómputo. El modo en que se beneficiaran será que podrán llevar acabo algunas acciones o actividades que solo hacen con internet como conectarse a redes

9. Página 9 de 22
sociales, hacer páginas web, ver videos, descargar documentos, imágenes, información, videos y cualquier otro tipo de información o archivo.
 Tiempo estimado de instalación.
El tiempo estimado de instalación que me tomaría a mí con mi conocimiento seria de dos meses y medio.
 Requerimientos del proyecto.
Cantidad
Descripción (imagen)
Precio
Total
Marca
Características
Equipos de cómputo 11
$6200.00
$68200.00 Lenovo C260 All-In- One - White
Procesador: Intel® Celeron® J1800 (1M Cache, 2.41 GHz) Sistema Operativo: Windows 8.1 64
Pantalla: 19.5" (1600x900) 200 Nits LED
Memoria: 4GB PC3-12800 DDR3 SDRAM 1600 MHz Disco Rígido: 1TB 7200rpm
Reguladores 5
$380.00
$1900.00 CDP - Interruptor encendido / apagado, arranque en frío - Indicador de operación normal. - AVR - Protección de Fax/Modem - Enchufes CA - Salida de Protección de tiempo complete de corrientes altas - Breaker de sobre carga - Cable de alimentación AC
Aplicación office
$1499.00
$1499.00 Office Hogar y Estudiantes 2013  Word  Exel  Power Point  One Note

10. Página 10 de 22
$3599.00
$3599.00
Office Hogar y Empresas 2013  Word  Exel  Power Point  One Note  Outlook  Publisher
$4999.99
$4999.99
Office 365 Hogar  Word  Exel  Power Point  One Note  Outlook  Publisher  Access
Aplicación Antivirus Avast
$2199.00
$2199.00
Avast Pro  Antivirus y antimalware inteligentes  Limpieza del Navegador  Protección contra el secuestro  Cortafuegos silencioso  Antispam  Parcheo automático de agujeros de seguridad  Etc. Mobiliario (mesas, sillas, estantes, etc.)
Mesas 12
$700.00
$8400.00
No categorizada
Mesa Computadora c/P.Tec Blanca 80X60

11. Página 11 de 22
Sillas 11
$550.00
$6050.00
No categorizada
Silla Ergonómica Negra Para Oficina
Cable UTP categoría 5e
95 metros
$9.00
$855.00
Categoría 5e
 4 pares trenzados sección AWG24
 Cada par de cable esta distinguido por colores, siendo estos naranja, verde, azul y marrón
 Aislamiento del conductor de polietileno de alta densidad, de 1,5 mm de diámetro.
 Cubierta de PVC gris o azul
Faceplate 5
$100.00
$500.00
Qpcom
Plato 4 Puntos De Red Keystone Jack Rj45 Faceplate
Jacks 20
$27.00
$540.00
Steren Conector hembra (Jack) RJ45 Keystone negro Categoría 5e, Modelo: 350-010NE

12. Página 12 de 22
Plugs 60
$5.00
$300.00
Steren Modelo: 301-178 Conector macho (plug) de 8 contactos (RJ45) para Categoría 5e, con baño de oro de 50 micras para transmisión de datos hasta 1 Gbps, para cable redondo.
Panel de parcheo 2
$350.00
$700.00
Steren Modelo: 350-312 Panel de parcheo de 12 puertos Categoría 5e, para montaje en panel o pared. Está construido con altos estándares de calidad y cumple con todas las normas oficiales. Mide 25,4 cm de frente (10,16 pulgadas) x 5,6 cm de alto (2,24 pulgadas) x 3 cm de espesor (1,20 pulgadas).
Canaletas de piso 10 metros o 10 canaletas de 1m
$220.00
$2200.00
Steren Modelo: 370-600 Canaleta de aluminio que por su alta resistencia puede ser utilizada en piso, en lugares con mucho tránsito de personas. Se puede fijar fácilmente gracias a sus cintas auto adheribles o utilizando tornillos en cualquier superficie plana, como paredes, techo o piso. La base está fabricada en PVC auto-extinguible y la canaleta es resistente a la corrosión, protegiendo completamente tus cables.

13. Página 13 de 22
Canaletas para pared 18 metros 9 canaletas de 2m
$140.00
$1260.00
Steren Modelo: 370-50 Canaleta de PVC rígido anti flama, con adhesivo de alta calidad, de 2 m de largo, diseñada para proteger cableado o alambrado en instalaciones eléctricas, de voz o datos, en color gris. Se utiliza para cables de hasta 40 vías o de 2 x 5 cm.
Racks 1 pieza
$3000.00
$3000.00
Intellinet
Rack 19 Pulgadas De 4 Postes 26 Ur Negro
Tronillos para Rack 50 piezas
$8.00
$400.00
No categorizados Utilice estos tornillos de alta calidad para instalar servidores y equipos de telecomunicaciones y a/v esta caja de 50 tornillos de montaje m5 para racks y gabinetes de servidores es muy útil para una adecuada instalación de servidores, redes, av y otros equipos de montaje en rack en su gabinete o rack de servidores de almacenamiento.
Bandejas para rack 4 piezas
$650.00
$2600.00
No categorizada El estante universal estándar para gabinete o rack de servidores de color negro, cabshelf con capacidad para albergar hasta 20 kg (44 lbs).

14. Página 14 de 22
Organizador de cables 2 piezas
$600.00
$1200.00
No categorizado
Organizador Vertical Sencillo P/rack De 7pies Mide 3x3 Pulg.
Switch 1 pieza
$1258.99
$1258.99
No categorizado
Switch Gigabit Ethernet 16 Puertos 1000mbps Rack Sg1016d.
Multifuncional 1 pieza
$2569.00
$2569.00
HP Impresora Multifunción HP, Incluye Copiadora / Escáner / Fax, Soporte para papel Carta (letter) / Legal / A4, Velocidad máxima de impresión (color) 16 ppm.
Contratación de internet
$400.00 al mes
$400.00 al mes
Telmex  • Internet 100Mb  • Router Wifi gratis  • Alta Gratis  • Asistencia técnica 24/7  • 12 meses de permanencia
 Tipo de cable a usar
 Categoría: 5e
 Velocidad de transmisión: 100 Mbps (Fast Ethernet)
 Distancia máxima que puede haber entre dos computadoras: 2 metros
 Topología o forma física de la red: Estrella- es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de este.
 Estándar que se utilizara para armar los cable: EIA/TIA 568 A

15. Página 15 de 22
 Tipo de direccionamiento que se implementara
 IPv4/ IPv6: direcciones IPv4
 Clase de direcciones IP con las que trabajara: clase C
 Creación de subredes: no
 Asignación de direcciones IP fijas o dinámicas: dinámicas-una dirección IP dinámica es una
IP asignada mediante un servidor DHCP (Dynamic Host Configuration Protocol) al usuario.
 Uso de direcciones públicas o privadas: direcciones públicas
 Diagrama de distribución del lugar
3000mm
5770mm
5770mm 900mm
2144mm
900mm
4000mm
3300mm
1200mm
2111mm
4000mm

16. Página 16 de 22
 Diagrama de alimentación eléctrica para la red con base a las condiciones del lugar de
instalación.

17. Página 17 de 22
 Diagrama donde muestre como quedaran instaladas las canaletas, rosetas, faceplate.
46 U
4 U
2 U
1 U
5 U 5 U

18. Página 18 de 22
 Diagrama donde se muestra la distribución de los cables por cada canaleta desde su origen
hasta si destino.
3000mm
5 7 7 0
m m
5 7 7 0
m m
9 0 0
m m
2144mm
9 0 0
m m
4000mm
3 3 0 0
m m
1 2 0 0
m m
2 1 1 1
m m
4000mm
22 U
4 U
2 U
2 U
5 U

19. Página 19 de 22
 Diagrama donde se muestra el mobiliario ya instalado
3000mm
5 7 7 0
m m
5 7 7 0
m m
9 0 0
m m
2144mm
9 0 0
m m
4000mm
3 3 0 0
m m
1 2 0 0
m m
2 1 1 1
m m
4000mm

20. Página 20 de 22
 Diagrama donde muestre el mobiliario y equipo ya instalado y conectado.
3000mm
5 7 7 0
m m
5 7 7 0
m m
9 0 0
m m
2144mm
9 0 0
m m
4000mm
3 3 0 0
m m
1 2 0 0
m m
2 1 1 1
m m
4000mm
20 U
4 U
2 U
2 U 3 U

21. Página 21 de 22
 Secuencia de actividades a llevar acabo para la instalación del proyecto.
1. La colocación de toda la alimentación eléctrica para los equipos de cómputo y demás aparatos eléctricos.
2. Colocación de rack y elementos que llevara el rack como el swicht, paneles de parcheo, etc.
3. Colocación de las canaletas auto adheribles y cables UTP que irán conectados al el panel de parcheo y al swicht y que darán hasta los jacks y los faceplate.
4. Conexión de reguladores de voltaje para computadoras y otros equipos eléctricos.
5. Colocación del mobiliario para los equipos de cómputo como mesas y sillas ergonómicas.
6. Colocación de los equipos de cómputo.
7. Conexión de los equipos de cómputo con cable UTP a los faceplate.
8. Encendido de los equipos de cómputo e instalación de aplicaciones y configuración de equipos.
Conclusión
Este proyecto mostro lo que sería necesario para la creación de una red LAN que como se vio no son pocas cosas y se vio que este proyecto este proyecto luce complicado pero en realidad solo es algo laborioso y tedioso pero esto permite continuar con nuestros estudios y lograr aprender más sobre las redes de computadora, como funcionan, como se instala una red de computadoras y demás cosas que se mostraron en este proyecto.
Para algunas persona este tipo de información es muy necesitada ya que no toda la gente sabe que se necesita para poder instalar una red y otras solo pagan para que se les instale una red pero si ellos mismos supieran como podrían mantener en buen estado los componentes de toda la red y no necesitarían pagarle a un experto cada vez que se arruine en cosas simples como cambios de cables de red u otras cosas simples como esa, esto nos dice que toda información que podamos aprender nos servirá en algún momento aunque nosotros no lo creamos ya que siempre se están viendo cosas nuevas y aprendiendo cosas que uno mismo no sabe.
Con este proyecto yo he logrado ver el costo y todas las cosas que se necesitan en una red y logre entender cómo se lleva a cabo la instalación de una red y su funcionamiento, también las direcciones IPs que se pueden usar en una red también las clases de direcciones IP que se pueden

22. Página 22 de 22
usar su rango y demás características que tienen las direcciones IP para que se puedan configurar en una red.
