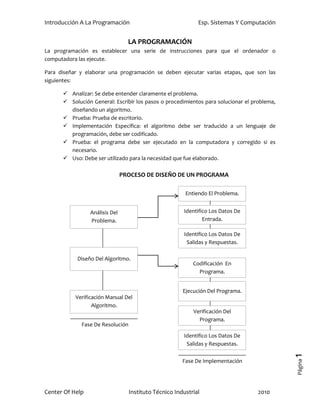

LA PROGRAMACIÓN
La programación es establecer una serie de instrucciones para que el ordenador o
computadora las ejecute.

Para diseñar y elaborar una programación se deben ejecutar varias etapas, que son las
siguientes:

 Analizar: Se debe entender claramente el problema.
 Solución General: Escribir los pasos o procedimientos para solucionar el problema,
diseñando un algoritmo.
 Prueba: Prueba de escritorio.
 Implementación Específica: el algoritmo debe ser traducido a un lenguaje de
programación, debe ser codificado.
 Prueba: el programa debe ser ejecutado en la computadora y corregido si es
necesario.
 Uso: Debe ser utilizado para la necesidad que fue elaborado.

PROCESO DE DISEÑO DE UN PROGRAMA

Entiendo El Problema.

Análisis Del Identifico Los Datos De
Problema. Entrada.

Identifico Los Datos De
Salidas y Respuestas.

Diseño Del Algoritmo.
Codificación En
Programa.

Ejecución Del Programa.
Verificación Manual Del
Algoritmo.
Verificación Del
Programa.
Fase De Resolución
Identifico Los Datos De
Salidas y Respuestas.
1

Fase De Implementación
Página

Center Of Help Instituto Técnico Industrial 2010

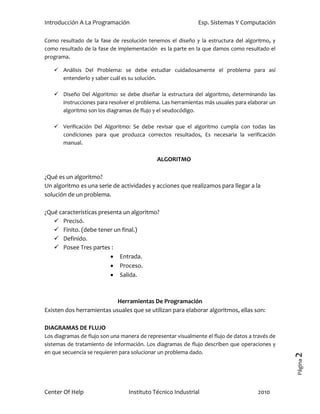

Como resultado de la fase de resolución tenemos el diseño y la estructura del algoritmo, y
como resultado de la fase de implementación es la parte en la que damos como resultado el
programa.

 Análisis Del Problema: se debe estudiar cuidadosamente el problema para así
entenderlo y saber cuál es su solución.

 Diseño Del Algoritmo: se debe diseñar la estructura del algoritmo, determinando las
instrucciones para resolver el problema. Las herramientas más usuales para elaborar un
algoritmo son los diagramas de flujo y el seudocódigo.

 Verificación Del Algoritmo: Se debe revisar que el algoritmo cumpla con todas las
condiciones para que produzca correctos resultados, Es necesaria la verificación
manual.

ALGORITMO

¿Qué es un algoritmo?
Un algoritmo es una serie de actividades y acciones que realizamos para llegar a la
solución de un problema.

¿Qué características presenta un algoritmo?
 Precisó.
 Finito. (debe tener un final.)
 Definido.
 Posee Tres partes :
 Entrada.
 Proceso.
 Salida.

Herramientas De Programación
Existen dos herramientas usuales que se utilizan para elaborar algoritmos, ellas son:

DIAGRAMAS DE FLUJO
Los diagramas de flujo son una manera de representar visualmente el flujo de datos a través de
sistemas de tratamiento de información. Los diagramas de flujo describen que operaciones y
en que secuencia se requieren para solucionar un problema dado.
2
Página

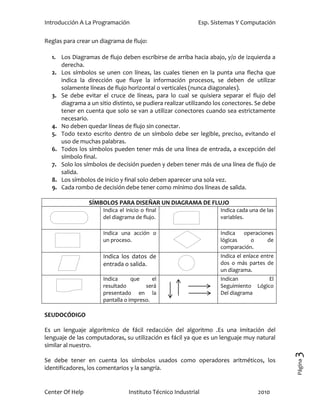

Reglas para crear un diagrama de flujo:

1. Los Diagramas de flujo deben escribirse de arriba hacia abajo, y/o de izquierda a
derecha.
2. Los símbolos se unen con líneas, las cuales tienen en la punta una flecha que
indica la dirección que fluye la información procesos, se deben de utilizar
solamente líneas de flujo horizontal o verticales (nunca diagonales).
3. Se debe evitar el cruce de líneas, para lo cual se quisiera separar el flujo del
diagrama a un sitio distinto, se pudiera realizar utilizando los conectores. Se debe
tener en cuenta que solo se van a utilizar conectores cuando sea estrictamente
necesario.
4. No deben quedar líneas de flujo sin conectar.
5. Todo texto escrito dentro de un símbolo debe ser legible, preciso, evitando el
uso de muchas palabras.
6. Todos los símbolos pueden tener más de una línea de entrada, a excepción del
símbolo final.
7. Solo los símbolos de decisión pueden y deben tener más de una línea de flujo de
salida.
8. Los símbolos de inicio y final solo deben aparecer una sola vez.
9. Cada rombo de decisión debe tener como mínimo dos líneas de salida.

SÍMBOLOS PARA DISEÑAR UN DIAGRAMA DE FLUJO
Indica el inicio o final Indica cada una de las
del diagrama de flujo. variables.

Indica una acción o Indica operaciones
un proceso. lógicas o de
comparación.
Indica los datos de Indica el enlace entre
entrada o salida. dos o más partes de
un diagrama.
Indica que el Indican El
resultado será Seguimiento Lógico
presentado en la Del diagrama
pantalla o impreso.

SEUDOCÓDIGO

Es un lenguaje algorítmico de fácil redacción del algoritmo .Es una imitación del
lenguaje de las computadoras, su utilización es fácil ya que es un lenguaje muy natural
similar al nuestro.
3

Se debe tener en cuenta los símbolos usados como operadores aritméticos, los
Página

identificadores, los comentarios y la sangría.

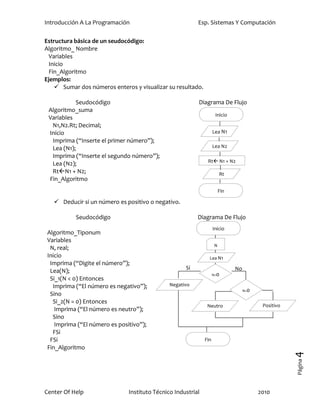

Estructura básica de un seudocódigo:
Algoritmo_ Nombre
Variables
Inicio
Fin_Algoritmo
Ejemplos:
 Sumar dos números enteros y visualizar su resultado.

Seudocódigo Diagrama De Flujo
Algoritmo_suma
Inicio
Variables
N1,N2.Rt; Decimal;
Inicio Lea N1
Imprima (“Inserte el primer número”);
Lea (N1); Lea N2
Imprima (“Inserte el segundo número”);
Rt N1 + N2
Lea (N2);
RtN1 + N2; Rt
Fin_Algoritmo
Fin

 Deducir si un número es positivo o negativo.

Inicio
Algoritmo_Tiponum
Variables
N
N, real;
Inicio Lea N1
Imprima (“Digite el número”);
Si No
Lea(N);
N<0
Si_1(N < 0) Entonces
Imprima (“El número es negativo”); Negativo
N=0
Sino
00
Si_2(N = 0) Entonces
Neutro Positivo
Imprima (“El número es neutro”);
Sino
Imprima (“El número es positivo”);
FSi
FSi Fin
Fin_Algoritmo
4
Página

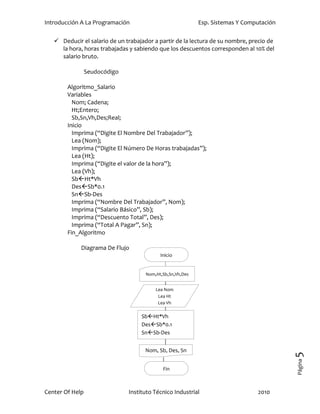

 Deducir el salario de un trabajador a partir de la lectura de su nombre, precio de
la hora, horas trabajadas y sabiendo que los descuentos corresponden al 10% del
salario bruto.

Seudocódigo

Algoritmo_Salario
Variables
Nom; Cadena;
Ht;Entero;
Sb,Sn,Vh,Des;Real;
Inicio
Imprima (“Digite El Nombre Del Trabajador”);
Lea (Nom);
Imprima (“Digite El Número De Horas trabajadas”);
Lea (Ht);
Imprima (“Digite el valor de la hora”);
Lea (Vh);
SbHt*Vh
DesSb*0.1
SnSb-Des
Imprima (“Nombre Del Trabajador”, Nom);
Imprima (“Salario Básico”, Sb);
Imprima (“Descuento Total”, Des);
Imprima (“Total A Pagar”, Sn);
Fin_Algoritmo

Diagrama De Flujo
Inicio

Nom,Ht,Sb,Sn,Vh,Des

Lea Nom
Lea Ht
Lea Vh

SbHt*Vh
DesSb*0.1
SnSb-Des

Nom, Sb, Des, Sn
5
Página

Fin



 Leer un número y escribir si es mayor que 1000.


Algoritmo_MaMil
Variables Inicio
N,Entero;
Inicio N
Imprima (“Digite el número”);
Lea (“N”); Lea N

Si(N>1000) Entonces Si No
Imprima (“Es Mayor”); N>1000
Sino
Imprima (“Es Menor”);
FSi Mayor Menor
Fin_Algoritmo
N

Fin

OPERACIONES BÁSICAS

 Identificadores y Palabras Reservadas: Son los nombres que se le dan a los
programas, rutinas o subprogramas, variables, constantes; los nombres deben
comenzar con la letra, en lo posible se recomienda usar un identificador
significativo, algunos programas permiten el subrayado.
Ejemplos:
 Total_Pagar
 Saldo_Basico
 VN
 SuVe
Las palabras reservadas son claves propios de un lenguaje o algoritmo, no se permite
usar como identificadores.
Ejemplos:
 Inicio.
 Fin.
 Mientas
6

 Haga.
Página

 Si.



 Entonces.

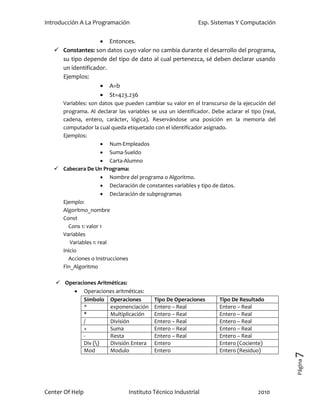

 Constantes: son datos cuyo valor no cambia durante el desarrollo del programa,
su tipo depende del tipo de dato al cual pertenezca, sé deben declarar usando
un identificador.
Ejemplos:
 A=b
 St=423.236
Variables: son datos que pueden cambiar su valor en el transcurso de la ejecución del
programa. Al declarar las variables se usa un identificador. Debe aclarar el tipo (real,
cadena, entero, carácter, lógica). Reservándose una posición en la memoria del
computador la cual queda etiquetado con el identificador asignado.
Ejemplos:
 Num-Empleados
 Suma-Sueldo
 Carta-Alumno
 Cabecera De Un Programa:
 Nombre del programa o Algoritmo.
 Declaración de constantes variables y tipo de datos.
 Declaración de subprogramas
Ejemplo:
Algoritmo_nombre
Const
Cons 1: valor 1
Variables
Variables 1: real
Inicio
Acciones o Instrucciones
Fin_Algoritmo

 Operaciones Aritméticas:
 Operaciones aritméticas:
Símbolo Operaciones Tipo De Operaciones Tipo De Resultado
^ exponenciación Entero – Real Entero – Real
* Multiplicación Entero – Real Entero – Real
/ División Entero – Real Entero – Real
+ Suma Entero – Real Entero – Real
- Resta Entero – Real Entero – Real
Div () División Entera Entero Entero (Cociente)
Mod Modulo Entero Entero (Residuo)
7
Página

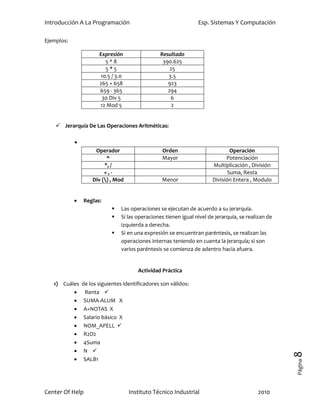

Ejemplos:

Expresión Resultado
5^8 390.625
5*5 25
10.5 / 3.0 3.5
265 + 658 923
659 - 365 294
30 Div 5 6
12 Mod 5 2

 Jerarquía De Las Operaciones Aritméticas:


Operador Orden Operación
^ Mayor Potenciación
*, / Multiplicación , División
+,- Suma, Resta
Div () , Mod Menor División Entera , Modulo

 Reglas:
 Las operaciones se ejecutan de acuerdo a su jerarquía.
 Si las operaciones tienen igual nivel de jerarquía, se realizan de
izquierda a derecha.
 Si en una expresión se encuentran paréntesis, se realizan las
operaciones internas teniendo en cuenta la jerarquía; si son
varios paréntesis se comienza de adentro hacia afuera.

Actividad Práctica

1) Cuáles de los siguientes identificadores son válidos:
 Renta 
 SUMA-ALUM X
 A+NOTAS X
 Salario básico X
 NOM_APELL 
 R2D2
 4Suma
 N 
8

 SALB1
Página

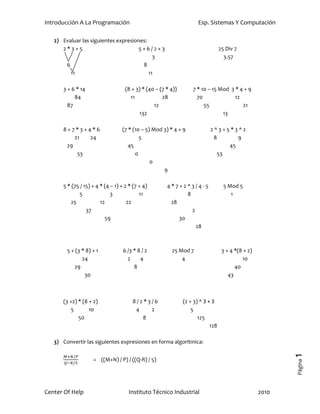

2) Evaluar las siguientes expresiones:
2*3+5 5+6/2+3 25 Div 7
3 3.57
6 8
11 11

3 + 6 * 14 (8 + 3) * (40 – (7 * 4)) 7 * 10 – 15 Mod 3 * 4 + 9
84 11 28 70 12
87 12 55 21
132 13

8+7*3+4*6 (7 * (10 – 5) Mod 3) * 4 + 9 2^3+5*3^2
21 24 5 8 9
29 45 45
53 0 53
0
9

5 * (75 / 15) + 4 * (4 – 1) + 2 * (7 + 4) 4*7+2^3/4-5 5 Mod 5
5 3 11 8 1
25 12 22 28
37 2
59 30
28

5 + (3 * 8) + 1 6 /3 * 8 / 2 25 Mod 7 3 + 4 *(8 + 2)
24 2 4 4 10
29 8 40
30 43

(3 +2) * (8 + 2) 8/2*3/6 (2 + 3) ^ 3 + 3
5 10 4 2 5
50 8 125
128

3) Convertir las siguientes expresiones en forma algorítmica:
1

= ((M+N) / P) / ((Q-R) / 5)
Página



= M + (N / (P - Q)

5 + (X + Y) = 5 + (X + Y)

= (A ^ 2) + (B ^ 2)

( ) = ((3 / 5) + 2 / 7) * 3

EXPRESIONES LÓGICAS
Estas expresiones pueden tomar dos valores, verdadero o falso. Se forman combinando
constantes y variables con operadores lógicos y relacionales ed gran utilidad en las estructuras
de control.
 Operadores de relación: permite expresar comparaciones entre expresiones, su
resultado será verdadero o falso.
Expresion1 Operador de relación Expresion2

Operador Significado Expresión Expresión Expresión Resultado
= Igual lógica
<> Diferente a 5 10 5<10 Verdadero
>= Mayor o 12 23 12>23 verdadero
igual que 25 25 25=25 Verdadero
<= Menor o
510 52 510<=25 falso
igual que
568 568 568>=568 Falso
> Mayor que
6 6 6<>6 Falso
< Menor que

 Operadores Lógicos: permiten relaciones lógicas, se representan condiciones
compuestas. Su respuesta debe ser sí o no.

Operador Lógico Expresión Lógica Significado
No No p Negación de P; no P es
falso si P es verdadero; no
P es verdadero si P es falso.
Y Pyq Conjunción de P y Q; P y Q
es verdadero si P y Q
verdaderos; falso en
cualquier otro caso.
o Poq Disyunción de P y Q: P o Q
2
Página

es verdadero ; falso en
cualquier otro caso



Ejercicio
o Deducir el valor lógico de las siguientes expresiones.
 (4.5 > x) y (z < x + 7.5)

 (1 > 0)y (3 = 3)
F v
F
 No(5 <> 5)
V
 (5 <= 7) y (2 > 4)
V V
V
 (0 < 5) o (0 > 5)
V V
V

INSTRUCCIONES DE ASIGNACIÓN
Su símbolo es, se utiliza para asignar valores a variables o cambiar el valor almacenado.
Nombre De La Variable  Expresión Asignada

Las operaciones de asignación almacenan un nuevo valor y borran el que tenía la variable. A5
B6
AA+B
A11
También es posible utilizar el nombre de las variables para la asignación.
AA + 5
 Asignación aritmética: A2 * 6 + 3
 Asignación lógica: A 5<>6
 Asignación de caracteres: Mar “Marcela”

Ejercicio
 Hallar el valor A después de las siguientes ejecuciones:
 A3
B4  A2
CA+2*B ACuadrado(A+A)
BC-A ARaíz cuadrada(A + raíz
AB*C cuadrada(A)+5)
3

¿Valor de A? : 88
Página



 Determinar la hipotenusa de un triángulo rectángulo conociendo las longitudes de sus
catetos:
Algoritmo_hipotenusa
Variables
C1,C2,Hipo;Real
Inicio
Imprima (“ingrese el valor del primer cateto”);
Lea (C1);
Imprima (“ingrese el valor del segundo cateto”);
Lea (C2);
Hipo(C1^2+C2^2)* 0.05;
Imprima (“el valor de la hipotenusa Es:”, Hipo);
Fin_Algoritmo

TALLER
1. Cuál es el valor de las variables A y B después de la ejecución de las
instrucciones:
 A5  A10
BA+6 B5
AA+1 AB
BA-5 BA
A: 6 B: 1 A: 5 B: 10

 A3  A5
B20 BA*2
CA+B CB/2
BA+B BA+C
AB AC
A: 23 B: 23 A: 5 B: 10

2. Escribir las instrucciones necesarias para intercambiar entre si el valor de las
variables: A, B, C, usando una sola variables auxiliar temporal: A toma el valor
De B; C toma el valor de A; B toma el valor de C.
3. Determinar el valor lógico de las siguientes expresiones:
 (4.5 > 7) y (z < 7 + 7.5)
V
 M5>2
F
1
Página

 ((2<=4) y (4>3)) o (3=2)



F F
F
F
 No(5>5)
F
 No(no(4=4) o (5>4))
V f
V f
v
4. Realizar los siguientes algoritmos. indicar comentarios mostrando las
operaciones de asignación, comparación y lógica, aritmética.
 Calcule la suma de los enteros desde 1 a 10
Inicio

 Que lea los datos personales de un estudiante , determine si es mayor o
menor de edad:
Algoritmo_Medad
Variables
Ed; Enteró;
Inicio
Imprima (“digite edad del alumno”);
Lea (ed);
Si(ed>18) entonces
Imprima (“es mayor de edad”):
Sino
Imprima (“es menor De Edad”);
1
Página

Fin_Algoritmo



TIPOS DE DATOS

Los datos que utilizan los programas simples o compuestos.

 Tipo Entero: (simple) está conformado por el conjunto de los números enteros (los
números naturales, sus negativos) y el número cero.
 Tipo Real: (simple) está conformado por el conjunto de números reales (números
racionales e irracionales).
 Tipo lógico: (contra compuesto) son aquellos que solo pueden tomar uno de los dos
valores, sí o no.
Los valores verdadero o falso son contra compuestos, ósea que un dato lógico siempre
está asociado a que algo se cumpla o no se cumpla.
 tipo Carácter: (simple) son aquellos que puede tomar por valor un carácter
perteneciente al conjunto de los caracteres que puede representar el computador, en
seudocódigo se representa entre comillas.
 Tipo Cadena: (compuesto) es aquel que puede tomar por valor una secuencia de
caracteres.

OPERACIONES CON CADENAS

 Comparación de cadenas: se trata de comparaciones que inician desde la izquierda, su
resultado debe ser falso o verdadero.
‘369’ <‘569’ verdadero
‘695’>‘213’ falso
 Concatenación de cadenas: consiste en unir dos o más cadenas. Sus símbolos son: + , &
, //.
 Subcadenas: es una parte de la cadena.
Función de la subcadena: subcadena (s1,s2,s3)
S1 es la cadena de la cual se extrae la subcadena.
S2 es la posición inicial de la subcadena.
S3 es la posición final de la subcadena.
 Longitud: es el número de caracteres de una cadena, incluye espacios y signos.

TALLER
1. Halla el valor de la frase:
Var A; B; C, frase: cadena
A‘Ciencia’
B‘de las’
C‘Computadoras’
FraseA//B//C
Rt: Ciencia de las Computadoras
2
Página

2. Encontrar los resultados:

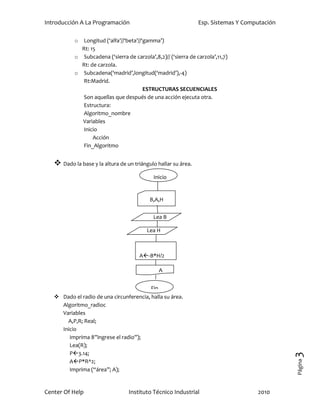

o Longitud (‘alfa’//‘beta’//‘gamma’)
Rt: 15
o Subcadena (‘sierra de carzola’,8,2)// (‘sierra de carzola’,11,7)
Rt: de carzola.
o Subcadena(‘madrid’,longitud(‘madrid’),-4)
Rt:Madrid.
ESTRUCTURAS SECUENCIALES
Son aquellas que después de una acción ejecuta otra.
Estructura:
Algoritmo_nombre
Variables
Inicio
Acción
Fin_Algoritmo

 Dado la base y la altura de un triángulo hallar su área.
Inicio

B,A,H

Lea B

Lea H

A-B*H/2

A

Fin
 Dado el radio de una circunferencia, halla su área.
Algoritmo_radioc
Variables
A,P,R; Real;
Inicio
Imprima 8”ingrese el radio”);
Lea(R);
P3.14;
3
Página

AP*R^2;
Imprima (“área”; A);



Fin_Algoritmo

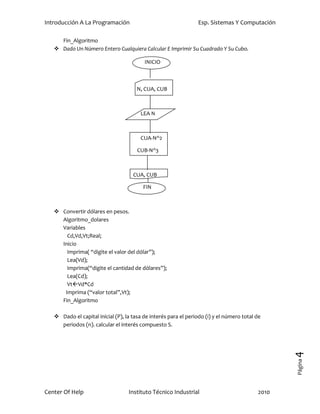

 Dado Un Número Entero Cualquiera Calcular E Imprimir Su Cuadrado Y Su Cubo.

INICIO

N, CUA, CUB

LEA N

CUA-N^2

CUB-N^3

CUA, CUB

FIN

 Convertir dólares en pesos.
Algoritmo_dolares
Variables
Cd,Vd,Vt;Real;
Inicio
Imprima( “digite el valor del dólar”);
Lea(Vd);
Imprima(“digite el cantidad de dólares”);
Lea(Cd);
VtVd*Cd
Imprima (“valor total”,Vt);
Fin_Algoritmo

 Dado el capital inicial (P), la tasa de interés para el periodo (i) y el número total de
periodos (n). calcular el interés compuesto S.
4
Página



5
Página


Proyecto de-programacion

Más contenido relacionado

La actualidad más candente

Similar a Proyecto de-programacion

Más de help center

Proyecto de-programacion
