Este documento proporciona una introducción a los conceptos básicos de los algoritmos, incluidas las representaciones más comunes como diagramas de flujo y pseudocódigo. Explica las características y símbolos de los diagramas de flujo y proporciona ejemplos. También define el pseudocódigo y proporciona un ejemplo. Finalmente, resume las diferencias entre diagramas de flujo y pseudocódigo.

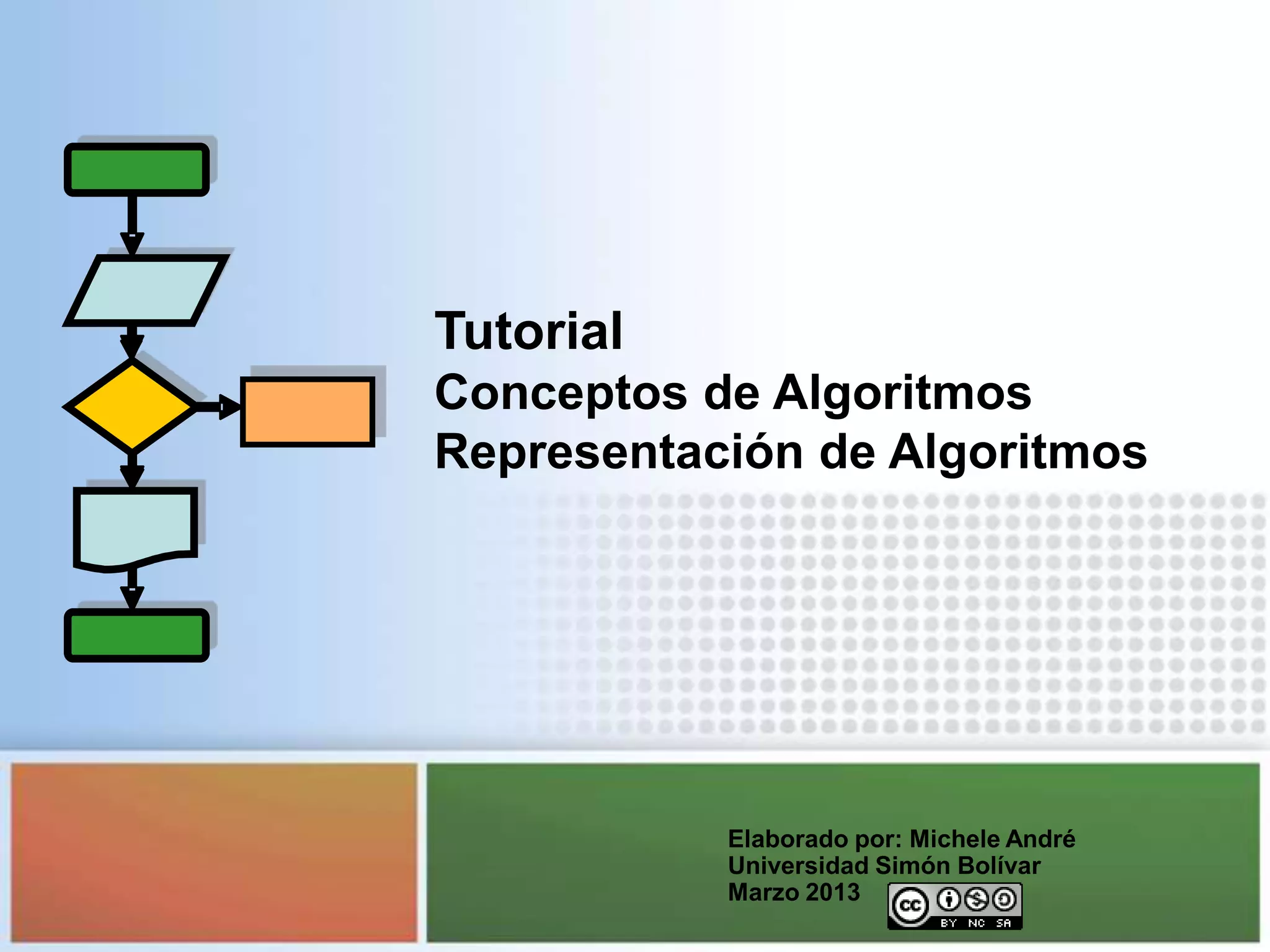

1. Tutorial
Conceptos de Algoritmos
Representación de Algoritmos
Elaborado por: Michele André
Universidad Simón Bolívar
Marzo 2013

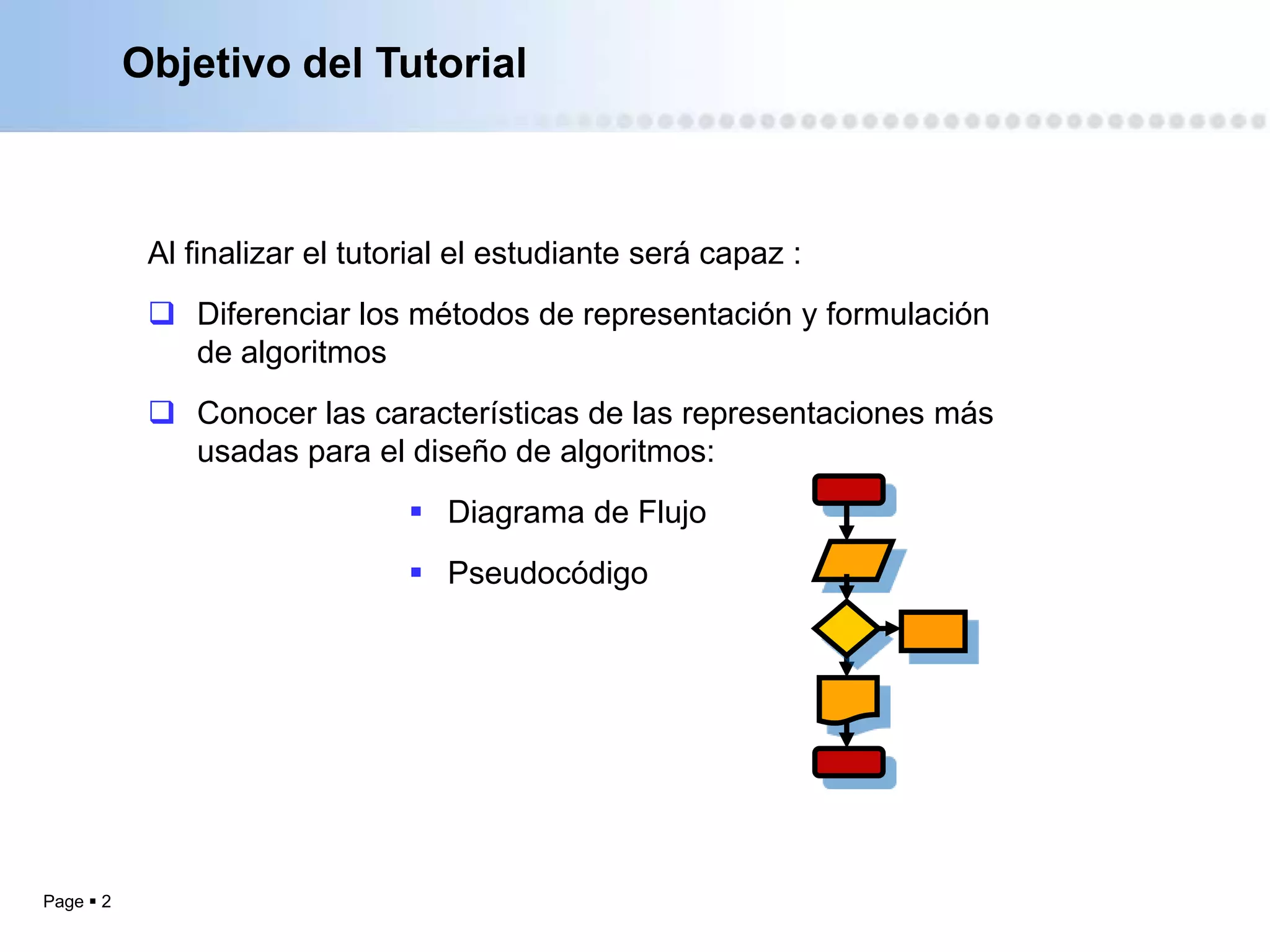

2. Objetivo del Tutorial
Al finalizar el tutorial el estudiante será capaz :
 Diferenciar los métodos de representación y formulación
de algoritmos
 Conocer las características de las representaciones más
usadas para el diseño de algoritmos:
 Diagrama de Flujo
 Pseudocódigo
Page  2

3. Lenguaje Algorítmico
El lenguaje algorítmico es una serie de símbolos y reglas que se
utilizan para representar y diseñar un algoritmo.
Page  3

4. Lenguaje Algorítmico
El lenguaje algorítmico es una serie de símbolos y reglas que se
utilizan para representar y diseñar un algoritmo.
Los tipos de lenguaje algorítmico más utilizados son:
 Gráficos: Es la representación gráfica de las operaciones que
realiza un algoritmo. Se denomina diagrama de flujo.
 No Gráfico: Representa en forma descriptiva las operaciones
que debe realizar un algoritmo. Se conoce como pseudocódigo.
Page  4

5. Diagrama de Flujo
Un diagrama de flujo es la representación
gráfica de un algoritmo.
Page  5

6. Diagrama de Flujo
Un diagrama de flujo es la representación
gráfica de un algoritmo.
La representación gráfica utiliza símbolos
unidos mediante líneas de flujo que muestran la
secuencia lógica de las operaciones o acciones
que debe realizar un computador para producir
resultados,
El flujo de datos en la resolución de problema.
Los símbolos utilizados han sido
normalizados por el ANSI (Instituto
Norteamericano de Normalización).
Page  6

7. Símbolos de los Diagramas de Flujo
Símbolo Símbolo
Inicio/Fin: Indica el Entrada de Datos: por el
inicio y el final de un teclado
diagrama de flujo.
Proceso: Indica una Decisión: Condición que
acción o instrucción se evalúa y según sea
que debe realizar el verdadera o falsa se va
computador. por caminos distintos.
Page  7

8. Símbolos de los Diagramas de Flujo
Símbolo Símbolo
Inicio/Fin: Indica el Entrada de Datos: por el
inicio y el final de un teclado
diagrama de flujo.
Proceso: Indica una Decisión: Condición que
acción o instrucción se evalúa y según sea
que debe realizar el verdadera o falsa se va
computador. por caminos distintos.
Impresora: Indica la Pantalla: Indica la salida
salida de información de información por la
por impresora. pantalla o monitor.
Línea de Flujo: Conectores: Sirven para
Indica la secuencia enlazar dos partes de un
en que se van a diagrama dentro de la
misma página o en
ejecutar las páginas distintas..
Page  8

9. Ejemplo de Diagrama de Flujo
Representación del Algoritmo
para Determinar el Mayor entre Dos Números A y B
INICIO
Leer A y B
SI NO
A>B
“ A es mayor” “ B es mayor”
FIN
Page  9

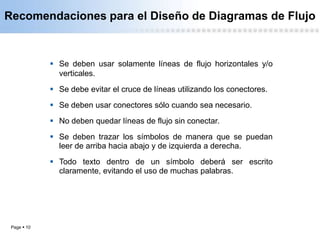

10. Recomendaciones para el Diseño de Diagramas de Flujo
 Se deben usar solamente líneas de flujo horizontales y/o
verticales.
 Se debe evitar el cruce de líneas utilizando los conectores.
 Se deben usar conectores sólo cuando sea necesario.
 No deben quedar líneas de flujo sin conectar.
 Se deben trazar los símbolos de manera que se puedan
leer de arriba hacia abajo y de izquierda a derecha.
 Todo texto dentro de un símbolo deberá ser escrito
claramente, evitando el uso de muchas palabras.
Page  10

11. Pseudocódigo
El pseudocódigo se define como un lenguaje de especificaciones de
algoritmos.
Es la representación narrativa de los pasos que debe seguir un
algoritmo para dar solución a un problema determinado.
Su objetivo es un balance razonable entre la precisión formal de un
lenguaje de programación y la informalidad y legibilidad del lenguaje
natural.
Consta de un conjunto de frases con restricciones que se utilizan en la
especificación de algoritmos e indican el proceso a realizar.
Page  11

12. Ejemplo de Pseudocódigo
Algoritmo para Determinar el Mayor de Dos Números A y B
Inicio
Enteros; A y B
Leer A y B
Si ( A es mayor que B )
entonces
Escribir “A es mayor“
sino
Escribir “B es mayor“
Fin- Si
Fin- Algoritmo
Page  12

13. Diferencias de los Métodos de Representaciones de Algoritmos
Diagrama de Flujo Pseudocódigo
Es la representación gráfica de un Es un lenguaje de especificación
algoritmo, que indica los pasos de algoritmos.
que deben realizarse en el
computador para producir
resultados
Se tienen diferentes símbolos que Es la representación narrativa de
indican diferentes procesos del los pasos que debe seguir un
computador. algoritmo para encontrar la
solución a un problema
determinado.
Los símbolos se relacionan entre Utiliza palabras que indican el
sí mediante líneas que indican el proceso a realizar
orden en en que se deben
ejecutar los procesos.
Page  13

14. Fin del Tutorial
Finalizado el tutorial usted debe ser capaz de:
 Diferenciar los métodos de representación y formulación
de algoritmos
 Conocer las características de las representaciones más
usadas para el diseño de algoritmos:
 Diagrama de Flujo
 Pseudocódigo
Page  14
