Este documento describe los pasos para planificar, diseñar y simular una red LAN cableada, incluyendo considerar el cableado, velocidad, tipos de puertos e interfaces, diseñar la topología para cumplir con los objetivos, analizar los recursos necesarios como servidores, dominios de colisión y ancho de banda, y documentar la red con diagramas lógicos y físicos.

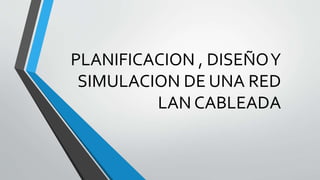

1. PLANIFICACION , DISEÑOY
SIMULACION DE UNA RED
LAN CABLEADA

2. Redes de Área Local (LAN)
• Son redes de propiedad privada, las LAN conectan una serie de ordenadores
confinados en un área geográfica de hasta unos cuantos kilómetros de extensión.
• Por ejemplo una oficina o un edificio. Se usan para conectar computadoras
personales o estaciones de trabajo, con objeto de compartir recursos e
intercambiar información.
• Suelen emplear tecnología de difusión utilizando cables de cobre, cables de fibra
óptica, al que están conectadas todas las máquinas. En el caso de una LAN
Cableada.
• Operan a velocidades entre 10 y 100 Mbps.
• Tienen bajo retardo y experimentan pocos errores.

3. Planificación y Diseño de una red LAN
cableada
PLANIFICACION
Para cumplir con los requisitos de usuario, se debe planificar una LAN. La planificación asegura que se consideren
debidamente todos los requisitos, factores de costo y opciones de implementación.
• Al planificar la instalación del cableado LAN, existen cuatro áreas físicas que se deben considerar:
• Área de trabajo.- Cada área de trabajo tiene un mínimo de dos conectores que pueden utilizarse para conectar un
dispositivo individual a la red.
Cuarto de telecomunicaciones, también denominado servicio de distribución.- El cuarto de telecomunicaciones es el lugar
donde se realizan las conexiones a los dispositivos intermediarios. Estos cuartos contienen dispositivos intermediarios (hubs,
switches, routers y unidades de servicio de datos [DSU]) que conectan la red. Estos dispositivos proporcionan transiciones
entre el cableado backbone y el cableado horizontal.
• Dispositivos que se utilizaran para una LAN particular.- se utilizaran hubs, switches, routers , host, servidores, etc. De
acuerdo al diseño previo.
• Cableado de distribución, también denominado cableado horizontal.’ El cableado horizontal se refiere a los cables que
conectan los cuartos de telecomunicaciones con las áreas de trabajo.

5. Velocidad y tipos de puertos e interfaces
• La necesidad de velocidad está siempre presente en un entorno LAN. Se
encuentran disponibles computadoras más nuevas con NIC incorporadas de
10/100/1000 Mbps.
• La selección de dispositivos de Capa 2 que puedan ajustarse a mayores velocidades
permite a la red evolucionar sin reemplazar los dispositivos centrales.
• Se debe considerar cuidadosamente cuántos puertos UTP se necesitarán y cuántos
puertos de fibra se necesitarán.
• Del mismo modo, se debe considerar cuántos puertos necesitarán una capacidad
de 1 Gbps y cuántos requerirán sólo anchos de banda de 10/100 Mbps.

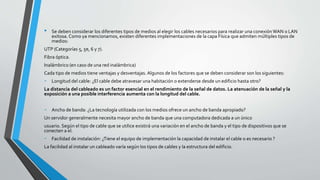

7. • Se deben considerar los diferentes tipos de medios al elegir los cables necesarios para realizar una conexiónWAN o LAN
exitosa. Como ya mencionamos, existen diferentes implementaciones de la capa Física que admiten múltiples tipos de
medios:
UTP (Categorías 5, 5e, 6 y 7).
Fibra óptica.
Inalámbrico (en caso de una red inalámbrica)
Cada tipo de medios tiene ventajas y desventajas. Algunos de los factores que se deben considerar son los siguientes:
- Longitud del cable: ¿El cable debe atravesar una habitación o extenderse desde un edificio hasta otro?
La distancia del cableado es un factor esencial en el rendimiento de la señal de datos. La atenuación de la señal y la
exposición a una posible interferencia aumenta con la longitud del cable.
- Ancho de banda: ¿La tecnología utilizada con los medios ofrece un ancho de banda apropiado?
Un servidor generalmente necesita mayor ancho de banda que una computadora dedicada a un único
usuario. Según el tipo de cable que se utilice existirá una variación en el ancho de banda y el tipo de dispositivos que se
conecten a el.
- Facilidad de instalación: ¿Tiene el equipo de implementación la capacidad de instalar el cable o es necesario ?
La facilidad al instalar un cableado varía según los tipos de cables y la estructura del edificio.

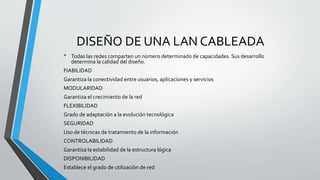

8. DISEÑO DE UNA LAN CABLEADA
• Todas las redes comparten un número determinado de capacidades. Sus desarrollo
determina la calidad del diseño.
FIABILIDAD
Garantiza la conectividad entre usuarios, aplicaciones y servicios
MODULARIDAD
Garantiza el crecimiento de la red
FLEXIBILIDAD
Grado de adaptación a la evolución tecnológica
SEGURIDAD
Uso de técnicas de tratamiento de la información
CONTROLABILIDAD
Garantiza la estabilidad de la estructura lógica
DISPONIBILIDAD
Establece el grado de utilización de red

9. Objetivos del diseño
ORGANIZACIÓN FISICAY FUNCIONAL
Los elementos deben estar ordenados, así mismo se debe establecer una relación de
funcionalidad entre los elementos.
ESTABLECER NECESIDADES
En la estructura, se debe establecer políticas de seguridad y configuración de sistemas, debe
responder a las funciones establecidas (la red tiene una función determinada), y que tipo de
funciones deben tener un mejor servicio (prioridad).
Que tipo de información se trasmitirá, el sistema operativo esta ligado al numero de usuarios,
la topología de la red debe adaptarse a la situación en que esta establecida la red.

10. ANALISIS DE UNA RED LAN
• El análisis establece los recurso necesarios para cumplir con los objetivos del
diseño.
• TIPOS DE SERVIDORES
SERVIDORES DE EMPRESA.- Dan servicio a todo ámbito de red.
SERVIDORES DE GRUPO.- Atienden a peticiones de un grupo de trabajo
reducido. Ofrecen servicios en exclusividad a un conjunto determinado de
usuarios.

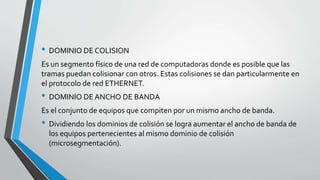

12. • DOMINIO DE COLISION
Es un segmento físico de una red de computadoras donde es posible que las
tramas puedan colisionar con otros. Estas colisiones se dan particularmente en
el protocolo de red ETHERNET.
• DOMINIO DE ANCHO DE BANDA
Es el conjunto de equipos que compiten por un mismo ancho de banda.
• Dividiendo los dominios de colisión se logra aumentar el ancho de banda de
los equipos pertenecientes al mismo dominio de colisión
(microsegmentación).

13. • TOPOLOGIA
• CUELLOS DE BOTELLA
Se debe evitar los cuellos de botella producidos por la mayor densidad de
tráfico.
• PUENTES ASIMETRICOS
Estos dispositivos permiten concentrar componentes de diferentes
topologías. Se utilizan para abrir el ancho de banda del canal de comunicación.

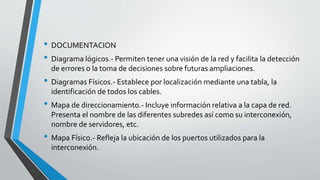

14. • DOCUMENTACION
• Diagrama lógicos.- Permiten tener una visión de la red y facilita la detección
de errores o la toma de decisiones sobre futuras ampliaciones.
• Diagramas Físicos.- Establece por localización mediante una tabla, la
identificación de todos los cables.
• Mapa de direccionamiento.- Incluye información relativa a la capa de red.
Presenta el nombre de las diferentes subredes así como su interconexión,
nombre de servidores, etc.
• Mapa Físico.- Refleja la ubicación de los puertos utilizados para la
interconexión.

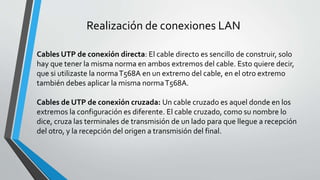

15. Realización de conexiones LAN
Cables UTP de conexión directa: El cable directo es sencillo de construir, solo
hay que tener la misma norma en ambos extremos del cable. Esto quiere decir,
que si utilizaste la normaT568A en un extremo del cable, en el otro extremo
también debes aplicar la misma normaT568A.
Cables de UTP de conexión cruzada: Un cable cruzado es aquel donde en los
extremos la configuración es diferente. El cable cruzado, como su nombre lo
dice, cruza las terminales de transmisión de un lado para que llegue a recepción
del otro, y la recepción del origen a transmisión del final.

17. TABLA IP
Host IP
PC0 192.168.1.3 255.255.255.0
PC1 192.168.1.4 255.255.255.0
PC2 192.168.1.5 255.255.255.0
PC3 192.168.1.6 255.255.255.0
/24
Mascara
