Este documento describe la simulación de una guía de onda rectangular de 2,4 GHz realizada con el programa FEKO. Se construyó una guía de onda rectangular con un puerto de entrada y salida. Se muestran las dimensiones de la guía, la propagación de los campos electromagnéticos y los parámetros S11 obtenidos. El objetivo es estudiar el comportamiento de una guía de onda rectangular a una frecuencia de 2,4 GHz.

1. Universidad Fermín Toro.
Vicerrectorado Académico.
Facultad de Ingeniería.
Cabudare – Edo. Lara.
Guía de Onda Rectangular.
2,4GHz.
• DE GOUVEIA Yulimar.
• YÉPEZ Andrea.
Prof. Erick Hernández.
Proyecto de Microondas.

2. Guía de Onda.
Puede ser definida como una estructura
destinada a la propagación dirigida y acotada de
radiación electromagnética.
El medio dieléctrico en el que ésta
propagación se produce está limitado, ya sea por un
material conductor (para microondas y
radiofrecuencia) o por otro dieléctrico
(para frecuencias ópticas).
Desde el punto de vista geométrico las formas más comunes,
aunque no únicas, son las Guías de Ondas Rectangulares,
Circulares, entre otros.
Para nuestro caso de estudio, se va a trabajar con una Guía de Onda
Rectangular, la cual es aquella cuya sección transversal es
rectangular.

3. Ventajas de una Guía de Onda.
 Blindaje total, eliminando pérdidas por radiación.
 No hay pérdidas en el dieléctrico, pues no hay aisladores dentro.
 Las pérdidas por conductor son menores, pues solo se emplea un
conductor.
 Mayor capacidad en el manejo de potencia.
 Construcción más simple que un coaxial.
Una guía de onda es un tubo conductor a través del cual se transmite la
energía en la forma de ondas electromagnéticas.
El tubo actúa como un contenedor que confina las ondas en un espacio
cerrado.
Los campos electromagnéticos son propagados a través de la guía de onda
por medio de reflexiones en sus paredes internas, que son consideradas
perfectamente conductoras.

4. Guía de Onda Rectangular
2,4GHz.
Empleando como
como simulador, el
programa FEKO,
donde se procedió
a realizar la
construcción de
una Guía de Onda
Rectangular con
una Frecuencia de
2,4GHz.

5. Guía de Onda Rectangular
Puertos de la Guía
2,4GHz.
de Onda:
Puerto de Entrada.
Puertos de la Guía
de Onda:
Puerto de Salida

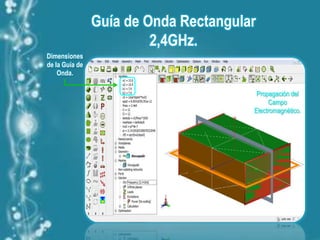

6. Guía de Onda Rectangular
2,4GHz.
Dimensiones
de la Guía de
Onda.
Propagación del
Campo
Electromagnético.

7. Guía de Onda Rectangular
2,4GHz.
 Propagación del Campo
Campo Magnético
Electromagnético. de la Guía de Onda.
Campo Eléctrico de
la Guía de Onda.

8. Guía de Onda Rectangular
2,4GHz.
Corrida de la
Guía de Onda
Rectangular en
MESH.

9. Guía de Onda Rectangular
2,4GHz.
Parámetros de la
Matriz (S11) para
la Guía de Onda
Rectangular de
2,4GHz.

10. Guía de Onda Rectangular
2,4GHz.
Grafica de los
Parámetros de la Matriz
(S11) para la Guía de
Onda Rectangular de
2,4GHz.
