UNIVERSIDAD FERMIN TORO
     FACULTAD DE INGENIERÍA
 ESCUELA DE TELECOMUNICACIONES




GUIA DE ONDA
                INTEGRANTES
                Carlos Castro C.I 20.545.542
                Katerine Díaz C.I 17.858.510
                Crismary Colmenarez C.I 20.236.712
¿Qué es una guía de onda?
   Son estructuras que consisten de un solo conductor.
Hay dos tipos usados comúnmente: de sección
rectangular y de sección circular. También hay elípticas y
flexibles.

    Sus pérdidas son menores que las de líneas de Tx en
las frecuencias usadas ( por lo general, arriba de 3 GHz);
y también son capaces de transportar mayores potencias
que una línea coaxial de las mismas dimensiones.
Modos de Operación

    Los modos se designan según las
direcciones que los campos eléctrico y
magnético de la onda electromagnética
asumen respecto de la dirección de
propagación

    En general son posibles dos modos, que
se denominan en consideración al campo
que sea siempre transversal a la dirección
de propagación: Transversal Eléctrico (TE) y
Transversal Magnético (TM).
Tipos de Guía de Ondas

     Algunas de éstas son:

      Guías de Onda Circulares: La guía de onda circular es por mucho
     la    más común, pero esta es más utilizada para radares y
     microondas.
        El comportamiento de las ondas electromagnéticas en la guía de
     onda circular es el mismo como en la guía de onda rectangular.


Guía de Onda Acanalada: Este tipo de guías permite la
operación a frecuencias más bajas para un tamaño
determinado. Sin embargo, las guías de onda acanaladas son
más costosas de fabricar que la guía de onda rectangular
estándar
Guías de Onda Flexibles: Consisten de listones envueltos en
   espiral de latón o cobre. La parte exterior está cubierta con una
   capa suave dieléctrica por lo general conformada de hule, para
   mantener la guía de onda hermética contra agua y aire.




Guía de Onda Rectangular: Son las formas más comunes de
guías de onda. La energía electromagnética se propaga a través
del espacio libre como ondas electromagnéticas transversales
(TEM) con un campo magnético, un campo eléctrico
perpendiculares entre sí.

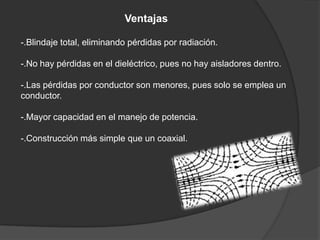

Ventajas

-.Blindaje total, eliminando pérdidas por radiación.

-.No hay pérdidas en el dieléctrico, pues no hay aisladores dentro.

-.Las pérdidas por conductor son menores, pues solo se emplea un
conductor.

-.Mayor capacidad en el manejo de potencia.

-.Construcción más simple que un coaxial.
Desventajas


-. La instalación y la operación de un sistema de guía de
onda son más complejas.

-. Una guía de onda solo puede operar por encima de cierta
frecuencia que es llamada frecuencia de corte y, por lo tanto
actúa como un filtro pasa altas

-. Considerando la dilatación y contracción con la
temperatura, se debe sujetar mediante soportes especiales.

-. En algunos casos la guía de onda puede tener altos costos
monetario
Diseño de la guía de Onda




       Aquí se observa como esta compuesta el
     circuito interno de una guía de onda

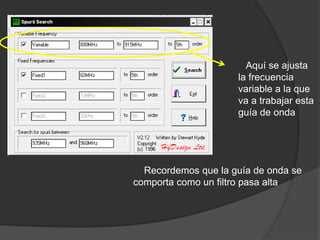

Aquí se ajusta
                     la frecuencia
                     variable a la que
                     va a trabajar esta
                     guía de onda




  Recordemos que la guía de onda se
comporta como un filtro pasa alta

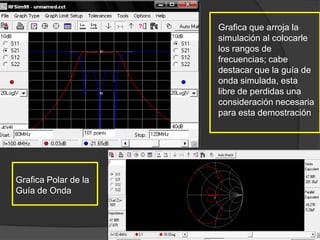

Grafica que arroja la
                      simulación al colocarle
                      los rangos de
                      frecuencias; cabe
                      destacar que la guía de
                      onda simulada, esta
                      libre de perdidas una
                      consideración necesaria
                      para esta demostración




Grafica Polar de la
Guía de Onda

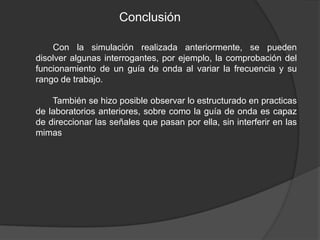

Conclusión

    Con la simulación realizada anteriormente, se pueden
disolver algunas interrogantes, por ejemplo, la comprobación del
funcionamiento de un guía de onda al variar la frecuencia y su
rango de trabajo.

    También se hizo posible observar lo estructurado en practicas
de laboratorios anteriores, sobre como la guía de onda es capaz
de direccionar las señales que pasan por ella, sin interferir en las
mimas
