La guía de onda es una estructura que consiste en un solo conductor y transporta ondas electromagnéticas. Existen dos tipos comunes: de sección rectangular y circular. Proporcionan menores pérdidas que las líneas de transmisión a frecuencias superiores a 3 GHz y pueden transportar mayor potencia que una línea coaxial del mismo tamaño.

1. GUIA DE ONDA

2. DEFINICIÓN
Son estructuras que consisten de un solo conductor.
Hay dos tipos usados comúnmente: de sección
rectangular y de sección circular. También hay
elípticas y flexibles. Sus pérdidas son menores que
las de líneas de Tx en las frecuencias usadas ( por lo
general, arriba de 3 GHz);y también son capaces
de transportar mayores potencias que una línea
coaxial de las mismas dimensiones.

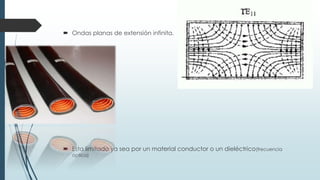

3.  Ondas planas de extensión infinita.
 Esta limitado ya sea por un material conductor o un dieléctrico(frecuencia
óptica)

5. Guías de Onda Circulares
La guía de onda circular
es por mucho la más
común, pero esta es más
utilizada para radares y
microondas.
El
comportamiento de las
ondas
electromagnéticas en la
guía de onda circular es
el mismo como en la
guía
de
onda
rectangular.

6. Guía de Onda Acanalada
Este tipo de guías permite la
operación a frecuencias más
bajas para un tamaño
determinado. Sin embargo,
las guías de onda
acanaladas son más
costosas de fabricar que la
guía de onda rectangular
estándar.

7. Guías de Onda Flexibles
Consisten de listones envueltos
en espiral de latón o cobre. La
parte exterior está cubierta con
una capa suave dieléctrica por
lo general conformada de hule,
para mantener la guía de onda
hermética contra agua y aire.

8. Guía de Onda Rectangular
Son las formas más comunes
seguías de onda. La energía
electromagnética se propaga a
través del espacio libre como
ondas
electromagnéticas
transversales(TEM)
con
un
campo magnético, un campo
eléctrico perpendiculares entre
sí.

9. Potencia de transmisión
 La potencia depende de como entre la onda
 Existen diferentes tipos de entrada:
inyección en sonda vertical
la onda viaja en diagonal reflejándose
pared en pared llamada TE
de
inyección por sonda horizontal
es una antena horizontal insertada en un circuito cerrado
esto produce un cortocircuito haciendo la potencia
máxima. esta es llamada TM.
inyección por espiral
es una onda polarizada en forma horizontal.

10. Tipo de guía de ondas
Guía de Onda Flexible Banda Ku Flexible con
flange WR75 Un flange plano otro con surco.
Guía de Onda Flexible BanGuia de Onda Flexible
Banda C Con flange WR137. Un flange plano y
otro con surco.
Precios
Advanced Microwave Components Guías de
Onda Rígida Retorcida Modelo AMCTW137GG4B Con flange WR137.
Guía de onda elíptica HELIAX Andrew 5.925 6.425 GHz Modelo EW 52-59
Guía de onda elíptica HELIAX 13.75 - 14.8 GHz
Model EW132-137 forro de PE negro.
precio
2': US$285.00
3': US295.00
4': US$340.00
6': US$450.00
2': US$480.00
3': US$550.00
4': US$600.00
6': US$650.00
4" US$325.00
Others Available
US$ 33.00/ft
USD$ 19.80/ft
Conector para guía de onda elíptica Andrew EW52 Modelo 252SE
US$ 420.00
Conector HELIAX Modelo 1132SC para guía de
onda elíptica EW132
US$375.00
Norsat Aislador para Guía de Onda Banda Ka
Modelo ISO-Ka-A + Frecuencia
US$ Call / Llame
18.2 ~ 19.2 GHz

11. Grafica que arroja la simulación al
colocarle los rangos de frecuencias;
cabe destacar que la guía de onda
simulada, esta libre de perdidas una
consideración necesaria para esta
demostración.

12. Grafica Polar
de la Guía de Onda

13. VENTAJAS
• Blindaje total, eliminando pérdidas por radiación.
• No hay pérdidas en el dieléctrico, pues no hay aisladores
dentro.
• Las pérdidas por conductor son menores, pues solo se
emplea un conductor.
• Mayor capacidad en el manejo de potencia.
• Construcción más simple que un coaxial.

14. DESVENTAJAS
• La instalación y la operación de un sistema de guía de onda
son más complejas.
• Una guía de onda solo puede operar por encima de cierta
frecuencia que es llamada frecuencia de corte y, por lo
tanto actúa como un filtro pasa altas.
• Considerando la dilatación y contracción con la
temperatura, se debe sujetar mediante soportes especiales.
• En algunos casos la guía de onda puede tener altos costos
monetario.
