Las guías de onda son estructuras que guían ondas electromagnéticas. Pueden ser de sección rectangular o circular y se usan comúnmente en sistemas de microondas debido a sus bajas pérdidas. Existen diferentes tipos de componentes como atenuadores, acopladores y uniones que se usan con guías de onda para manejar señales de microondas.

1. REPUBLICA BOLIVARIANA DE VENEZUELAUNIVERSIDAD FERMIN TOROFACULTAD DE INGENERIA “Elementos principales en sistemas de microondas”Sección: M8-17Alumnos:Frank Hernández

2. Maria G. MartinezGuía de onda:En electromagnetismo y en telecomunicación, una guía de onda es cualquier estructura física que guía ondas electromagnéticas.Dependiendo de la frecuencia, se pueden construir con materiales conductores o dieléctricos. Generalmente, cuanto más baja es la frecuencia, mayor es la guía de onda. Las guías de onda también puede tener dimensiones de pocos centímetros. Un ejemplo puede ser aquellas utilizadas por los satélites de EHF y por los radares.Los modos de propagación dependen de la longitud de onda de la polarización y de las dimensiones de la guía. El modo longitudinal de una guía de onda es un tipo particular de onda estacionaria formado por ondas confinadas en la cavidad.

3. Hay dos tipos usados comúnmente: De sección rectangular y de sección circular. También hay elípticas y flexibles.

4. Sus pérdidas son menores que las de líneas de tx en las frecuencias usadas (arriba de 3 GHz); y también son capaces de transportar mayores potencias que una línea coaxial de las mismas dimensiones.Ventajas:Blindaje total, eliminando pérdidas por radiación.No hay pérdidas en el dieléctrico, pues no hay aisladores dentro.Las pérdidas por conductor son menores, pues solo se emplea un conductor.Mayor capacidad en el manejo de potencia.Construcción más simple que un coaxial.Desventajas:La instalación y la operación de un sistema de GO son más complejas. Por ejemplo: Los radios de curvatura deben ser mayores a una l para evitar atenuación. Considerando la dilatación y contracción con la temperatura, se debe sujetar mediante soportes especiales.Se debe mantener sujeta a presurización para mantener las condiciones de uniformidad del medio interior.

5. Modos de Operación de la guía de onda:Una GO puede propagar, en teoría, un número infinito de tipos distintos de onda electromagnética. Cada uno de estos tipos o modos presenta una configuración distinta de campos eléctrico y magnético, y la denominación de cada modo obedece a esa configuración.Cada modo tiene una frecuencia crítica, debajo de la cual no se propagará.Para un tamaño particular de GO, el modo correspondiente a la menor frecuencia de corte se denomina modo principal. Este será el único modo propagado si la frecuencia es mayor a la 1ª frecuencia de corte, pero menor a la frecuencia de corte del segundo modo.La longitud de onda de corte del modo principal para una GO con aire en su interior es igual a dos veces la dimensión mayor (rectangular), o de 1.71 veces el diámetro (circular).

6. Las guías de onda son muy adecuadas para transmitir señales debido a su bajas pérdidas. Por ello, se usan en microondas, a pesar de su ancho de banda limitado y volumen, mayor que el de líneas impresas o coaxiales para la misma frecuencia.Guía de ondas de 200 mmGuía de ondas de latón, niquelada.Tipo de guías de ondas: R100

7. Algunos tipos de Guía de onda:Guía de onda para adaptación cable coaxial (bocina): Guía de onda rectangular:

8. Terminal para guía de ondasEste componente se emplea para la absorción de ondas TE10 en guías de ondas rectangulares.Para ello se requiere en lo posible un factor de reflexión muy pequeño (ideal r = 0).Diseño:Guía de ondas de latón, niquelada.Datos técnicos:Factor de reflexión:r = 0,02 (- 35 dB) a 9,40 GHz,r = 0,03 (- 30 dB) a 8 GHz...12 GHzTipo de guía de ondas: R100Longitud: 85 mm

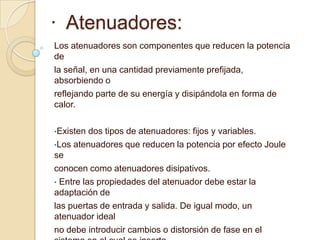

9. · Atenuadores:Los atenuadores son componentes que reducen la potencia dela señal, en una cantidad previamente prefijada, absorbiendo oreflejando parte de su energía y disipándola en forma de calor.Existen dos tipos de atenuadores: fijos y variables.

10. Los atenuadores que reducen la potencia por efecto Joule seconocen como atenuadores disipativos. Entre las propiedades del atenuador debe estar la adaptación delas puertas de entrada y salida. De igual modo, un atenuador idealno debe introducir cambios o distorsión de fase en el sistema en el cual se inserta.

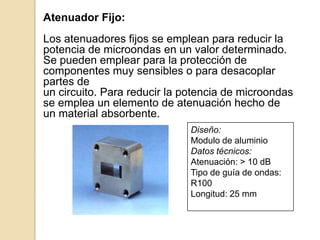

11. Atenuador Fijo:Los atenuadores fijos se emplean para reducir la potencia de microondas en un valor determinado.Se pueden emplear para la protección de componentes muy sensibles o para desacoplar partes deun circuito. Para reducir la potencia de microondas se emplea un elemento de atenuación hecho deun material absorbente.Diseño:Modulo de aluminioDatos técnicos:Atenuación: > 10 dBTipo de guía de ondas: R100Longitud: 25 mm

12. Atenuador variable:Se requiere para la reducción de la potencia disponible demicroondas, p.ej. para hacer que el detector opere en la zonacuadrática de su curva característica. Para este fin, a lo largo del eje de la guía de ondas y paralela al campo eléctrico, se coloca una paleta de atenuación, la que se regula mediante un tornillomicrométrico.Diseño:Guía de ondas de aluminio con elementos de conexión rápida LD. Mecánica libre de histéresis contornillo micrométrico. La curva característica de atenuación esta representada en la carcasa.

13. T mágica Es un acoplador híbrido de 180º muy extendido en tecnología de guía de ondas. Se emplea en el caso de ramificaciones de potencia, en las cuales debe evitarse el desacople de impedancias mediante elementos de transformación especiales.

14. Los brazos 2 y 3 forman una unión T – plano H, así que cuando 1 es el puerto de entrada, las salidas 2 y 3 están en fase. El puerto 4 queda aislado, porque las líneas de campo corresponden a un modo al corte.
