El documento presenta un proyecto de una mina piloto desarrollado por estudiantes de BDO entre 2017-2019. El objetivo principal es realizar trabajos de ruptura de roca en CETEMIN sin usar explosivos, obteniendo un avance horizontal a bajo costo. Se utilizará cemento expansivo Chema Crack en 133 taladros horizontales de 40mm de diámetro. El proyecto se llevará a cabo en Chosica, Lima para que los estudiantes apliquen conocimientos en seguridad minera, perforación y gestión.

1. PRESENTADO POR:
BDO EXPLOTACION DE MINAS 2017 – 2019
PROYECTO MINA PILOTO

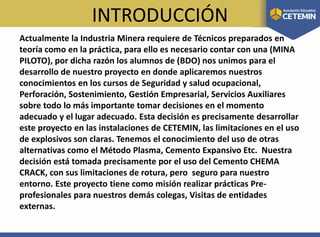

2. INTRODUCCIÓN
Actualmente la Industria Minera requiere de Técnicos preparados en
teoría como en la práctica, para ello es necesario contar con una (MINA
PILOTO), por dicha razón los alumnos de (BDO) nos unimos para el
desarrollo de nuestro proyecto en donde aplicaremos nuestros
conocimientos en los cursos de Seguridad y salud ocupacional,
Perforación, Sostenimiento, Gestión Empresarial, Servicios Auxiliares
sobre todo lo más importante tomar decisiones en el momento
adecuado y el lugar adecuado. Esta decisión es precisamente desarrollar
este proyecto en las instalaciones de CETEMIN, las limitaciones en el uso
de explosivos son claras. Tenemos el conocimiento del uso de otras
alternativas como el Método Plasma, Cemento Expansivo Etc. Nuestra
decisión está tomada precisamente por el uso del Cemento CHEMA
CRACK, con sus limitaciones de rotura, pero seguro para nuestro
entorno. Este proyecto tiene como misión realizar prácticas Pre-
profesionales para nuestros demás colegas, Visitas de entidades
externas.

3. Objetivos
Objetivo Principal
• Realizar los trabajos de ruptura de la roca que encontramos en la boca
mina CETEMIN para obtener un avance horizontal, utilizando técnicas
donde no emplearemos explosivos y obtendremos costos mínimos.
Objetivos Específicos:
• Nivelación del frente.
• Evaluación de un sostenimiento.
• Realización de taladros mediante perforación horizontal.
• Tener una labor que represente en forma real a una operación minera.

4. UBICACIÓN GEOGRÁFICA DEL PROYECTO
 Ubicación Geográfica del Distrito de CHOSICA.
El distrito de Lurigancho-Chosica es un distrito de la
provincia de Lima, ubicada en el departamento
homónimo, en el Perú. Se sitúa en la parte oriental de la
provincia, en la cuenca media del río Rímac. Limita al
norte con el Distrito de San Antonio de Chaclla y al este
con el Distrito de Santa Eulalia, ambos distritos
pertenecientes a la provincia de Huarochirí, al sur con los
distritos de Chaclacayo y Ate, y al oeste con el distrito de
San Juan de Lurigancho., El Distrito de CHOSICA tiene un
área de 236.5 km².

5. LOCALIZACIÓN DEL PROYECTO “MINA PILOTO”.
El proyecto minero “Mina Piloto” se encuentra ubicado
en el Centro Tecnológico Minero dentro del distrito de
CHOSICA. Actualmente, está en etapa de estudios
geológicos por parte de los estudiantes de Explotación de
minas BDO.
Según el estudio de caracterización realizado por los
estudiantes BDO, el área de influencia de la “Mina BECA”,
cuenta con datos recolectados por los mismos, lo cual al
unirlo con datos del Centro Tecnológico Minero, nos
arroja una ubicación mas detallada.

7. CRONOGRAMA
CRONOGRAMA DE OPERACIÓN
ACTIVIDAD
Ene-19 Feb-19 Mar-19 ABRIL
14 15 16 17 18 21 22 23 24 25 26 29 30 31 2 3 4 5 6 7 11 12 13 14 15 18 19 20 21 22 25 26 27 28 1 4 5 6 7 8 26 27 28 29 1 2 3 4 5 8 9 10 11 12
INVESTIGACION DE INFORMACION
ELABORACION DEL PROYECTO
PRESENTACION DE PROYECTO
EXPLOSICION DE PROYECTO
APROBACION DE PROYECTO
ADQUISICION DE MATERIALES
PERFORACION
CARGUIO DE TALADROS PERFORADOS
DESATADO LIMPIEZA Y ACARREO

8. DESCRIPCIÓN DEL PRODUCTO
Cemento expansivo Chema Crack
Descripción
Chema crack es un mortero expansivo no explosivo para la
ejecución de demoliciones sin detonación con total seguridad. Su
enorme poder de expansión lo convierte en la alternativa definitiva
al explosivo convencional a los medios mecánicos. Permite ejecutar
demoliciones sin producir ruido, vibraciones o desprendimientos de
manera rápida sencilla, segura y económica frente a los medios
tradicionales.

9. PREPARACIÓN Y APLICACIÓN DEL PRODUCTO
• En un recipiente limpio mezclar el CHEMA CRACK en polvo con agua limpia y fría a
razón de 1 a 1.2 litros por bolsa de 5kg (20 a 24% de agua respecto al peso de
CHEMA CRACK). Esta cantidad de agua permite una buena mezcla y brinda la
fluidez adecuada para el llenado de perforaciones de hasta 6 metros. No añadir
más agua de la indicada. Tener en cuenta que el agua debe ser potable, sin
impurezas y no debe exceder los 20°C.
• Mezcle con ayuda de una batidora eléctrica de bajas revoluciones hasta obtener
un producto homogéneo y sin grumos. El tiempo de mezclado será como mínimo
2 minutos. Se recomienda un mezclador mecánico de baja revolución, el mezclado
manual no garantiza un mezclado uniforme.
• Una vez realizada la mezcla se disponen de 5 minutos para verterlo en la
perforación realizada con el taladro.
• Cuando la temperatura ambiente sea superior a 22°C, la temperatura del agua de
amasado no debe ser superior a 10°C. Cuando la temperatura ambiente sea
inferior a 22°C, la temperatura del agua de amasado puede estar entre 10 y 20°C.

10. VENTAJAS:
• Altísimo poder de expansión por encima de las 7000 tn/m2
• Aplicable tanto en exterior como en lugares cerrados y de baja accesibilidad.
• Garantiza una rotura segura, precisa, sin ruido ni vibración, sin gases, chispas ni
elementos contaminantes.
• No condiciona ni paraliza ningún trabajo en obra.
• Demoliciones mucho mas rápido y económico que las efectuadas con maquinaria
pesada y grandes martillos hidráulicos.
• no origina daños en los ecosistemas, resultando un recurso insustituible en
demoliciones submarinas.
• Especialmente indicando en zonas con riesgo de existencia de productos
explosivos o inflamantes.
• Muy fácil de emplear, tanto en grandes obras o pequeños proyectos.
• No es tóxico ni inflamable. Respetuoso con el medio ambiente.

11. Uso en Minería y Construcción Civil
• Corte de rocas en grande superficie.
• Grandes desmontes rocosos o de concreto en general.
• Excavaciones en suelos rocosos entre edificaciones y muros perimétricos sin
ocasionar ningún daño.
• Trabajos en viviendas o canales tendidos eléctricos u otras estructuras.
• Demolición submarina.
• Demolición de bloques de concreto en general.
• Rotura de estructuras de concreto armado en pilares, vigas, muros, etc.
• Roturas de elementos arquitectónicos que no puedan ser sometidos a vibraciones.
• Eliminación de grandes bloques de roca en cimentaciones y sótanos.
• Demolición puntuales en interiores y zonas de difícil accesibilidad.
• Trabajos de demolición segura en todo de industria.

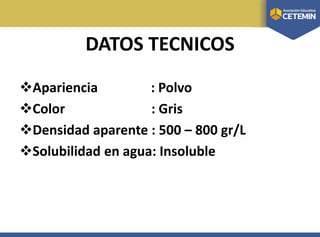

12. DATOS TECNICOS
Apariencia : Polvo
Color : Gris
Densidad aparente : 500 – 800 gr/L
Solubilidad en agua: Insoluble

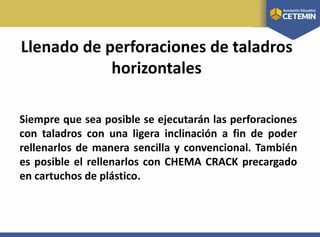

13. Llenado de perforaciones de taladros
horizontales
Siempre que sea posible se ejecutarán las perforaciones
con taladros con una ligera inclinación a fin de poder
rellenarlos de manera sencilla y convencional. También
es posible el rellenarlos con CHEMA CRACK precargado
en cartuchos de plástico.

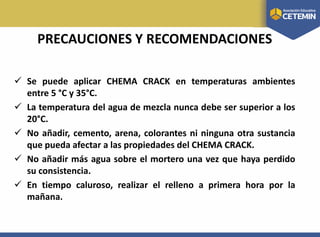

14. PRECAUCIONES Y RECOMENDACIONES
 Se puede aplicar CHEMA CRACK en temperaturas ambientes
entre 5 °C y 35°C.
 La temperatura del agua de mezcla nunca debe ser superior a los
20°C.
 No añadir, cemento, arena, colorantes ni ninguna otra sustancia
que pueda afectar a las propiedades del CHEMA CRACK.
 No añadir más agua sobre el mortero una vez que haya perdido
su consistencia.
 En tiempo caluroso, realizar el relleno a primera hora por la
mañana.

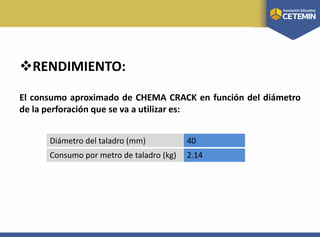

15. RENDIMIENTO:
El consumo aproximado de CHEMA CRACK en función del diámetro
de la perforación que se va a utilizar es:
Diámetro del taladro (mm) 40
Consumo por metro de taladro (kg) 2.14

16. EJECUCION DE TALADROS
TIPO DE SOPORTE DISTANCIA
(como
múltiplo del ф
del taladro
SEPARACION ESTANDAR
ENTRE TALADROS (mm)
CONSUMO
(Kg/m2)
Taladro de 30
mm
Taladro de 40
mm
BOLOS SUELTOS Roca Blanda 12 - 16 360 – 480 480 – 640 3.5 – 5.5
Roca Semidura 10 - 13 300 – 390 400 – 520 4.8 – 8.5
Roca Dura 6 - 11 180 – 330 240 – 440 7.5 - 11
ROCA
(Dos caras
libres)
Roca Blanda 10 - 15 300 – 450 400 – 600 5.5 - 11
Roca Semidura 8 - 12 240 – 360 320 – 480 8.5 – 15.7
Roca Dura 5 - 10 150 – 300 200 – 400 10 - 21
HORMIGON En Masa 10 - 15 300 – 450 400 – 600 5.6 - 11
Armado 5 - 8 150 – 240 200 – 320 21 - 35

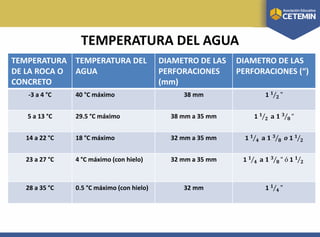

17. TEMPERATURA DEL AGUA
TEMPERATURA
DE LA ROCA O
CONCRETO
TEMPERATURA DEL
AGUA
DIAMETRO DE LAS
PERFORACIONES
(mm)
DIAMETRO DE LAS
PERFORACIONES (“)
-3 a 4 °C 40 °C máximo 38 mm 1 𝟏
𝟐 "
5 a 13 °C 29.5 °C máximo 38 mm a 35 mm 1 𝟏
𝟐 𝐚 𝟏 𝟑
𝟖 “
14 a 22 °C 18 °C máximo 32 mm a 35 mm 1 𝟏
𝟒 𝐚 𝟏 𝟑
𝟖 𝒐 1 𝟏
𝟐
23 a 27 °C 4 °C máximo (con hielo) 32 mm a 35 mm 1 𝟏
𝟒 𝐚 𝟏 𝟑
𝟖 “ ó 1 𝟏
𝟐
28 a 35 °C 0.5 °C máximo (con hielo) 32 mm 1 𝟏
𝟒 "

18. CICLO DE MINADO Y EVALUACIÓN
 Realizamos la inspección del área aplicando las
herramientas de gestión.
 Luego realizamos el desatado de las rocas (barretillas).
 Conocimiento del tipo de roca(II, IV), luego realizamos el
calculo matemático para diseñar la malla de perforación
como resultado se obtiene 133 taladros que se va perforar.
 Carguío, usamos el tubo PVC con una longitud de 30 cm
con una perforación de 40 mm de diámetro.
 El sostenimiento que vamos a utilizar consiste en MALLA
electro soldada y pernos SPLISET.
 Limpieza del área de trabajo por medio de lampas y luego
la ganga lo derivamos a la parte posterior de la mina piloto

19. MALLA DE PERFORACIÓN
CARASLIBRE 3
ARRANQUES 10
AYUDAS-1 8
AYUDAS-2 12
AYUDAS-3 18
AYUDAS-4 24
AYUDAS-5 27
CUADRADORES 14
ALZAS 10
ARRASTRES 7
TOTAL 133
DATOS
2.30 mts.
2
.
7
0

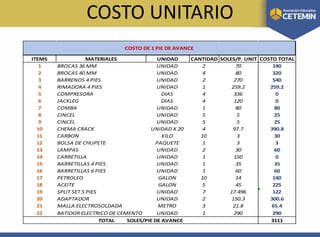

20. COSTO UNITARIO
ITEMS MATERIALES UNIDAD CANTIDAD SOLES/P. UNIT COSTO TOTAL
1 BROCAS 36 MM UNIDAD 2 70 140
2 BROCAS 40 MM UNIDAD 4 80 320
3 BARRENOS 4 PIES UNIDAD 2 270 540
4 RIMADORA 4 PIES UNIDAD 1 259.2 259.2
5 COMPRESORA DIAS 4 336 0
6 JACKLEG DIAS 4 120 0
7 COMBA UNIDAD 1 80 80
8 CINCEL UNIDAD 5 5 25
9 CINCEL UNIDAD 5 5 25
10 CHEMA CRACK UNIDAD X 20 4 97.7 390.8
11 CARBON KILO 10 3 30
12 BOLSA DE CHUPETE PAQUETE 1 3 3
13 LAMPAS UNIDAD 2 30 60
14 CARRETILLA UNIDAD 1 150 0
15 BARRETILLAS 4 PIES UNIDAD 1 35 35
16 BARRETILLAS 6 PIES UNIDAD 1 60 60
17 PETROLEO GALON 10 14 140
18 ACEITE GALON 5 45 225
19 SPLIT SET 5 PIES UNIDAD 7 17.496 122
20 ADAPTADOR UNIDAD 2 150.3 300.6
21 MALLA ELECTROSOLDADA METRO 3 21.8 65.4
22 BATIDOR ELECTRICO DE CEMENTO UNIDAD 1 290 290
3111TOTAL SOLES/PIE DE AVANCE
COSTO DE 1 PIE DE AVANCE

21. CONCLUSIONES Y RECOMENDACIONES
