RESISTENCIA DE LOS LADRILLOS A COMPRENSION

UPN
TRABAJO DE TESISI
GRUPO n°05
Curso:
Tecnología del concreto
JOSE CERDAN MUÑOZ
2015

“ESTUDIO DE LAS PROPIEDADES DE
RESISTENCIA A LA COMPRESIÓN, ABSORCIÓN,
ABSORCIÓN MÁXIMA Y SUCCIÓN DE LOS
LADRILLOS DE ARCILLA ARTESANALES DE
ACUERDO A LA ALTURA DE COCCIÓN EN EL
HORNO DE LAS LADRILLERAS DEL CASERÍO
CERRILLO.”
PROFESOR: ING:CACHI CERNA GABRIEL

CAPÍTULO 1. INTRODUCCIÓN

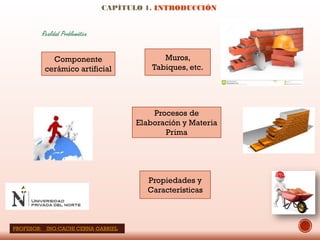

Realidad Problemática
Procesos de
Elaboración y Materia
Prima
Propiedades y
Características
Componente
cerámico artificial
Muros,
Tabiques, etc.

Formulación del Problema

Justificación
LADRILLERAS
ARTESANALES
CONTROL DE
CALIDAD
PROPIEDADES

Limitaciones

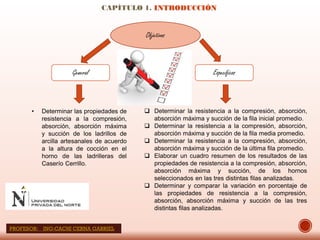

Objetivos
General Específicos
• Determinar las propiedades de
resistencia a la compresión,
absorción, absorción máxima
y succión de los ladrillos de
arcilla artesanales de acuerdo
a la altura de cocción en el
horno de las ladrilleras del
Caserío Cerrillo.
 Determinar la resistencia a la compresión, absorción,
absorción máxima y succión de la fila inicial promedio.
absorción máxima y succión de la fila media promedio.
absorción máxima y succión de la última fila promedio.
 Elaborar un cuadro resumen de los resultados de las
propiedades de resistencia a la compresión, absorción,
absorción máxima y succión, de los hornos
seleccionados en las tres distintas filas analizadas.
 Determinar y comparar la variación en porcentaje de
las propiedades de resistencia a la compresión,
absorción, absorción máxima y succión de las tres
distintas filas analizadas.

CAPÍTULO 2. MARCO TEÓRICO

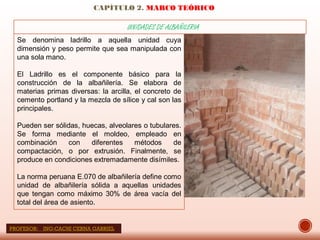

UNIDADES DE ALBAÑILERIA
Se denomina ladrillo a aquella unidad cuya
dimensión y peso permite que sea manipulada con
una sola mano.
El Ladrillo es el componente básico para la
construcción de la albañilería. Se elabora de
materias primas diversas: la arcilla, el concreto de
cemento portland y la mezcla de sílice y cal son las
principales.
Pueden ser sólidas, huecas, alveolares o tubulares.
Se forma mediante el moldeo, empleado en
combinación con diferentes métodos de
compactación, o por extrusión. Finalmente, se
produce en condiciones extremadamente disímiles.
La norma peruana E.070 de albañilería define como
unidad de albañilería sólida a aquellas unidades
que tengan como máximo 30% de área vacía del
total del área de asiento.

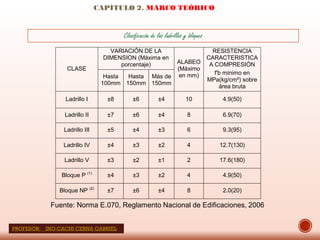

Clasificación de los ladrillos y bloques
CLASE
VARIACIÓN DE LA
DIMENSION (Máxima en
porcentaje) ALABEO
(Máximo
en mm)
RESISTENCIA
CARACTERISTICA
A COMPRESIÓN
f'b mínimo en
MPa(kg/cm²) sobre
área bruta
Hasta
100mm
Hasta
150mm
Más de
150mm
Ladrillo I ±8 ±6 ±4 10 4.9(50)
Ladrillo II ±7 ±6 ±4 8 6.9(70)
Ladrillo III ±5 ±4 ±3 6 9.3(95)
Ladrillo IV ±4 ±3 ±2 4 12.7(130)
Ladrillo V ±3 ±2 ±1 2 17.6(180)
Bloque P (1)
±4 ±3 ±2 4 4.9(50)
Bloque NP (2)
±7 ±6 ±4 8 2.0(20)
Fuente: Norma E.070, Reglamento Nacional de Edificaciones, 2006

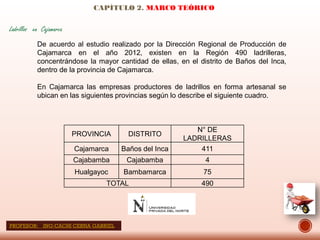

Ladrillos en Cajamarca
De acuerdo al estudio realizado por la Dirección Regional de Producción de
Cajamarca en el año 2012, existen en la Región 490 ladrilleras,
concentrándose la mayor cantidad de ellas, en el distrito de Baños del Inca,
dentro de la provincia de Cajamarca.
En Cajamarca las empresas productores de ladrillos en forma artesanal se
ubican en las siguientes provincias según lo describe el siguiente cuadro.
PROVINCIA DISTRITO
N° DE
LADRILLERAS
Cajamarca Baños del Inca 411
Cajabamba Cajabamba 4
Hualgayoc Bambamarca 75
TOTAL 490

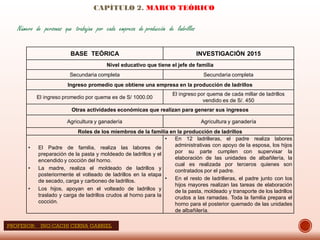

Número de personas que trabajan por cada empresa de producción de ladrillos
BASE TEÓRICA INVESTIGACIÓN 2015
Nivel educativo que tiene el jefe de familia
Secundaria completa Secundaria completa
Ingreso promedio que obtiene una empresa en la producción de ladrillos
El ingreso promedio por quema es de S/ 1000.00
El ingreso por quema de cada millar de ladrillos
vendido es de S/. 450
Otras actividades económicas que realizan para generar sus ingresos
Agricultura y ganadería Agricultura y ganadería
Roles de los miembros de la familia en la producción de ladrillos
• El Padre de familia, realiza las labores de
preparación de la pasta y moldeado de ladrillos y el
encendido y cocción del horno.
• La madre, realiza el moldeado de ladrillos y
posteriormente el volteado de ladrillos en la etapa
de secado, carga y carboneo de ladrillos.
• Los hijos, apoyan en el volteado de ladrillos y
traslado y carga de ladrillos crudos al horno para la
cocción.
• En 12 ladrilleras, el padre realiza labores
administrativas con apoyo de la esposa, los hijos
por su parte cumplen con supervisar la
elaboración de las unidades de albañilería, la
cual es realizada por terceros quienes son
contratados por el padre.
• En el resto de ladrilleras, el padre junto con los
hijos mayores realizan las tareas de elaboración
de la pasta, moldeado y transporte de los ladrillos
crudos a las ramadas. Toda la familia prepara el
horno para el posterior quemado de las unidades
de albañilería.

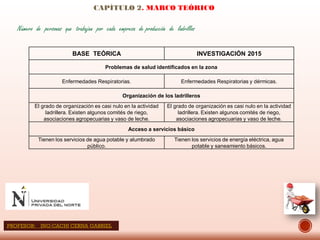

Número de personas que trabajan por cada empresa de producción de ladrillos
BASE TEÓRICA INVESTIGACIÓN 2015
Problemas de salud identificados en la zona
Enfermedades Respiratorias. Enfermedades Respiratorias y dérmicas.
Organización de los ladrilleros
El grado de organización es casi nulo en la actividad
ladrillera. Existen algunos comités de riego,
asociaciones agropecuarias y vaso de leche.
El grado de organización es casi nulo en la actividad
ladrillera. Existen algunos comités de riego,
asociaciones agropecuarias y vaso de leche.
Acceso a servicios básico
Tienen los servicios de agua potable y alumbrado
público.
Tienen los servicios de energía eléctrica, agua
potable y saneamiento básicos.

BasesTeóricas

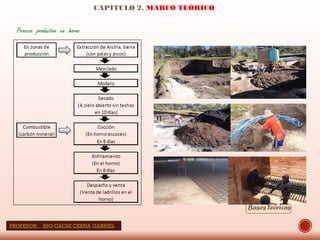

Proceso productivo en horno

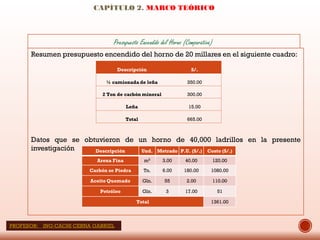

Presupuesto Encendido del Horno (Comparativa)
Resumen presupuesto encendido del horno de 20 millares en el siguiente cuadro:
Datos que se obtuvieron de un horno de 40,000 ladrillos en la presente
investigación Descripción Und. Metrado P.U. (S/.) Costo (S/.)
Arena Fina m3 3.00 40.00 120.00
Carbón se Piedra Tn. 6.00 180.00 1080.00
Aceite Quemado Gln. 55 2.00 110.00
Petróleo Gln. 3 17.00 51
Total 1361.00
Descripción S/.
½ camionada de leña 350.00
2 Ton de carbón mineral 300.00
Leña 15.00
Total 665.00

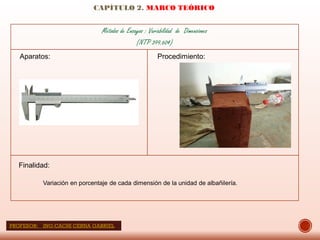

Métodos de Ensayos : Variabilidad de Dimensiones
(NTP 399.604)
Aparatos: Procedimiento:
Finalidad:
Variación en porcentaje de cada dimensión de la unidad de albañilería.

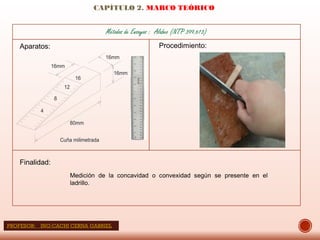

Finalidad:
Medición de la concavidad o convexidad según se presente en el
ladrillo.
80mm
4
8
12
16
16mm
16mm
16mm
Cuña milimetrada
Métodos de Ensayos : Alabeo (NTP 399.613)

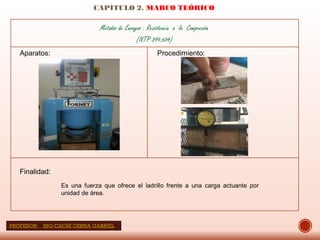

Métodos de Ensayos : Resistencia a la Compresión
(NTP 399.604)
Finalidad:
Es una fuerza que ofrece el ladrillo frente a una carga actuante por
unidad de área.

Métodos de Ensayos : Absorción (NPT 399.604)
Finalidad:
Porcentaje de agua retenido en la unidad de albañilería por la
inmersión en el agua por un lapso de 24h.

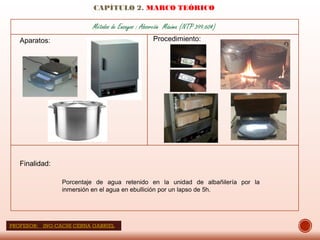

Métodos de Ensayos : Absorción Máxima (NTP 399.604)
Finalidad:
Porcentaje de agua retenido en la unidad de albañilería por la
inmersión en el agua en ebullición por un lapso de 5h.

Métodos de Ensayos : Coeficiente de Saturación
(NTP 399.613)
Finalidad:
Es la relación que existe entre la absorción y la absorción máxima

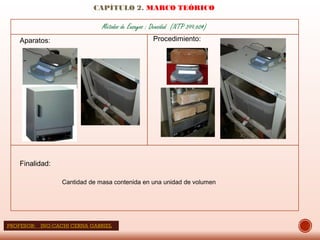

Métodos de Ensayos : Densidad (NTP 399.604)
Finalidad:
Cantidad de masa contenida en una unidad de volumen

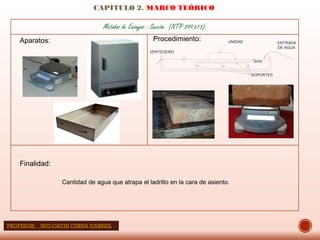

Métodos de Ensayos : Succión (NTP 399.613)
SOPORTES
UNIDAD ENTRADA
DE AGUA
VERTEDERO
3mm
Finalidad:
Cantidad de agua que atrapa el ladrillo en la cara de asiento.

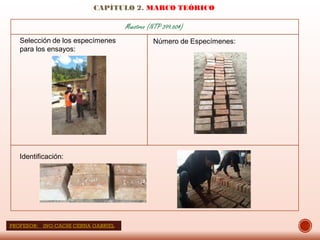

Muestreo (NTP 399.604)
Identificación:
Selección de los especímenes
para los ensayos:
Número de Especímenes:

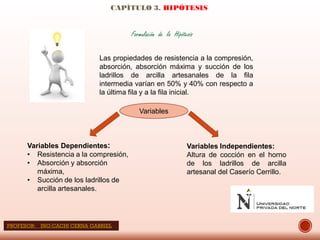

CAPÍTULO 3. HIPÓTESIS
Formulación de la Hipótesis
Las propiedades de resistencia a la compresión,
absorción, absorción máxima y succión de los
ladrillos de arcilla artesanales de la fila
intermedia varían en 50% y 40% con respecto a
la última fila y a la fila inicial.
Variables
Variables Dependientes:
• Resistencia a la compresión,
• Absorción y absorción
máxima,
• Succión de los ladrillos de
arcilla artesanales.
Variables Independientes:
Altura de cocción en el horno
de los ladrillos de arcilla
artesanal del Caserío Cerrillo.

CAPÍTULO 4. PROPUESTA DE APLICACIÓN PROFESIONAL
DEPARTAMENTO :Cajamarca.
PROVINCIA :Cajamarca.
DISTRITO :Los Baños del Inca.
CENTRO POBLADO :El Cerrillo.
CASERÍO :Cerrillo.
Ubicación
CERRILLO

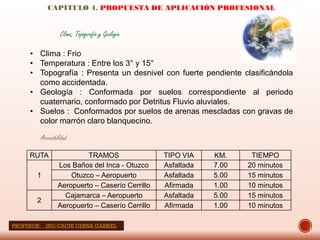

Accesibilidad
RUTA TRAMOS TIPO VIA KM. TIEMPO
1
Los Baños del Inca - Otuzco Asfaltada 7.00 20 minutos
Otuzco – Aeropuerto Asfaltada 5.00 15 minutos
Aeropuerto – Caserío Cerrillo Afirmada 1.00 10 minutos
2
Cajamarca – Aeropuerto Asfaltada 5.00 15 minutos
Aeropuerto – Caserío Cerrillo Afirmada 1.00 10 minutos
Clima, Topografía y Geología
• Clima : Frio
• Temperatura : Entre los 3° y 15°
• Topografía : Presenta un desnivel con fuerte pendiente clasificándola
como accidentada.
• Geología : Conformada por suelos correspondiente al periodo
cuaternario, conformado por Detritus Fluvio aluviales.
• Suelos : Conformados por suelos de arenas mescladas con gravas de
color marrón claro blanquecino.

Materiales y Equipos Empleados en la Producción de Ladrillos
• Materia prima (mito, sacado del terreno de la ladrillera).
• Agua (propia del Subsuelo).
• Arena Fina.
• Carbón de Piedra (proveniente de Bambamarca).
• Aceite quemado.
• Petróleo.
• Carretilla.
• Pico, Palana y Barreta.
• Motor.
• Camiones.

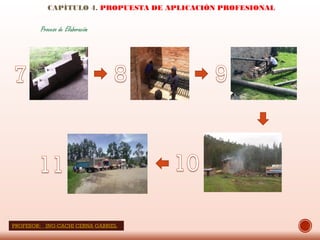

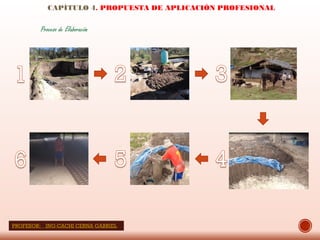

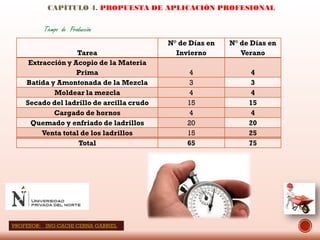

Proceso de Elaboración

Tarea
N° de Días en
Invierno
N° de Días en
Verano
Extracción y Acopio de la Materia
Prima 4 4
Batida y Amontonada de la Mezcla 3 3
Moldear la mezcla 4 4
Secado del ladrillo de arcilla crudo 15 15
Cargado de hornos 4 4
Quemado y enfriado de ladrillos 20 20
Venta total de los ladrillos 15 25
Total 65 75
Tiempo de Producción

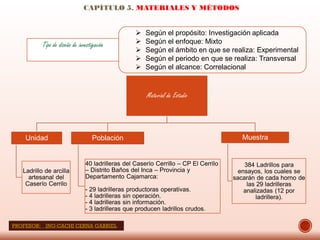

CAPÍTULO 5. MATERIALES Y MÉTODOS
Tipo de diseño de investigación
 Según el propósito: Investigación aplicada
 Según el enfoque: Mixto
 Según el ámbito en que se realiza: Experimental
 Según el periodo en que se realiza: Transversal
 Según el alcance: Correlacional
Material de Estudio
Unidad
Ladrillo de arcilla
artesanal del
Caserío Cerrilo
Población
40 ladrilleras del Caserío Cerrillo – CP El Cerrilo
– Distrito Baños del Inca – Provincia y
Departamento Cajamarca:
- 29 ladrilleras productoras operativas.
- 4 ladrilleras sin operación.
- 4 ladrilleras sin información.
- 3 ladrilleras que producen ladrillos crudos.
Muestra
384 Ladrillos para
ensayos, los cuales se
sacarán de cada horno de
las 29 ladrilleras
analizadas (12 por
ladrillera).

CAPÍTULO 5. MATERIALES Y MÉTODOS
Para Recolectar Datos
 Se buscó información en la MPC.
 Se visitó la SUNAT.
 Se aplicó encuestas.
 Se compró los ladrillos.
 Se realizó los ensayos.
 Se anotó los resultados en protocolos.
Para Analizar Información
 Se uso gráficos de barras con los resultados
obtenidos en cada ensayo

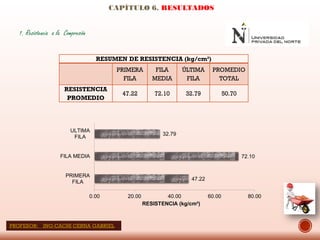

1. Resistencia a la Compresión

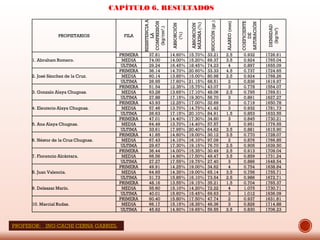

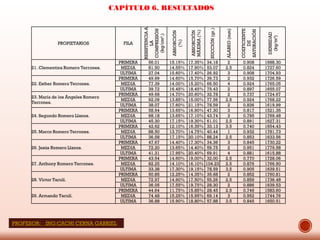

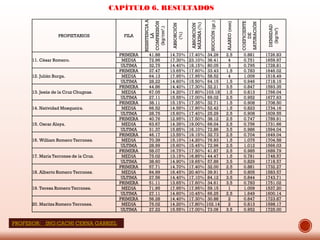

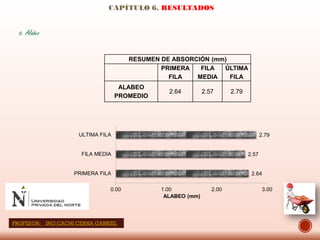

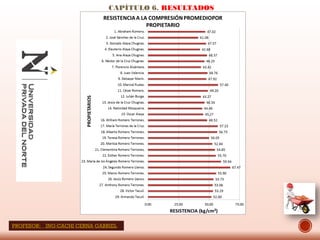

CAPÍTULO 6. RESULTADOS
RESUMEN DE RESISTENCIA (kg/cm²)
PRIMERA
FILA
FILA
MEDIA
ÚLTIMA
FILA
PROMEDIO
TOTAL
RESISTENCIA
PROMEDIO
47.22 72.10 32.79 50.70
47.22
72.10
32.79
0.00 20.00 40.00 60.00 80.00
PRIMERA
FILA
FILA MEDIA
ULTIMA
FILA
RESISTENCIA (kg/cm²)

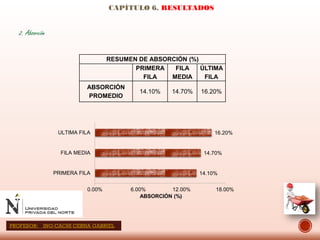

2. Absorción
RESUMEN DE ABSORCIÓN (%)
PRIMERA
FILA
FILA
MEDIA
ÚLTIMA
FILA
ABSORCIÓN
PROMEDIO
14.10% 14.70% 16.20%
14.10%
14.70%
16.20%
0.00% 6.00% 12.00% 18.00%
PRIMERA FILA
FILA MEDIA
ULTIMA FILA
ABSORCIÓN (%)

3. Absorción Máxima
RESUMEN DE ABSORCIÓN MÁXIMA (%)
PRIMERA
FILA
FILA
MEDIA
ÚLTIMA
FILA
ABSORCIÓN
MÁXIMA
PROMEDIO
17.44% 16.84% 18.20%
17.44%
16.84%
18.20%
0.00% 7.00% 14.00% 21.00%
PRIMERA FILA
FILA MEDIA
ULTIMA FILA
ABSORCIÓN MÁXIMA (%)

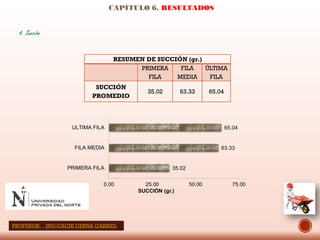

4. Succión
RESUMEN DE SUCCIÓN (gr.)
PRIMERA
FILA
FILA
MEDIA
ÚLTIMA
FILA
SUCCIÓN
PROMEDIO
35.02 63.33 65.04
35.02
63.33
65.04
0.00 25.00 50.00 75.00
PRIMERA FILA
FILA MEDIA
ULTIMA FILA
SUCCIÓN (gr.)

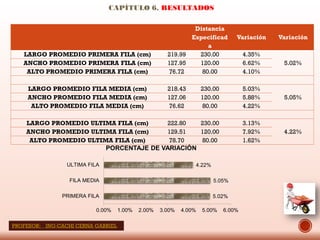

5. Variabilidad Dimensional
Distancia
Especificad
a
Variación Variación
LARGO PROMEDIO PRIMERA FILA (cm) 219.99 230.00 4.35%
5.02%ANCHO PROMEDIO PRIMERA FILA (cm) 127.95 120.00 6.62%
ALTO PROMEDIO PRIMERA FILA (cm) 76.72 80.00 4.10%
LARGO PROMEDIO FILA MEDIA (cm) 218.43 230.00 5.03%
5.05%ANCHO PROMEDIO FILA MEDIA (cm) 127.06 120.00 5.88%
ALTO PROMEDIO FILA MEDIA (cm) 76.62 80.00 4.22%
LARGO PROMEDIO ULTIMA FILA (cm) 222.80 230.00 3.13%
4.22%ANCHO PROMEDIO ULTIMA FILA (cm) 129.51 120.00 7.92%
ALTO PROMEDIO ULTIMA FILA (cm) 78.70 80.00 1.62%
5.02%
5.05%
4.22%
0.00% 1.00% 2.00% 3.00% 4.00% 5.00% 6.00%
PRIMERA FILA
FILA MEDIA
ULTIMA FILA
PORCENTAJE DE VARIACIÓN

6. Alabeo
RESUMEN DE ABSORCIÓN (mm)
PRIMERA
FILA
FILA
MEDIA
ÚLTIMA
FILA
ALABEO
PROMEDIO
2.64 2.57 2.79
2.64
2.57
2.79
0.00 1.00 2.00 3.00
PRIMERA FILA
FILA MEDIA
ULTIMA FILA
ALABEO (mm)

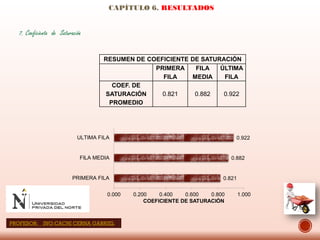

7. Coeficiente de Saturación
RESUMEN DE COEFICIENTE DE SATURACIÓN
PRIMERA
FILA
FILA
MEDIA
ÚLTIMA
FILA
COEF. DE
SATURACIÓN
PROMEDIO
0.821 0.882 0.922
0.821
0.882
0.922
0.000 0.200 0.400 0.600 0.800 1.000
PRIMERA FILA
FILA MEDIA
ULTIMA FILA
COEFICIENTE DE SATURACIÓN

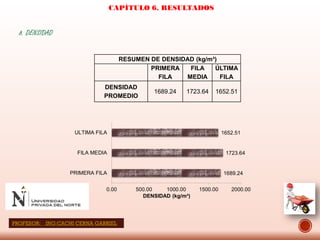

8. DENSIDAD
RESUMEN DE DENSIDAD (kg/m³)
PRIMERA
FILA
FILA
MEDIA
ÚLTIMA
FILA
DENSIDAD
PROMEDIO
1689.24 1723.64 1652.51
1689.24
1723.64
1652.51
0.00 500.00 1000.00 1500.00 2000.00
PRIMERA FILA
FILA MEDIA
ULTIMA FILA
DENSIDAD (kg/m³)

PROPIETARIOS FILA
RESISTENCIAA
LA
COMPRESIÓN
(kg/cm².)
ABSORCIÓN
(%)
ABSORCIÓN
MÁXIMA(%)
SUCCIÓN(gr.)
ALABEO(mm)
COEFICIENTE
DE
SATURACIÓN
DENSIDAD
(kg/m³)
1. Abraham Romero.
PRIMERA 37.81 14.60% 15.70% 33.21 2.5 0.932 1726.61
MEDIA 74.00 14.00% 15.20% 69.37 3.5 0.924 1765.04
ULTIMA 29.24 16.45% 18.45% 74.23 4 0.897 1655.09
2. José Sánchez de la Cruz.
PRIMERA 36.14 14.70% 20.60% 33.33 4.5 0.737 1724.65
MEDIA 60.14 13.85% 15.00% 80.98 2.5 0.924 1768.26
ULTIMA 26.95 17.60% 21.15% 68.51 2 0.836 1619.97
3. Gonzalo Alaya Chugnas.
PRIMERA 51.54 12.35% 15.75% 43.07 3 0.778 1554.07
MEDIA 63.28 13.65% 17.10% 48.06 2.5 0.795 1769.51
ULTIMA 27.88 17.15% 19.30% 56.70 3 0.891 1627.27
4. Eleuterio Alaya Chugnas.
PRIMERA 43.93 12.25% 17.00% 32.69 3 0.719 1650.78
MEDIA 57.46 13.70% 14.75% 41.42 3 0.932 1781.73
ULTIMA 26.63 17.15% 20.10% 84.91 1.5 0.853 1633.55
5. Ana Alaya Chugnas.
PRIMERA 47.01 14.40% 17.30% 34.60 3 0.845 1730.21
MEDIA 64.49 13.70% 14.40% 57.57 3 0.951 1779.55
ULTIMA 33.61 17.95% 20.40% 64.62 3.5 0.881 1615.90
6. Néstor de la Cruz Chugnas.
PRIMERA 41.65 14.60% 19.00% 30.12 3.5 0.770 1728.07
MEDIA 67.43 14.10% 16.10% 97.09 2 0.876 1766.85
ULTIMA 29.67 17.30% 19.15% 76.70 2.5 0.905 1639.50
7. Florencio Alcántara.
PRIMERA 36.44 14.00% 15.35% 30.49 2.5 0.913 1709.04
MEDIA 66.56 14.90% 17.50% 49.47 3.5 0.859 1731.24
ULTIMA 27.27 17.55% 19.75% 27.40 3 0.886 1648.54
8. Juan Valencia.
PRIMERA 49.91 14.25% 19.00% 34.62 4 0.754 1638.84
MEDIA 64.65 14.35% 19.00% 65.14 3.5 0.756 1755.71
ULTIMA 31.73 15.85% 16.10% 73.54 2.5 0.986 1672.71
9. Delsazar Marín.
PRIMERA 48.16 13.55% 19.15% 35.21 1.5 0.704 1765.37
MEDIA 55.60 15.10% 14.20% 72.22 4 1.075 1730.71
ULTIMA 40.01 15.60% 15.45% 69.63 3 1.012 1636.09
10. Marcial Rudas.
PRIMERA 60.40 15.80% 17.50% 47.74 2 0.937 1631.81
MEDIA 66.17 15.15% 18.35% 46.36 3 0.826 1714.88
ULTIMA 45.62 14.90% 19.65% 59.55 2.5 0.830 1706.23

PROPIETARIOS FILA
RESISTENCIAA
LA
COMPRESIÓN
(kg/cm².)
ABSORCIÓN
(%)
ABSORCIÓN
MÁXIMA(%)
SUCCIÓN(gr.)
ALABEO(mm)
COEFICIENTE
DE
SATURACIÓN
DENSIDAD
(kg/m³)
11. César Romero.
PRIMERA 41.88 14.70% 17.40% 34.26 2.5 0.881 1726.83
MEDIA 72.96 17.30% 23.10% 36.41 4 0.751 1659.97
ULTIMA 32.75 14.40% 18.15% 80.05 3 0.795 1728.81
12. Julián Burga.
PRIMERA 37.47 13.65% 17.60% 33.43 1.5 0.783 1646.02
MEDIA 64.13 17.95% 17.95% 58.52 4 1.009 1518.49
ULTIMA 28.22 14.60% 15.50% 64.15 1.5 0.946 1718.15
13. Jesús de la Cruz Chugnas.
PRIMERA 44.86 14.40% 17.30% 32.21 3.5 0.847 1593.35
MEDIA 67.05 14.20% 17.80% 103.18 1.5 0.813 1766.04
ULTIMA 27.11 15.55% 17.00% 69.02 2.5 0.952 1677.63
14. Natividad Mosqueira.
PRIMERA 38.11 15.15% 17.35% 32.71 1.5 0.908 1708.50
MEDIA 66.52 14.55% 17.90% 52.42 1.5 0.823 1734.16
ULTIMA 28.75 15.60% 17.40% 25.29 2.5 0.908 1609.55
15. Oscar Alaya.
PRIMERA 40.76 12.95% 17.50% 38.12 2.5 0.747 1789.91
MEDIA 63.67 14.35% 19.00% 66.04 2.5 0.756 1731.66
ULTIMA 31.37 15.85% 16.10% 72.86 3.5 0.986 1594.04
16. William Romero Terrones.
PRIMERA 46.17 13.55% 19.15% 32.73 2.5 0.704 1649.04
MEDIA 70.39 15.10% 14.20% 76.93 1.5 1.075 1704.58
ULTIMA 28.99 15.60% 15.45% 72.96 2.5 1.012 1566.03
17. María Terrones de la Cruz.
PRIMERA 58.07 16.75% 17.50% 41.87 2.5 0.985 1689.79
MEDIA 75.02 13.15% 16.85% 44.47 1.5 0.781 1748.57
ULTIMA 38.60 14.90% 19.65% 57.89 3.5 0.829 1718.57
18. Alberto Romero Terrones.
PRIMERA 57.71 14.70% 17.40% 32.00 2.5 0.881 1732.27
MEDIA 84.99 16.45% 20.40% 39.91 1.5 0.805 1583.57
ULTIMA 27.56 14.40% 17.10% 84.12 3.5 0.844 1743.71
19. Teresa Romero Terrones.
PRIMERA 51.11 13.65% 17.60% 34.61 3.5 0.783 1751.02
MEDIA 71.95 17.95% 17.95% 59.15 1 1.009 1537.20
ULTIMA 27.11 14.60% 10.45% 66.25 2.5 1.649 1600.14
20. Maritza Romero Terrones.
PRIMERA 56.28 14.40% 17.30% 30.88 2 0.847 1723.87
MEDIA 75.02 14.20% 17.80% 102.14 2 0.813 1598.17
ULTIMA 27.22 15.55% 17.00% 73.06 3.5 0.952 1725.00

PROPIETARIOS FILA
RESISTENCIAA
LA
COMPRESIÓN
(kg/cm².)
ABSORCIÓN
(%)
ABSORCIÓN
MÁXIMA(%)
SUCCIÓN(gr.)
ALABEO(mm)
COEFICIENTE
DE
SATURACIÓN
DENSIDAD
(kg/m³)
21. Clementina Romero Terrones.
PRIMERA 56.01 15.15% 17.35% 34.18 2 0.908 1688.30
MEDIA 81.50 14.55% 17.90% 53.07 2.5 0.824 1727.60
ULTIMA 27.04 15.60% 17.40% 26.92 3 0.908 1704.93
22. Esther Romero Terrones.
PRIMERA 49.99 14.60% 15.70% 39.73 2 0.932 1726.59
MEDIA 77.39 14.00% 15.20% 66.50 4 0.924 1765.05
ULTIMA 39.72 16.45% 18.45% 75.43 2 0.897 1655.07
23. María de los Ángeles Romero
Terrones.
PRIMERA 49.68 14.70% 20.60% 32.78 2 0.737 1724.67
MEDIA 92.09 13.85% 15.00% 77.56 2.5 0.924 1768.22
ULTIMA 38.07 17.60% 21.15% 78.59 2 0.836 1619.99
24. Segundo Romero Llanos.
PRIMERA 58.94 13.65% 16.90% 47.30 3 0.817 1521.35
MEDIA 98.18 13.65% 17.10% 43.74 3 0.795 1769.48
ULTIMA 45.30 17.15% 19.30% 61.01 2.5 0.891 1627.31
25. Marco Romero Terrones.
PRIMERA 42.62 12.10% 16.35% 33.13 3.5 0.740 1654.43
MEDIA 88.50 13.70% 14.75% 40.44 1 0.932 1781.73
ULTIMA 36.58 17.15% 20.10% 88.24 2.5 0.853 1633.56
26. Jesús Romero Llanos.
PRIMERA 47.67 14.40% 17.30% 34.36 3 0.845 1730.22
MEDIA 72.20 13.65% 14.40% 59.75 2 0.951 1779.58
ULTIMA 41.31 17.95% 20.40% 69.91 4 0.881 1615.88
27. Anthony Romero Terrones.
PRIMERA 43.54 14.60% 19.00% 32.00 2.5 0.770 1728.06
MEDIA 82.25 14.10% 16.10% 104.23 2.5 0.876 1766.90
ULTIMA 33.38 17.30% 19.15% 78.59 3.5 0.905 1639.51
28. Víctor Taculí.
PRIMERA 50.85 12.25% 14.35% 35.68 2 0.852 1760.81
MEDIA 72.97 14.90% 17.50% 55.26 2.5 0.859 1736.48
ULTIMA 36.05 17.55% 19.75% 28.30 2 0.886 1639.53
29. Armando Taculí.
PRIMERA 44.64 11.75% 15.85% 28.45 2.5 0.746 1583.60
MEDIA 74.48 15.25% 15.95% 69.14 3 0.952 1744.76
ULTIMA 36.88 15.90% 18.80% 57.88 3.5 0.845 1650.51

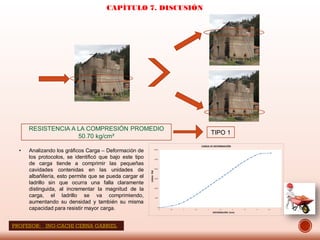

CAPÍTULO 7. DISCUSIÓN
• Analizando los gráficos Carga – Deformación de
los protocolos, se identificó que bajo este tipo
de carga tiende a comprimir las pequeñas
cavidades contenidas en las unidades de
albañilería, esto permite que se pueda cargar el
ladrillo sin que ocurra una falla claramente
distinguida, al incrementar la magnitud de la
carga, el ladrillo se va comprimiendo,
aumentando su densidad y también su misma
capacidad para resistir mayor carga.
RESISTENCIA A LA COMPRESIÓN PROMEDIO
50.70 kg/cm²
TIPO 1

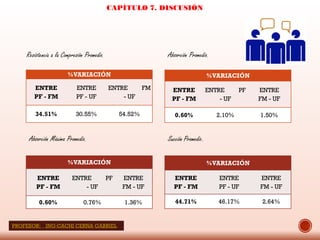

CAPÍTULO 7. DISCUSIÓN
%VARIACIÓN
ENTRE
PF - FM
ENTRE
PF - UF
ENTRE FM
- UF
34.51% 30.55% 54.52%
Resistencia a la Compresión Promedio.
%VARIACIÓN
ENTRE
PF - FM
ENTRE PF
- UF
ENTRE
FM - UF
0.60% 2.10% 1.50%
Absorción Promedio.
Absorción Máxima Promedio.
%VARIACIÓN
ENTRE
PF - FM
ENTRE PF
- UF
ENTRE
FM - UF
0.60% 0.76% 1.36%
%VARIACIÓN
ENTRE
PF - FM
ENTRE
PF - UF
ENTRE
FM - UF
44.71% 46.17% 2.64%
Succión Promedio.

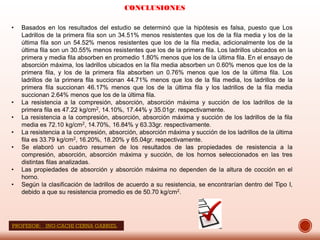

CONCLUSIONES
• Basados en los resultados del estudio se determinó que la hipótesis es falsa, puesto que Los
Ladrillos de la primera fila son un 34.51% menos resistentes que los de la fila media y los de la
última fila son un 54.52% menos resistentes que los de la fila media, adicionalmente los de la
última fila son un 30.55% menos resistentes que los de la primera fila. Los ladrillos ubicados en la
primera y media fila absorben en promedio 1.80% menos que los de la última fila. En el ensayo de
absorción máxima, los ladrillos ubicados en la fila media absorben un 0.60% menos que los de la
primera fila, y los de la primera fila absorben un 0.76% menos que los de la última fila. Los
ladrillos de la primera fila succionan 44.71% menos que los de la fila media, los ladrillos de la
primera fila succionan 46.17% menos que los de la última fila y los ladrillos de la fila media
succionan 2.64% menos que los de la última fila.
• La resistencia a la compresión, absorción, absorción máxima y succión de los ladrillos de la
primera fila es 47.22 kg/cm2, 14.10%, 17.44% y 35.01gr. respectivamente.
• La resistencia a la compresión, absorción, absorción máxima y succión de los ladrillos de la fila
media es 72.10 kg/cm2, 14.70%, 16.84% y 63.33gr. respectivamente.
• La resistencia a la compresión, absorción, absorción máxima y succión de los ladrillos de la última
fila es 33.79 kg/cm2, 16.20%, 18.20% y 65.04gr. respectivamente.
• Se elaboró un cuadro resumen de los resultados de las propiedades de resistencia a la
compresión, absorción, absorción máxima y succión, de los hornos seleccionados en las tres
distintas filas analizadas.
• Las propiedades de absorción y absorción máxima no dependen de la altura de cocción en el
horno.
• Según la clasificación de ladrillos de acuerdo a su resistencia, se encontrarían dentro del Tipo I,
debido a que su resistencia promedio es de 50.70 kg/cm2.

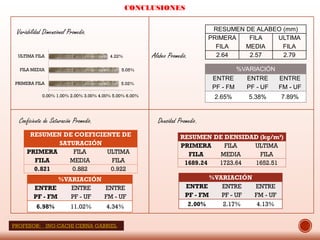

CONCLUSIONES
Variabilidad Dimensional Promedio.
Alabeo Promedio.
Coeficiente de Saturación Promedio. Densidad Promedio.
5.02%
5.05%
4.22%
0.00% 1.00% 2.00% 3.00% 4.00% 5.00% 6.00%
PRIMERA FILA
FILA MEDIA
ULTIMA FILA
%VARIACIÓN
ENTRE
PF - FM
ENTRE
PF - UF
ENTRE
FM - UF
2.65% 5.38% 7.89%
%VARIACIÓN
ENTRE
PF - FM
ENTRE
PF - UF
ENTRE
FM - UF
6.98% 11.02% 4.34%
%VARIACIÓN
ENTRE
PF - FM
ENTRE
PF - UF
ENTRE
FM - UF
2.00% 2.17% 4.13%
RESUMEN DE ALABEO (mm)
PRIMERA
FILA
FILA
MEDIA
ULTIMA
FILA
2.64 2.57 2.79
RESUMEN DE COEFICIENTE DE
SATURACIÓN
PRIMERA
FILA
FILA
MEDIA
ULTIMA
FILA
0.821 0.882 0.922
RESUMEN DE DENSIDAD (kg/m³)
PRIMERA
FILA
FILA
MEDIA
ULTIMA
FILA
1689.24 1723.64 1652.51

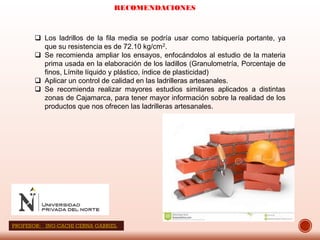

RECOMENDACIONES
 Los ladrillos de la fila media se podría usar como tabiquería portante, ya
que su resistencia es de 72.10 kg/cm2.
 Se recomienda ampliar los ensayos, enfocándolos al estudio de la materia
prima usada en la elaboración de los ladillos (Granulometría, Porcentaje de
finos, Límite líquido y plástico, índice de plasticidad)
 Aplicar un control de calidad en las ladrilleras artesanales.
 Se recomienda realizar mayores estudios similares aplicados a distintas
zonas de Cajamarca, para tener mayor información sobre la realidad de los
productos que nos ofrecen las ladrilleras artesanales.

RESISTENCIA DE LOS LADRILLOS A COMPRENSION

Más contenido relacionado

La actualidad más candente

Similar a RESISTENCIA DE LOS LADRILLOS A COMPRENSION

RESISTENCIA DE LOS LADRILLOS A COMPRENSION
