Reporte tecnico

INSTALACIÓN DE RED DE UN CAFÉ
INTERNET

REPORTE T ÉCN ICO

COLEGIO DE ESTUDIOS CIENTIFICOS Y TECNOLOGICOS DEL ESTADO DE
MEXICO PLANTEL TECAMAC
PRESENTA

BASILIO BONIFACIO LUIS
CARLOS ARMANDO MELENDES LOPEZ
ERICK JESUS RAMIREZ MORENO
GABRIELA PACHECO GONZALEZ
QUETZAL AGUAS CORTES
URIEL JESUS JUAREZ RENDON

ASESOR INSTITUCIONAL: LIZETH MELENDEZ ROSALES
ASESOR ACADEMICO: LIC. FRANCISCO JESUS AGUIRRE PEÑA
COLEGIO DE ESTUDIOS CIENTIFICOS Y TECNOLOGICOS DEL
ESTADO DE MEXICO PLANTEL TECAMAC

JUNIO 2010

AGRADECIMIENTOS

En primer lugar debemos agradecer al p r o f e s o r F r a n c i s c o J e s ú s A g u i r r e P e ñ a q u e i m p a r t e l a
m a t e r i a d e a d m i n i s t r a r l o s r e c u r s o s d e u n a r e d , por asesorarnos al realizar nuestro proyecto final
que nos permite reforzar los conocimientos adquiridos a lo largo del semestre .

También a todos los profesores que nos ayudaron a resolver todas las dudas y darnos una opinión o consejo para
resolverlas, y a la ciudadana LIZETH MELENDES ROSALES por confiar en nuestras capacidades para llegar
a realizar este proyecto aun teniendo en cuenta que no contamos con una experiencia amplia y extensa para
realizar estos planes, pero si con muchos deseos de aprender y llevar a cabo este proyecto y quede satisfecha con
nuestro trabajo

ÍNDICE

Resumen 1
Abstract 2
Introducción 3
Objetivos 5
Programa y cronograma 6
Marco teórico 10
Metodología 21
CAPÍTULO 1 ANÁLISIS DE LA INFORMACION Y DISEÑO 22

DE RED
1.1 Problemática 22
1.2 Plano del laboratorio número 2 23
1.3 Propuesta para la conexión de la red 24
1.4 Ubicación del equipo en el centro de cómputo 25
1.5 Plano de distribución de canaletas y nodos de red 26
CAPÍTULO 2 ESPECIFICACIONES TÉCNICAS DE LOS 27

ELEMENTOS ACTIVOS Y PASIVOS DE LA
RED
2.1 Elementos activos de la red 27
2.2 Elementos pasivos de la red 29
CAPÍTULO 3 CONFIGURACIÓN LÓGICA DE LA RED 35

3.1 Configuración de las tarjetas de red 35
3.2 Configuración del host a Internet 36
3.3 Configuración del servidor (HOST), dirección IP, máscara 40
de subred y puerta de enlace e Internet
3.4 Configuración de las estaciones de trabajo 47
3.5 Comprobación de la conexión 51
Conclusiones 53
Listado de acrónimos 54
Glosario de términos 55

Instalación de café internet

RESUMEN

El Colegio Nacional de Educación Profesional Técnica (CONALEP) es una institución
educativa del nivel Medio Superior que forma parte del Sistema Nacional de
Educación Tecnológica. El Plantel Ciudad Azteca es una institución que desde
Septiembre de
1979 inicia sus labores académicas formando así, capital humano de clase mundial
para el desarrollo del Estado de México, con un enfoque humano integral apoyándose
en la vinculación con los sectores público, social y privado, lo que permite ofrecer
servicios pertinentes y de calidad.

CONALEP cuenta con un laboratorio de informática para el cual acaban de
adquirir nuevo equipo, por lo que no existe una red informática y una distribución
de equipo adecuada.

Por lo anterior se propone el proyecto Instalación de red a laboratorio 2, para dar
solución a los problemas existentes en el laboratorio de informática. Con esta propuesta
se pretende unificar el equipo para una buena administración e intercambio de
información y aprovechamiento de recursos.

La red constara de la interconexión de 20 terminales a un servidor (la conexión
se realizará a través de cable UTP categoría 6), bajo la normatividad 568 B.
Se necesitaran elementos como un switch, un testerlan para la verificar que los
cables estén correctamente rematados, pinzas de remate así como conectores RJ45.

El funcionamiento de la red permitirá que se puedan compartir dispositivos periféricos y
sobre todo información de manera segura y eficaz y con ello fomentar la investigación a
los alumnos.

1

Instalación de red al laboratorio 2

ABSTRACT

Colegio Nacional de Educación Profesional Técnica (CONALEP) is an
educational institution to High School level that is part of the National
Technological Education System. Ciudad Azteca campus is an institution that since
September 1979 initiates its academic works forming in this way, human capital of
world level for the development of the State of Mexico with a human integral approach
leaning in the link with public, social and private sectors what it allows to offer pertinent
and quality services.

CONALEP has a laboratory of Data Processing for which it has just acquired new
equipment, so there is not a computer network and a distribution of equipment suitable.

By the previous thing mentioned, it purposes the project Instalación de red a laboratorio
2, to give a solution to the existing problems in the laboratory of Data Processing. With
this proposal, it pretends to unify the equipment for a good administration and exchange
of information and use of resources.

The network will have the interconnection of 20 terminals to a server, (the
connection will be carried out through UTP category 6 cable), under the rule 568
B. It will need elements like a switch, a testerlan to verify that cables are correctly
finished off, as well
as connector clothes pins RJ45.

The functioning of the network will allow that it can share peripheral devices and over
all, information in a sure and efficient way and with it to promote the
investigation to the students.


INTRODUCCIÓN

El Colegio Nacional de Educación Profesional Técnica (CONALEP) es una institución
educativa del nivel Medio Superior que forma parte del Sistema Nacional de
Educación Tecnológica. La proposición de la creación de esta institución se llevo
a cabo en los primeros meses del año de 1978 por el entonces Secretario de
Educación Pública, Fernando Solana, a sugerencia del Presidente José López
Portillo. Éste encomendó a Antonio Padilla Segura la elaboración de un proyecto para
crear un sistema nacional de formación de cuadros medios. El resultado de este
trabajo fue la propuesta de creación del Colegio Nacional de Educación Profesional
Técnica, cuyos objetivos, alcance y principales modalidades se plasmaron en el
Decreto de Creación firmado por el Presidente José López Portillo, el día 27 de
Diciembre de 1978. Su objetivo principal se orientó a la formación de profesionales
técnicos, egresados de secundaria.

El 10 de Septiembre de 1979 iniciaron sus labores académicas los primeros
siete planteles en el área metropolitana de la ciudad de México: el primero de ellos
Ciudad Azteca.

En el plantel se imparten cuatro carreras de Profesional Técnico:
P.T. Electricidad Industrial.
P.T. Química Industrial.
P.T. Metalmecánica.
P.T. Refrigeración y Aire Acondicionado.

CONALEP Ciudad Azteca está ubicado en Avenida Fuego Nuevo esquina Boulevard
Tonatiuh, Ciudad Azteca, 2ª Sección, en Ecatepec, Estado de México C.P. 55120
Teléfonos: (01-55) 57 75 15 06 - 57 74 43 03 con correo electrónico:
cdazteca@conalepmex.edu.mx.

La necesidad de comunicación de datos se ha visto tremendamente incrementada en
la última década, lo que ha producido la expansión de redes informáticas y de
las tecnologías asociadas a éstas. Este fenómeno se ha dado no solamente a
nivel de


redes de área extensa (WAN) debido al crecimiento de Internet, sino también a la hora
de buscar soluciones locales de comunicación mediante redes LAN (Redes de
Área
Local).

Asimismo los entornos que más demandan la necesidad de las redes LAN son
las empresariales o educacionales y las pequeñas redes domésticas.

Este proyecto intenta desarrollar con amplitud el diseño y estructura una red LAN y
con ello permitir el óptimo uso de los equipos, pues el uso de una red de área local
logra economías al permitir intercambiar software y hardware en un grupo de trabajo,
además
de promover un ambiente colaborativo en el que los estudiantes construyen su
conocimiento con la ayuda del internet.

El reporte inicia con el capítulo 1 donde se documenta el análisis realizado a
la problemática que presentaba la institución por la falta de una red. También se hace
un estudio de equipo de cómputo existente y se desarrolla un croquis para la
distribución del mismo.

En el capítulo 2 se realizó un estudio en el mercado de hardware que cuenta con las
mejores características para la implantación de la red LAN.

Y en el capítulo 3 se documenta la configuración de la tarjeta de red, las estaciones de
trabajo, las direcciones IP, las máscaras de subred, etc.


OBJETIVOS
Objetivo general

Instalar una red LAN en el laboratorio 2 de la Institución.

Objetivos específicos

• Implementar seguridad para la información de la LAN.
• Controlar la información a través de la red.
• Intercambiar información y recursos entre los demás equipos.

5


UNIVERSIDAD TECNOLÓGICA
DE TECÁMAC
DIVISIÓN DE INFORMÁTICA
PROGRAMA DE ESTADÍAS
PROFESIONALES
PROGRAMA DE TRABAJO

FECHA: 01/09/09

DATOS DE LOS ALUMNOS DEL EQUIPO
NOMBRES: Quetzal Aguas Cortés, Uriel Jesús Juárez Rendón, Basilio Bonifacio Luis,
Gabriela Pacheco González, Carlos Meléndez López y Erick Jesús Ramirez
Moreno
DIVISIÓN: Informática
CARRERA: Técnico en informática

MATRÍCULA: 2508100492
GENERACIÓN: agosto 2010-Diciembre 2010

ASESOR ACADÉMICO
NOMBRE: Lic. Marco Antonio Mendiola Tapia.
CARGO: Profesor TC Asociado C

DATOS DE LA EMPRESA
EMPRESA: CONALEP Ciudad Azteca
DEPARTAMENTO: Laboratorio 2
ÁREA: Sistemas
DIRECCIÓN: Avenida Fuego Nuevo s/n esquina Boulevard Tonatiuh, Ciudad Azteca 2ª
sección, Ecatepec de Morelos, México, C.P. 55120.
TELÉFONO: 57-75-15-06 y 57-74-43-03
FAX: 57-75-15-06
E-MAIL: cdazteca@conalepmex.edu.mx

6


ASESOR INDUSTRIAL
NOMBRE: Ing. Alejandro Monreal Marín
CARGO: Jefe de Proyecto de Formación Técnica

PERÍODO
DURACIÓN: 15 semanas
FECHA DE INICIO: 01/09/09
FECHA DE TERMINACIÓN: 15/12/09
HORARIO: 09:00a.m. a 6:00p.m.

PROYECTO
NOMBRE: Instalación de red al laboratorio 2

DESCRIPCIÓN: Instalación de una red LAN a los laboratorios del Conalep Ciudad
Azteca para compartir información y recursos.
OBJETIVO Instalar una red LAN en el laboratorio 2 de la Institución.
GENERAL:
OBJETIVOS • Implementar seguridad para la información de la LAN.
ESPECÍFICOS: • Controlar la información a través de la red.
• Intercambiar información y recursos entre los demás equipos.
ALCANCES: Compartir información y dispositivos periféricos que sean de gran utilidad
para los usuarios.
METAS: Agilizar la información de forma efectiva.
RECURSOS: Hardware:
 Procesador Intel ® Pentium ® Dual E2200 @2.20 GHz
 Disco duro 160 GB.
 Windows XP.
 Tarjeta de red Ethernet.
 Cable par trenzado
 Conectores RJ45
 Switch

7


PLAN DE TRABAJO
ACTIVIDAD DESCRIPCIÓN SEMANA FECHAS
INICIO TÉRMINO INICIO TÉRMINO

1 Análisis de la información y Diseño de red 1 4 01/09/09 25/09/09
1.1 Recopilación y análisis de la información.
1.2 Determinación de los tipos de hardware de los equipos.

1.3 Elección del servidor o host determinado para la conexión
con las estaciones de trabajo.
1.4 Determinación del tipo de adaptadores de red.

2 Instalación física de la red 5 8 28/09/09 23/10/09
2.1 Colocación de las canaletas plásticas.

2.2 Medición del cableado.

2.3 Conexión de cableado a los conectores, usando normativa
EIA568B
3 Configuración lógica para la red 9 13 26/10/09 27/11/09
3.1 Configuración de las tarjetas de red.

3.2 Configuración del host a Internet

3.3 Configuración del servidor (HOST), dirección IP, máscara
de subred y puerta de enlace a Internet
3.4 Configuración de las estaciones.

3.5 Conexión del cableado al switch

4 Pruebas 14 14 30/11/09 04/12/09
5 Implantación de la red 15 15 07/12/09 11/12/09

8


CRONOGRAMA DE ACTIVIDADES (PROGRAMA)

Septiembre Octubre Noviembre Diciembre
# ACTIVIDADES CONTROL
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Análisis de la PROG.
1 información y Diseño
REAL
de red.
Instalación física de la PROG.
2
red REAL
Configuración lógica PROG.
3
para la red REAL
PROG.
4 Pruebas
REAL
PROG.
5 Implantación de la red
REAL

FIRMAS

Ing. Alejandro Monreal Marín
ASESOR INDUSTRIAL

Odalys Cisneros Guatemala Lic. Marco Antonio Mendiola Tapia
ALUMNO ASESOR ACADÉMICO

9


MARCO TEÓRICO
Qué es una red

Una red de computadoras también llamada red de ordenadores o red informática, es
un conjunto de equipos, computadoras y/o dispositivos, conectados por medio de
cables, señales, ondas o cualquier otro método de transporte de datos, que
comparten información, archivos, recursos como CD-ROM, impresoras, y
servicios acceso a Internet, e-mail, chat, juegos, etc.

Las redes más simples son las Redes de Área Local (Local Area Network)
conocidas como LAN. Generalmente, esta red conecta las computadoras que se
encuentran en un área pequeña, como un edificio u oficina, y permite que las
computadoras conectadas a
la red compartan los archivos y los periféricos. Estas redes de área local
presentan ventajas. Por ejemplo, si todas las computadoras de una compañía de
seguros están conectadas entre sí para compartir información acerca de las pólizas de
seguros de sus clientes, al recibir una llamada o visita de cualquier cliente,
cualquier computadora podría recuperar la información del mismo y actualizarla.

Elementos que componen una red LAN

a) Tarjeta de red: también se denominan NIC (Network Interface Card).
Básicamente realiza la función de intermediario entre el ordenador y la red
de comunicación. En ella se encuentran grabados los protocolos de
comunicación
de la red. La comunicación con el ordenador se realiza normalmente a través
de las ranuras de expansión que éste dispone, ya sea ISA, PCI o PCMCIA.
Aunque algunos equipos disponen de este adaptador integrado directamente en
la placa base.
b) El medio: constituido por el cableado y los conectores que enlazan
los
componentes de la red. Los medios físicos más utilizados son el cable de
par trenzado, par de cable, cable coaxial y la fibra óptica (cada vez en más uso
esta última).


c) Concentradores de cableado: una LAN en bus usa solamente tarjetas de red en
las estaciones y cableado coaxial para interconectarlas, además de
los conectores. Sin embargo, este método complica el mantenimiento de la
red ya que si falla alguna conexión toda la red deja de funcionar. Para
impedir estos problemas, las redes de área local usan concentradores de
cableado para realizar las conexiones de las estaciones, en vez de distribuir
las conexiones el concentrador las centraliza en un único dispositivo
manteniendo indicadores luminosos de su estado e impidiendo que una de
ellas pueda hacer fallar toda la red.

Existen dos tipos de concentradores de cableado:
1. Concentradores pasivos: actúan como un simple concentrador cuya función
principal consiste en interconectar toda la red.
2. Concentradores activos: además de su función básica de concentrador
también amplifican y regeneran las señales recibidas antes de ser enviadas.

Los concentradores de cableado tienen dos tipos de conexiones: para las estaciones
y para unirse a otros concentradores y así aumentar el tamaño de la red.
Los concentradores de cableado se clasifican dependiendo de la manera en
que internamente realizan las conexiones y distribuyen los mensajes. A esta
característica
se le llama topología lógica.

Existen dos tipos principales:
1. Concentradores con topología lógica en bus (hub): estos dispositivos hacen que
la red se comporte como un bus enviando las señales que les llegan por todas
las salidas conectadas.
2. Concentradores con topología lógica en anillo (MAU): se comportan como si la
red fuera un anillo enviando la señal que les llega por un puerto al siguiente .
a) Servidor: el servidor es aquel o aquellos ordenadores que van a compartir
sus recursos hardware y software con los demás equipos de
la red. Sus características son potencia de cálculo, importancia de la
información que almacena y conexión con recursos que se desean compartir.

11


b) Estación de trabajo: los ordenadores que toman el papel de estaciones de
trabajo, aprovechan o tienen a su disposición los recursos que ofrece la red así
como los servicios que proporcionan los Servidores a los cuales pueden acceder.
c) Gateways o pasarelas: es un hardware y software que permite las
comunicaciones entre la red local y grandes ordenadores (mainframes).
El gateway adapta los protocolos de comunicación del mainframe (X25, SNA,
etc.)
a los de la red, y viceversa.
d) Bridges o puentes: es un hardware y software que permite que se conecten
dos redes locales entre sí. Un puente interno es el que se instala en un servidor
de la red, y un puente externo es el que se hace sobre una estación de trabajo
de la misma red. Los puentes también pueden ser locales o remotos. Los
puentes locales son los que conectan a redes de un mismo edificio,
usando tanto conexiones internas como externas. Los puentes remotos
conectan redes distintas entre sí, llevando a cabo la conexión a través de redes
públicas, como la red telefónica, RDSI o red de conmutación de paquetes.

Tipo de cable

Para la realización de la red tipo LAN se requiere usar cable par trenzado o
mejor conocido como cable UTP. Éste está formado por el conductor interno el
cual está aislado por una capa de polietileno coloreado. Debajo de éste aislante
existe otra capa
de aislante de polietileno la cual evita la corrosión del cable debido a que tiene
una sustancia antioxidante. Normalmente este cable se utiliza por pares o grupos de
pares,
no por unidades, conocido como cable multipar. Para mejorar la resistencia del grupo
se trenzan los cables del multipar.

Los colores del aislante están estandarizados; en el caso del multipar de cuatro pares
(ocho cables) son los siguientes:

1. Blanco-Naranja
2. Naranja


4. Verde
5. Blanco-Azul
6. Azul
7. Blanco-Marrón
8. Marrón

Tipos de conexión

Los cables UTP forman los segmentos de Ethernet y pueden ser cables rectos o cables
cruzados dependiendo de su utilización.

1. Cable directo (pin a pin): estos cables conectan un concentrador a un nodo de
red (Hub, Nodo). Cada extremo debe seguir la misma norma (EIA/TIA 568A
o
568B) de configuración. La razón es que el concentrador es el que realiza
el cruce de la señal.
2. Cable cruzado (cross-over): este tipo de cable se utiliza cuando se
conectan elementos del mismo tipo, dos enrutadores, dos concentradores.
También se utiliza cuando se conectan 2 ordenadores
directamente, sin que haya enrutadores o algún
elemento de por medio. Para hacer un cable cruzado se usará una de las
normas en uno de los extremos del cable y la otra norma en el otro extremo.

Tipos de cable

UTP acrónimo de Unshielded Twisted Pair o Cable trenzado sin apantallar. Son cables
de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de
red local. Son de bajo costo y de fácil uso, pero producen más errores que otros
tipos de cable y tienen limitaciones para trabajar a grandes distancias sin
regeneración de la señal. A continuación en la figura 1 se muestra la composición del
cable UTP.


Figura 1 Cable UTP

STP, acrónimo de Shielded Twisted Pair o Par trenzado apantallado. Se trata de cables
de cobre aislados dentro de una cubierta protectora, con un número específico
de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un
conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de
ordenadores como Ethernet o Token Ring. Es más caro que la versión no apantallada
o UTP. La figura 2 muestra la estructura del cable STP.

Figura 2 Cable STP

Categorías

La especificación 568A Commercial Building Wiring Standard de la asociación
Industrias Electrónicas e Industrias de la Telecomunicación (EIA/TIA) especifica el tipo
de cable UTP que se utilizará en cada situación y construcción. Dependiendo de
la velocidad de transmisión, ha sido dividida en diferentes categorías, pero en éste
caso sólo interesa hablar de la categoría 6 ya que es la que se va a utilizar.

14


Categoría 6: (ANSI/TIA/EIA-568-B.2-1) es un estándar de cables para Giga bit Ethernet
y otros protocolos de redes que es backward compatible (compatible con
versiones anteriores) con los estándares de categoría 5/5e y categoría 3. La
categoría 6 posee características y especificaciones para crosstalk y ruido. El
estándar de cable es utilizable para 10BASE-T, 100BASE-TX y 1000BASE-TX
(Gigabit Ethernet). Alcanza frecuencias de hasta 250 MHz en cada par y una
velocidad de 1 Gbps.

Características de la transmisión

Está limitado en distancia, ancho de banda y tasa de datos. También se destaca que la
atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y
el ruido externo también son factores importantes, por eso se utilizan
coberturas externas y el trenzado. Para señales analógicas se requieren
amplificadores cada 5 ó 6 kilómetros, para señales digitales cada 2 ó 3. En
transmisiones de señales analógicas punto a punto, el ancho de banda puede
llegar hasta 250 kHz. En transmisión de señales digitales a larga distancia, el
data rate no es demasiado grande, no es muy efectivo para estas aplicaciones. En
redes locales que soportan ordenadores locales, el data rate puede llegar a 10 Mbps
(Ethernet) y 100 Mbps (Fast-Ethernet).

En el cable par trenzado de cuatro pares, normalmente sólo se utilizan dos pares de
conductores, uno para recibir (cables 3 y 6) y otro para transmitir (cables 1 y 2), aunque
no se pueden hacer las dos cosas a la vez, teniendo una trasmisión half-duplex. Si se
utilizan los cuatro pares de conductores la transmisión es full-duplex.

Normas estándar

Para establecer una comunicación entre ordenadores, lo mismo que para
establecer ésta entre personas, es necesario contar con normas que regulen dicho
proceso. Estas normas las fija la sociedad en general (entre las personas o a
través de organismos internacionales de normalización en el caso de las maquinas).


Para solucionar el problema de que distintos fabricantes implementaran estándares
diferentes para la fabricación de sus equipos, surge un organismo que regula
éstos, llamado OSI que fue propuesto por la organización mundial (ISO). El
modelo OSI
(Sistema abierto de Interconexión), propone dividir en niveles todas las tareas que se
llevan a cabo en una comunicación entre dos ordenadores.

Protocolos de comunicación
Modelo OSI

En el campo de las redes informáticas, los protocolos se pueden dividir en varias
1
categorías, una de las clasificaciones más estudiadas es la OSI .

Según la clasificación OSI, la comunicación de varios dispositivos ETD se
puede estudiar dividiéndola en 7 niveles, que son expuestos desde su nivel más alto
hasta el más bajo, esto lo podemos observar en la figura 3:

Nivel Nombre Categoría

Capa 7 Nivel de aplicación

Capa 6 Nivel de presentación
Aplicación
Capa 5 Nivel de sesión

Capa 4 Nivel de transporte

Capa 3 Nivel de red
Transporte
Capa 2 Nivel de enlace de datos
de datos
Capa 1 Nivel físico

Figura 3 Capas del Modelo OSI

1
(INTERCONECTION SYSTEM OPEN) Sistema Abierto de Interconexión.

16

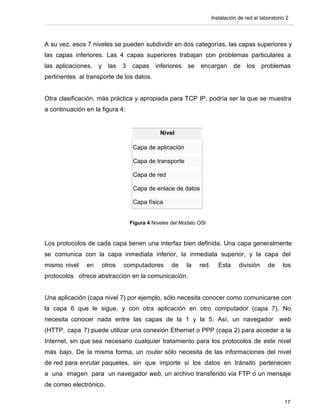

A su vez, esos 7 niveles se pueden subdividir en dos categorías, las capas superiores y
las capas inferiores. Las 4 capas superiores trabajan con problemas particulares a
las aplicaciones, y las 3 capas inferiores se encargan de los problemas
pertinentes al transporte de los datos.

Otra clasificación, más práctica y apropiada para TCP IP, podría ser la que se muestra
a continuación en la figura 4:

Nivel

Capa de aplicación

Capa de transporte

Capa de red

Capa de enlace de datos

Capa física

Figura 4 Niveles del Modelo OSI

Los protocolos de cada capa tienen una interfaz bien definida. Una capa generalmente
se comunica con la capa inmediata inferior, la inmediata superior, y la capa del
mismo nivel en otros computadores de la red. Esta división de los
protocolos ofrece abstracción en la comunicación.

Una aplicación (capa nivel 7) por ejemplo, sólo necesita conocer como comunicarse con
la capa 6 que le sigue, y con otra aplicación en otro computador (capa 7). No
necesita conocer nada entre las capas de la 1 y la 5. Así, un navegador web
(HTTP, capa 7) puede utilizar una conexión Ethernet o PPP (capa 2) para acceder a la
Internet, sin que sea necesario cualquier tratamiento para los protocolos de este nivel
más bajo. De la misma forma, un router sólo necesita de las informaciones del nivel
de red para enrutar paquetes, sin que importe si los datos en tránsito pertenecen
a una imagen para un navegador web, un archivo transferido vía FTP o un mensaje
de correo electrónico.

17


Protocolos comunes

A continuación se enlistan los protocolos más utilizados para la creación de redes:
• IP (Internet Protocol)
• UDP (User Datagram Protocol)
• TCP (Transmission Control Protocol)
• DHCP (Dynamic Host Configuration Protocol)
• HTTP (Hypertext Transfer Protocol)
• FTP (File Transfer Protocol)
• Telnet (Telnet Remote Protocol)
• SSH (Secure Shell Remote Protocol)
• POP3 (Post Office Protocol 3)
• SMTP (Simple Mail Transfer Protocol)
• IMAP (Internet Message Access Protocol)
• SOAP (Simple Object Access Protocol)
• PPP (Point-to-Point Protocol)
• STP (Spanning Tree Protocol)

Topologías de cableado LAN

Existen varias formas de conectar físicamente las computadoras o nodos que integran
la red. Esto se hace lugar a distintos tipos de configuraciones o topologías como
las siguientes.

Red en bus

Red cuya topología se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos.
De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre
sí, como se puede apreciar en la figura 5.

18


Figura 5 Bus

Red en estrella

Una red en estrella es una red en la cual las estaciones están conectadas directamente
a un punto central y todas las comunicaciones se han de hacer necesariamente a
través de éste.

Dado su transmisión, una red en estrella activa tiene un nodo central activo que
normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local
que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub)
siguen esta topología. El nodo central en estas sería el enrutador, el
conmutador o el concentrador, por el que pasan todos los paquetes (figura 6).

Figura 6 Estrella

19


Red en árbol

Topología de red en la que los nodos están colocados en forma de árbol. Desde
una visión topológica, la conexión en árbol es parecida a una serie de redes en
estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un
nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se
ramifican los demás nodos. Es una variación de la red en bus, la falla de un
nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de
comunicaciones.

La topología en árbol puede verse como una combinación de varias topologías en
estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo
de interconexión trabaja en modo difusión, pues la información se propaga hacia todas
las estaciones, solo que en esta topología, las ramificaciones se extienden a partir de
un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las
características del árbol. Lo anterior puede observarse a través de la figura 7.

Figura 7 Árbol

De las topologías anteriores, se seleccionó la de estrella debido a las características del
proyecto y a las condiciones del lugar.

20


METODOLOGÍA

Se llevó a cabo una entrevista con el encargado de los laboratorios informáticos, donde
se definió la necesidad de implantar una red LAN en los mismos.

Se realizaron encuestas a los alumnos para conocer las necesidades que existían
en los laboratorios informáticos y si en realidad tenían la necesidad de que se
implantara una red LAN, donde la mayoría de ellos coincidieron que era importante
implantarla y que ello traería beneficios.

Se analizó la situación de los laboratorios informáticos, se inventario el equipo con
el que se contaba, se preguntó si existía un switch, cableado, tarjetas de red, módem
y si existía algún tipo de canalización.

Con el análisis ya elaborado, se comenzó a trabajar con la propuesta.

Se elaboraron planos de distribución y ubicación de equipo, así como ubicación de
nodos y un cableado estructurado (con canalización).

Al término se entregó la propuesta al encargado de los laboratorios informáticos.

21


CAPÍTULO 1 ANÁLISIS DE LA INFORMACION Y DISEÑO DE RED
1.1 Problemática

Se requirieron una serie de aspectos importantes para la recopilación de la información:
• Entrevistas:
a) Inicialmente se tuvo una entrevista con el responsable del
proyecto, durante la cual se definieron las características, alcances
y posibles limitaciones del proyecto institucional. Durante la misma,
se hizo la solicitud de realizar una entrevista con el encargado de
los laboratorios, así como una visita de observación.
b) Posteriormente se entrevistó al encargado del área de cómputo. A través
de la misma se detectó que la finalidad principal de la creación de la
red es que los alumnos sean capaces de aprovechar, utilizar los
equipos y recursos para su mejor aprendizaje, aprender a manejar el
Internet y con ello fomentar el trabajo de investigación y la obtención de la
misma.

• Observación: se solicitó al responsable del proyecto durante la entrevista
que una actividad inicial sería la visita al lugar en donde se implementaría
la red. Cuando se visitó dicho lugar se detectó que el laboratorio
número 2 de CONALEP Ciudad Azteca no contaba con una red que le
permitiera compartir sus recursos.

Con lo anterior se propuso instalar una red de 20 PCs en un área de 7 m de ancho por
8 m de largo.

Las características con las que cuentan los equipos de cómputo son las siguientes:
Procesador Intel ® Pentium ® Dual E2200 a 2.20 GHz, 2 GB en RAM DDR2 a
533
MHz; disco duro SATA de 160 GB; seis puertos USB; Sistema Operativo Windows XP.

Para iniciar el proyecto, la escuela cuenta con un espacio propio y una línea telefónica.
La instalación de la red será realizada con una topología pequeña ya que no cuenta con
un espacio suficiente para una amplia distribución de los equipos. A esto se le puede


agregar que la distribución del cable UTP Cat. 5 se harán por canaletas que miden 8
metros de largo para evitar daños físicos al cableado.

La solución más conveniente para la conectividad de la red es implementarla con
una topología en estrella ya que se podría acomodar las 20 PCs alrededor del
laboratorio para una mejor distribución y para poder adaptar las canaletas a la pared.

La implementación basada en estándares actuales, está diseñada para poder adquirir
tecnologías actuales y que a su vez permita la funcionalidad de la red durante diez años
o más.

1.2 Plano del laboratorio número 2

Anteriormente ésta era la distribución del equipo de cómputo del laboratorio. Como se
puede observar en la figura 1.1, no contaba con un cableado de red ni canalización.

8 metros

Figura 1.1 Croquis de la distribución del equipo de cómputo

23


La razón por la que se piensa que los equipos no se encuentran en una correcta
distribución es por el reducido espacio que no permite que los alumnos se desplacen de
un lugar a otro. Lo que se propone es ordenar los equipos de modo que no
cause daños físicos al equipo o accidentes.

1.3 Propuesta para la conexión de la red

Se utilizará la topología tipo estrella porque es la más confiable de las topologías
existentes. Esta red se une en un único punto por lo cual si alguno de los nodos se llega
a dañar, esto no influirá en el resto del comportamiento de la red, ya que la seguridad
se instala en el switch.

Las características de esta red permiten deducir que es la más confiable y adecuada
para este proyecto.

Ventajas:
 Es adecuada para redes temporales.
 Su sistema es fiable.
 El fallo de un nodo no influye en el resto del comportamiento de la red.
 La seguridad se instala en el switch.

La instalación de una LAN requiere de un análisis previo de los diferentes tipos
de equipo y materiales necesarios para la implantación.

Los beneficios más importantes para el Centro de Cómputo en la implantación de
la
LAN son:
 Administración y compartición de recursos
 El uso del Internet posibilita la obtención de una enorme cantidad de información.
 Intercambio de información entre los integrantes de un grupo.

Se realizó un estudio de equipo y materiales de cableado estructurado que cubriera con
las necesidades para la instalación y conexión de la red.

24


1.4 Ubicación del equipo en el centro de cómputo

En la figura 1.2 se presenta un bosquejo de distribución de los equipos en el laboratorio
número 2 de informática.

8 metros
Figura 1.2 Ubicación del equipo en el laboratorio número 2 de informática

Nodos de datos Servidor

Con esto se logra una mejor distribución del equipo, el aprovechamiento del espacio y
la comodidad de los usuarios.

25


1.5 Plano de distribución de canaletas y nodos de red

Las canalizaciones se instalaran en la pared con canaleta de PVC y una altura de
30 cm y en el piso, las canaletas serán de aluminio con cajas de uso rudo para
soportar esfuerzos mecánicos (figura 1.3).

Figura 1.3 Plano de distribución de canaletas

Canalización en la pared

26


CAPÍTULO 2 ESPECIFICACIONES TÉCNICAS DE LOS ELEMENTOS
ACTIVOS Y PASIVOS DE LA RED
2.1 Elementos activos de la red
Switch

La compañía Cisco Systems Inc. ofrece un switch Linksys SR224 ver 2.0
busines series, con una avanzada tecnología que mejorará el rendimiento de la red
con mucho mas que una transferencia de datos así como el envió y filtrado de
paquetes a velocidad total de cable con funciones antibloqueo (figura 2.1).

Características:
 24 puertos auto MDI/MDI-X 10/1MM Mbps dúplex.
 Envío y filtrado de paquetes a velocidad total de cable y sin bloqueos hasta 200
Mbps.
 Address Learning y control de flujo de datos para asegurar la fiabilidad de
las transmisiones.
 Instalación desktop y en rack.

Figura 2.1. SR224 24 puertos

27


Computadoras Dell Vostro 410

Procesador Intel ® Pentium ® Dual E2200 a 2.20 GHz, 2 GB en RAM DDR2 a
533
MHz; disco duro SATA de 160GB; seis puertos USB; Sistema Operativo Windows XP
(figura 2.2).

Figura 2.2.VOSTRO 410.

Servidor de red

Marca: ALBOX Ing ®
Modelo: procesador dual XEON, HG2 - HOT SWAP (Ver figura 2.3).

 Mother Board Marca: INTEL®, Modelo: SE7501HG2.
 Dos (2) procesadores Intel® Xeon™. memoria cache: 512 KB, velocidad de
CPU: 2,4 GHz. System Bus: 533 MHz.
 Capacidad de memoria RAM: 1 GB, expandible a 12 GB.
 Tipo de memoria: Registered ECC DDR266 (PC-2100) SDRAM con detección
de errores. Corrige errores de un bit, detecta errores de 2 bits y
agregándole 2 módulos de memoria adicionales soporta Intel x4 Single Device
Data Correction.
 Controladora SCSI de Doble Canal Ultra320/LVD ADAPTEC AIC-7902W
integrada. Dos (2) conectores internos de 68 pines.
 Dos (2) Conexiones de red para Server, INTEL® PRO1000+ con RJ45. Soporta
10BASE-T, 100BASE-TX y 1000BASE-T.


 Controladora de Video integrada, ATI Rage XL SVGA con 8 MB de memoria de
video.
 Seis (6) Slots PCI, tres 32-bit/33Mhz, dos 64-bit/100Mhz, uno 64-bit/133Mhz.
 Controladora IDE integrada. Dos canales EIDE ATA/100 (figura 2.3).

Figura 2.3.DUAL XENON

2.2 Elementos pasivos de la red

 Se requieren 20 nodos de datos y un nodo de voz, categoría 6.
 Salidas y remates y probados con equipo de medición apto para certificación.
 Se utilizara cable UTP Cat. 6 desde los puntos de consolidación hasta los puntos
de conexión.
 El cableado en el Centro de Cómputo debe ser diseñado para señales de alta
velocidad.

29


Cable de red UTP Manhattan CAT. 6

 Características.
Impedancia igualados
Contactos chapados en oro
Captura libre Boots
Liberación de tensión
Normas probado

 Especificaciones.
UTP
UL Listed
EIA / TIA Aprobado
4 pares
Conectores RJ-4
(figura 2.4)

Figura 2.4. UTP Manhattan CAT. 6

30


Conector RJ45 Manhattan Categoría 6 para cable UTP

Características.
• Plug modular RJ45 Cat 6
• Contactos con chapa de oro de 15µ
• Para aplicaciones de par trenzado sin blindaje
• Ajuste para cable redondo
• Terminal de tres puntas para cable sólido
• Completamente compatible con las especificaciones de las Categorías 3, 4, 5, 5e
y6

Especificaciones.
• Estándares: Categoría 5 (ANSI/TIA/EIA-568-A),Categoría 5e (TIA/EIA-568-B),
Categoría 6 (ANSI/TIA-568-B.2-1)
• Material: aislante: policarbonato aprobado por UL 94V-2,Contactos: fósforo
bronce
• Baño de oro 15 micropulgadas (figura 2.5).

Figura 2.5 Conector RJ45 Manhattan

31


Patch panel 24-port RJ45 CAT 6 UTP 568B 1U negro

Patch panel de 1U y de formato 19" para ser instalado en un armario rack. Dispone de
24 conectores RJ45 UTP 568B CAT6. El apantallamiento es a nivel particular para
cada conector y además global para todos los conectores pues dispone de una
carcasa metálica que cierra todos los conectores por su parte interior. En la
parte trasera dispone de peine para ordenar los cables y toma de tierra para
empalmarla al armario rack. Color negro (figura 2.6).

Figura 2.6 Patch panel 24-port

32


Canaletas Dexon color blanco

Para conducir cables eficientemente de forma segura, DEXSON provee canaletas
que facilitan los tendidos de cableado en todos los ámbitos (instalación de alarmas,
circuitos cerrados de televisión, grandes y pequeñas redes de datos, tableros
de control, conducción de cables de fuerza, etc.) (figura 2.7).

Figura 2.7. CANALETA DEXON.

Face plate (placa o tapa de pared) para conectores RJ45
marca Slanpro

Diseñada para permitir el uso de conectores RJ-45. Viene con tapas para los tornillos, lo
que le se hace una mejor apariencia final (figura 2.8).

Figura 2.8 Canaleta Dexon

33


Armario rack APC Netshelter SX 42 U 750MM WIDE 1200MM DEEP
enclousure APCAR3350

Armarios de rack con sistema de refrigeración avanzado, distribución energética y
control de cable para aplicaciones de servidor y de red en entornos de TI (figura 2.9).

Figura 2.9 Armario rack Netshelter.

34


CAPÍTULO 3 CONFIGURACIÓN LÓGICA DE LA RED
3.1 Configuración de las tarjetas de red

Para la conexión de la tarjeta de red se comienza con el siguiente paso, se hace “clic”
en la Barra del menú Inicio. Se ubica el puntero del mouse en la pestaña Panel
de
Control y se hace “clic” (figura 3.1).

Figura 3.1 Ubicación de Panel de control

A continuación se ubica el icono Agregar Hardware, se hace doble “clic” para abrir el
menú Agregar Hardware.

De allí en adelante se siguen los procedimientos que indican las ventanas.

Actualmente las nuevas plataformas de Windows detectan automáticamente las tarjetas
de red y no hace falta configurarlas, a menos que dicha plataforma no contenga
el controlador requerido para dicha tarjeta.
35


3.2 Configuración del host a Internet

Para la conexión del servidor a Internet, se realizan los siguientes pasos:
 Se hace “clic” en el botón Inicio.
 Ubicar Panel de Control y hacer doble “clic”.
 Una vez allí se posiciona el puntero sobre el icono Opciones de Internet y
se hace doble “clic”.
 A continuación aparece una ventana, donde se ubicará la solapa que dice;
Conexiones (figura 3.2).

Figura 3.2 Ventana Propiedades de Internet

Luego de haber completado el cuadro de dialogo se hace “clic” en Aceptar
para continuar con la instalación. Posteriormente aparece el siguiente cuadro que
muestra las diferentes conexiones que se puede utilizar, se hace “clic” en Siguiente.
(figura 3.3).

36


Figura 3.3 Ventana de Asistente para conexión nueva

En la siguiente ventana aparecen cuatro opciones:
 Conectarse a Internet
 Conectarse a la red de mi lugar de trabajo
 Configurar una red domestica o de oficina pequeña
 Configurar una conexión Avanzada

La opción que se toma es Conectarse a Internet (figura 3.4).

37


Figura 3.4 Ventana de Tipo de conexión de red

La siguiente parte es fundamental ya que la serie de opciones son de vital importancia,
las cuales son:
 Elegir una lista de proveedores de servicios de Internet
 Establecer mi conexión manualmente
 Usar el CD que tengo de un proveedor de servicios Internet (ISP).

Hay que recordar que esto es según el servicio que se tenga disponible (figura 3.5).

38


Figura 3.5 Ventana de Preparándose

Luego de haber tomado la decisión se hace “clic” en Siguiente para continuar con
la
conexión. A continuación aparece el siguiente cuadro y se hace “clic” en Finalizar
instalación para terminar (figura 3.6).

Figura 3.6 Ventana de Finalización del Asistente para conexión nueva.


3.3 Configuración del servidor (HOST), dirección IP, máscara de subred y
puerta de enlace e Internet

La configuración de HOST es muy sencilla; solamente hay proporcionar
algunos códigos o protocolos que se exige para comenzar a programar el servidor así
como las estaciones de trabajo. Se debe ser muy cuidadoso ya que un pequeño
error costaría mucho tiempo y un mal funcionamiento, podría traer graves
consecuencias como un colapso. A continuación se abre la barra de menú Inicio y
se hace “clic” en la pestaña Panel de Control.

Una vez hecho esto se ubica el icono de Conexiones de Red y se hace doble
“clic”
(figura 3.7).

Figura 3.7 Ventana de Panel de Control

Bien, en la parte superior izquierda de la pantalla, hay un icono llamado Configurar una
red domestica o para oficina. Se posiciona el puntero sobre este icono y se hace doble
“clic” sobre el mismo.

40


A continuación se siguen las instrucciones que indica la ventana. Luego aparecerá otra
que preguntará cómo se desea conectar el equipo; se muestran tres opciones:
 Este equipo se conecta directamente a Internet. Los otros equipos se conectan a
Internet a través de este equipo.
 Este Equipo se conecta a Internet a través de otro Equipo de mi red por medio de
una puerta de enlace residencial.
 Otros

Solamente se toma la primera opción (figura 3.8).

Figura 3.8 Ventana de asistente para configuración de red

Hecho esto, se hace “clic” en el botón Siguiente, aparecerá otra ventana donde se pide
el nombre del equipo así como descripción del mismo (figura 3.9).

41


Figura 3.9 Ventana para dar nombre y descripción del equipo.

Posteriormente se hace un “clic” en Siguiente y aparecerá otra pantalla que pedirá el
nombre del grupo de trabajo o el nombre que desee llamar a la red (figura 3.10).

.
Figura 3.10 Ventana para dar nombre a la red

4
42


Una vez que se ha terminado de configurar los datos del equipo se hace “clic” en el
botón Siguiente, aparecerá otra ventana que proporcionará todos los datos
que recientemente se configuraron. Esto se hace para que verificar que todos los
datos son aceptables. Una vez confirmados todos los datos, se pulsará el botón
Siguiente y se siguen las instrucciones de las ventanas para culminar la instalación
de las estaciones
de trabajo (figura 3.11).

Figura 3.11 Ventana para aplicar la configuración de la red

Después de haber hecho esto aparecerá una ventana que indicará que se
espere porque está terminando de configurar los datos de la red. lo cual puede
tardar varios minutos (figura 3.12).

43


Figura 3.12 Ventana de espera

Luego de que el equipo termine de configurar los datos, aparecerá otra pantalla
que
dará una serie de opciones y preguntará qué se desea hacer (figura 3.13).

Figura 3.13 Ventana ¿Qué desea hacer?
.


La serie de opciones son las siguientes:
 Crear un disco de configuración de Red
 Usar el disco de configuración de Red que tengo
 Usar mi CD de Windows XP
 Finalizar el Asistente.

La opción que se toma es la número 4.

Para la configuración de los protocolos (IP), la mascara de subred y la puerta de enlace,
se tiene que abrir la ventana Conexiones de red ubicada en el Panel de Control..

Se hace “clic” con el botón derecho del mouse en el icono Conexión de Área
Local. Después de haber hecho esta función, aparecerá una pequeña ventana
donde dice Estado de conexión de Área Local. A continuación se hace
“clic” en el botón Propiedades ubicado en la parte inferior izquierda de la ventana.

Luego que aparezca esta pantalla, se busca la opción que dice Protocolo Internet
(TCP/IP). Sobre esta opción se hace doble “clic” (figura 3.14).

45


Figura 3.14 Ventana Propiedades de Conexión de área local

Una vez hecho lo anterior, aparecerá una pequeña ventana llamada Propiedades
de
Protocolo Internet (TCP/IP) (figura 3.15).

Figura 3.15 Ventana Propiedades de Protocolo Internet (TCP/IP)

46


Dentro de la pantalla anterior se tiene la dirección IP, la máscara de subred y la puerta
de enlace predeterminada, las cuales se van a llenar de acuerdo a la figura 3.16:

Dirección IP 168.192.0.1
Mascara de subred 255.255.0.0
Puerta de enlace 168.192.0.0

Figura 3.16 Tabla de direcciones

Una vez terminada la configuración de dirección IP, máscara de subred y puerta
de enlace se prosigue con la configuración de las estaciones de trabajo.

3.4 Configuración de las estaciones de trabajo

Para la realización de la configuración de las estaciones de trabajo se lleva a cabo
el mismo procedimiento que para la configuración de la dirección IP, máscara de
subred y puerta de enlace, con la diferencia de que las decisiones a tomar son
distintas a continuación se menciona cuales se toman.

Una vez más se ubica el puntero en el menú Inicio donde se hace doble “clic” a Panel
de Control, dentro de éste aparecerá Conexiones de red donde se hace un doble
“clic”, posteriormente se busca en la parte superior izquierda de la ventana el icono
llamado Configurar un red domestica o para oficina, se posiciona el puntero del
mouse sobre este icono y se hace doble “clic”, se siguen las instrucciones de la
ventana, por último aparece una ventana que pregunta qué es lo que se desea
conectar y aparecen las siguientes opciones, de las cuales se selecciona la segunda
(figura 3.17):
 Este equipo se conecta directamente a Internet. Los otros equipos se conectan a
Internet a través de mi Equipo.
 Este Equipo se conecta a Internet a través de otro Equipo de mi Red por medio
de una puerta de enlace residencial.
 Otros.

47


Figura 3.17 Ventana de Asistente para configuración de red

Como ya se mencionó anteriormente, el procedimiento es el mismo que el de
la configuración IP, así que de igual forma se asigna nombre y descripción al
equipo, posterior a esto pide el nombre del grupo de trabajo o nombre que se le desee
llamar a
la red.

Una vez terminada la configuración se pulsa el botón de siguiente aparece una
ventana donde proporciona todos los datos recién configurados, esto es para verificar
que sean los correctos.

Ya confirmado todos los datos se pulsa el botón siguiente y se siguen las instrucciones
para culminar la instalación de las estaciones de trabajo.

Luego de que el equipo termine de configurar los datos saldrá otra pantalla que dará
una serie de opciones y preguntara que se desea hacer (figura 3.18).

48


Figura 3.18 Ventana ¿Qué desea hacer?

En esta ventana aparecen estas opciones:
 Crear un disco de configuración de Red
 Usar el disco de configuración de Red que tengo
 Usar mi CD de Windows XP
 Finalizar el Asistente.

La opción a elegir es la número 4.

Para la configuración de los protocolos (IP), la máscara de subred y la puerta de enlace,
se tiene que abrir la ventana Conexiones de Red ubicada en el Panel de Control, como
ya se había hecho en la ocasión anterior.

Se hace “clic” con el botón derecho del mouse en el icono Conexión de Área
Local. Después de haber hecho esta función, aparecerá una pequeña ventana
donde dice Estado de conexión de Área Local, a continuación se hace
“clic” en el botón Propiedades ubicado en la parte inferior izquierda de la ventana.

49

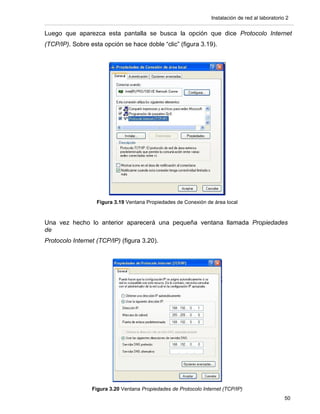

Luego que aparezca esta pantalla se busca la opción que dice Protocolo Internet
(TCP/IP). Sobre esta opción se hace doble “clic” (figura 3.19).

Figura 3.19 Ventana Propiedades de Conexión de área local

Una vez hecho lo anterior aparecerá una pequeña ventana llamada Propiedades
de
Protocolo Internet (TCP/IP) (figura 3.20).

Figura 3.20 Ventana Propiedades de Protocolo Internet (TCP/IP)
50


Dentro de la pantalla anterior se tiene la dirección IP, la máscara de subred y la puerta
de enlace predeterminada, las cuales se van a llenar de acuerdo a la figura 3.21:

Dirección IP 168.192.0.2
Mascara de subred 255.255.0.0
Puerta de enlace 168.192.0.1

Figura 3.21 Tabla de direcciones para estaciones de trabajo

Nota: la dirección IP cambiará un dígito más para cada estación.

3.5 Comprobación de la conexión

El primer paso será encender todas las estaciones impresoras y otros
equipos instalados a la sed, asegurando de que el servidor esté conectado a Internet
y que el concentrador esté encendido y funcionando, otra forma de saber si las
estaciones están conectadas con el Servidor es abriendo el Panel de Control, haciendo
doble “clic” sobre
el icono Conexiones de Red. Una vez allí se ubica en el lado izquierdo una
pequeña ventana llamada Otros Sitios, se hace “clic” sobre el nombre como se llamó
a la Red. Aparecerá otra ventana en la parte superior izquierda de la pantalla, allí se
hace “clic”
en Ver Equipos de Red. Siguiendo estos sencillos pasos se tendrá una vista completa
de todos los equipos conectados a la red, de allí se podrá monitorear y acceder a ellos.

Como establecer Conexión a Internet: este paso es muy sencillo ya que solamente
se ubica el icono de Internet Explorer en el botón Inicio en la Barra de tareas del
escritorio, o en el mismo escritorio (figura 3.22).


Figura 3.22 Ventana para establecer conexión a Internet

52


CONCLUSIONES

El problema más frecuente en un Centro de Cómputo o Laboratorio de Informática es el
mal aprovechamiento de los recursos y la mala distribución de ellos.

La red ha permitido que los usuarios, en este caso alumnos y maestros puedan trabajar
de una forma sencilla y efectiva, al mismo tiempo brinda seguridad en cuanto a
la información ya que está protegida por medio de combinaciones de hardware y
software que solo permite a ciertas personas acceder a ella para propósitos
específicos.

Con la instalación de la red en los laboratorios de Informática se logró que los
alumnos pudieran tener un mayor acceso a la información obtenida de Internet y
con ello fomentar la investigación.

53


LISTA DE ACRÓNIMOS

CSMA/CD: Acceso al Medio con detección de portadora y detección de colisiones.

FDDI: Interfaz de Datos Distribuidos por Fibra.

HTTP: Lenguaje de marcación de hipertexto.

LAN: Red de Área Local.

MAN: Red de Área Metropolitana.

NIC: Tarjeta de adaptador de red.

OSI: Sistema Abierto de Interconexión.

PVC: Cloruro de Polivinilo.

TCP/IP: Protocolo de Control de Transmisiones/Protocolo de Internet.

UTP: Cable de Par Trenzado sin blindaje.

WAN: Red de Área Amplia ó Extendida.

54


GLOSARIO DE TÉRMINOS

Banda ancha: método de transmisión con el que, por el mismo soporte físico,
se transmiten varios canales de información analógica y digital, con la posibilidad de
incluir voz y sonido.

Bps: es una medida de velocidad transmisión, los bps pueden medirse de
distintas formas y su valor puede depender de factores tales como la velocidad
a la que se extraen los datos de un disco y el valor de la tasa de errores.

Cableado: columna vertebral de cualquier sistema de red, ya que lleva la información
de un nodo a otro.

Cliente/Servidor: un tipo de relación entre elementos de la red en el que un
nodo ejecuta el software de interfaz con el usuario (cliente) para acceder a datos o
software que se encuentre en otro nodo (servidor).

La dirección IP (Protocolo de Internet): de un ordenador es la serie de números
con las que se identifica un equipo y es algo parecido a: 192.168.0.99-cuatro
grupos de cifras divididos por periodos.

Medio: constituido por el cableado y los conectores que enlazan los componentes de
la red. Los medios físicos más utilizados son el cable de par trenzado, par de cable,
cable coaxial y la fibra óptica (cada vez en más uso esta última).

Protocolo de red: el conjunto de reglas que especifican el intercambio de datos u
órdenes durante la comunicación entre las entidades que forman parte de una red.

Red: un sistema de comunicación de data que una a dos o más computadoras y
sus periféricos. La red consiste de un cable que una las tarjetas de interfaz de red
que se encuentra en cada una de las computadoras de la misma.

55


Red de Área Local (LAN): se define como una red localizada en un espacio
físico
relativamente pequeño como lo puede ser un departamento o edificio.
Técnicamente una LAN consiste de un medio compartido el cual es accesado por todas
las estaciones
de trabajo por medio de técnicas de difusión.

Router: ruteador o encaminador, es un dispositivo de hardware para interconexión de
red de computadoras que opera en la capa tres.

Switch: es un dispositivo de conexión que permite la transmisión de datos
desde distintos equipos de una red al mismo tiempo. Un conmutador es más caro que
un hub, pero puede transmitir información de una manera más rápida cuando
hay varias personas utilizando la red al mismo tiempo.


BIBLIOGRAFÍA

Cisco Systems, Inc.
Guía del primer año, CCNA 1 y 2 tercera edición.

Tutorial de instalación de red
Hernández Gonzales, Leonardo
Universidad del Quindío ingeniería de sistemas

Redes. Manual de referencia
Zacker, Craig
McGraw-Hill / Interamericana de España, S.A.

Tutoriales en la red

lrokler@telesat.com www.redocitis.com/leoher
www.tutorialesenlared.com
lecher@telesat.com.co www.geocitis.com/leoher314
Tutorial de redes en Flash www.dte.us.es/personal/
smartin/Tutorial/index.html

57
