Este documento resume un proyecto de diseño e implementación de cableado de redes de datos. El proyecto se llevó a cabo en una sala de cómputo localizada en Florencia de Mora, Perú. Se propuso mejorar la red existente mediante la implementación de un nuevo cableado estructurado, un inventario de equipos, y varios planos técnicos. El objetivo era mejorar el servicio a los clientes y proporcionar una experiencia de aprendizaje a los estudiantes a cargo del proyecto.

1. DISEÑO E
IMPLEMENTACION DE
CABLEADO DE REDES
DE DATOS
[FECHA]

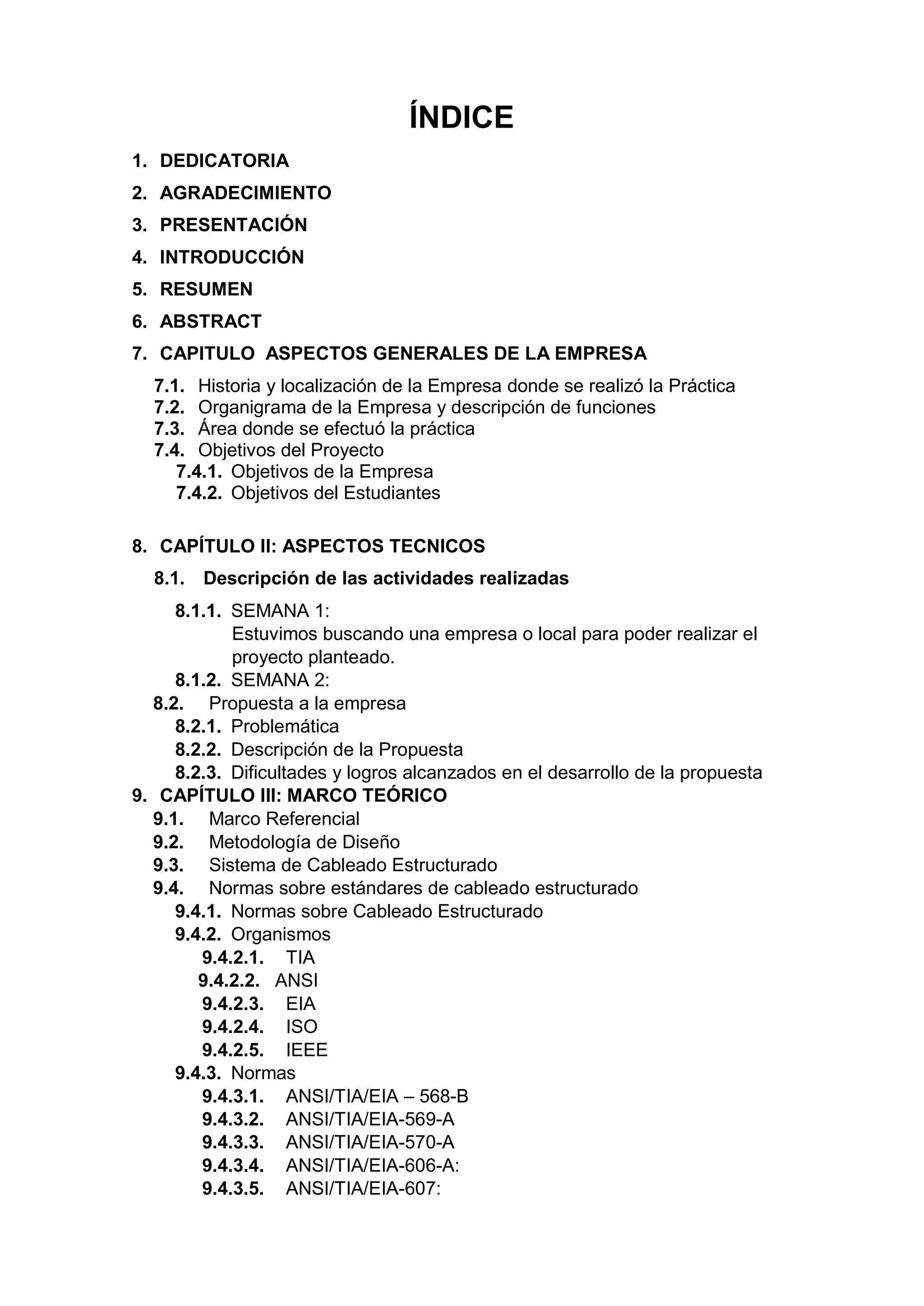

2. ÍNDICE
1. DEDICATORIA
2. AGRADECIMIENTO
3. PRESENTACIÓN
4. INTRODUCCIÓN
5. RESUMEN
6. ABSTRACT
7. CAPITULO ASPECTOS GENERALES DE LA EMPRESA
7.1. Historia y localización de la Empresa donde se realizó la Práctica
7.2. Organigrama de la Empresa y descripción de funciones
7.3. Área donde se efectuó la práctica
7.4. Objetivos del Proyecto
7.4.1. Objetivos de la Empresa
7.4.2. Objetivos del Estudiantes
8. CAPÍTULO II: ASPECTOS TECNICOS
8.1. Descripción de las actividades realizadas
8.1.1. SEMANA 1:
Estuvimos buscando una empresa o local para poder realizar el
proyecto planteado.
8.1.2. SEMANA 2:
8.2. Propuesta a la empresa
8.2.1. Problemática
8.2.2. Descripción de la Propuesta
8.2.3. Dificultades y logros alcanzados en el desarrollo de la propuesta
9. CAPÍTULO III: MARCO TEÓRICO
9.1. Marco Referencial
9.2. Metodología de Diseño
9.3. Sistema de Cableado Estructurado

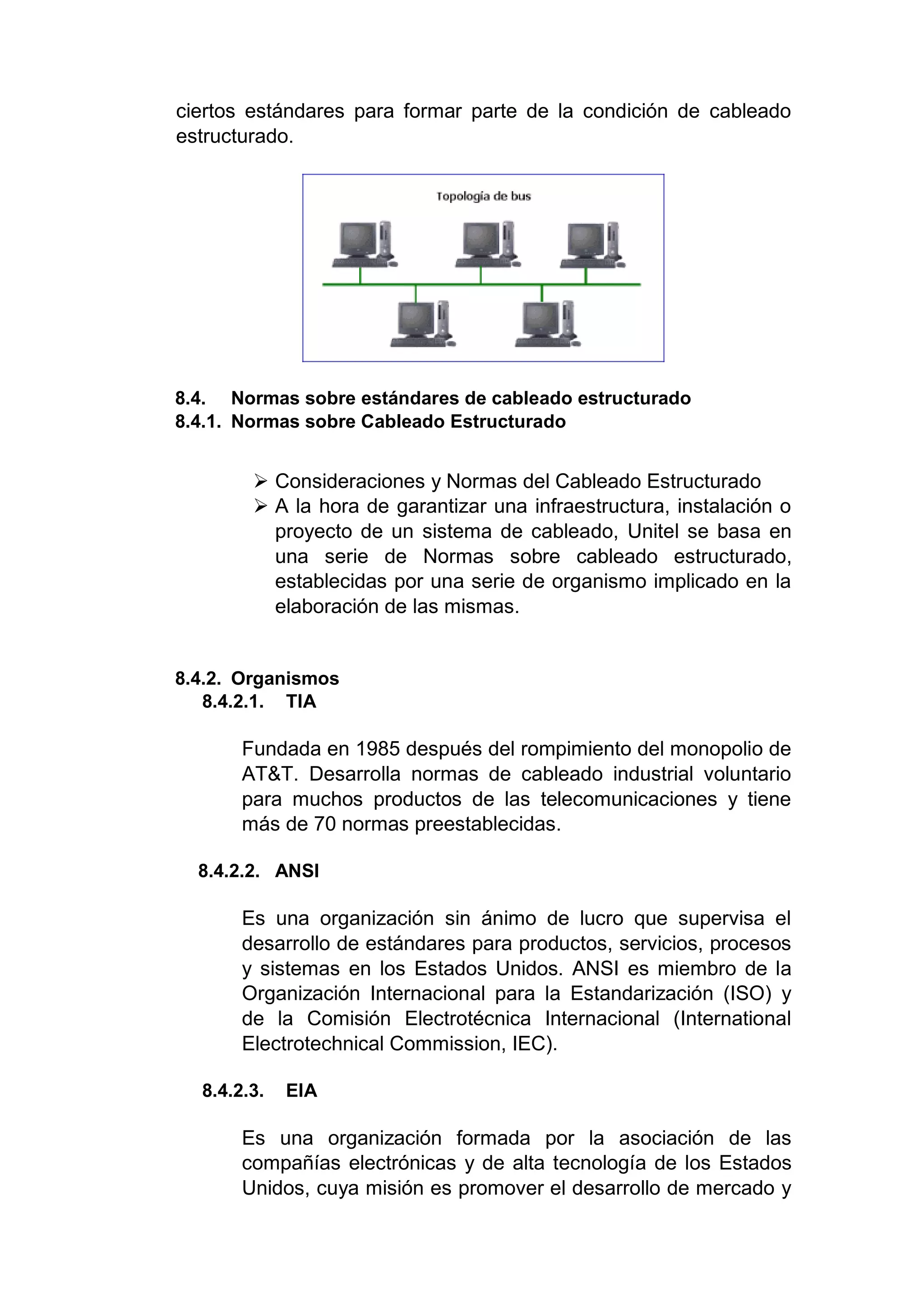

9.4. Normas sobre estándares de cableado estructurado
9.4.1. Normas sobre Cableado Estructurado
9.4.2. Organismos
9.4.2.1. TIA
9.4.2.2. ANSI
9.4.2.3. EIA

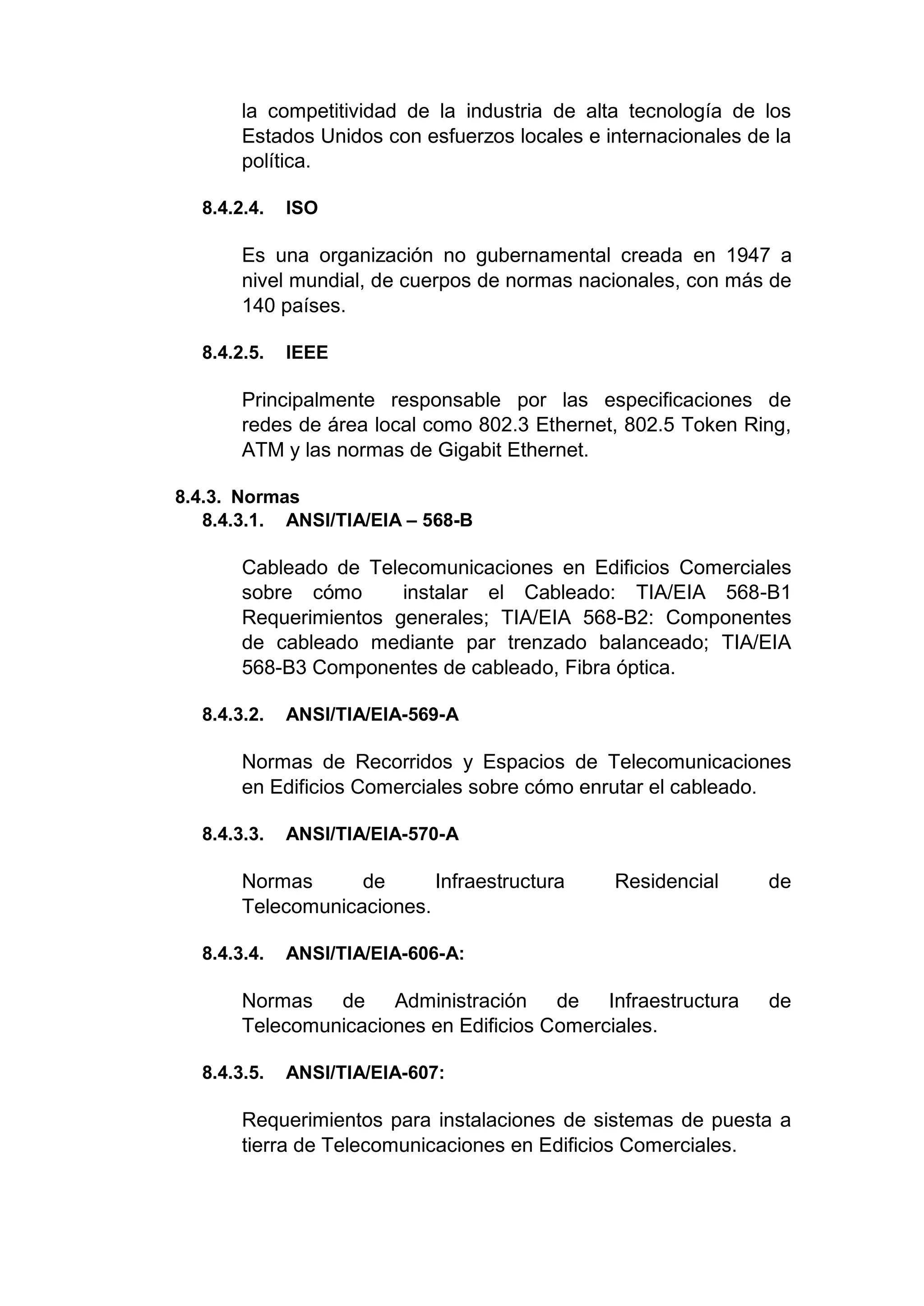

9.4.2.4. ISO
9.4.2.5. IEEE
9.4.3. Normas
9.4.3.1. ANSI/TIA/EIA – 568-B
9.4.3.2. ANSI/TIA/EIA-569-A
9.4.3.3. ANSI/TIA/EIA-570-A
9.4.3.4. ANSI/TIA/EIA-606-A:
9.4.3.5. ANSI/TIA/EIA-607:

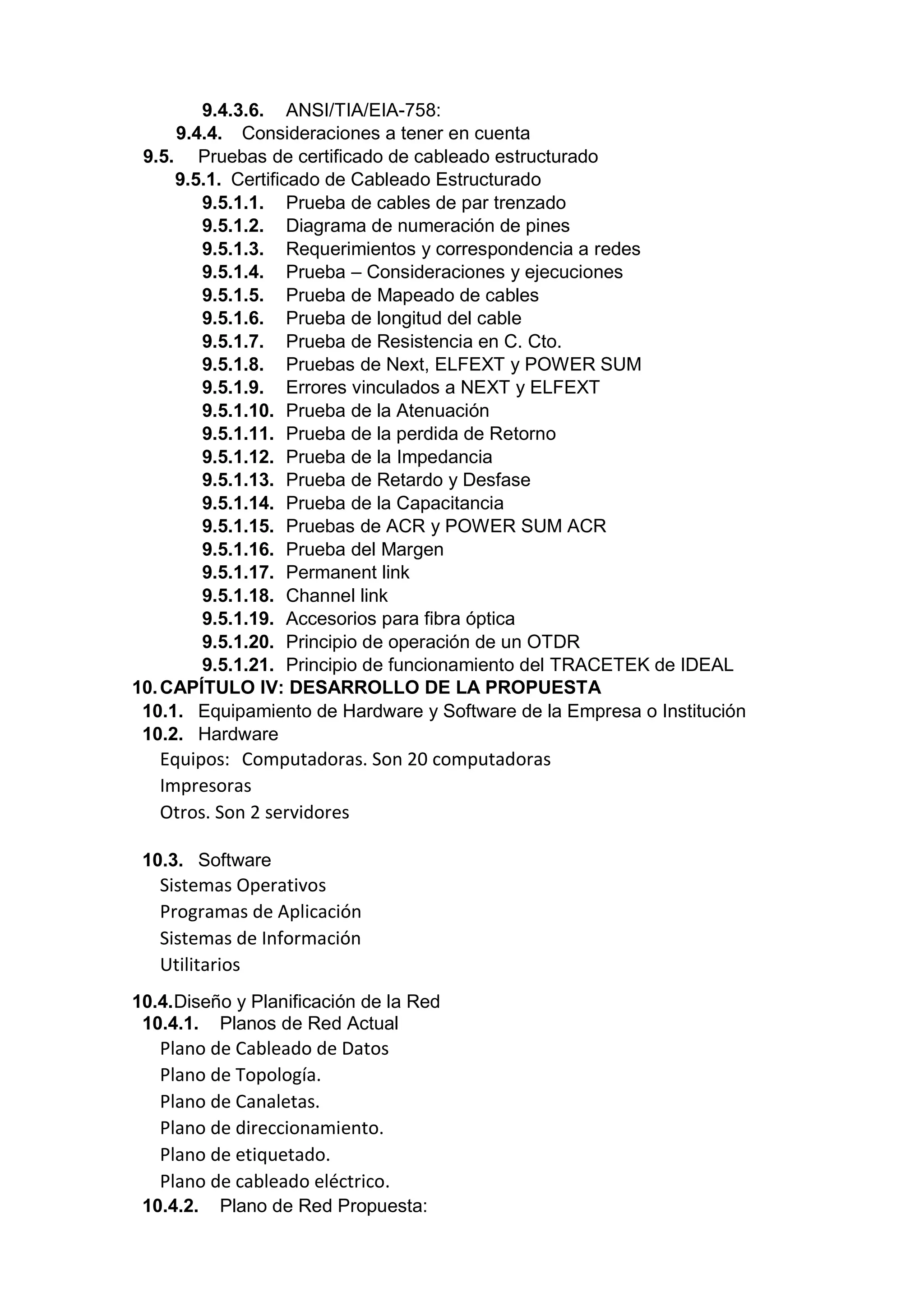

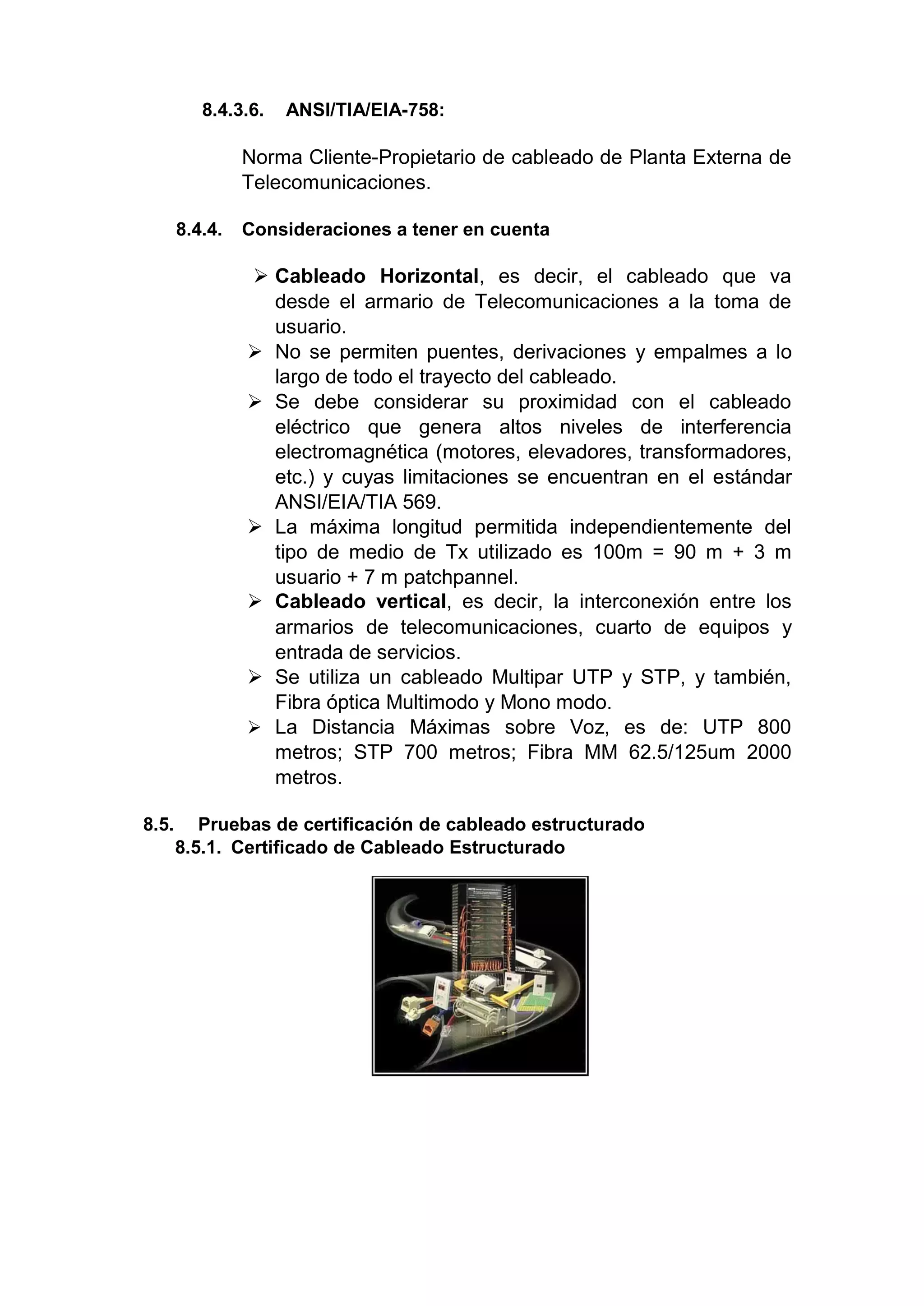

3. 9.4.3.6. ANSI/TIA/EIA-758:
9.4.4. Consideraciones a tener en cuenta
9.5. Pruebas de certificado de cableado estructurado
9.5.1. Certificado de Cableado Estructurado

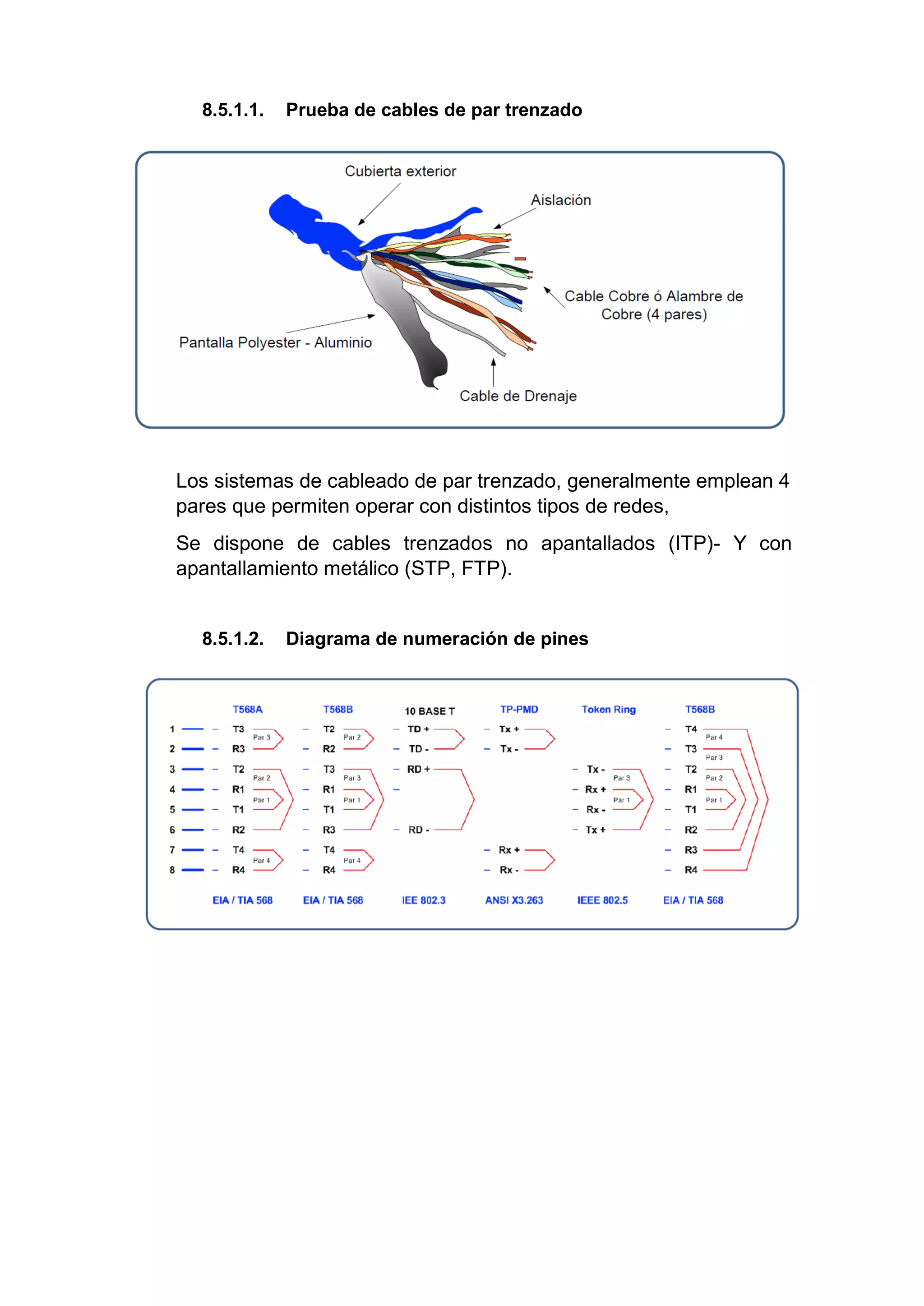

9.5.1.1. Prueba de cables de par trenzado
9.5.1.2. Diagrama de numeración de pines

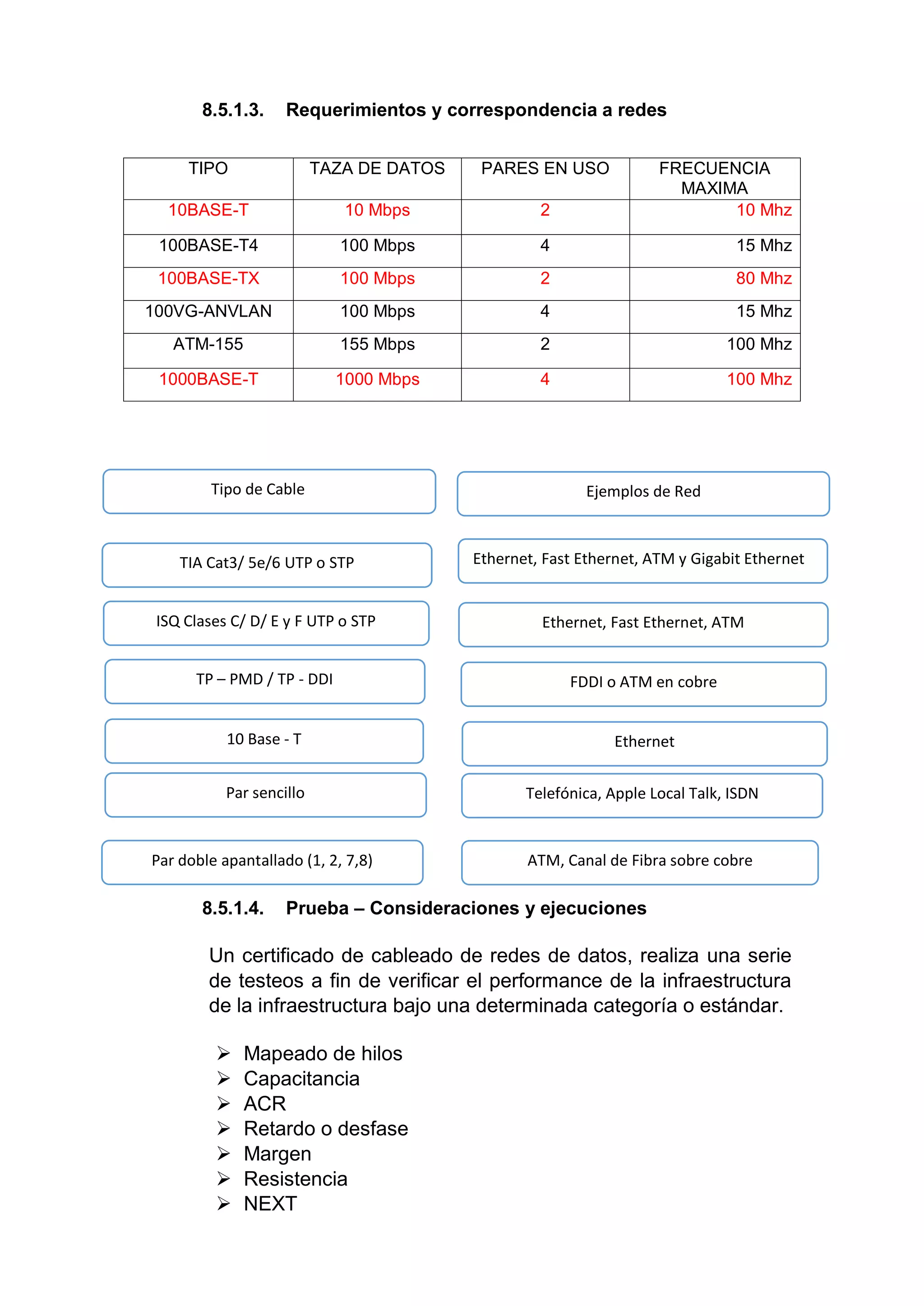

9.5.1.3. Requerimientos y correspondencia a redes
9.5.1.4. Prueba – Consideraciones y ejecuciones

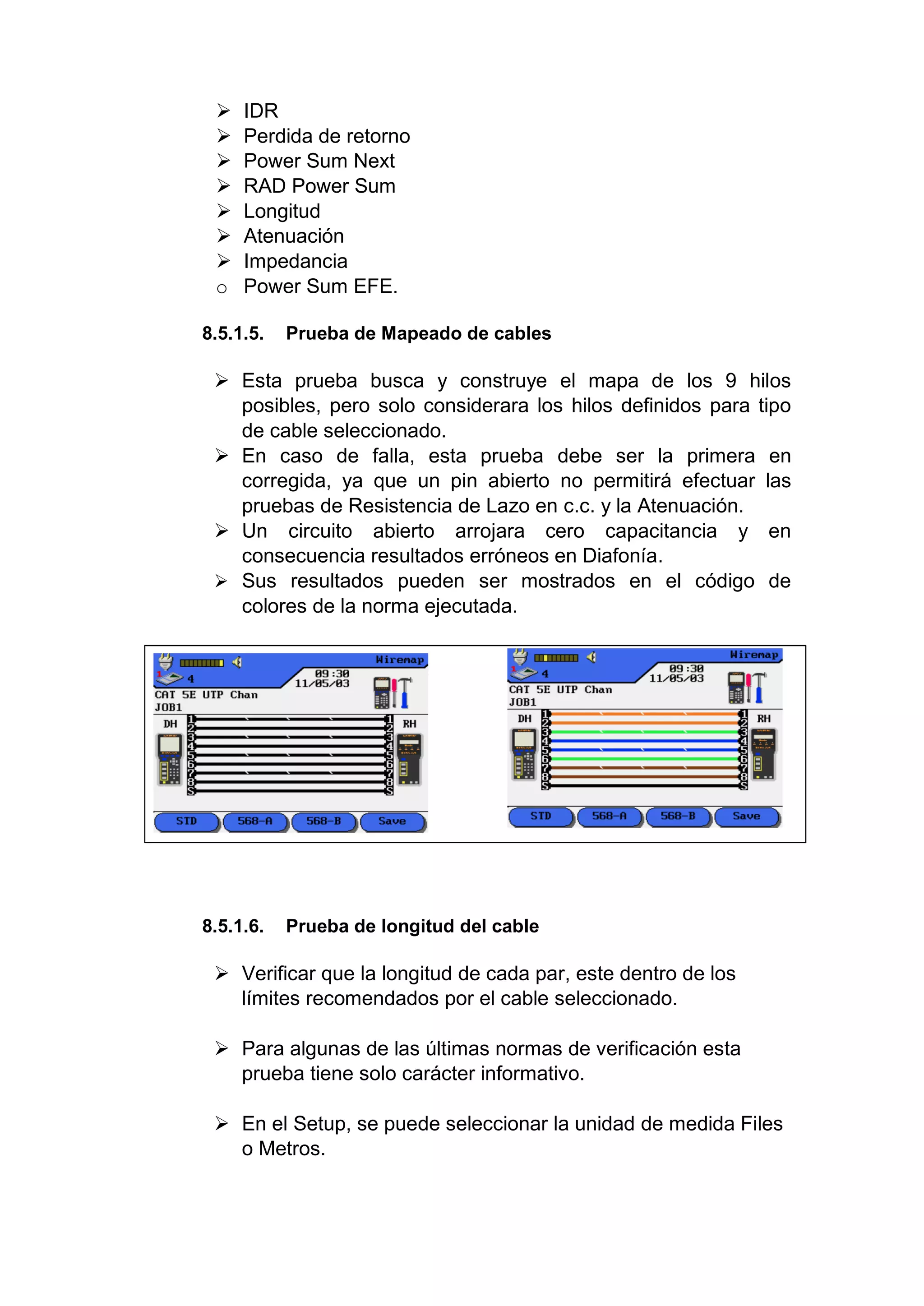

9.5.1.5. Prueba de Mapeado de cables
9.5.1.6. Prueba de longitud del cable

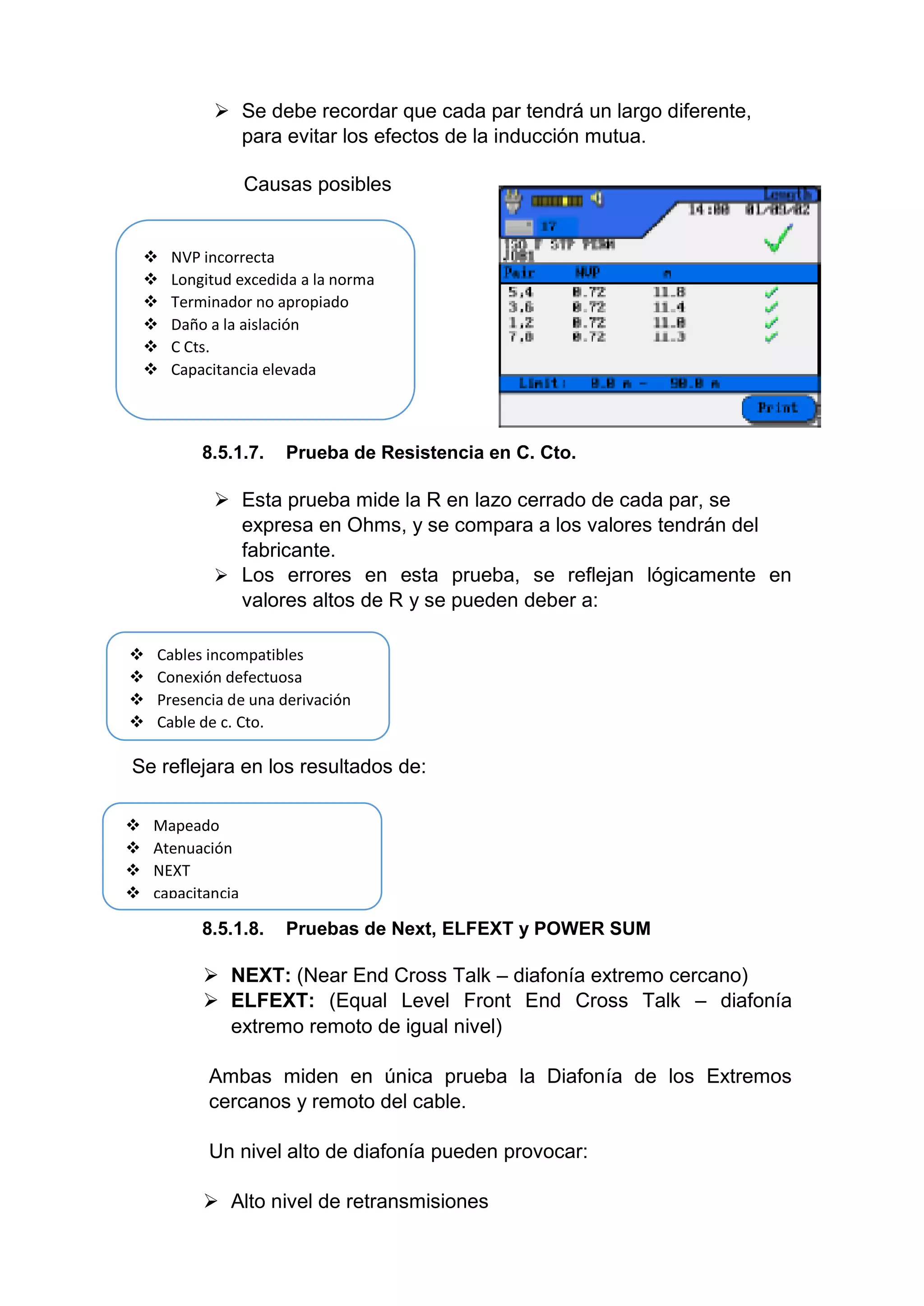

9.5.1.7. Prueba de Resistencia en C. Cto.

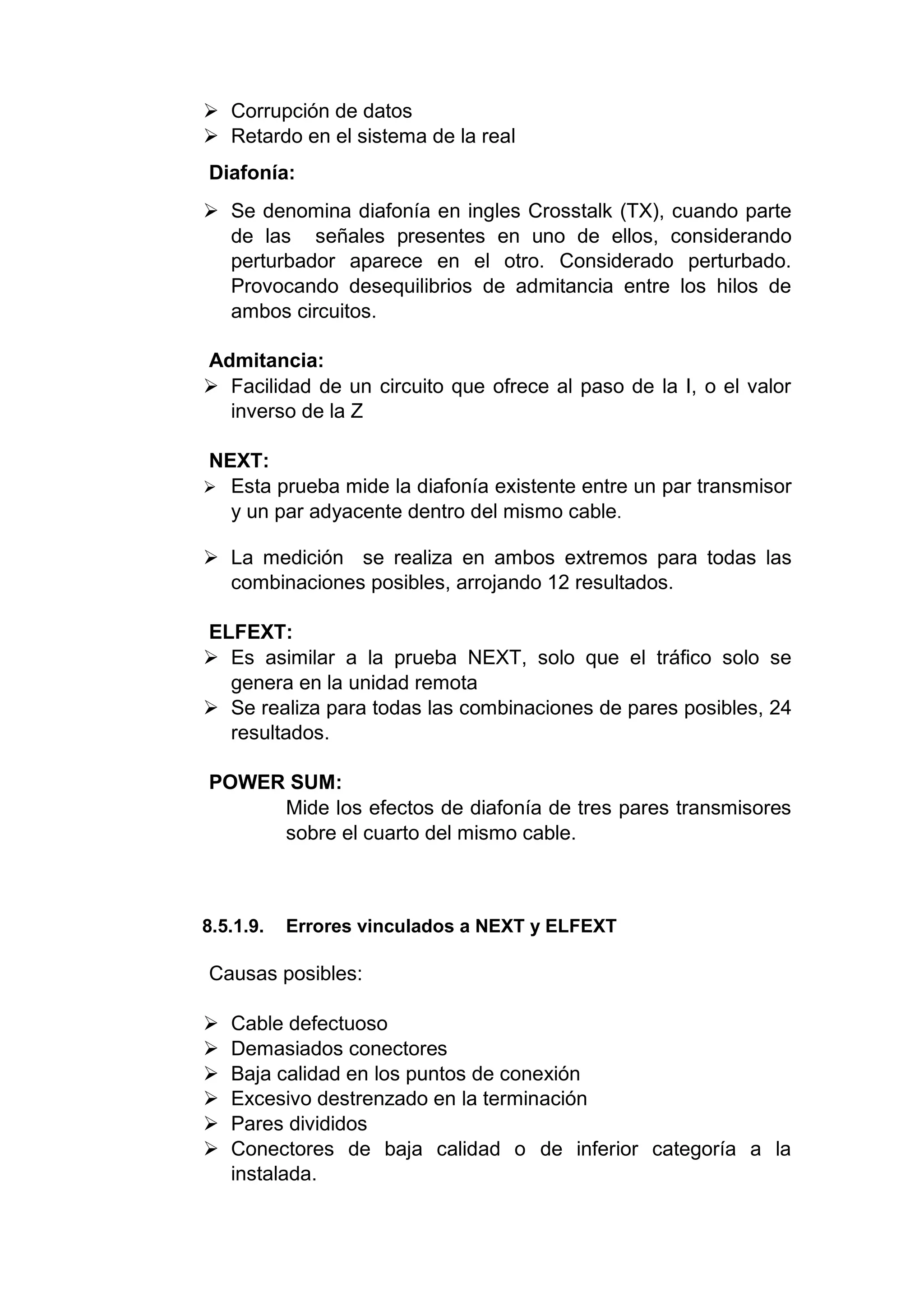

9.5.1.8. Pruebas de Next, ELFEXT y POWER SUM
9.5.1.9. Errores vinculados a NEXT y ELFEXT

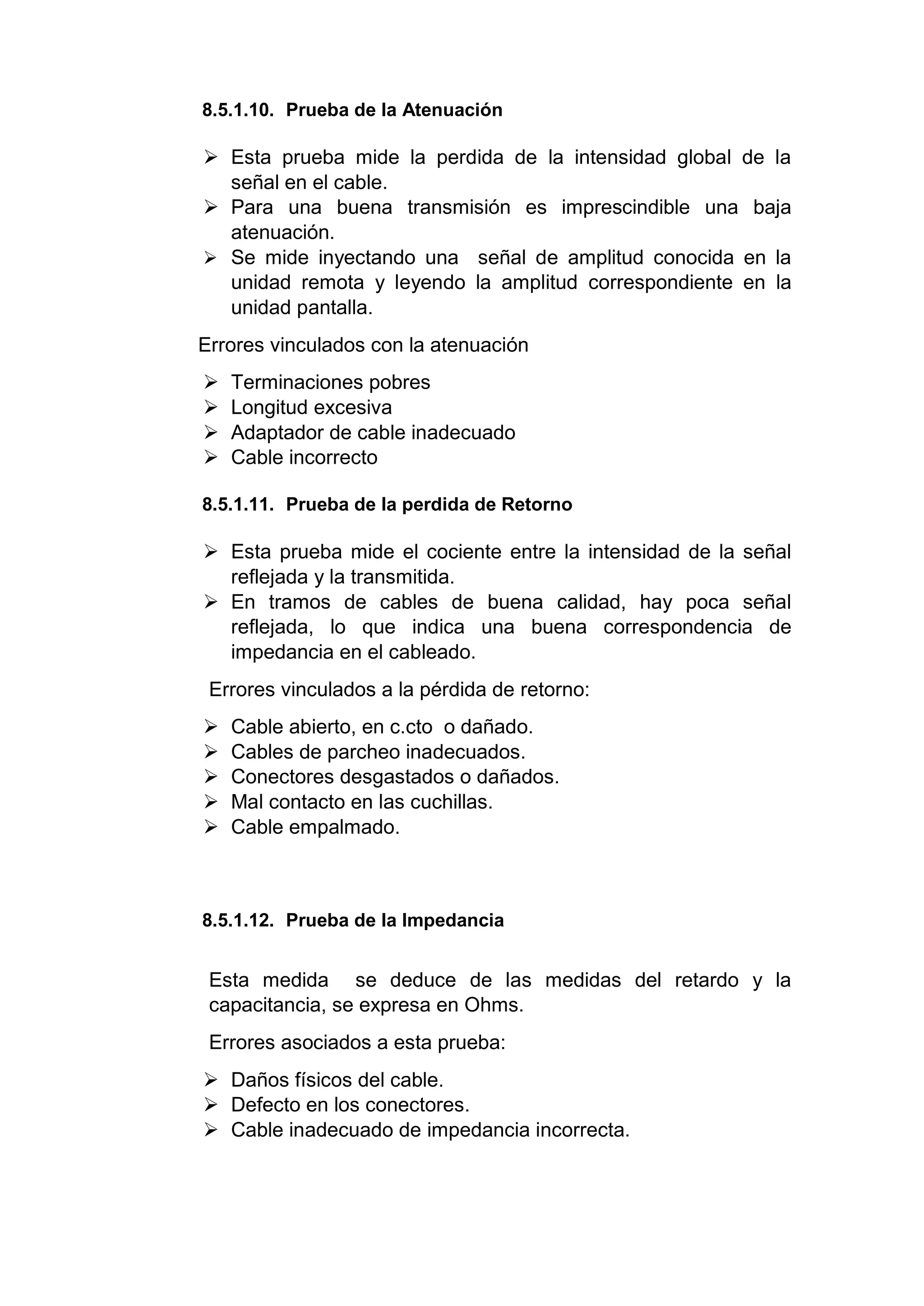

9.5.1.10. Prueba de la Atenuación
9.5.1.11. Prueba de la perdida de Retorno
9.5.1.12. Prueba de la Impedancia

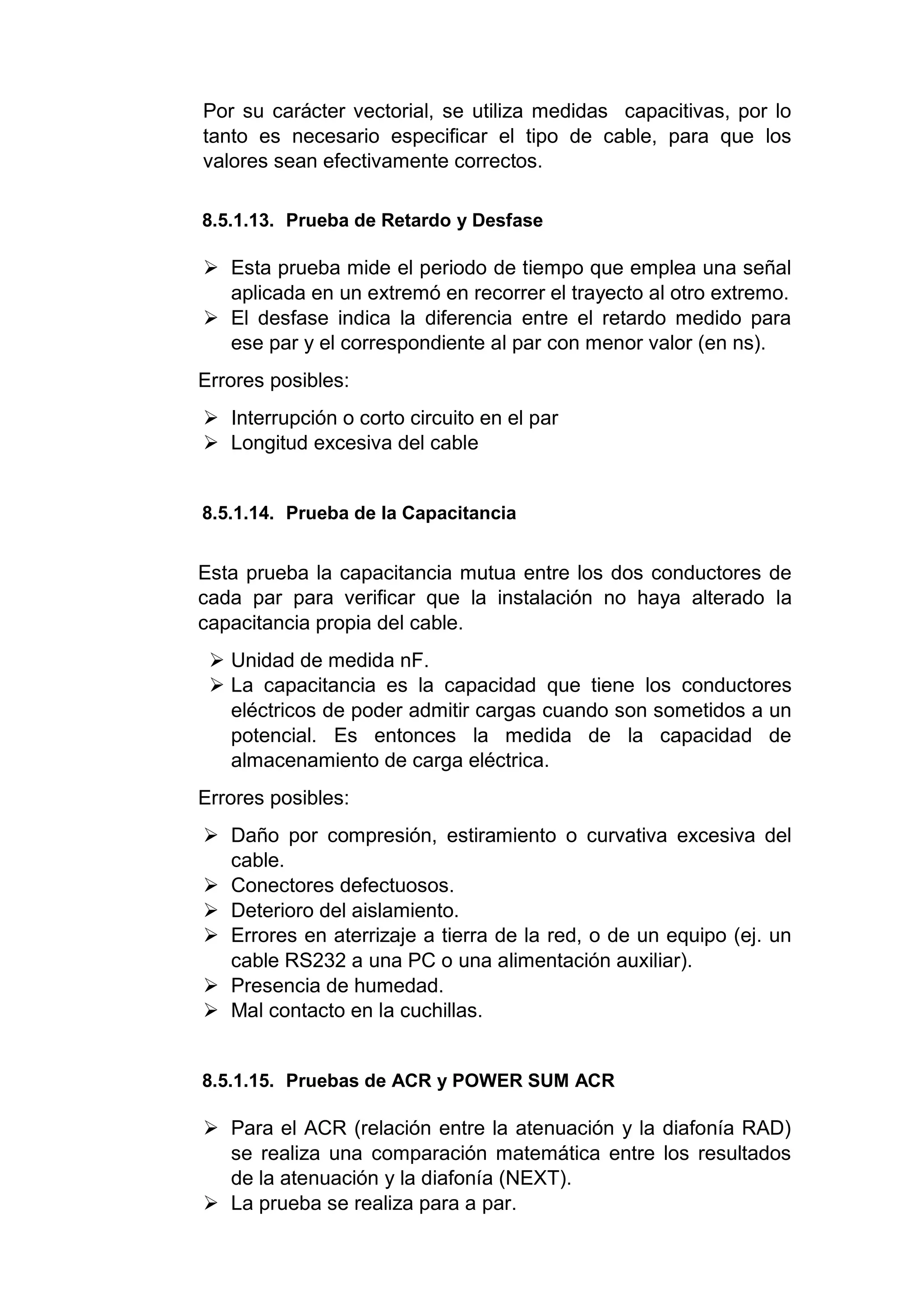

9.5.1.13. Prueba de Retardo y Desfase
9.5.1.14. Prueba de la Capacitancia

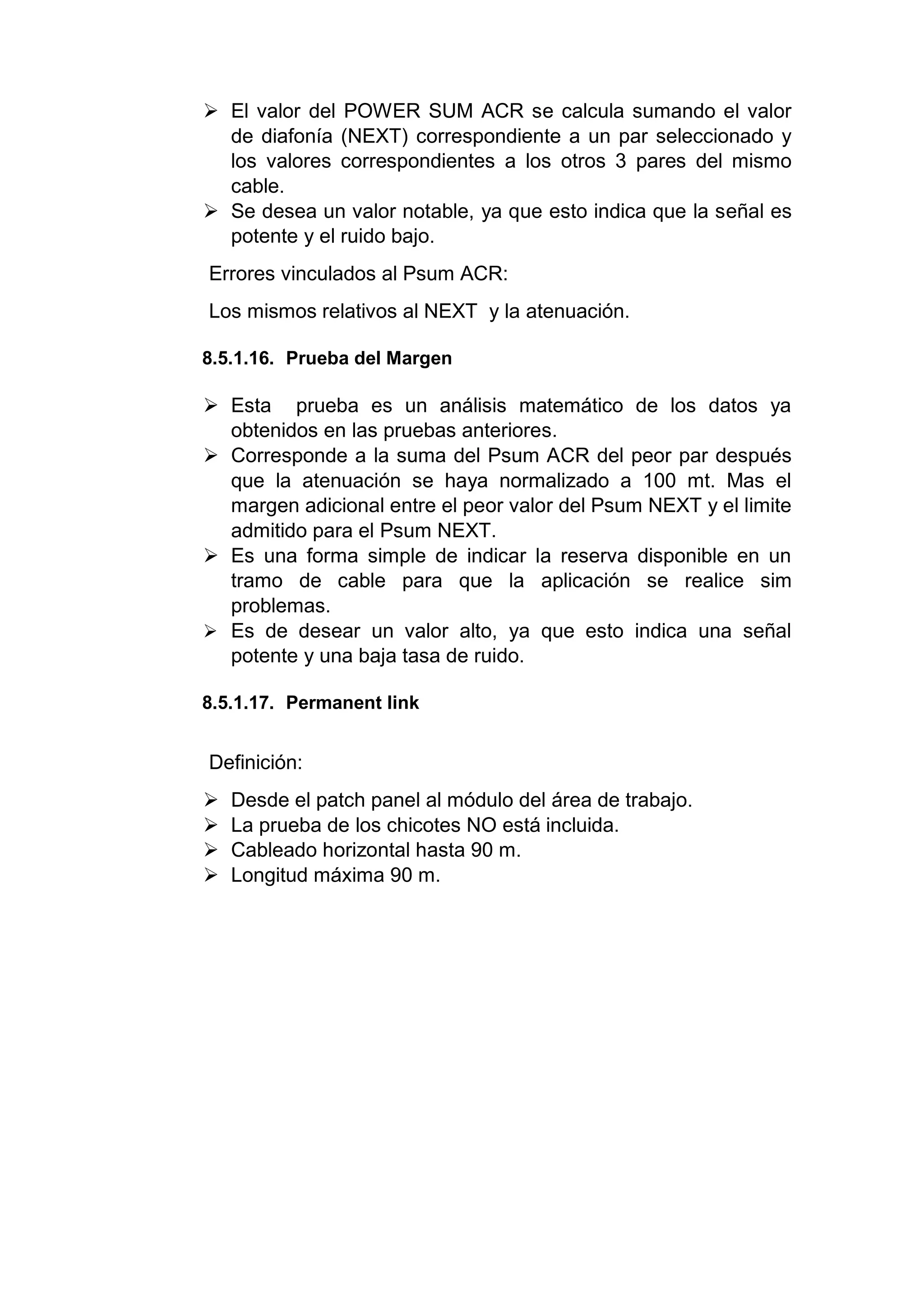

9.5.1.15. Pruebas de ACR y POWER SUM ACR
9.5.1.16. Prueba del Margen
9.5.1.17. Permanent link

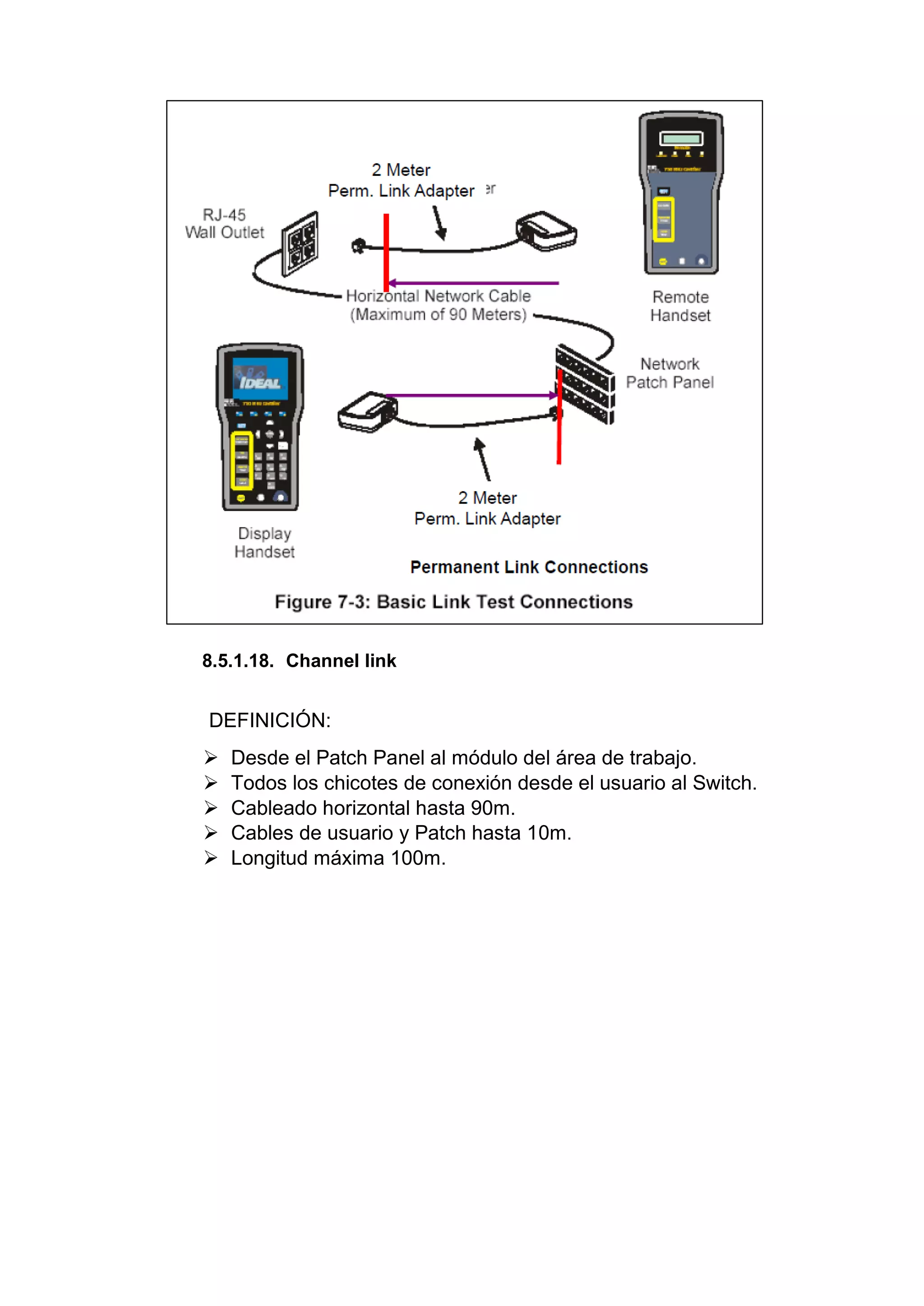

9.5.1.18. Channel link

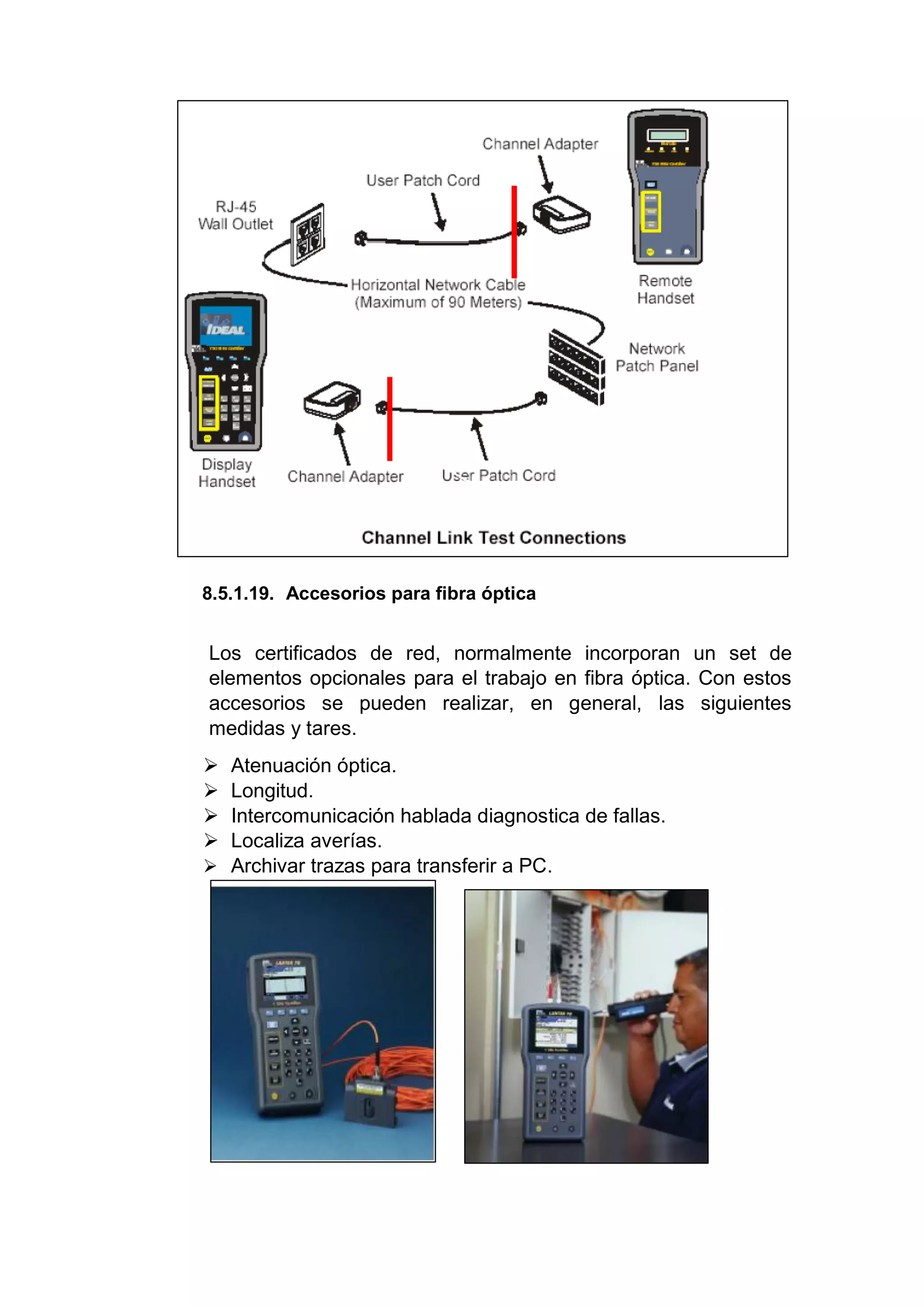

9.5.1.19. Accesorios para fibra óptica

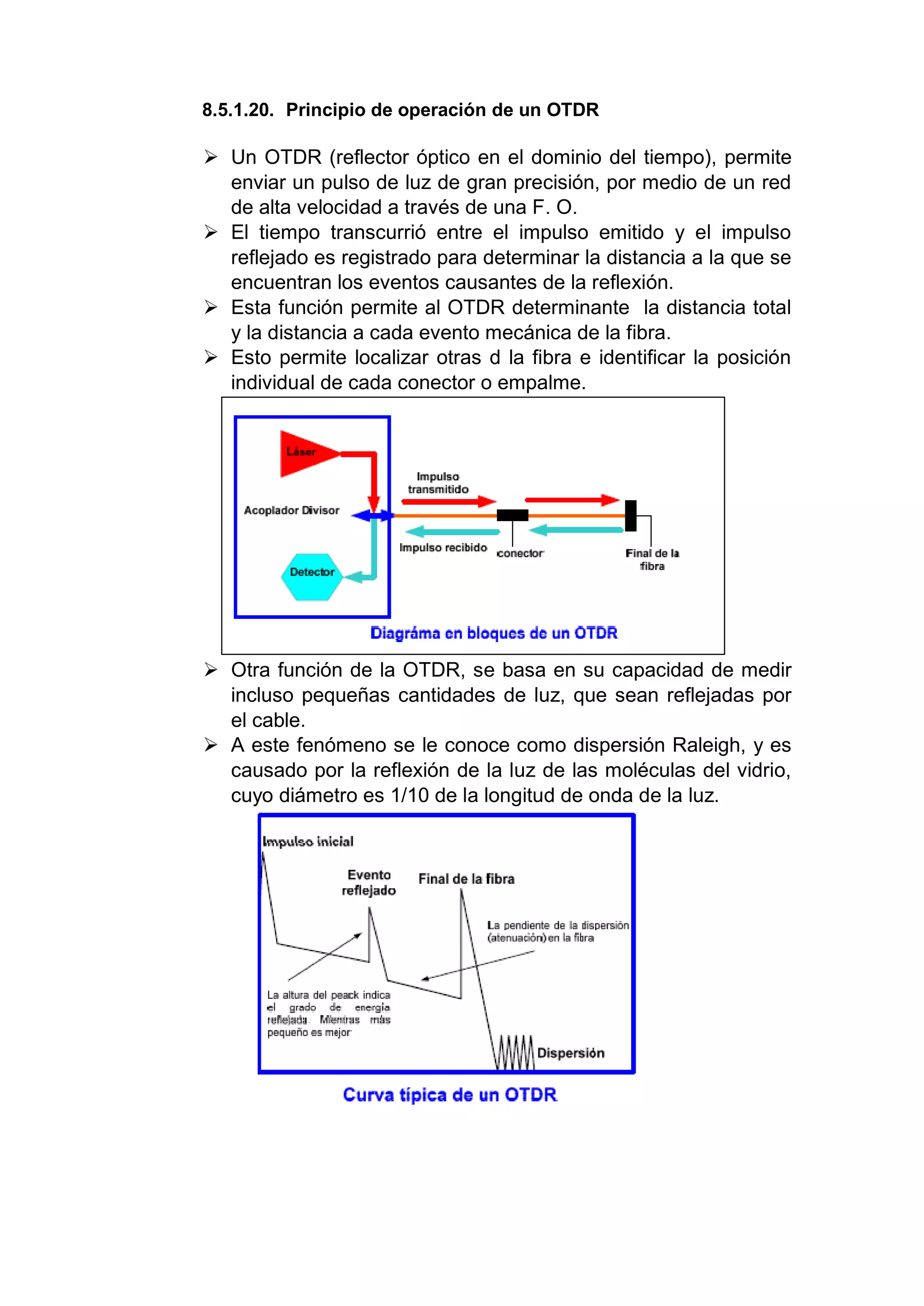

9.5.1.20. Principio de operación de un OTDR

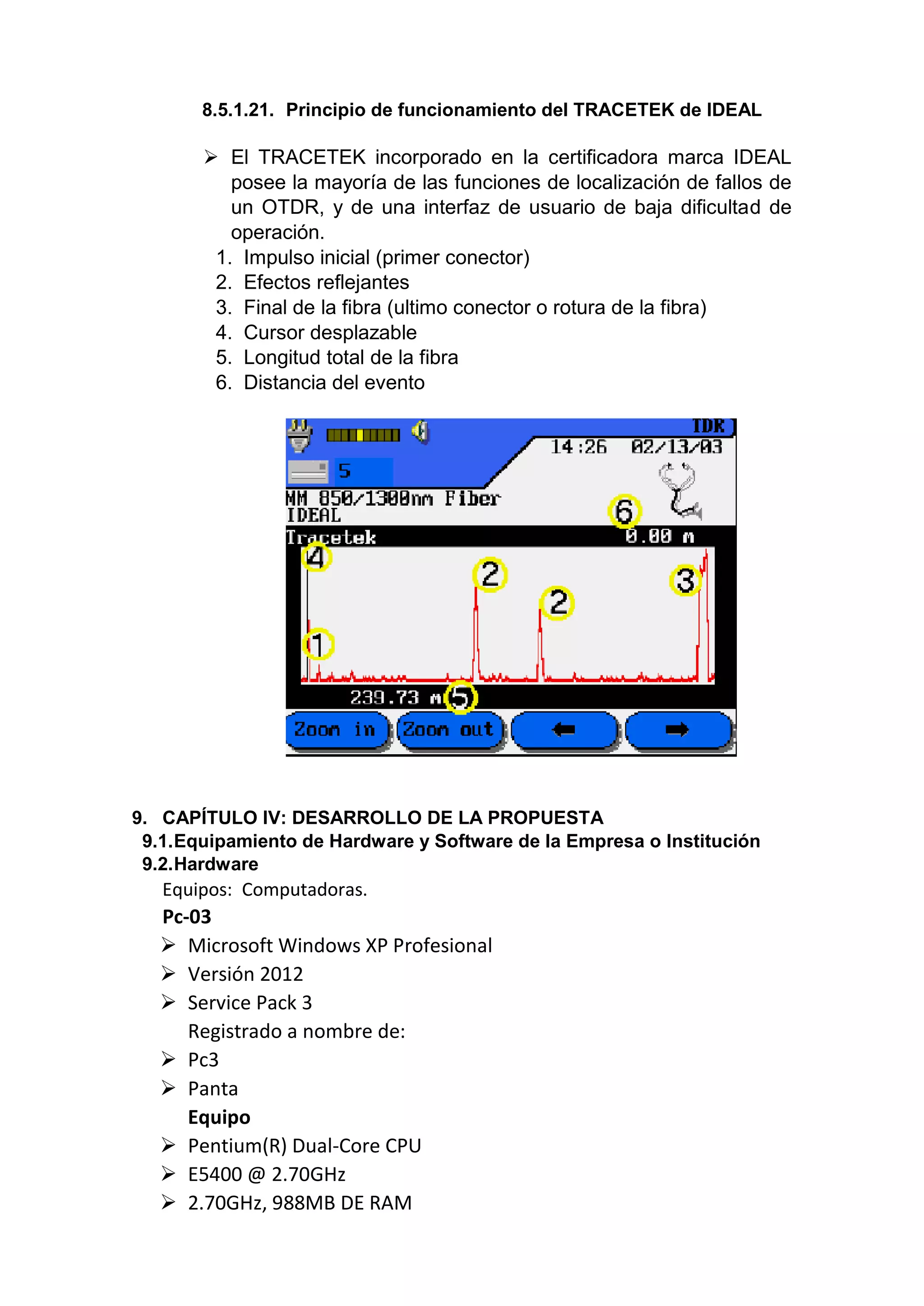

9.5.1.21. Principio de funcionamiento del TRACETEK de IDEAL
10.CAPÍTULO IV: DESARROLLO DE LA PROPUESTA
10.1. Equipamiento de Hardware y Software de la Empresa o Institución

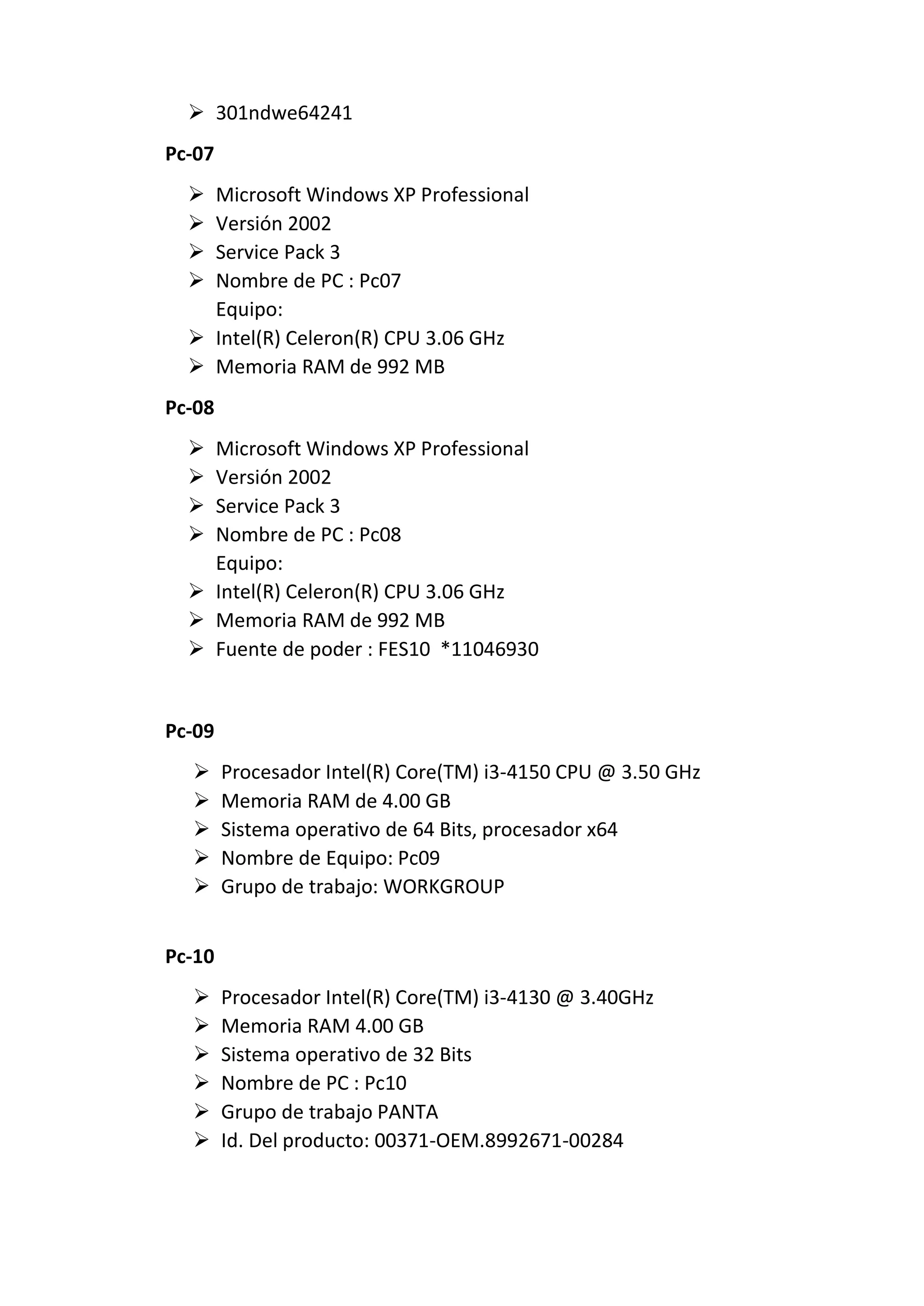

10.2. Hardware

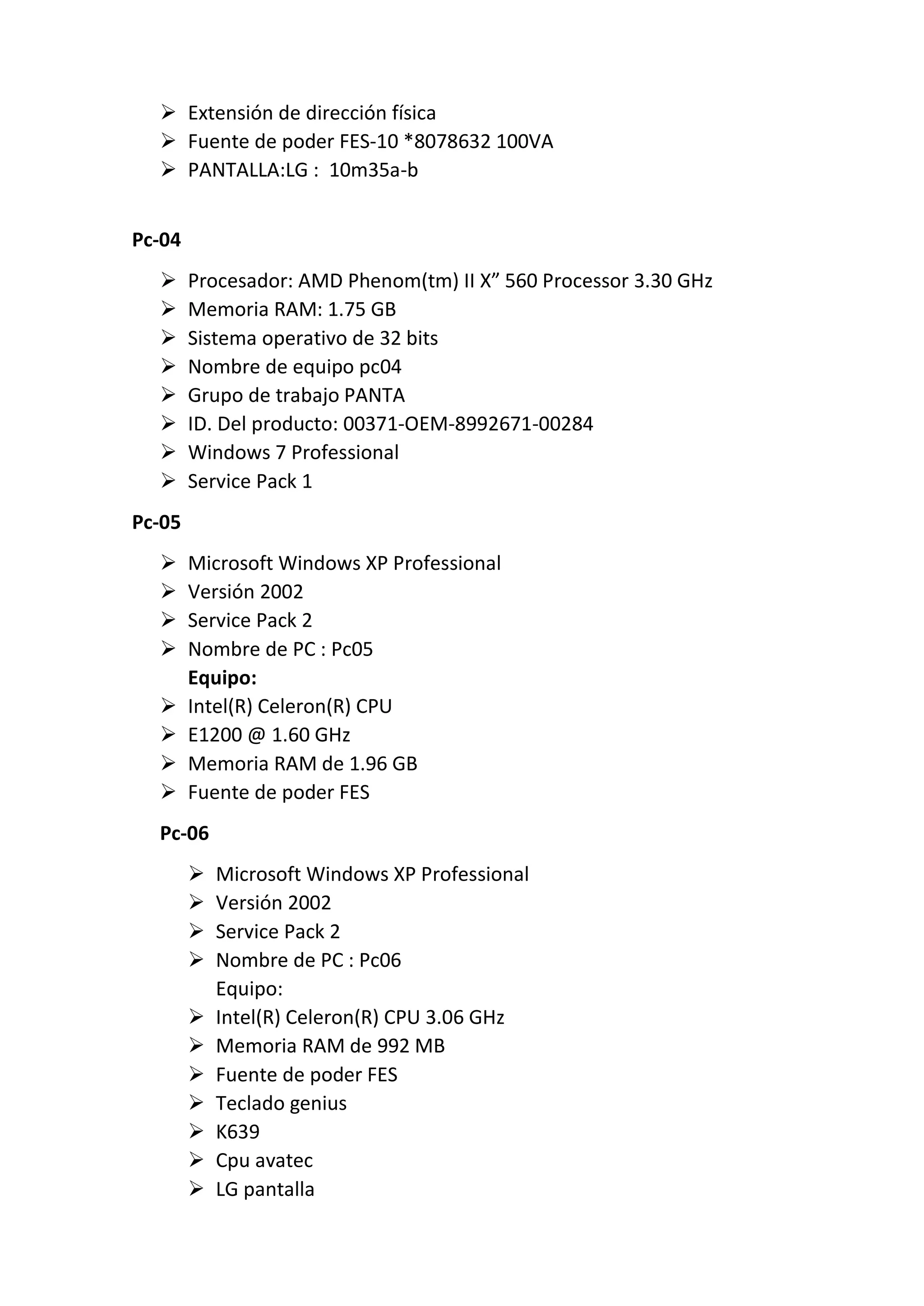

Equipos: Computadoras. Son 20 computadoras
Impresoras
Otros. Son 2 servidores

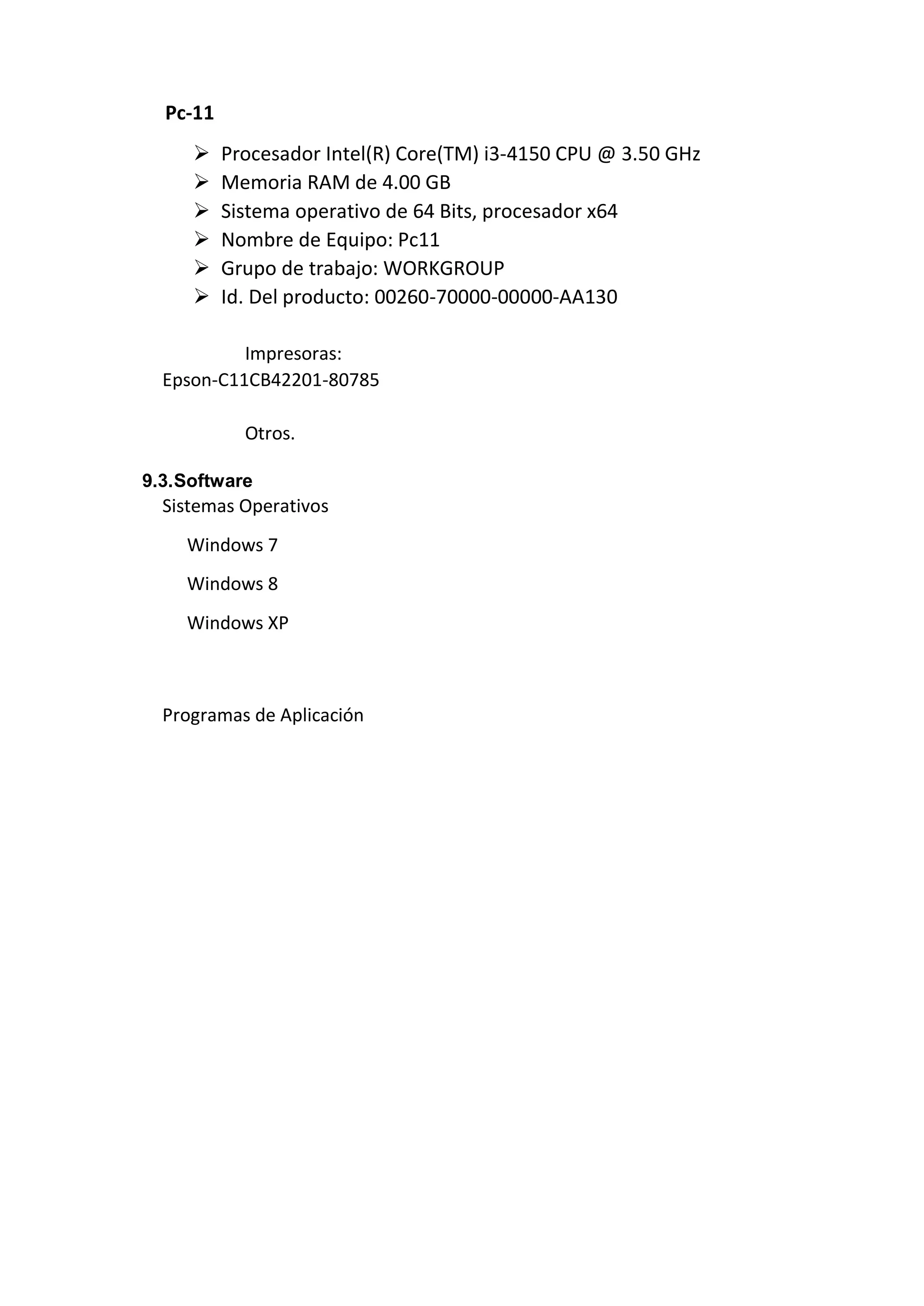

10.3. Software
Sistemas Operativos
Programas de Aplicación

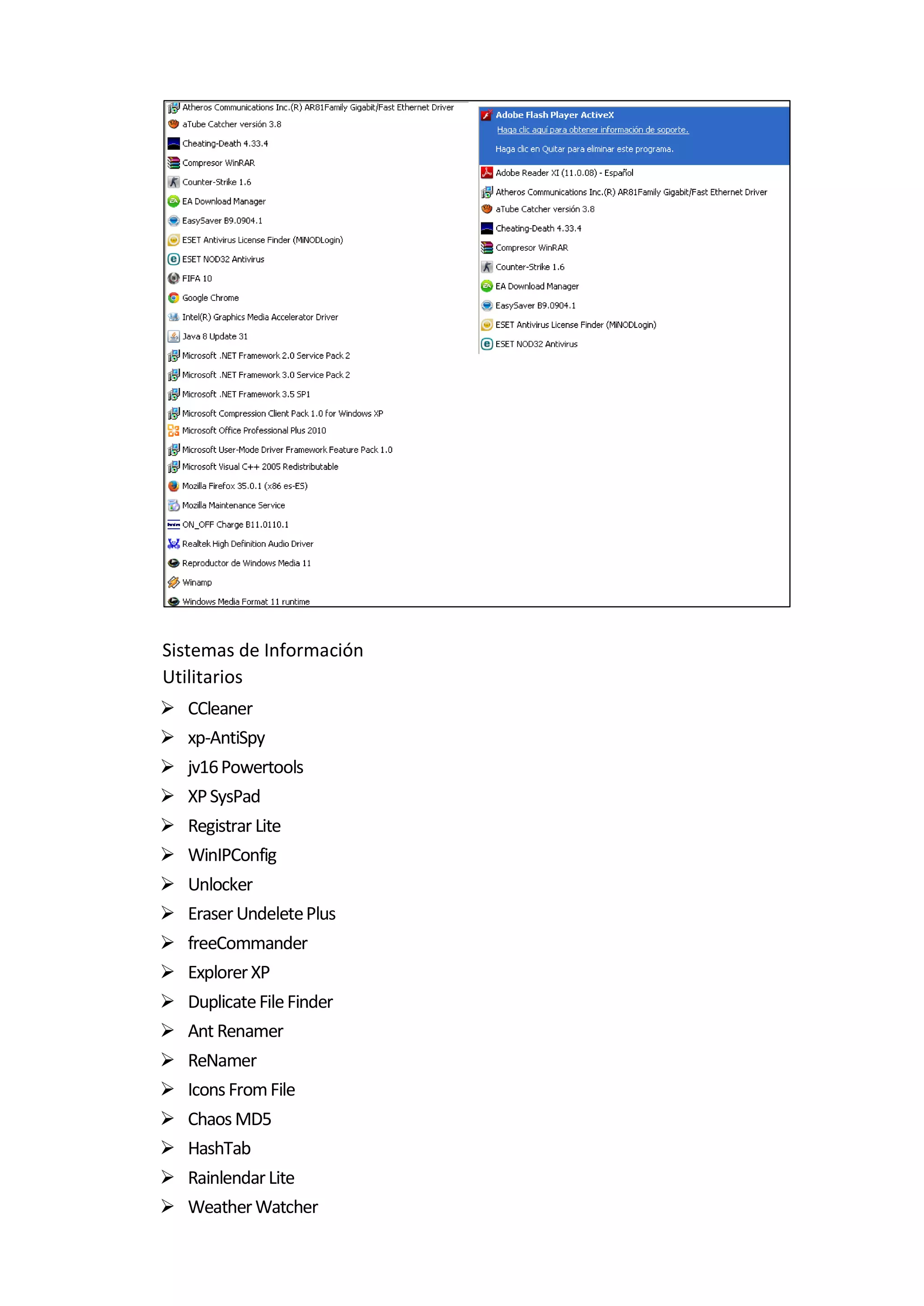

Sistemas de Información
Utilitarios

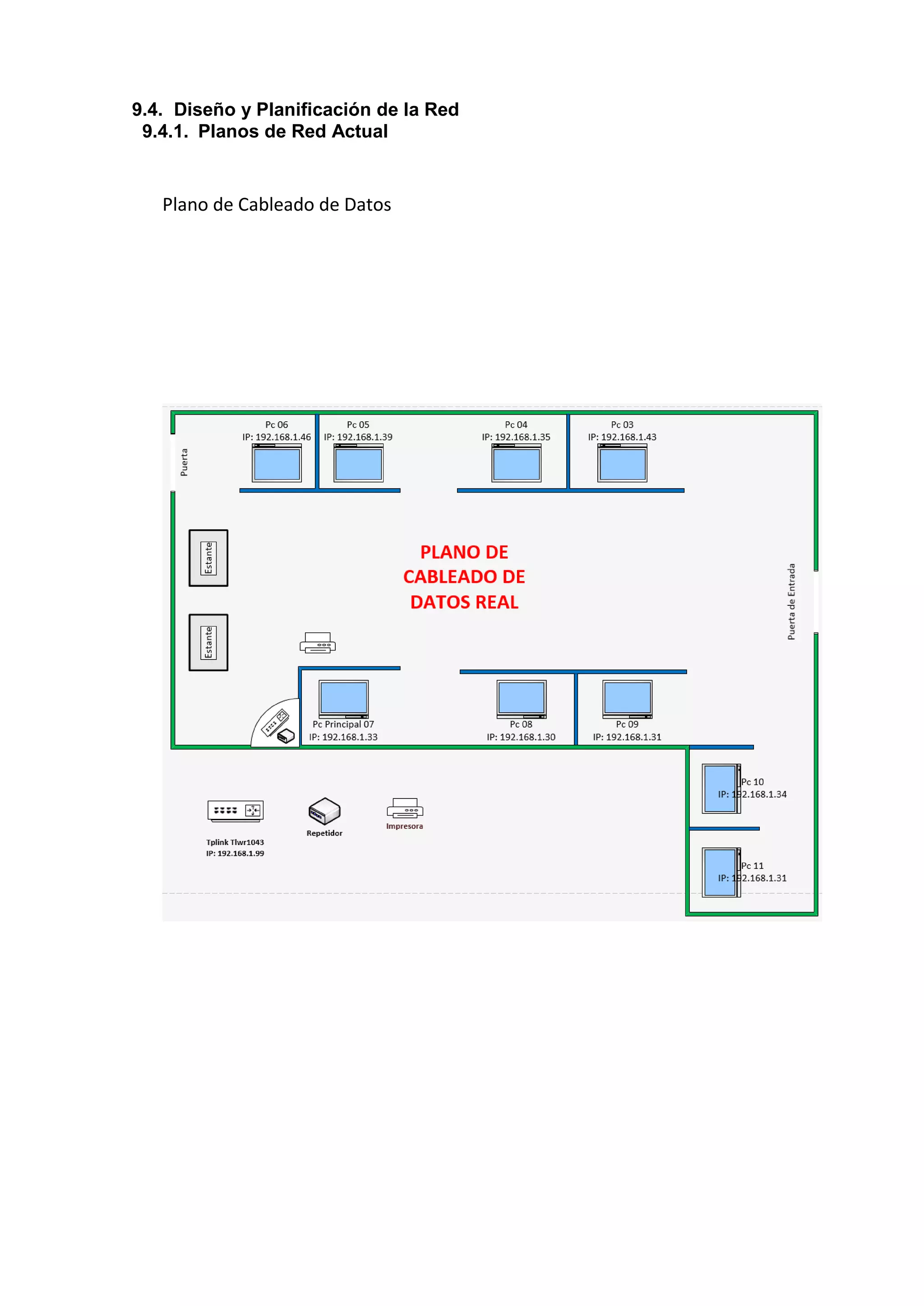

10.4.Diseño y Planificación de la Red
10.4.1. Planos de Red Actual
Plano de Cableado de Datos

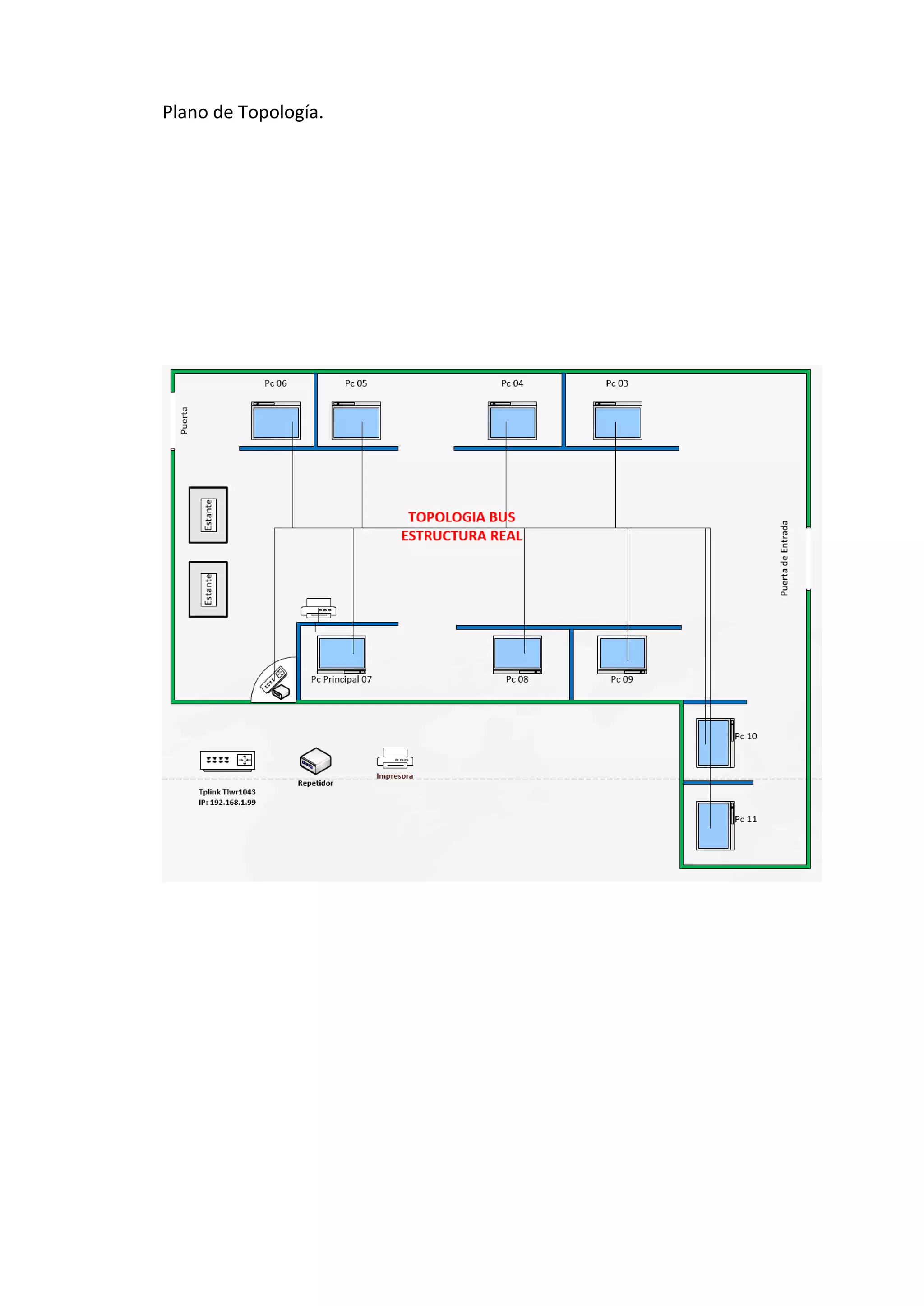

Plano de Topología.

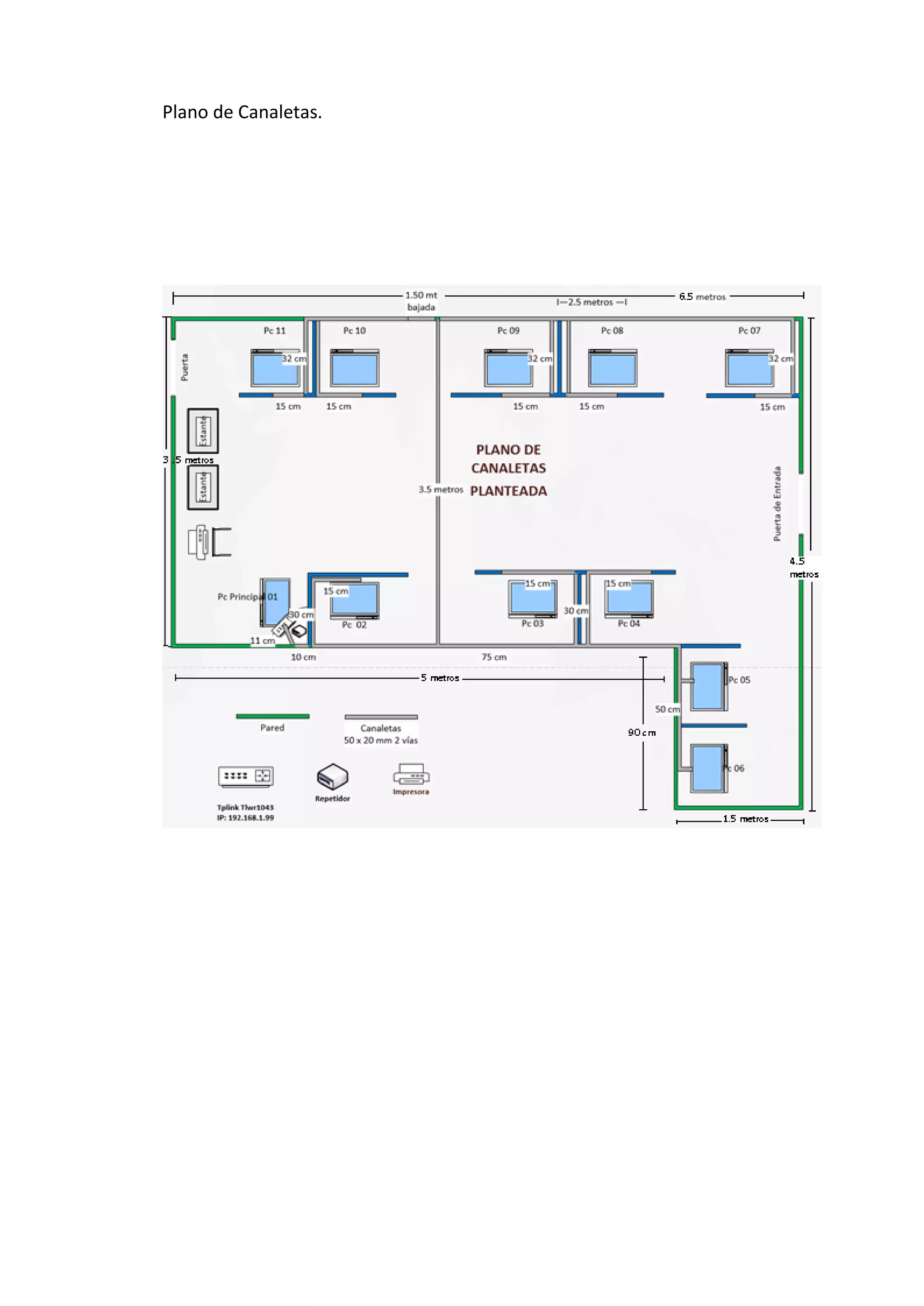

Plano de Canaletas.

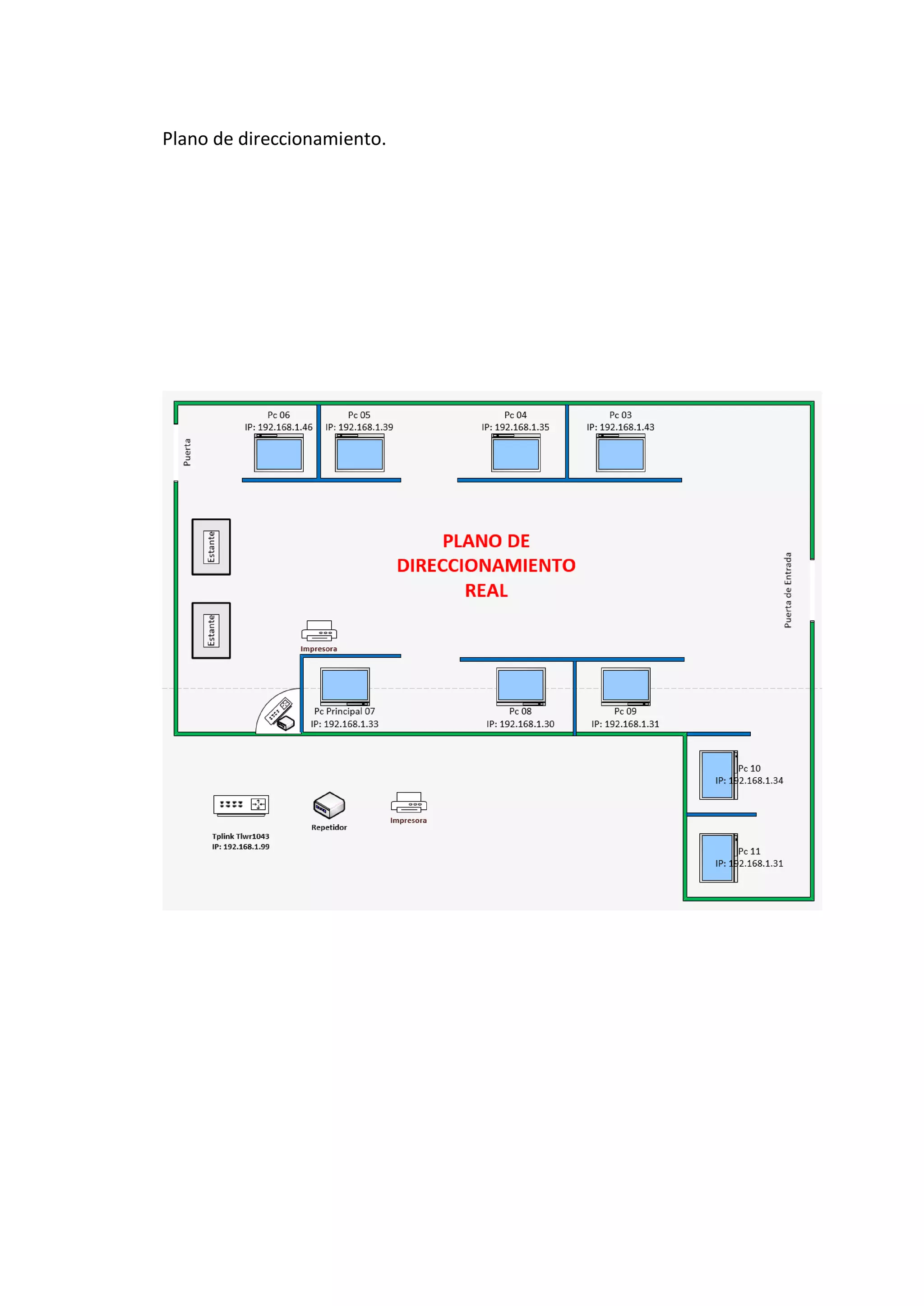

Plano de direccionamiento.
Plano de etiquetado.

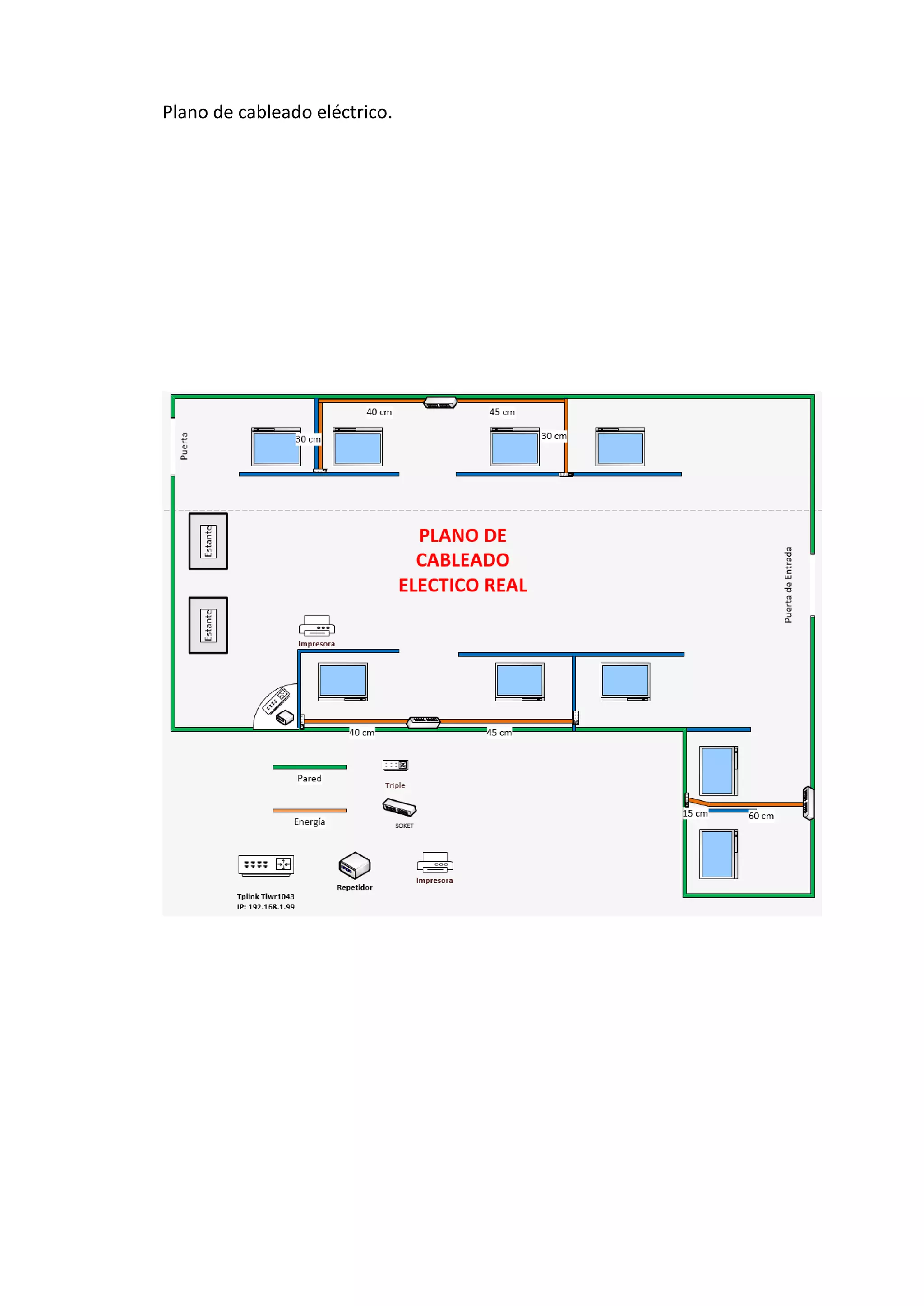

Plano de cableado eléctrico.

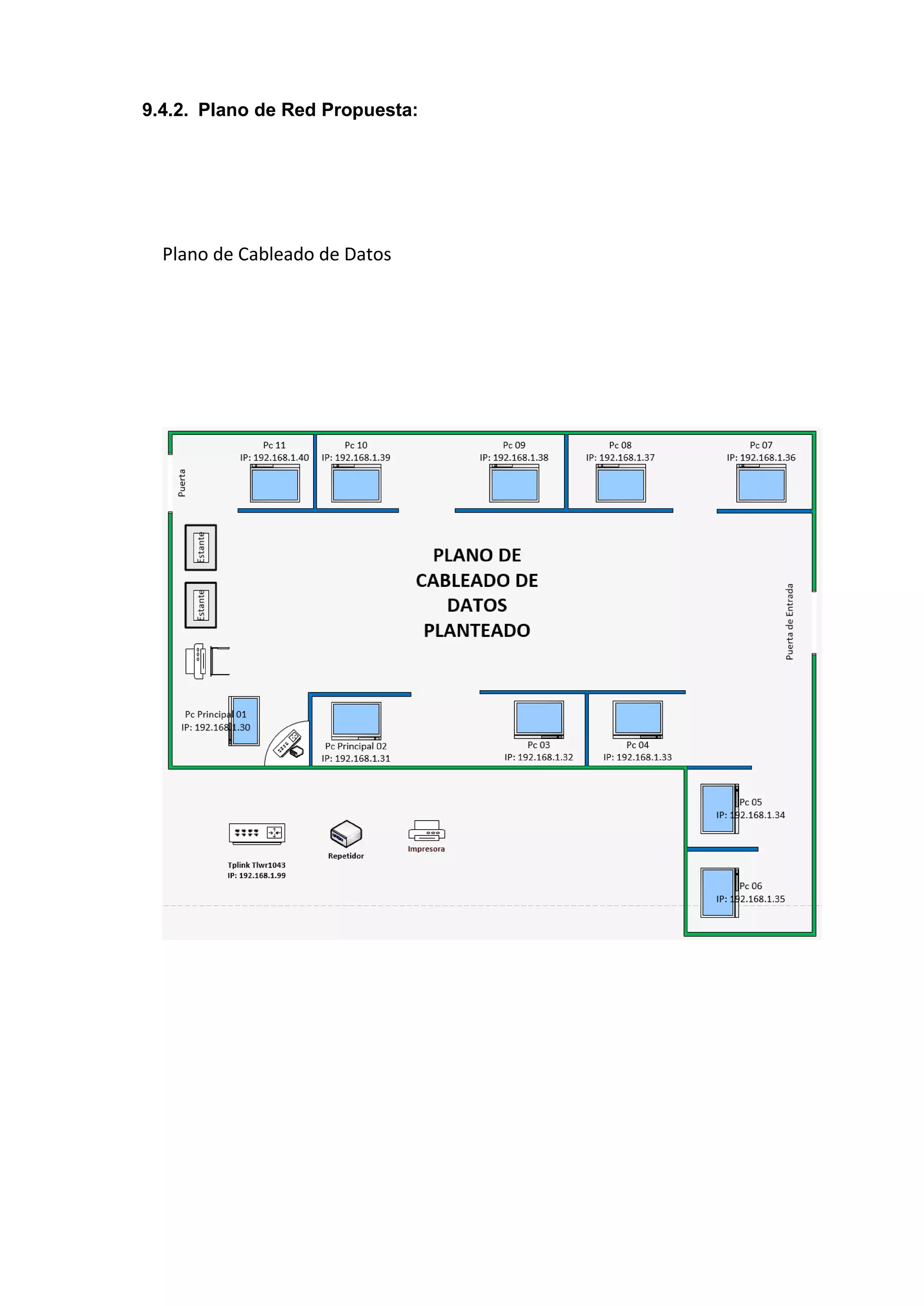

10.4.2. Plano de Red Propuesta:

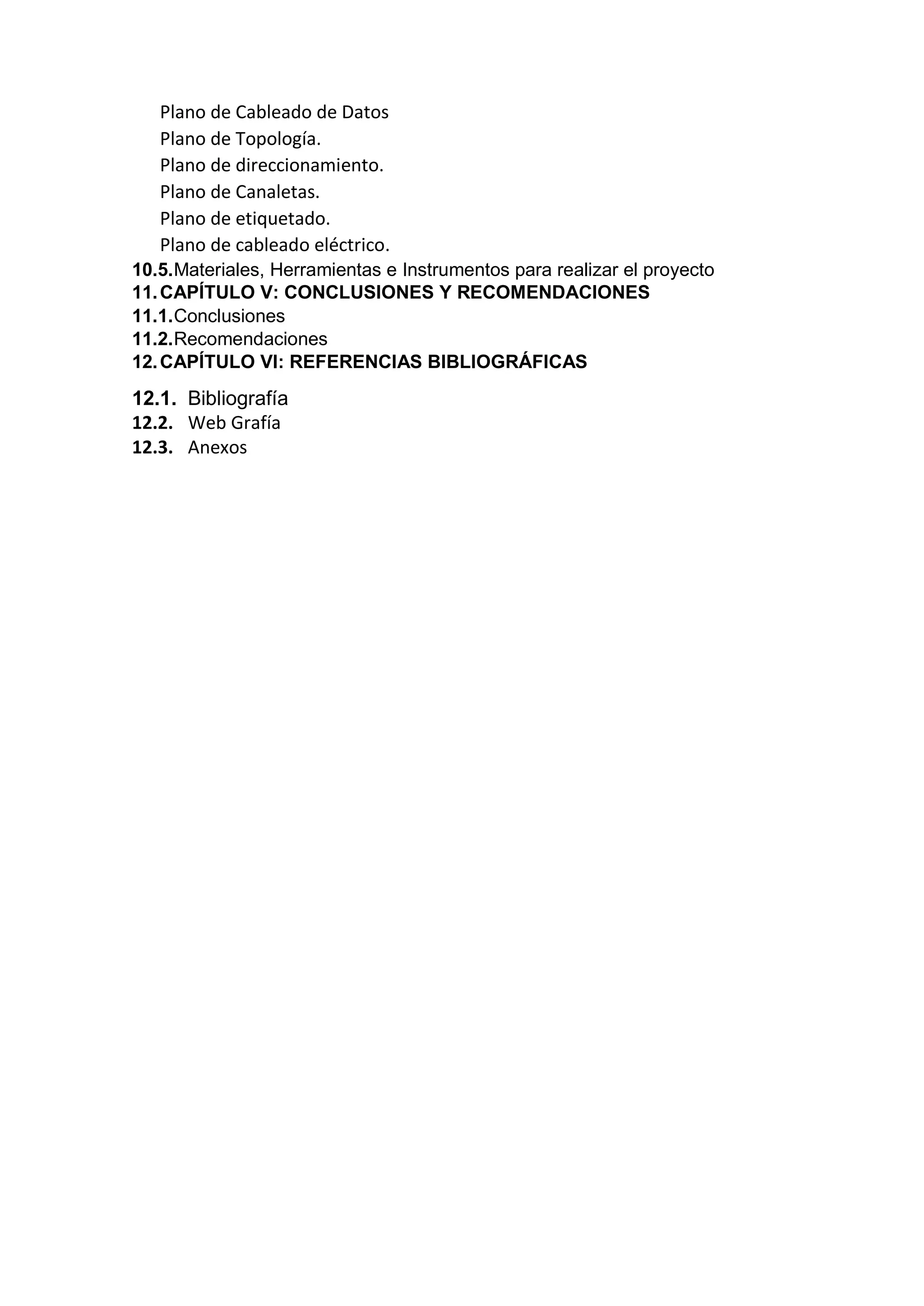

4. Plano de Cableado de Datos

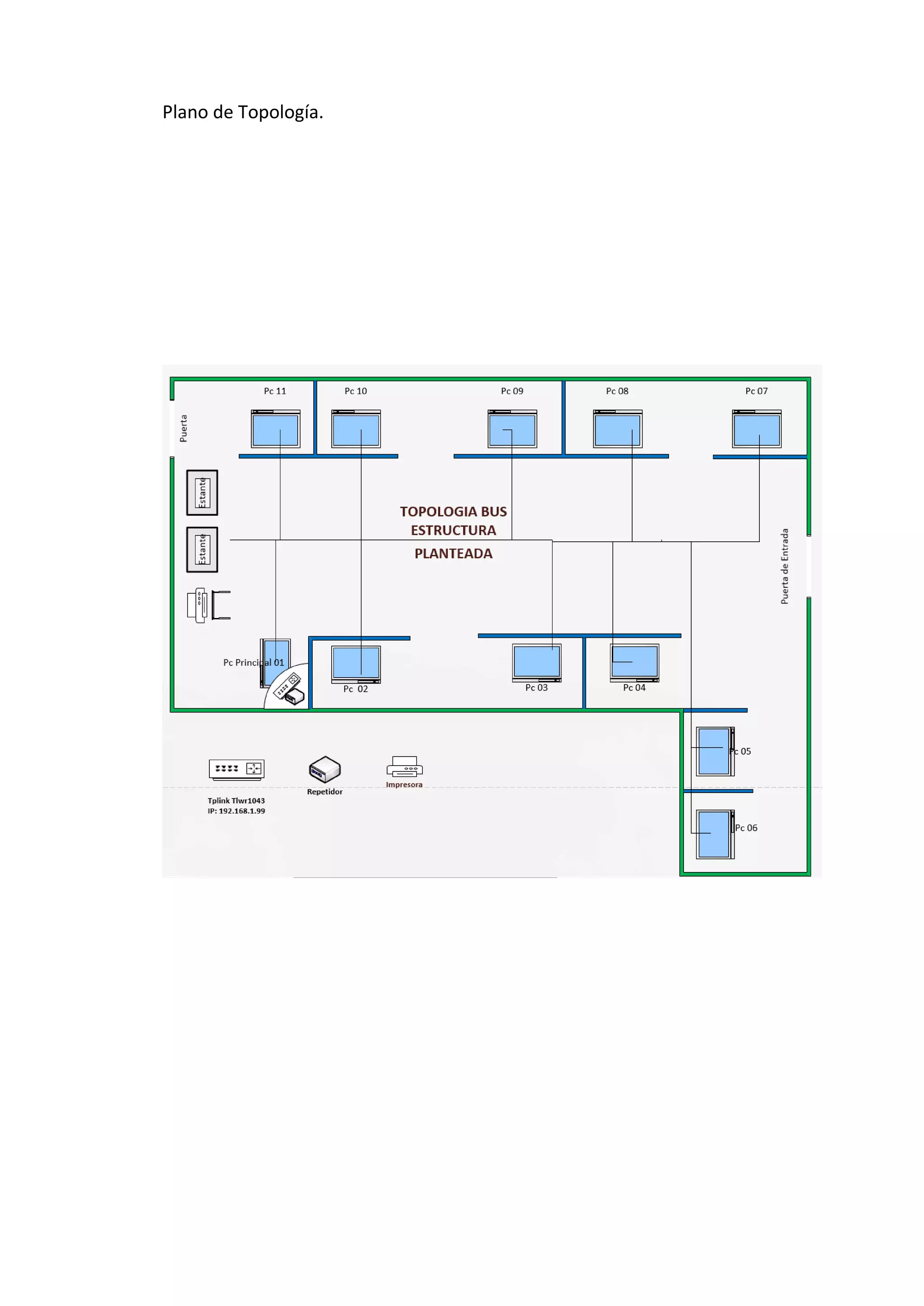

Plano de Topología.

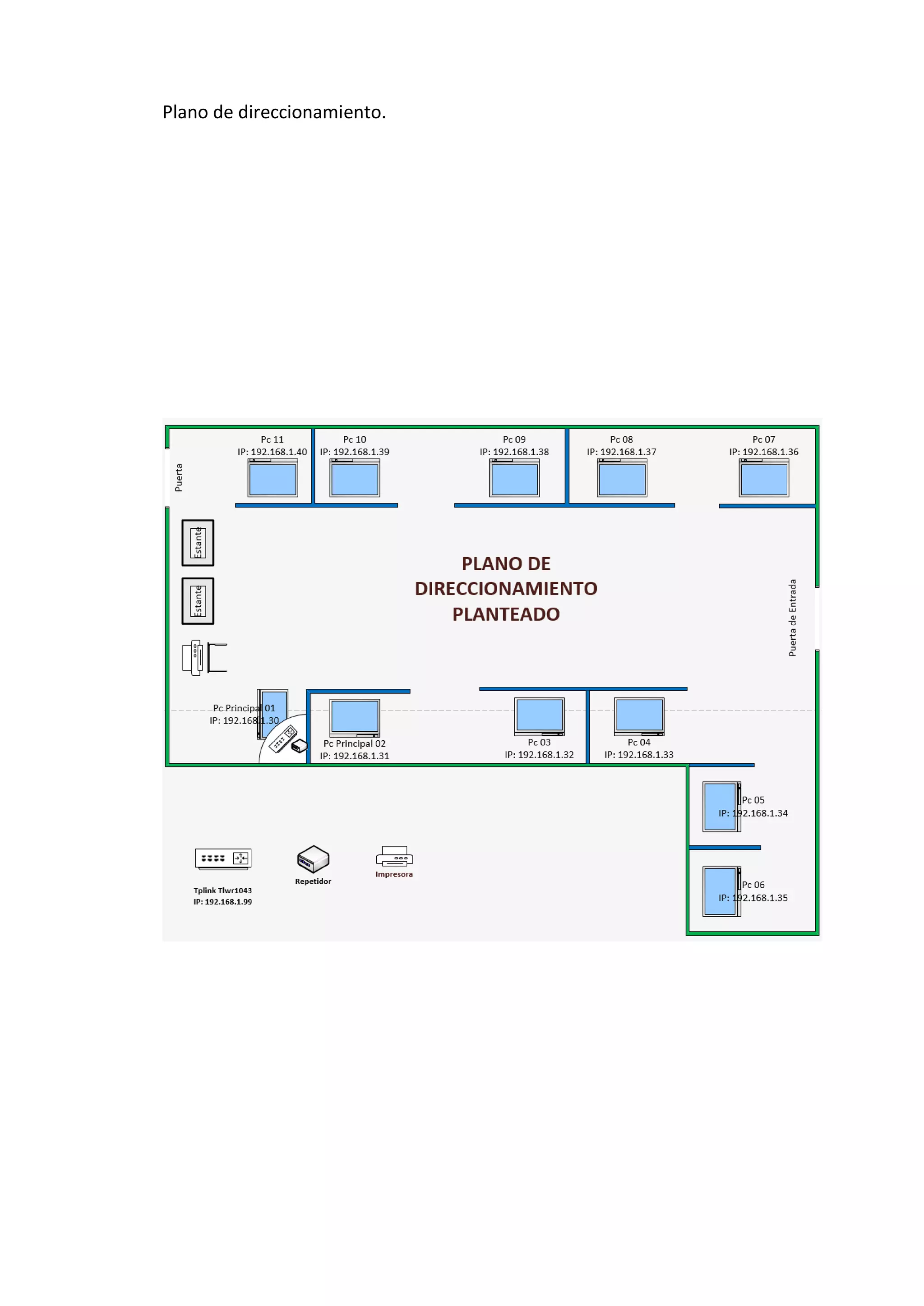

Plano de direccionamiento.

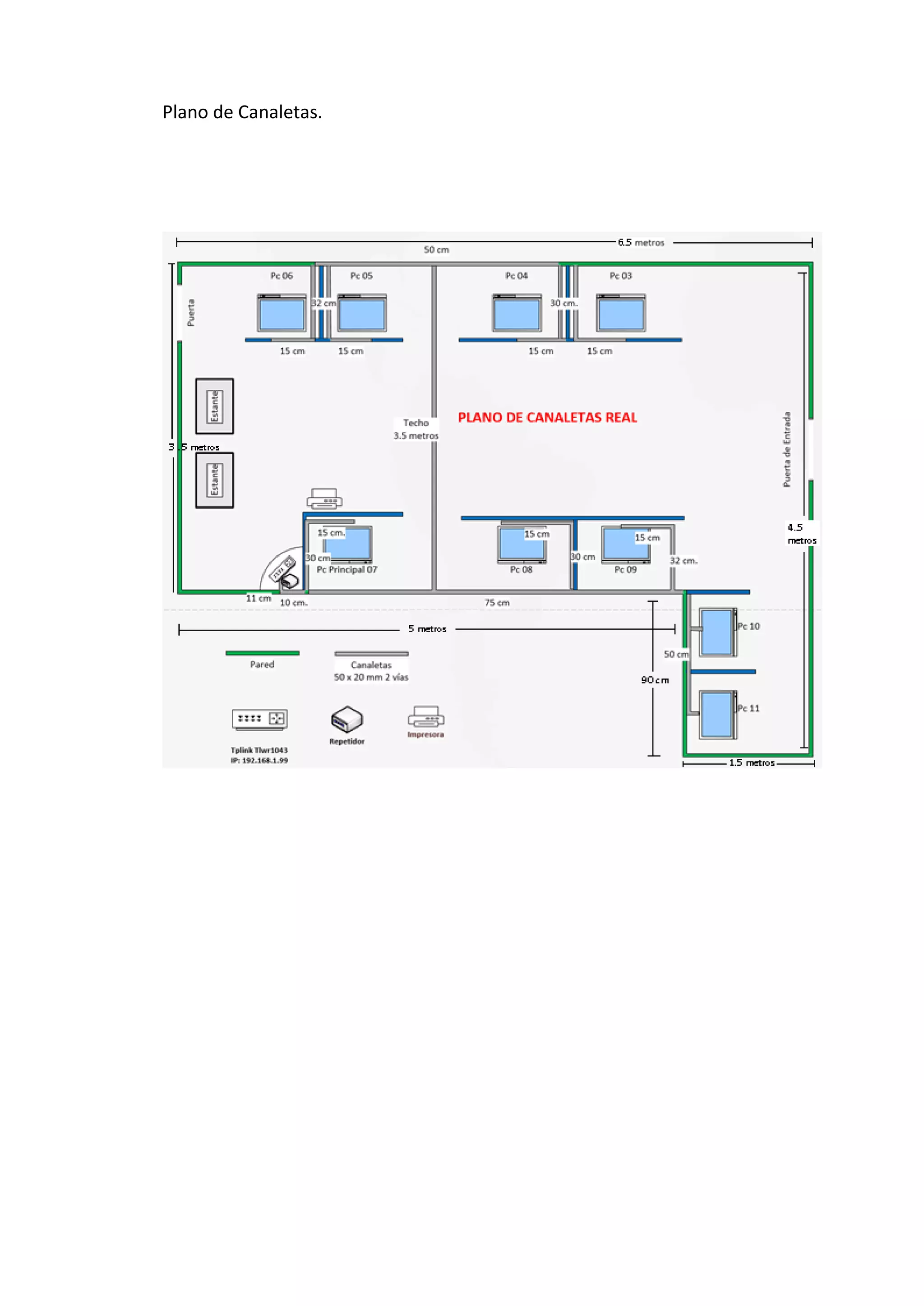

Plano de Canaletas.

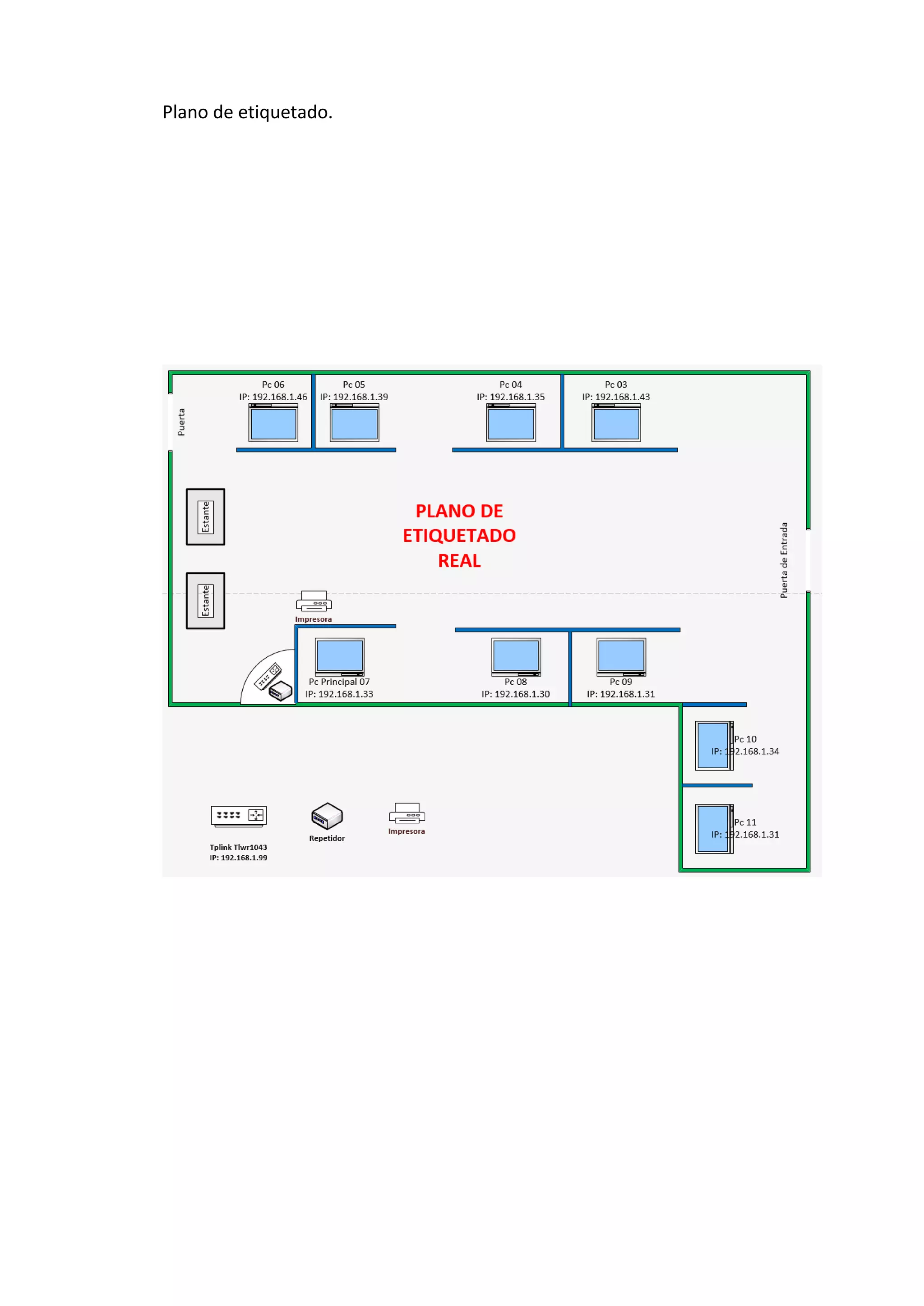

Plano de etiquetado.
Plano de cableado eléctrico.

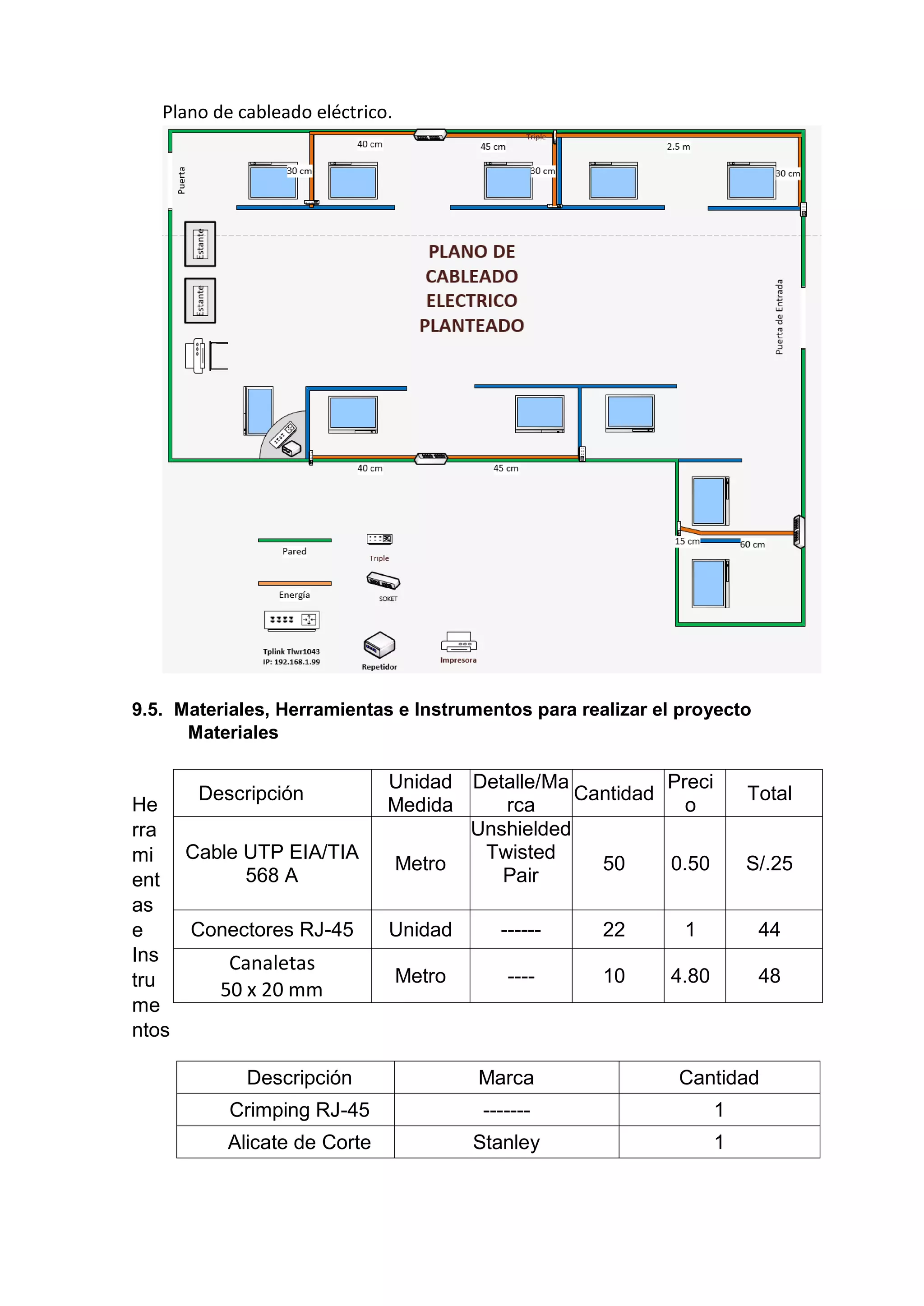

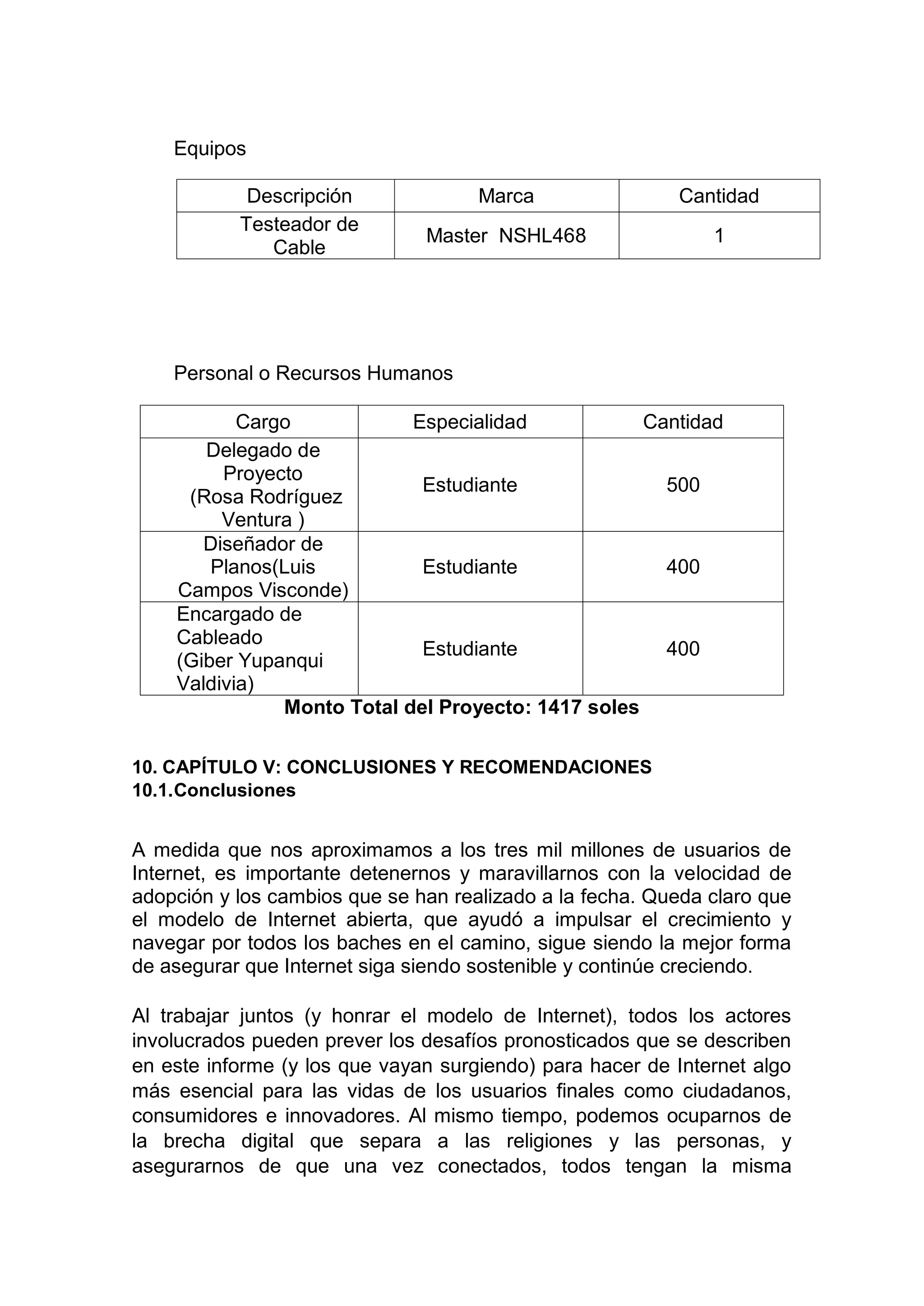

10.5.Materiales, Herramientas e Instrumentos para realizar el proyecto
11.CAPÍTULO V: CONCLUSIONES Y RECOMENDACIONES
11.1.Conclusiones

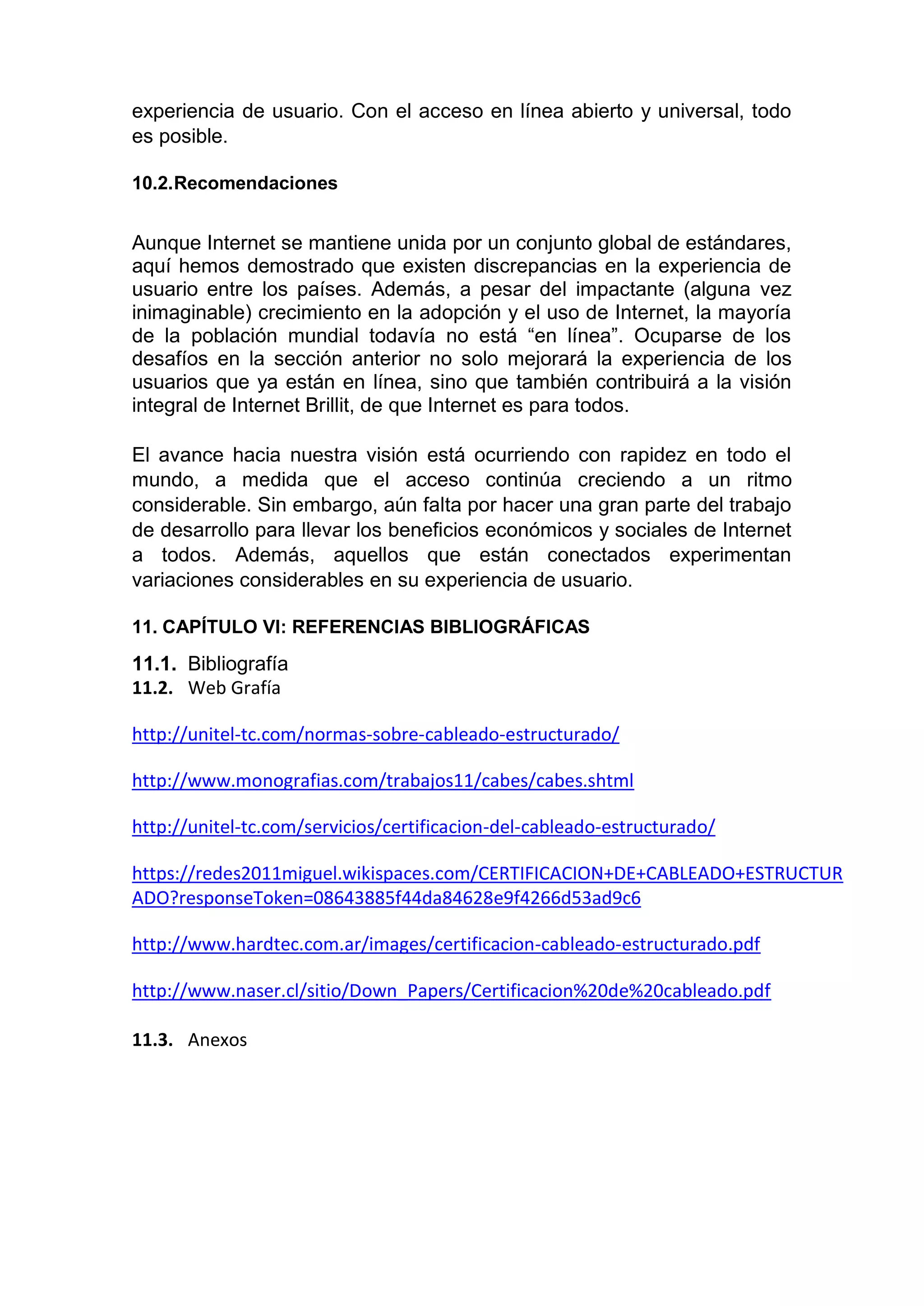

11.2.Recomendaciones
12.CAPÍTULO VI: REFERENCIAS BIBLIOGRÁFICAS
12.1. Bibliografía
12.2. Web Grafía
12.3. Anexos

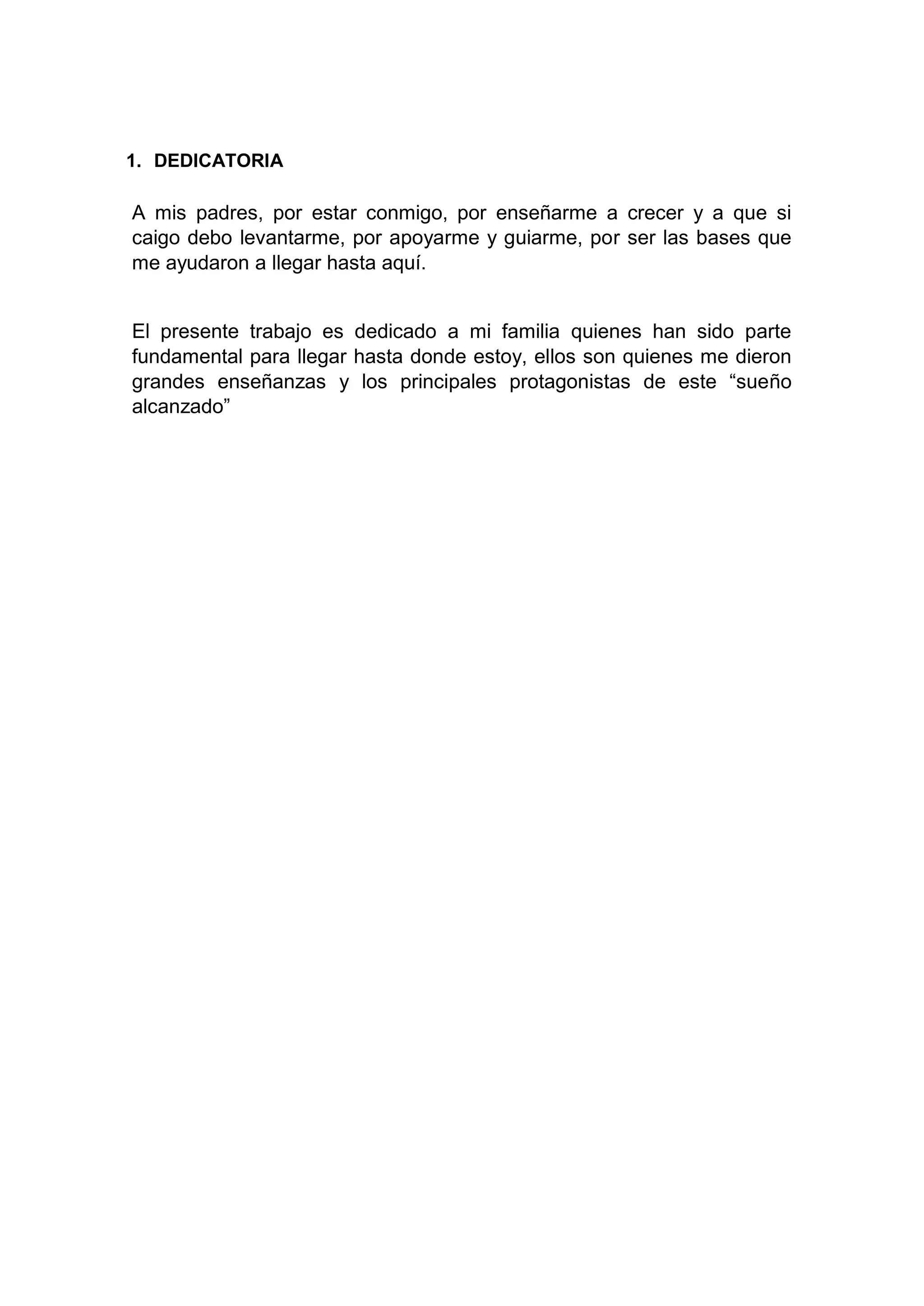

5. 1. DEDICATORIA
A mis padres, por estar conmigo, por enseñarme a crecer y a que si
caigo debo levantarme, por apoyarme y guiarme, por ser las bases que
me ayudaron a llegar hasta aquí.
El presente trabajo es dedicado a mi familia quienes han sido parte
fundamental para llegar hasta donde estoy, ellos son quienes me dieron
grandes enseñanzas y los principales protagonistas de este “sueño
alcanzado”

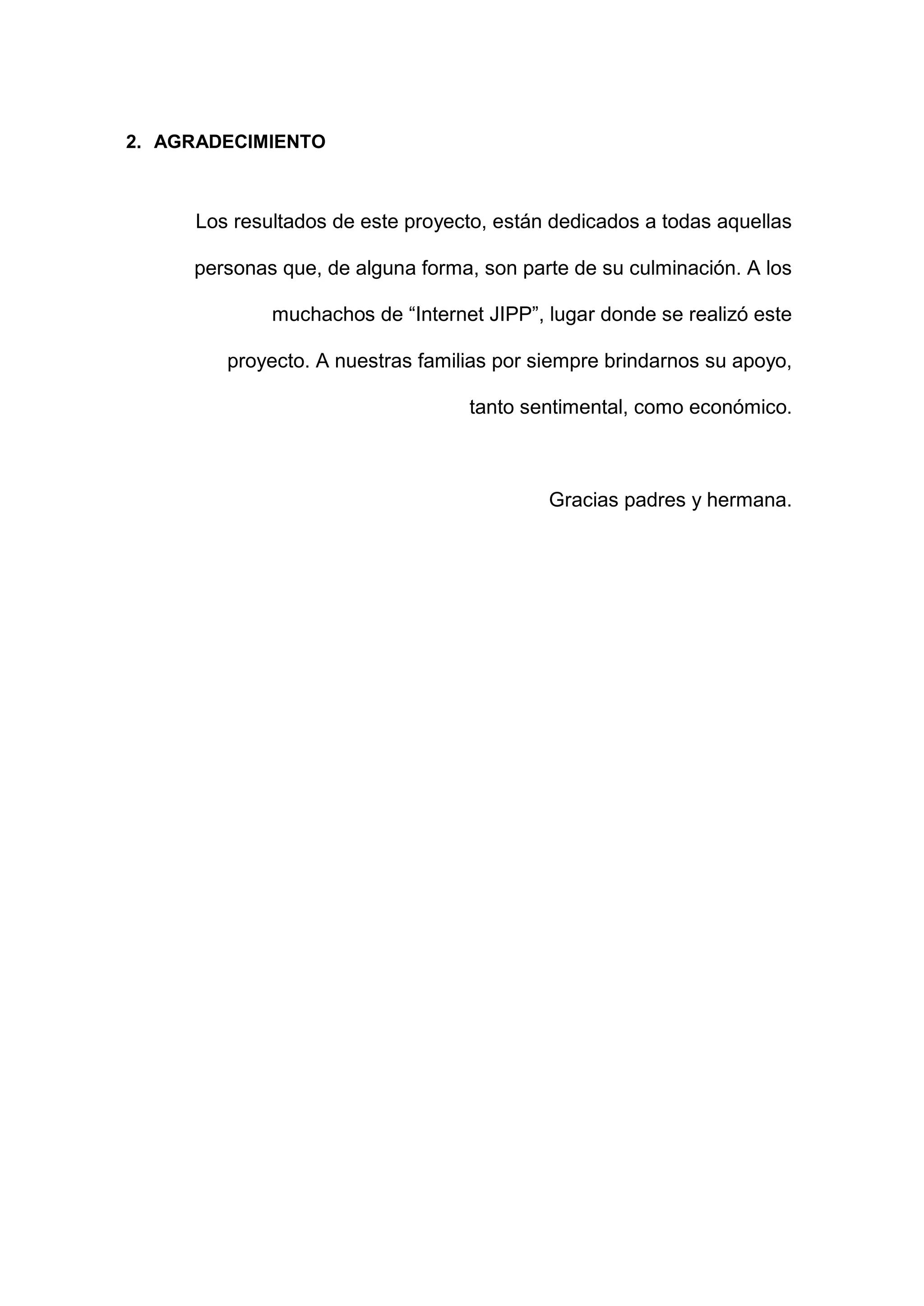

6. 2. AGRADECIMIENTO
Los resultados de este proyecto, están dedicados a todas aquellas
personas que, de alguna forma, son parte de su culminación. A los
muchachos de “Internet JIPP”, lugar donde se realizó este
proyecto. A nuestras familias por siempre brindarnos su apoyo,
tanto sentimental, como económico.
Gracias padres y hermana.

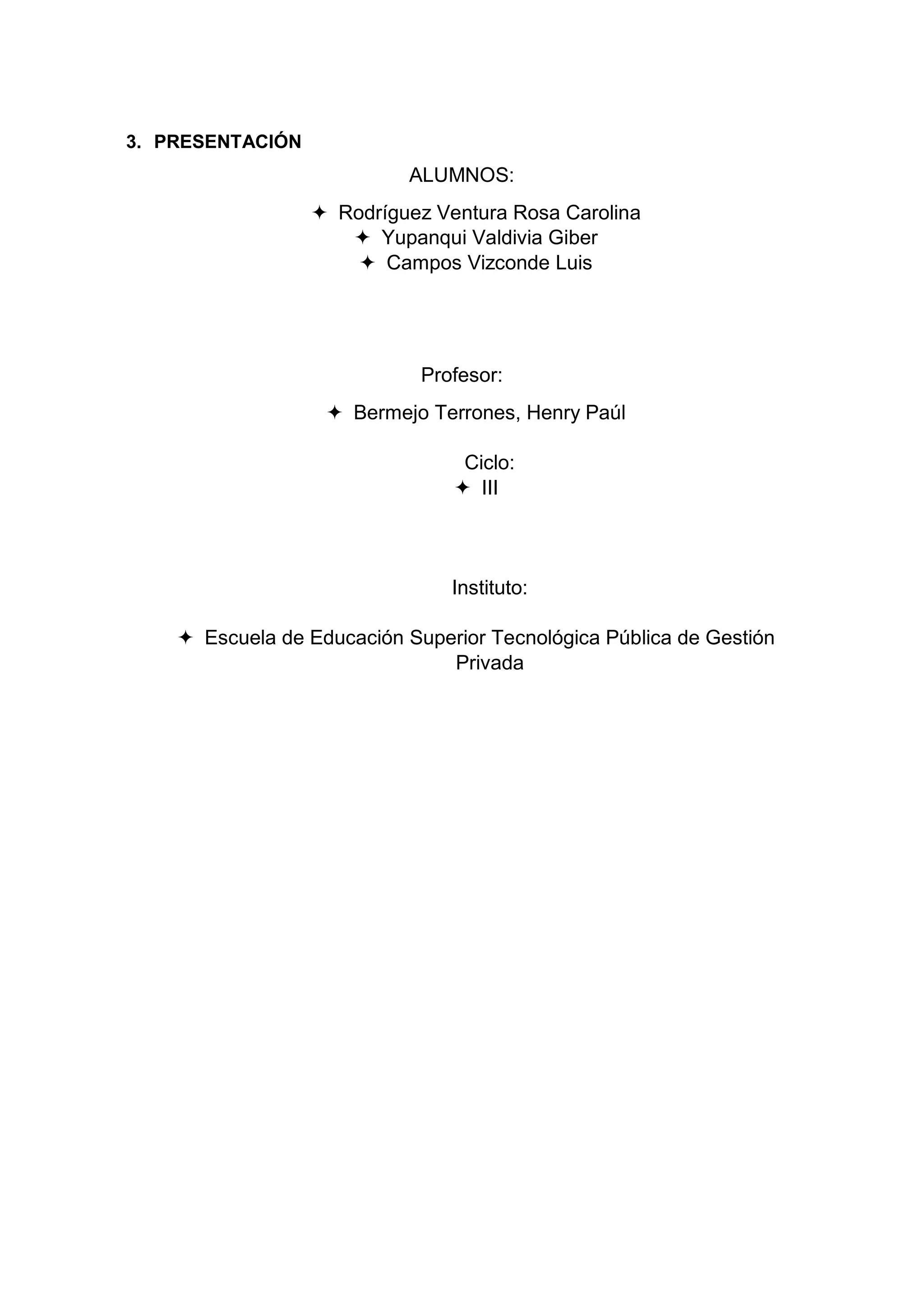

7. 3. PRESENTACIÓN
ALUMNOS:
 Rodríguez Ventura Rosa Carolina
 Yupanqui Valdivia Giber
 Campos Vizconde Luis
Profesor:
 Bermejo Terrones, Henry Paúl
Ciclo:
 III
Instituto:
 Escuela de Educación Superior Tecnológica Pública de Gestión
Privada

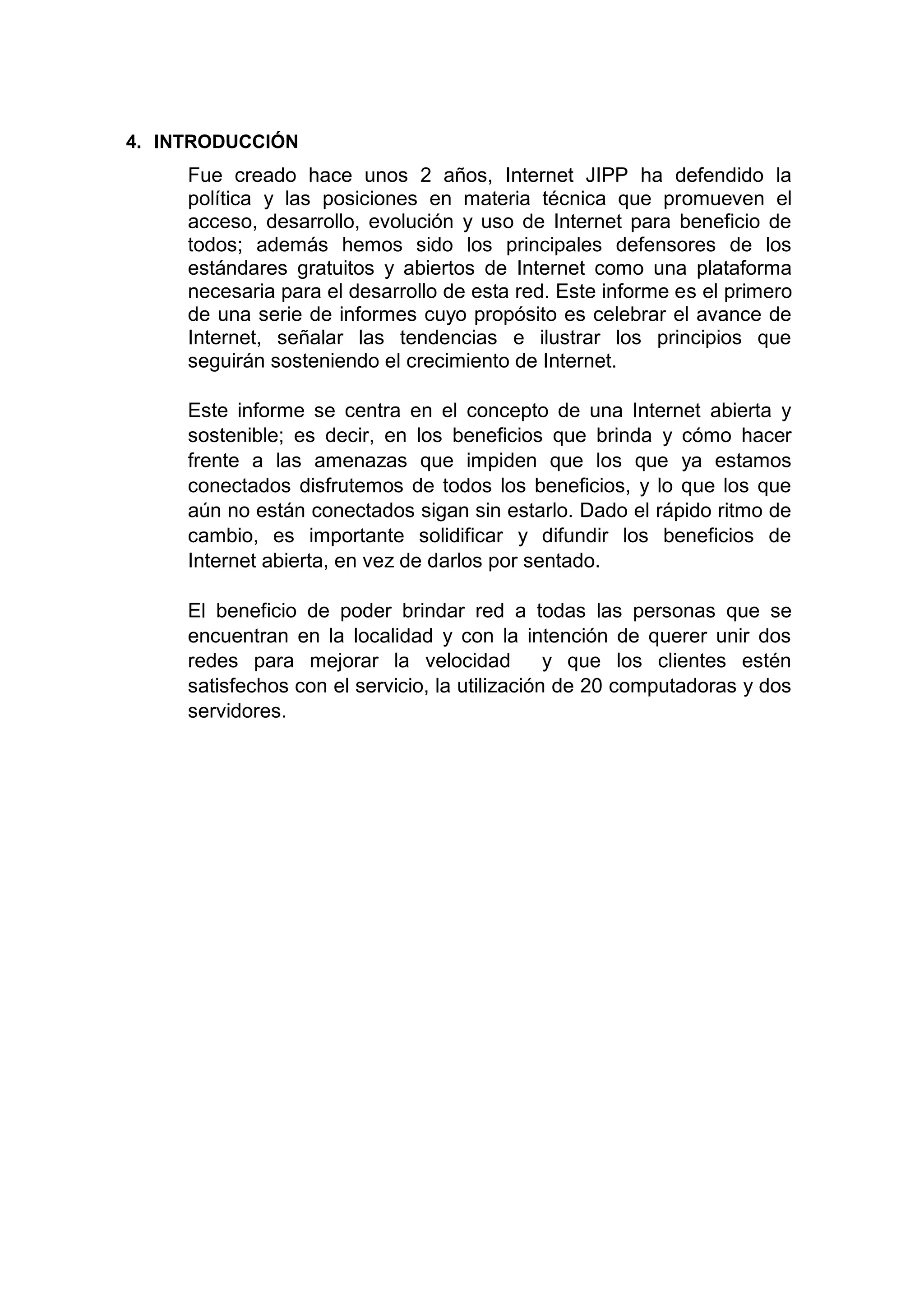

8. 4. INTRODUCCIÓN
Fue creado hace unos 2 años, Internet JIPP ha defendido la
política y las posiciones en materia técnica que promueven el
acceso, desarrollo, evolución y uso de Internet para beneficio de
todos; además hemos sido los principales defensores de los
estándares gratuitos y abiertos de Internet como una plataforma
necesaria para el desarrollo de esta red. Este informe es el primero
de una serie de informes cuyo propósito es celebrar el avance de
Internet, señalar las tendencias e ilustrar los principios que
seguirán sosteniendo el crecimiento de Internet.
Este informe se centra en el concepto de una Internet abierta y
sostenible; es decir, en los beneficios que brinda y cómo hacer
frente a las amenazas que impiden que los que ya estamos
conectados disfrutemos de todos los beneficios, y lo que los que
aún no están conectados sigan sin estarlo. Dado el rápido ritmo de
cambio, es importante solidificar y difundir los beneficios de
Internet abierta, en vez de darlos por sentado.
El beneficio de poder brindar red a todas las personas que se
encuentran en la localidad y con la intención de querer unir dos
redes para mejorar la velocidad y que los clientes estén
satisfechos con el servicio, la utilización de 20 computadoras y dos
servidores.

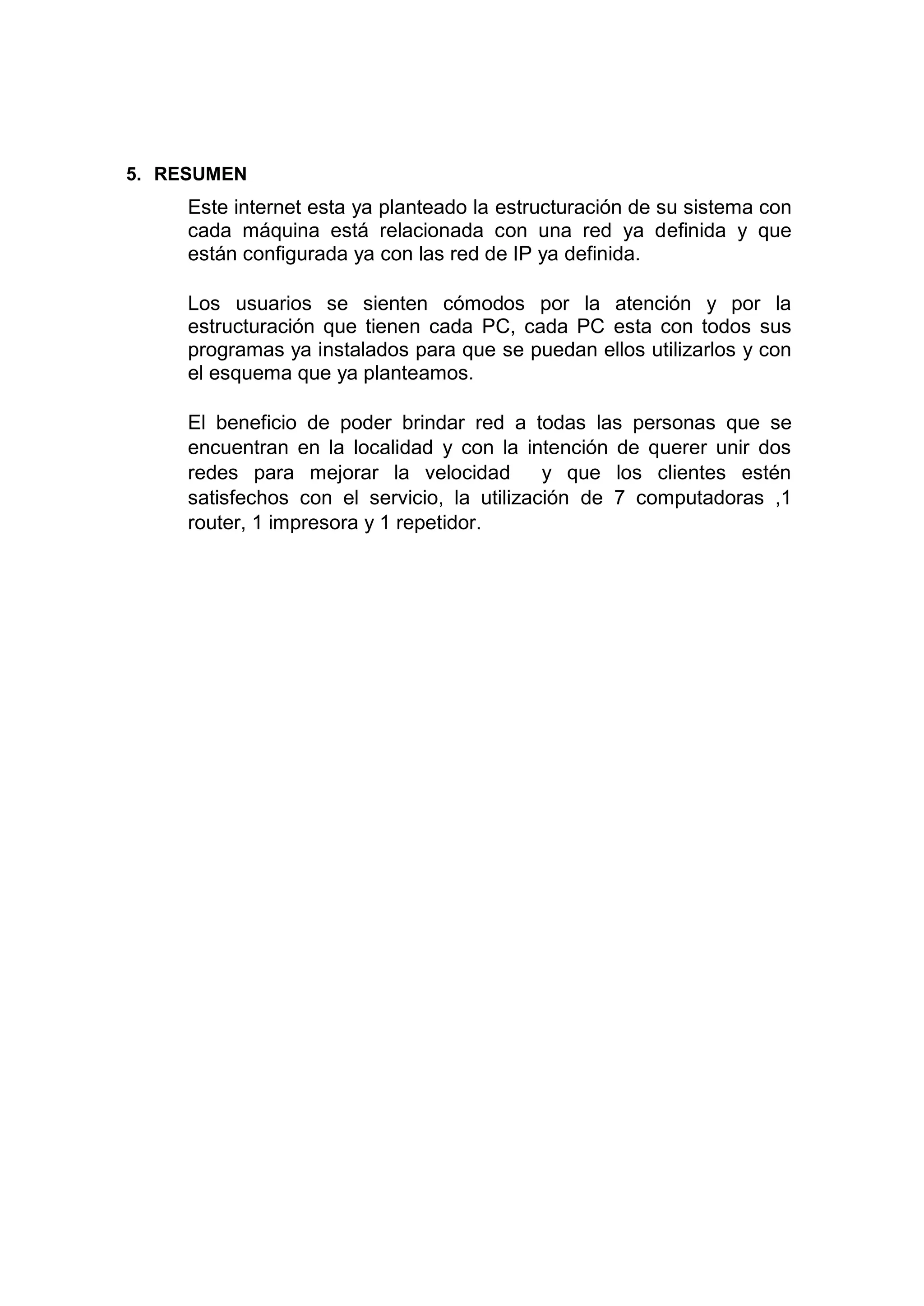

9. 5. RESUMEN
Este internet esta ya planteado la estructuración de su sistema con
cada máquina está relacionada con una red ya definida y que
están configurada ya con las red de IP ya definida.
Los usuarios se sienten cómodos por la atención y por la
estructuración que tienen cada PC, cada PC esta con todos sus
programas ya instalados para que se puedan ellos utilizarlos y con
el esquema que ya planteamos.
El beneficio de poder brindar red a todas las personas que se
encuentran en la localidad y con la intención de querer unir dos
redes para mejorar la velocidad y que los clientes estén
satisfechos con el servicio, la utilización de 7 computadoras ,1
router, 1 impresora y 1 repetidor.

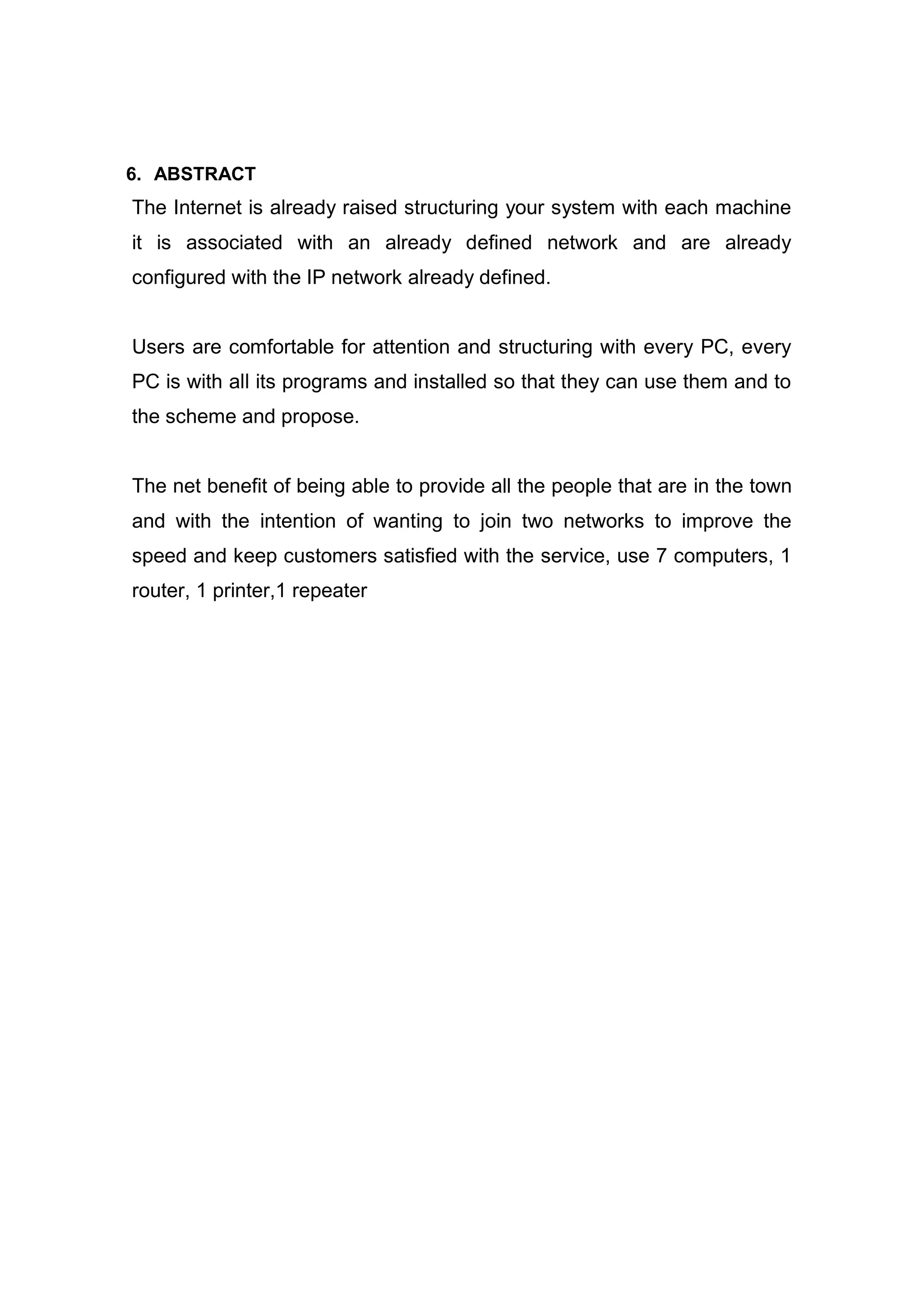

10. 6. ABSTRACT
The Internet is already raised structuring your system with each machine
it is associated with an already defined network and are already
configured with the IP network already defined.
Users are comfortable for attention and structuring with every PC, every
PC is with all its programs and installed so that they can use them and to
the scheme and propose.
The net benefit of being able to provide all the people that are in the town
and with the intention of wanting to join two networks to improve the
speed and keep customers satisfied with the service, use 7 computers, 1
router, 1 printer,1 repeater

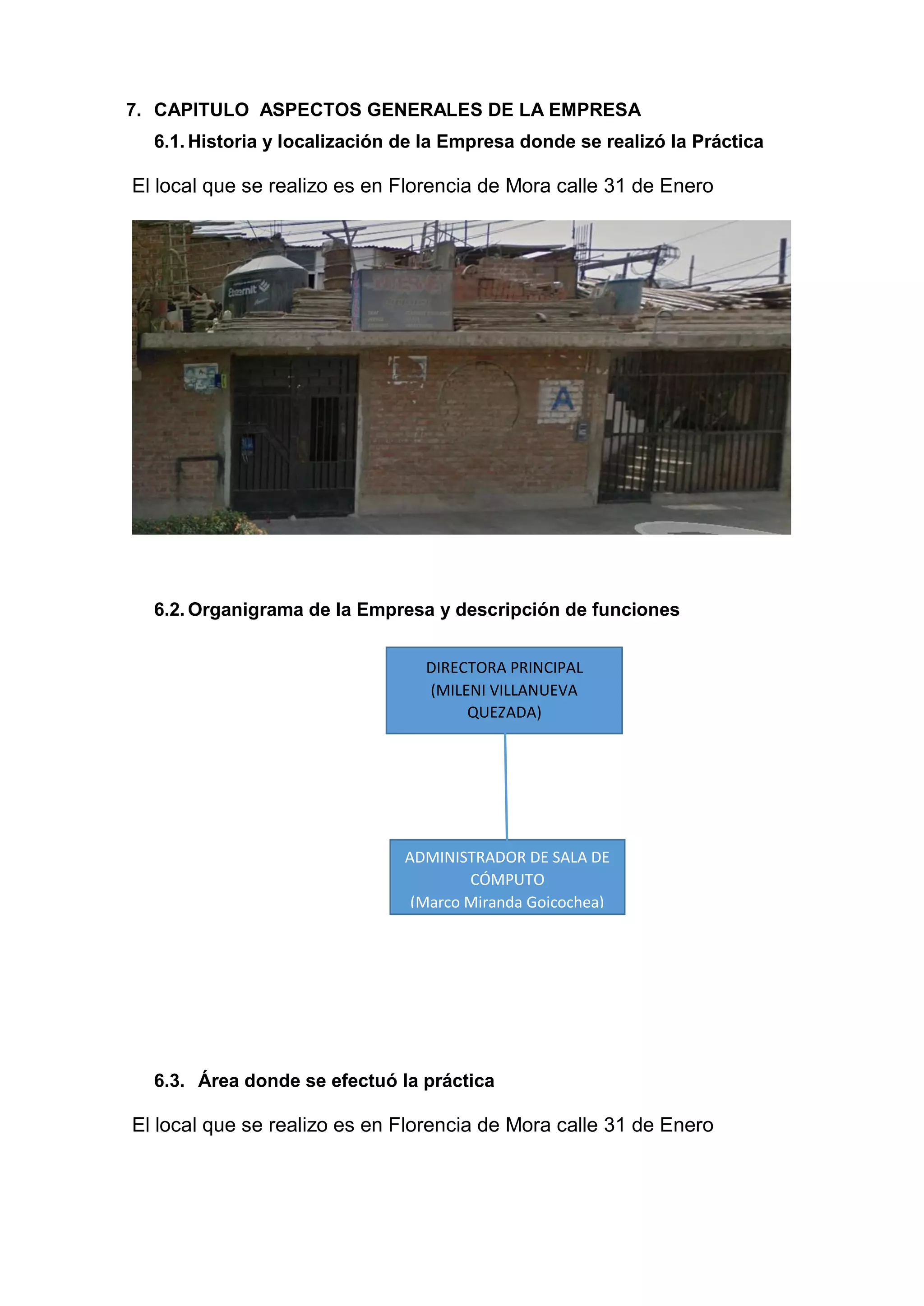

11. 7. CAPITULO ASPECTOS GENERALES DE LA EMPRESA
6.1. Historia y localización de la Empresa donde se realizó la Práctica
El local que se realizo es en Florencia de Mora calle 31 de Enero
6.2. Organigrama de la Empresa y descripción de funciones
6.3. Área donde se efectuó la práctica
El local que se realizo es en Florencia de Mora calle 31 de Enero
ADMINISTRADOR DE SALA DE
CÓMPUTO
(Marco Miranda Goicochea)
DIRECTORA PRINCIPAL
(MILENI VILLANUEVA
QUEZADA)

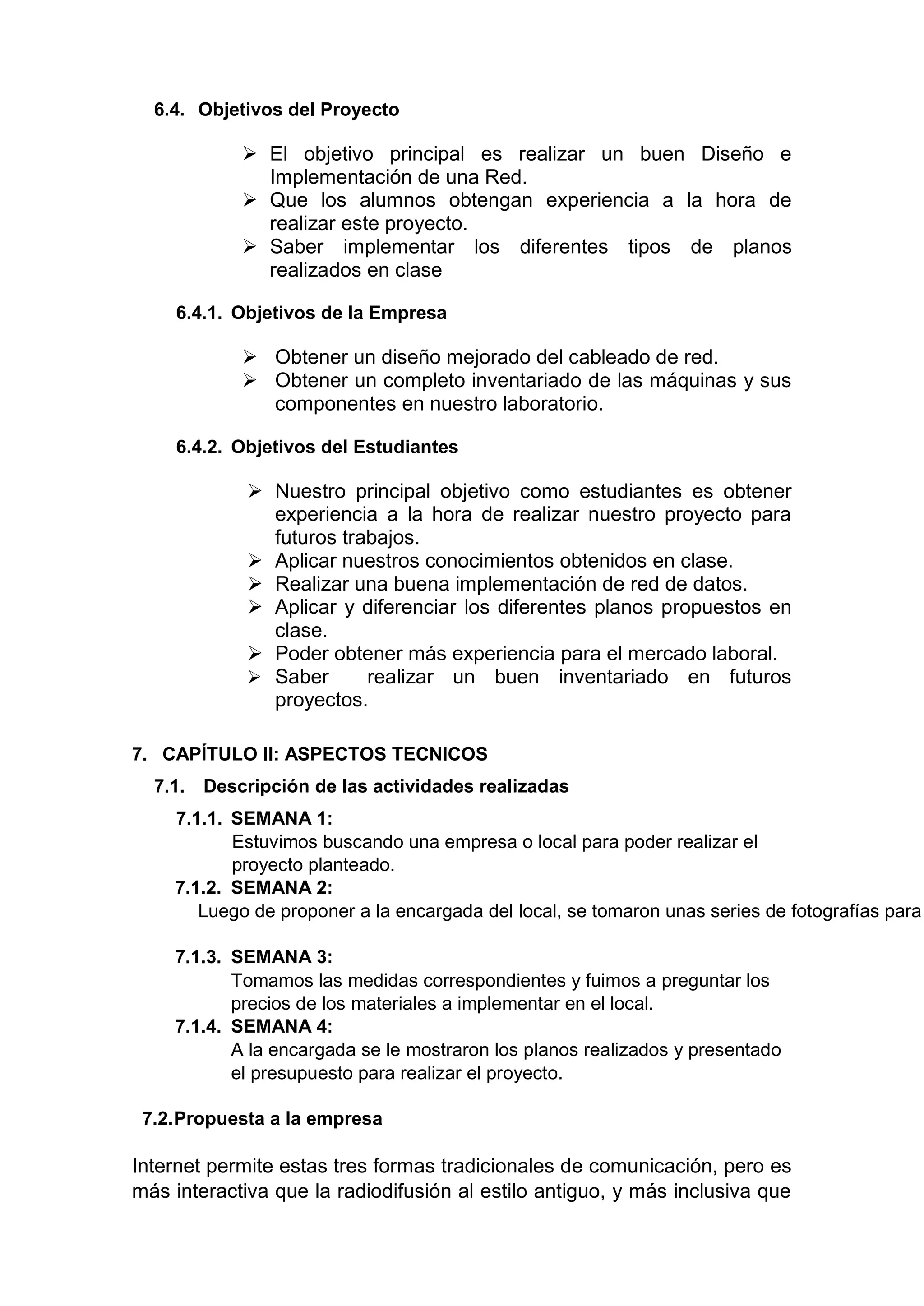

12. 6.4. Objetivos del Proyecto
 El objetivo principal es realizar un buen Diseño e
Implementación de una Red.
 Que los alumnos obtengan experiencia a la hora de
realizar este proyecto.
 Saber implementar los diferentes tipos de planos
realizados en clase
6.4.1. Objetivos de la Empresa
 Obtener un diseño mejorado del cableado de red.
 Obtener un completo inventariado de las máquinas y sus
componentes en nuestro laboratorio.
6.4.2. Objetivos del Estudiantes
 Nuestro principal objetivo como estudiantes es obtener
experiencia a la hora de realizar nuestro proyecto para
futuros trabajos.
 Aplicar nuestros conocimientos obtenidos en clase.
 Realizar una buena implementación de red de datos.
 Aplicar y diferenciar los diferentes planos propuestos en
clase.
 Poder obtener más experiencia para el mercado laboral.
 Saber realizar un buen inventariado en futuros
proyectos.
7. CAPÍTULO II: ASPECTOS TECNICOS
7.1. Descripción de las actividades realizadas
7.1.1. SEMANA 1:
Estuvimos buscando una empresa o local para poder realizar el
proyecto planteado.
7.1.2. SEMANA 2:
Luego de proponer a la encargada del local, se tomaron unas series de fotografías para
7.1.3. SEMANA 3:
Tomamos las medidas correspondientes y fuimos a preguntar los
precios de los materiales a implementar en el local.
7.1.4. SEMANA 4:
A la encargada se le mostraron los planos realizados y presentado
el presupuesto para realizar el proyecto.
7.2.Propuesta a la empresa
Internet permite estas tres formas tradicionales de comunicación, pero es
más interactiva que la radiodifusión al estilo antiguo, y más inclusiva que

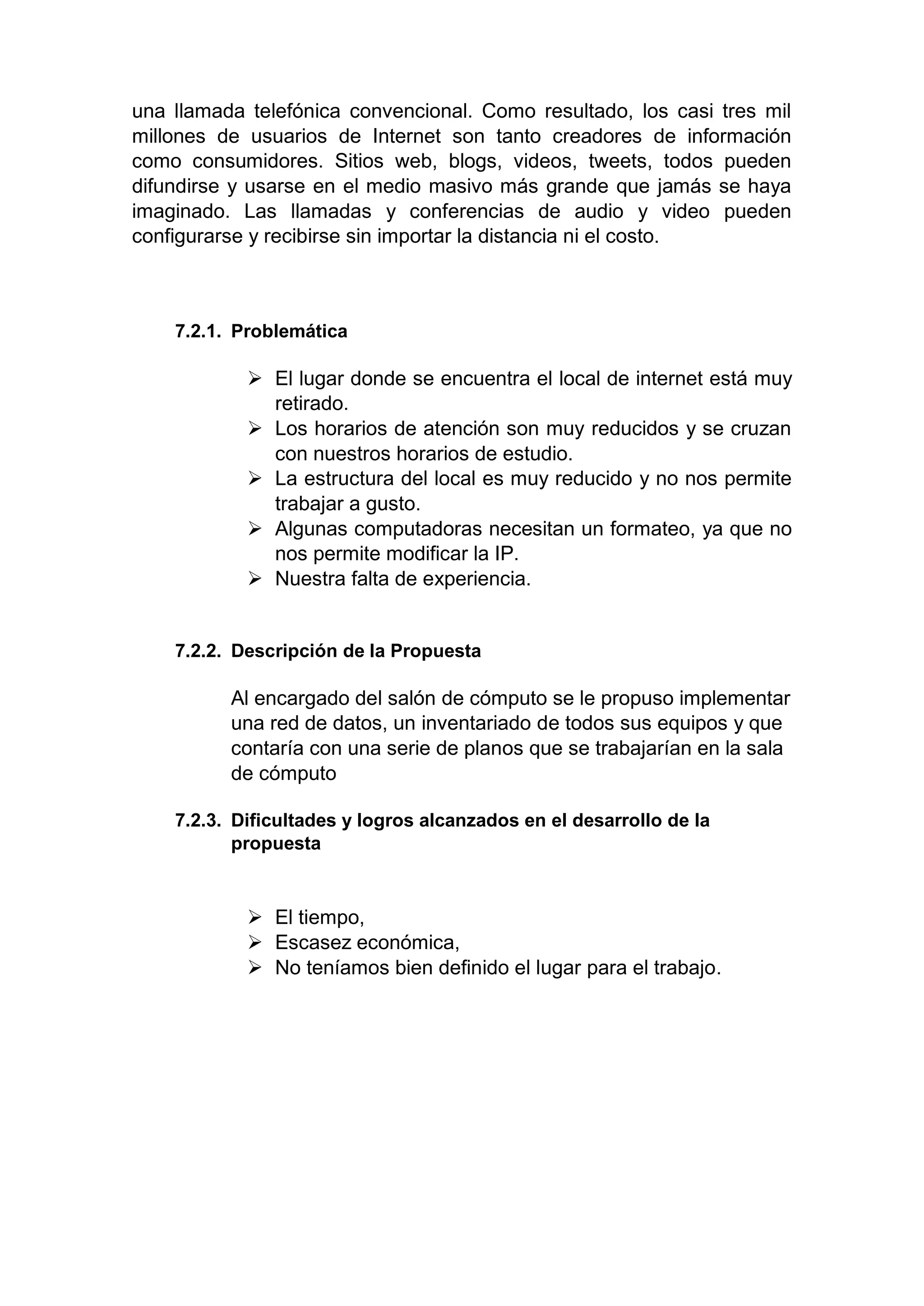

13. una llamada telefónica convencional. Como resultado, los casi tres mil
millones de usuarios de Internet son tanto creadores de información
como consumidores. Sitios web, blogs, videos, tweets, todos pueden
difundirse y usarse en el medio masivo más grande que jamás se haya
imaginado. Las llamadas y conferencias de audio y video pueden
configurarse y recibirse sin importar la distancia ni el costo.
7.2.1. Problemática
 El lugar donde se encuentra el local de internet está muy
retirado.
 Los horarios de atención son muy reducidos y se cruzan
con nuestros horarios de estudio.
 La estructura del local es muy reducido y no nos permite
trabajar a gusto.
 Algunas computadoras necesitan un formateo, ya que no
nos permite modificar la IP.
 Nuestra falta de experiencia.
7.2.2. Descripción de la Propuesta
Al encargado del salón de cómputo se le propuso implementar
una red de datos, un inventariado de todos sus equipos y que
contaría con una serie de planos que se trabajarían en la sala
de cómputo
7.2.3. Dificultades y logros alcanzados en el desarrollo de la
propuesta
 El tiempo,
 Escasez económica,
 No teníamos bien definido el lugar para el trabajo.

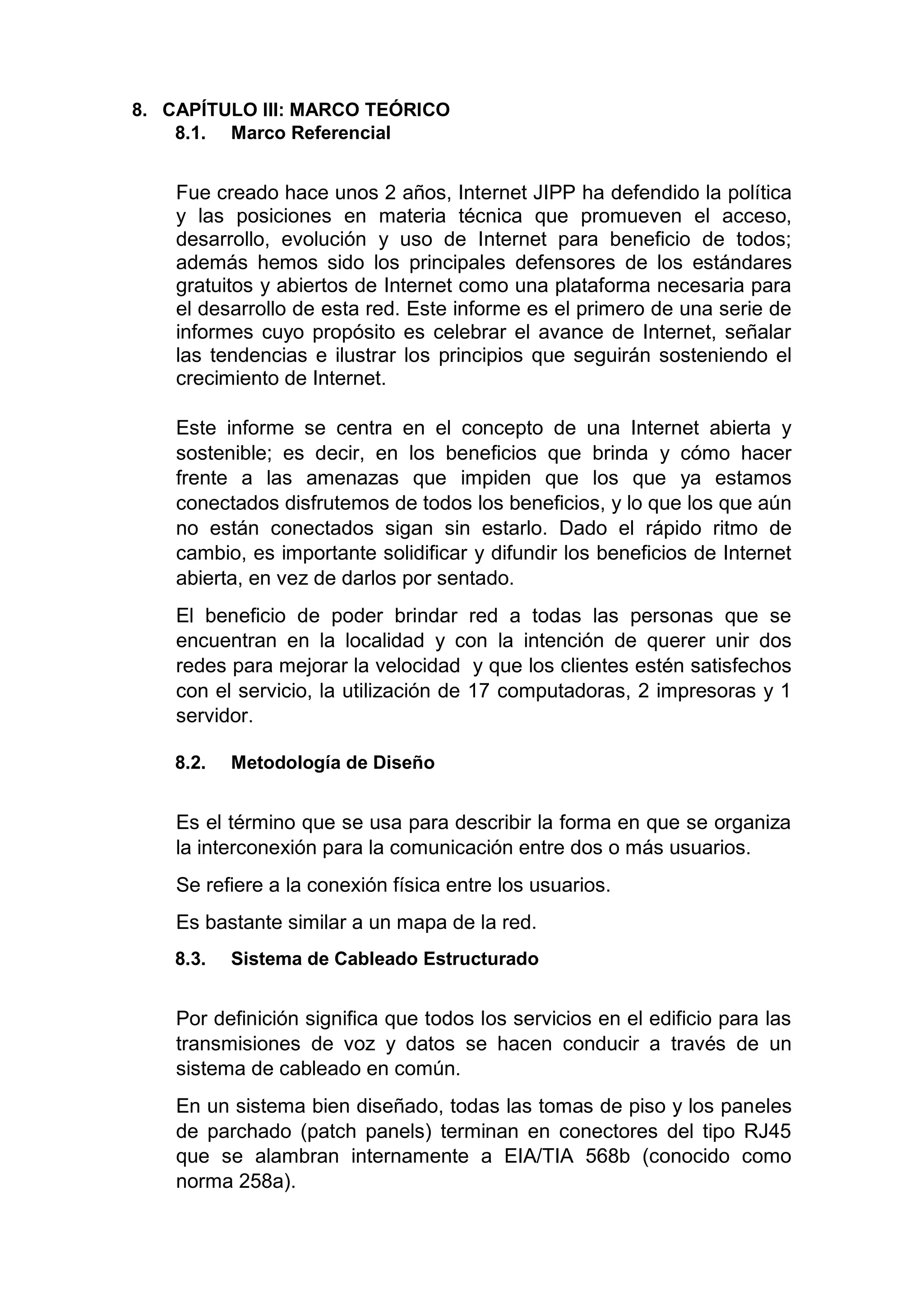

14. 8. CAPÍTULO III: MARCO TEÓRICO
8.1. Marco Referencial
Fue creado hace unos 2 años, Internet JIPP ha defendido la política
y las posiciones en materia técnica que promueven el acceso,
desarrollo, evolución y uso de Internet para beneficio de todos;
además hemos sido los principales defensores de los estándares
gratuitos y abiertos de Internet como una plataforma necesaria para
el desarrollo de esta red. Este informe es el primero de una serie de
informes cuyo propósito es celebrar el avance de Internet, señalar
las tendencias e ilustrar los principios que seguirán sosteniendo el
crecimiento de Internet.
Este informe se centra en el concepto de una Internet abierta y
sostenible; es decir, en los beneficios que brinda y cómo hacer
frente a las amenazas que impiden que los que ya estamos
conectados disfrutemos de todos los beneficios, y lo que los que aún
no están conectados sigan sin estarlo. Dado el rápido ritmo de
cambio, es importante solidificar y difundir los beneficios de Internet
abierta, en vez de darlos por sentado.
El beneficio de poder brindar red a todas las personas que se
encuentran en la localidad y con la intención de querer unir dos
redes para mejorar la velocidad y que los clientes estén satisfechos
con el servicio, la utilización de 17 computadoras, 2 impresoras y 1
servidor.
8.2. Metodología de Diseño
Es el término que se usa para describir la forma en que se organiza
la interconexión para la comunicación entre dos o más usuarios.
Se refiere a la conexión física entre los usuarios.
Es bastante similar a un mapa de la red.
8.3. Sistema de Cableado Estructurado
Por definición significa que todos los servicios en el edificio para las
transmisiones de voz y datos se hacen conducir a través de un
sistema de cableado en común.
En un sistema bien diseñado, todas las tomas de piso y los paneles
de parchado (patch panels) terminan en conectores del tipo RJ45
que se alambran internamente a EIA/TIA 568b (conocido como
norma 258a).

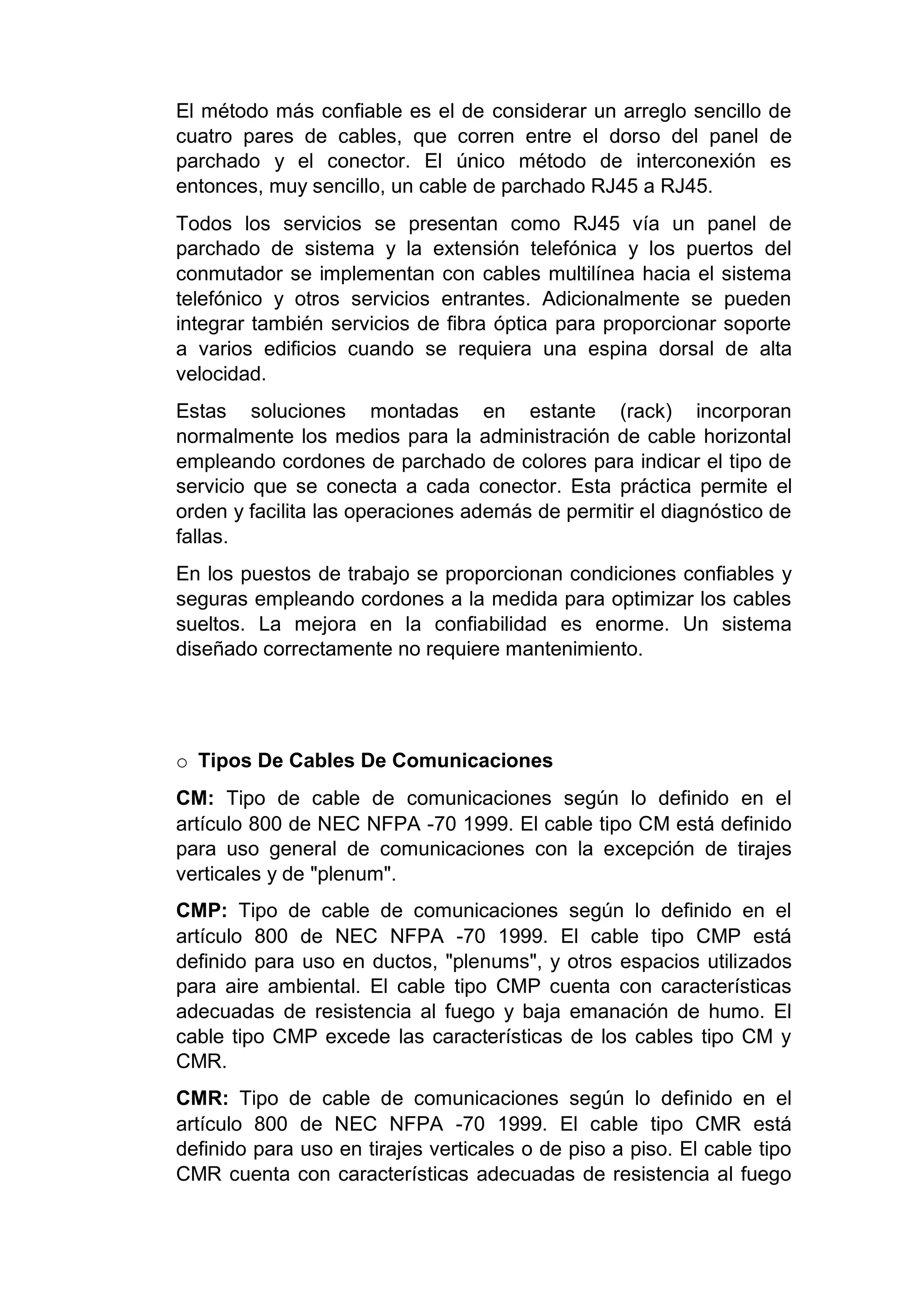

15. El método más confiable es el de considerar un arreglo sencillo de
cuatro pares de cables, que corren entre el dorso del panel de
parchado y el conector. El único método de interconexión es
entonces, muy sencillo, un cable de parchado RJ45 a RJ45.
Todos los servicios se presentan como RJ45 vía un panel de
parchado de sistema y la extensión telefónica y los puertos del
conmutador se implementan con cables multilínea hacia el sistema
telefónico y otros servicios entrantes. Adicionalmente se pueden
integrar también servicios de fibra óptica para proporcionar soporte
a varios edificios cuando se requiera una espina dorsal de alta
velocidad.
Estas soluciones montadas en estante (rack) incorporan
normalmente los medios para la administración de cable horizontal
empleando cordones de parchado de colores para indicar el tipo de
servicio que se conecta a cada conector. Esta práctica permite el
orden y facilita las operaciones además de permitir el diagnóstico de
fallas.
En los puestos de trabajo se proporcionan condiciones confiables y
seguras empleando cordones a la medida para optimizar los cables
sueltos. La mejora en la confiabilidad es enorme. Un sistema
diseñado correctamente no requiere mantenimiento.
o Tipos De Cables De Comunicaciones
CM: Tipo de cable de comunicaciones según lo definido en el
artículo 800 de NEC NFPA -70 1999. El cable tipo CM está definido
para uso general de comunicaciones con la excepción de tirajes
verticales y de "plenum".
CMP: Tipo de cable de comunicaciones según lo definido en el
artículo 800 de NEC NFPA -70 1999. El cable tipo CMP está
definido para uso en ductos, "plenums", y otros espacios utilizados
para aire ambiental. El cable tipo CMP cuenta con características
adecuadas de resistencia al fuego y baja emanación de humo. El
cable tipo CMP excede las características de los cables tipo CM y
CMR.
CMR: Tipo de cable de comunicaciones según lo definido en el
artículo 800 de NEC NFPA -70 1999. El cable tipo CMR está
definido para uso en tirajes verticales o de piso a piso. El cable tipo
CMR cuenta con características adecuadas de resistencia al fuego

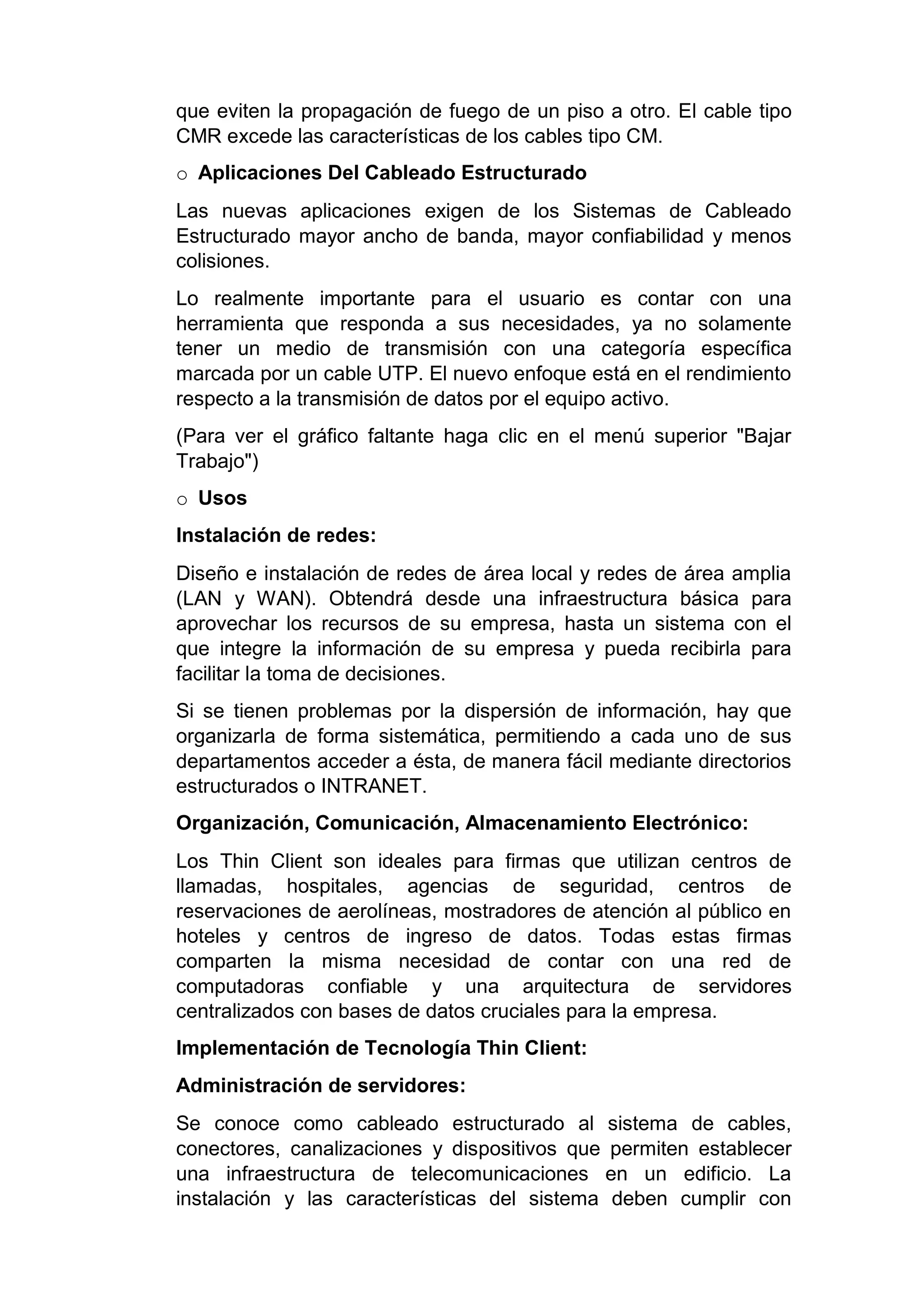

16. que eviten la propagación de fuego de un piso a otro. El cable tipo
CMR excede las características de los cables tipo CM.
o Aplicaciones Del Cableado Estructurado
Las nuevas aplicaciones exigen de los Sistemas de Cableado
Estructurado mayor ancho de banda, mayor confiabilidad y menos
colisiones.
Lo realmente importante para el usuario es contar con una
herramienta que responda a sus necesidades, ya no solamente
tener un medio de transmisión con una categoría específica
marcada por un cable UTP. El nuevo enfoque está en el rendimiento
respecto a la transmisión de datos por el equipo activo.
(Para ver el gráfico faltante haga clic en el menú superior "Bajar
Trabajo")
o Usos
Instalación de redes:
Diseño e instalación de redes de área local y redes de área amplia
(LAN y WAN). Obtendrá desde una infraestructura básica para
aprovechar los recursos de su empresa, hasta un sistema con el
que integre la información de su empresa y pueda recibirla para
facilitar la toma de decisiones.
Si se tienen problemas por la dispersión de información, hay que
organizarla de forma sistemática, permitiendo a cada uno de sus
departamentos acceder a ésta, de manera fácil mediante directorios
estructurados o INTRANET.
Organización, Comunicación, Almacenamiento Electrónico:
Los Thin Client son ideales para firmas que utilizan centros de
llamadas, hospitales, agencias de seguridad, centros de
reservaciones de aerolíneas, mostradores de atención al público en
hoteles y centros de ingreso de datos. Todas estas firmas
comparten la misma necesidad de contar con una red de
computadoras confiable y una arquitectura de servidores
centralizados con bases de datos cruciales para la empresa.
Implementación de Tecnología Thin Client:
Administración de servidores:
Se conoce como cableado estructurado al sistema de cables,
conectores, canalizaciones y dispositivos que permiten establecer
una infraestructura de telecomunicaciones en un edificio. La
instalación y las características del sistema deben cumplir con

17. ciertos estándares para formar parte de la condición de cableado
estructurado.
8.4. Normas sobre estándares de cableado estructurado
8.4.1. Normas sobre Cableado Estructurado
 Consideraciones y Normas del Cableado Estructurado
 A la hora de garantizar una infraestructura, instalación o
proyecto de un sistema de cableado, Unitel se basa en
una serie de Normas sobre cableado estructurado,
establecidas por una serie de organismo implicado en la
elaboración de las mismas.
8.4.2. Organismos
8.4.2.1. TIA
Fundada en 1985 después del rompimiento del monopolio de
AT&T. Desarrolla normas de cableado industrial voluntario
para muchos productos de las telecomunicaciones y tiene
más de 70 normas preestablecidas.
8.4.2.2. ANSI
Es una organización sin ánimo de lucro que supervisa el
desarrollo de estándares para productos, servicios, procesos
y sistemas en los Estados Unidos. ANSI es miembro de la
Organización Internacional para la Estandarización (ISO) y
de la Comisión Electrotécnica Internacional (International
Electrotechnical Commission, IEC).
8.4.2.3. EIA
Es una organización formada por la asociación de las
compañías electrónicas y de alta tecnología de los Estados
Unidos, cuya misión es promover el desarrollo de mercado y

18. la competitividad de la industria de alta tecnología de los
Estados Unidos con esfuerzos locales e internacionales de la
política.
8.4.2.4. ISO
Es una organización no gubernamental creada en 1947 a
nivel mundial, de cuerpos de normas nacionales, con más de
140 países.
8.4.2.5. IEEE
Principalmente responsable por las especificaciones de
redes de área local como 802.3 Ethernet, 802.5 Token Ring,
ATM y las normas de Gigabit Ethernet.
8.4.3. Normas
8.4.3.1. ANSI/TIA/EIA – 568-B
Cableado de Telecomunicaciones en Edificios Comerciales
sobre cómo instalar el Cableado: TIA/EIA 568-B1
Requerimientos generales; TIA/EIA 568-B2: Componentes
de cableado mediante par trenzado balanceado; TIA/EIA
568-B3 Componentes de cableado, Fibra óptica.
8.4.3.2. ANSI/TIA/EIA-569-A
Normas de Recorridos y Espacios de Telecomunicaciones
en Edificios Comerciales sobre cómo enrutar el cableado.
8.4.3.3. ANSI/TIA/EIA-570-A
Normas de Infraestructura Residencial de
Telecomunicaciones.
8.4.3.4. ANSI/TIA/EIA-606-A:
Normas de Administración de Infraestructura de
Telecomunicaciones en Edificios Comerciales.
8.4.3.5. ANSI/TIA/EIA-607:
Requerimientos para instalaciones de sistemas de puesta a
tierra de Telecomunicaciones en Edificios Comerciales.

19. 8.4.3.6. ANSI/TIA/EIA-758:
Norma Cliente-Propietario de cableado de Planta Externa de
Telecomunicaciones.
8.4.4. Consideraciones a tener en cuenta
 Cableado Horizontal, es decir, el cableado que va
desde el armario de Telecomunicaciones a la toma de
usuario.
 No se permiten puentes, derivaciones y empalmes a lo
largo de todo el trayecto del cableado.
 Se debe considerar su proximidad con el cableado
eléctrico que genera altos niveles de interferencia
electromagnética (motores, elevadores, transformadores,
etc.) y cuyas limitaciones se encuentran en el estándar
ANSI/EIA/TIA 569.
 La máxima longitud permitida independientemente del
tipo de medio de Tx utilizado es 100m = 90 m + 3 m
usuario + 7 m patchpannel.
 Cableado vertical, es decir, la interconexión entre los
armarios de telecomunicaciones, cuarto de equipos y
entrada de servicios.
 Se utiliza un cableado Multipar UTP y STP, y también,
Fibra óptica Multimodo y Mono modo.
 La Distancia Máximas sobre Voz, es de: UTP 800
metros; STP 700 metros; Fibra MM 62.5/125um 2000
metros.
8.5. Pruebas de certificación de cableado estructurado
8.5.1. Certificado de Cableado Estructurado

20. 8.5.1.1. Prueba de cables de par trenzado
Los sistemas de cableado de par trenzado, generalmente emplean 4
pares que permiten operar con distintos tipos de redes,
Se dispone de cables trenzados no apantallados (ITP)- Y con
apantallamiento metálico (STP, FTP).
8.5.1.2. Diagrama de numeración de pines

21. 8.5.1.3. Requerimientos y correspondencia a redes
TIPO TAZA DE DATOS PARES EN USO FRECUENCIA
MAXIMA
10BASE-T 10 Mbps 2 10 Mhz
100BASE-T4 100 Mbps 4 15 Mhz
100BASE-TX 100 Mbps 2 80 Mhz
100VG-ANVLAN 100 Mbps 4 15 Mhz
ATM-155 155 Mbps 2 100 Mhz
1000BASE-T 1000 Mbps 4 100 Mhz
8.5.1.4. Prueba – Consideraciones y ejecuciones
Un certificado de cableado de redes de datos, realiza una serie
de testeos a fin de verificar el performance de la infraestructura
de la infraestructura bajo una determinada categoría o estándar.
 Mapeado de hilos
 Capacitancia
 ACR
 Retardo o desfase
 Margen
 Resistencia
 NEXT
Ejemplos de Red
Ethernet, Fast Ethernet, ATM y Gigabit Ethernet
Telefónica, Apple Local Talk, ISDN
Ethernet
Ethernet, Fast Ethernet, ATM
FDDI o ATM en cobre
Par doble apantallado (1, 2, 7,8) ATM, Canal de Fibra sobre cobre
Tipo de Cable
TIA Cat3/ 5e/6 UTP o STP
Par sencillo
10 Base - T
ISQ Clases C/ D/ E y F UTP o STP
TP – PMD / TP - DDI

22.  IDR
 Perdida de retorno
 Power Sum Next
 RAD Power Sum
 Longitud
 Atenuación
 Impedancia
o Power Sum EFE.
8.5.1.5. Prueba de Mapeado de cables
 Esta prueba busca y construye el mapa de los 9 hilos
posibles, pero solo considerara los hilos definidos para tipo
de cable seleccionado.
 En caso de falla, esta prueba debe ser la primera en
corregida, ya que un pin abierto no permitirá efectuar las
pruebas de Resistencia de Lazo en c.c. y la Atenuación.
 Un circuito abierto arrojara cero capacitancia y en
consecuencia resultados erróneos en Diafonía.
 Sus resultados pueden ser mostrados en el código de
colores de la norma ejecutada.
8.5.1.6. Prueba de longitud del cable
 Verificar que la longitud de cada par, este dentro de los
límites recomendados por el cable seleccionado.
 Para algunas de las últimas normas de verificación esta
prueba tiene solo carácter informativo.
 En el Setup, se puede seleccionar la unidad de medida Files
o Metros.

23.  Se debe recordar que cada par tendrá un largo diferente,
para evitar los efectos de la inducción mutua.
Causas posibles
8.5.1.7. Prueba de Resistencia en C. Cto.
 Esta prueba mide la R en lazo cerrado de cada par, se
expresa en Ohms, y se compara a los valores tendrán del
fabricante.
 Los errores en esta prueba, se reflejan lógicamente en
valores altos de R y se pueden deber a:
Se reflejara en los resultados de:
8.5.1.8. Pruebas de Next, ELFEXT y POWER SUM
 NEXT: (Near End Cross Talk – diafonía extremo cercano)
 ELFEXT: (Equal Level Front End Cross Talk – diafonía
extremo remoto de igual nivel)
Ambas miden en única prueba la Diafonía de los Extremos
cercanos y remoto del cable.
Un nivel alto de diafonía pueden provocar:
 Alto nivel de retransmisiones
 NVP incorrecta
 Longitud excedida a la norma
 Terminador no apropiado
 Daño a la aislación
 C Cts.
 Capacitancia elevada
 Mapeado
 Atenuación
 NEXT
 capacitancia
 Cables incompatibles
 Conexión defectuosa
 Presencia de una derivación
 Cable de c. Cto.

24.  Corrupción de datos
 Retardo en el sistema de la real
Diafonía:
 Se denomina diafonía en ingles Crosstalk (TX), cuando parte
de las señales presentes en uno de ellos, considerando
perturbador aparece en el otro. Considerado perturbado.
Provocando desequilibrios de admitancia entre los hilos de
ambos circuitos.
Admitancia:
 Facilidad de un circuito que ofrece al paso de la I, o el valor
inverso de la Z
NEXT:
 Esta prueba mide la diafonía existente entre un par transmisor
y un par adyacente dentro del mismo cable.
 La medición se realiza en ambos extremos para todas las
combinaciones posibles, arrojando 12 resultados.
ELFEXT:
 Es asimilar a la prueba NEXT, solo que el tráfico solo se
genera en la unidad remota
 Se realiza para todas las combinaciones de pares posibles, 24
resultados.
POWER SUM:
Mide los efectos de diafonía de tres pares transmisores
sobre el cuarto del mismo cable.
8.5.1.9. Errores vinculados a NEXT y ELFEXT
Causas posibles:
 Cable defectuoso
 Demasiados conectores
 Baja calidad en los puntos de conexión
 Excesivo destrenzado en la terminación
 Pares divididos
 Conectores de baja calidad o de inferior categoría a la
instalada.

25. 8.5.1.10. Prueba de la Atenuación
 Esta prueba mide la perdida de la intensidad global de la
señal en el cable.
 Para una buena transmisión es imprescindible una baja
atenuación.
 Se mide inyectando una señal de amplitud conocida en la
unidad remota y leyendo la amplitud correspondiente en la
unidad pantalla.
Errores vinculados con la atenuación
 Terminaciones pobres
 Longitud excesiva
 Adaptador de cable inadecuado
 Cable incorrecto
8.5.1.11. Prueba de la perdida de Retorno
 Esta prueba mide el cociente entre la intensidad de la señal
reflejada y la transmitida.
 En tramos de cables de buena calidad, hay poca señal
reflejada, lo que indica una buena correspondencia de
impedancia en el cableado.
Errores vinculados a la pérdida de retorno:
 Cable abierto, en c.cto o dañado.
 Cables de parcheo inadecuados.
 Conectores desgastados o dañados.
 Mal contacto en las cuchillas.
 Cable empalmado.
8.5.1.12. Prueba de la Impedancia
Esta medida se deduce de las medidas del retardo y la
capacitancia, se expresa en Ohms.
Errores asociados a esta prueba:
 Daños físicos del cable.
 Defecto en los conectores.
 Cable inadecuado de impedancia incorrecta.

26. Por su carácter vectorial, se utiliza medidas capacitivas, por lo
tanto es necesario especificar el tipo de cable, para que los
valores sean efectivamente correctos.
8.5.1.13. Prueba de Retardo y Desfase
 Esta prueba mide el periodo de tiempo que emplea una señal
aplicada en un extremó en recorrer el trayecto al otro extremo.
 El desfase indica la diferencia entre el retardo medido para
ese par y el correspondiente al par con menor valor (en ns).
Errores posibles:
 Interrupción o corto circuito en el par
 Longitud excesiva del cable
8.5.1.14. Prueba de la Capacitancia
Esta prueba la capacitancia mutua entre los dos conductores de
cada par para verificar que la instalación no haya alterado la
capacitancia propia del cable.
 Unidad de medida nF.
 La capacitancia es la capacidad que tiene los conductores
eléctricos de poder admitir cargas cuando son sometidos a un
potencial. Es entonces la medida de la capacidad de
almacenamiento de carga eléctrica.
Errores posibles:
 Daño por compresión, estiramiento o curvativa excesiva del
cable.
 Conectores defectuosos.
 Deterioro del aislamiento.
 Errores en aterrizaje a tierra de la red, o de un equipo (ej. un
cable RS232 a una PC o una alimentación auxiliar).
 Presencia de humedad.
 Mal contacto en la cuchillas.
8.5.1.15. Pruebas de ACR y POWER SUM ACR
 Para el ACR (relación entre la atenuación y la diafonía RAD)
se realiza una comparación matemática entre los resultados
de la atenuación y la diafonía (NEXT).
 La prueba se realiza para a par.

27.  El valor del POWER SUM ACR se calcula sumando el valor
de diafonía (NEXT) correspondiente a un par seleccionado y
los valores correspondientes a los otros 3 pares del mismo
cable.
 Se desea un valor notable, ya que esto indica que la señal es
potente y el ruido bajo.
Errores vinculados al Psum ACR:
Los mismos relativos al NEXT y la atenuación.
8.5.1.16. Prueba del Margen
 Esta prueba es un análisis matemático de los datos ya
obtenidos en las pruebas anteriores.
 Corresponde a la suma del Psum ACR del peor par después
que la atenuación se haya normalizado a 100 mt. Mas el
margen adicional entre el peor valor del Psum NEXT y el limite
admitido para el Psum NEXT.
 Es una forma simple de indicar la reserva disponible en un
tramo de cable para que la aplicación se realice sim
problemas.
 Es de desear un valor alto, ya que esto indica una señal
potente y una baja tasa de ruido.
8.5.1.17. Permanent link
Definición:
 Desde el patch panel al módulo del área de trabajo.
 La prueba de los chicotes NO está incluida.
 Cableado horizontal hasta 90 m.
 Longitud máxima 90 m.

28. 8.5.1.18. Channel link
DEFINICIÓN:
 Desde el Patch Panel al módulo del área de trabajo.
 Todos los chicotes de conexión desde el usuario al Switch.
 Cableado horizontal hasta 90m.
 Cables de usuario y Patch hasta 10m.
 Longitud máxima 100m.

29. 8.5.1.19. Accesorios para fibra óptica
Los certificados de red, normalmente incorporan un set de
elementos opcionales para el trabajo en fibra óptica. Con estos
accesorios se pueden realizar, en general, las siguientes
medidas y tares.
 Atenuación óptica.
 Longitud.
 Intercomunicación hablada diagnostica de fallas.
 Localiza averías.
 Archivar trazas para transferir a PC.

30. 8.5.1.20. Principio de operación de un OTDR
 Un OTDR (reflector óptico en el dominio del tiempo), permite
enviar un pulso de luz de gran precisión, por medio de un red
de alta velocidad a través de una F. O.
 El tiempo transcurrió entre el impulso emitido y el impulso
reflejado es registrado para determinar la distancia a la que se
encuentran los eventos causantes de la reflexión.
 Esta función permite al OTDR determinante la distancia total
y la distancia a cada evento mecánica de la fibra.
 Esto permite localizar otras d la fibra e identificar la posición
individual de cada conector o empalme.
 Otra función de la OTDR, se basa en su capacidad de medir
incluso pequeñas cantidades de luz, que sean reflejadas por
el cable.
 A este fenómeno se le conoce como dispersión Raleigh, y es
causado por la reflexión de la luz de las moléculas del vidrio,
cuyo diámetro es 1/10 de la longitud de onda de la luz.

31. 8.5.1.21. Principio de funcionamiento del TRACETEK de IDEAL
 El TRACETEK incorporado en la certificadora marca IDEAL
posee la mayoría de las funciones de localización de fallos de
un OTDR, y de una interfaz de usuario de baja dificultad de
operación.
1. Impulso inicial (primer conector)
2. Efectos reflejantes
3. Final de la fibra (ultimo conector o rotura de la fibra)
4. Cursor desplazable
5. Longitud total de la fibra
6. Distancia del evento
9. CAPÍTULO IV: DESARROLLO DE LA PROPUESTA
9.1.Equipamiento de Hardware y Software de la Empresa o Institución
9.2.Hardware
Equipos: Computadoras.
Pc-03
 Microsoft Windows XP Profesional
 Versión 2012
 Service Pack 3
Registrado a nombre de:
 Pc3
 Panta
Equipo
 Pentium(R) Dual-Core CPU
 E5400 @ 2.70GHz
 2.70GHz, 988MB DE RAM

32.  Extensión de dirección física
 Fuente de poder FES-10 *8078632 100VA
 PANTALLA:LG : 10m35a-b
Pc-04
 Procesador: AMD Phenom(tm) II X” 560 Processor 3.30 GHz
 Memoria RAM: 1.75 GB
 Sistema operativo de 32 bits
 Nombre de equipo pc04
 Grupo de trabajo PANTA
 ID. Del producto: 00371-OEM-8992671-00284
 Windows 7 Professional
 Service Pack 1
Pc-05
 Microsoft Windows XP Professional
 Versión 2002
 Service Pack 2
 Nombre de PC : Pc05
Equipo:
 Intel(R) Celeron(R) CPU
 E1200 @ 1.60 GHz
 Memoria RAM de 1.96 GB
 Fuente de poder FES
Pc-06
 Microsoft Windows XP Professional
 Versión 2002
 Service Pack 2
 Nombre de PC : Pc06
Equipo:
 Intel(R) Celeron(R) CPU 3.06 GHz
 Memoria RAM de 992 MB
 Fuente de poder FES
 Teclado genius
 K639
 Cpu avatec
 LG pantalla

33.  301ndwe64241
Pc-07
 Microsoft Windows XP Professional
 Versión 2002
 Service Pack 3
 Nombre de PC : Pc07
Equipo:
 Intel(R) Celeron(R) CPU 3.06 GHz
 Memoria RAM de 992 MB
Pc-08
 Microsoft Windows XP Professional
 Versión 2002
 Service Pack 3
 Nombre de PC : Pc08
Equipo:
 Intel(R) Celeron(R) CPU 3.06 GHz
 Memoria RAM de 992 MB
 Fuente de poder : FES10 *11046930
Pc-09
 Procesador Intel(R) Core(TM) i3-4150 CPU @ 3.50 GHz
 Memoria RAM de 4.00 GB
 Sistema operativo de 64 Bits, procesador x64
 Nombre de Equipo: Pc09
 Grupo de trabajo: WORKGROUP
Pc-10
 Procesador Intel(R) Core(TM) i3-4130 @ 3.40GHz
 Memoria RAM 4.00 GB
 Sistema operativo de 32 Bits
 Nombre de PC : Pc10
 Grupo de trabajo PANTA
 Id. Del producto: 00371-OEM.8992671-00284

34. Pc-11
 Procesador Intel(R) Core(TM) i3-4150 CPU @ 3.50 GHz
 Memoria RAM de 4.00 GB
 Sistema operativo de 64 Bits, procesador x64
 Nombre de Equipo: Pc11
 Grupo de trabajo: WORKGROUP
 Id. Del producto: 00260-70000-00000-AA130
Impresoras:
Epson-C11CB42201-80785
Otros.
9.3.Software
Sistemas Operativos
Windows 7
Windows 8
Windows XP
Programas de Aplicación

35. Sistemas de Información
Utilitarios
 CCleaner
 xp-AntiSpy
 jv16Powertools
 XPSysPad
 Registrar Lite
 WinIPConfig
 Unlocker
 EraserUndeletePlus
 freeCommander
 ExplorerXP
 DuplicateFileFinder
 Ant Renamer
 ReNamer
 IconsFromFile
 ChaosMD5
 HashTab
 RainlendarLite
 WeatherWatcher

36. 9.4. Diseño y Planificación de la Red
9.4.1. Planos de Red Actual
Plano de Cableado de Datos

37. Plano de Topología.

38. Plano de Canaletas.

39. Plano de direccionamiento.

40. Plano de etiquetado.

41. Plano de cableado eléctrico.

42. 9.4.2. Plano de Red Propuesta:
Plano de Cableado de Datos

43. Plano de Topología.

44. Plano de direccionamiento.

45. Plano de Canaletas.

46. Plano de etiquetado.

47. Plano de cableado eléctrico.
9.5. Materiales, Herramientas e Instrumentos para realizar el proyecto
Materiales
He
rra
mi
ent
as
e
Ins
tru
me
ntos
Descripción
Unidad
Medida
Detalle/Ma
rca
Cantidad
Preci
o
Total
Cable UTP EIA/TIA
568 A
Metro
Unshielded
Twisted
Pair
50 0.50 S/.25
Conectores RJ-45 Unidad ------ 22 1 44
Canaletas
50 x 20 mm
Metro ---- 10 4.80 48
Descripción Marca Cantidad
Crimping RJ-45 ------- 1
Alicate de Corte Stanley 1

48. Equipos
Personal o Recursos Humanos
Monto Total del Proyecto: 1417 soles
10. CAPÍTULO V: CONCLUSIONES Y RECOMENDACIONES
10.1.Conclusiones
A medida que nos aproximamos a los tres mil millones de usuarios de
Internet, es importante detenernos y maravillarnos con la velocidad de
adopción y los cambios que se han realizado a la fecha. Queda claro que
el modelo de Internet abierta, que ayudó a impulsar el crecimiento y
navegar por todos los baches en el camino, sigue siendo la mejor forma
de asegurar que Internet siga siendo sostenible y continúe creciendo.
Al trabajar juntos (y honrar el modelo de Internet), todos los actores
involucrados pueden prever los desafíos pronosticados que se describen
en este informe (y los que vayan surgiendo) para hacer de Internet algo
más esencial para las vidas de los usuarios finales como ciudadanos,
consumidores e innovadores. Al mismo tiempo, podemos ocuparnos de
la brecha digital que separa a las religiones y las personas, y
asegurarnos de que una vez conectados, todos tengan la misma
Descripción Marca Cantidad
Testeador de
Cable
Master NSHL468 1
Cargo Especialidad Cantidad
Delegado de
Proyecto
(Rosa Rodríguez
Ventura )
Estudiante 500
Diseñador de
Planos(Luis
Campos Visconde)
Estudiante 400
Encargado de
Cableado
(Giber Yupanqui
Valdivia)
Estudiante 400

49. experiencia de usuario. Con el acceso en línea abierto y universal, todo
es posible.
10.2.Recomendaciones
Aunque Internet se mantiene unida por un conjunto global de estándares,
aquí hemos demostrado que existen discrepancias en la experiencia de
usuario entre los países. Además, a pesar del impactante (alguna vez
inimaginable) crecimiento en la adopción y el uso de Internet, la mayoría
de la población mundial todavía no está “en línea”. Ocuparse de los
desafíos en la sección anterior no solo mejorará la experiencia de los
usuarios que ya están en línea, sino que también contribuirá a la visión
integral de Internet Brillit, de que Internet es para todos.
El avance hacia nuestra visión está ocurriendo con rapidez en todo el
mundo, a medida que el acceso continúa creciendo a un ritmo
considerable. Sin embargo, aún falta por hacer una gran parte del trabajo
de desarrollo para llevar los beneficios económicos y sociales de Internet
a todos. Además, aquellos que están conectados experimentan
variaciones considerables en su experiencia de usuario.
11. CAPÍTULO VI: REFERENCIAS BIBLIOGRÁFICAS
11.1. Bibliografía
11.2. Web Grafía
http://unitel-tc.com/normas-sobre-cableado-estructurado/
http://www.monografias.com/trabajos11/cabes/cabes.shtml
http://unitel-tc.com/servicios/certificacion-del-cableado-estructurado/
https://redes2011miguel.wikispaces.com/CERTIFICACION+DE+CABLEADO+ESTRUCTUR
ADO?responseToken=08643885f44da84628e9f4266d53ad9c6
http://www.hardtec.com.ar/images/certificacion-cableado-estructurado.pdf
http://www.naser.cl/sitio/Down_Papers/Certificacion%20de%20cableado.pdf
11.3. Anexos
