Proyecto redes-I

CURSO :
REDES-I
DOCENTE :
ING. Henry Paúl Bermejo Terrones
INTEGRANTES :
Reyna Vizconde, Daniel Antony
Rodriguez Baltazar, Nelly Emiliana
Saenz Pineda, Olenka del Pilar
Segura Padilla, Juan Daniel
CICLO :
VI- “A”
TRUJILLO-PERÚ
2015
2015

COMPUTACION E INFORMATICA III-A
DISEÑO E IMPLEMENTACION DE CABLEADO DE REDES- I
SENCICO 2 REDES-I
PRESENTACIÓN
Los alumnos de la carrera de Computación e
Informática III Ciclo, del Instituto Superior
Tecnológico “SENCICO”, tenemos el agrado de
presentar nuestro proyecto “diseño e
implementación de cableado de redes”
Conformada por:
Reyna Vizconde Daniel Antonny
Rodriguez Baltazar Nelly Emiliana
Sanchez Mozo, Yaneli
Segura Padilla, Juan Daniel

SENCICO 3 REDES-I
DEDICATORIA
Este trabajo va dedicada a nuestros padres porque fueron las
personas que nos enseñaron muchas cosas que si nos caemos
tenemos que levantarnos y seguir adelante, quienes nos guiaron,
nos apoyaron y dieron todo por nosotros, quienes nos ayudaron a
estar donde estamos y también agradecer a nuestra familias,
porque también nos enseñaron muchas enseñanzas.
Este trabajo también está dedicado a nuestro profesor Henry
Bermejo Terrones, porque todo el curso que estamos llevando, nos
está ayudando mucho sobre nuestro trabajo y con lo que nos
enseña nosotros lo estamos aplicando en este trabajo y porque en
un más adelante nos servirá para el campo laboral.

SENCICO 4 REDES-I
AGRADECIMIENTO
Este proyecto es un resultado de nuestro esfuerzo de conjunto de
un grupo de trabajo. Por esto agradecemos a nuestro profesor
Henry Bermejo Terrones quien a lo largo de este tiempo nos ha
brindado sus conocimientos en el aula y nos ayudó en el desarrollo
del proyecto él lo cual ha finalizado llenando nuestras expectativas.
Finalmente un eterno agradecimiento a una prestigiosa institución
que es el INSTITUTO TECNOLOGIO “SENCICO” en el cual abre sus
puertas a jóvenes como nosotros, preparándose para un futuro
competitivo y formándonos como personas de bien… gracias.

SENCICO 5 REDES-I
INTRODUCCIÓN
Las cabinas internet son una formade ayudarápida, ya que son una forma
práctica de hacer negocios, debido a su bajo costo y a una demanda cada
vez más creciente de Internet que involucra, a los tratos más popularesdel
país.
Las cabinas públicas de Internet fueron concebidas como medios donde
cualquier personaque no tuviera computadora ni conexión a
unared de redes, sin embargo se puede participar de esta nueva forma
de interacción social.
Dehecho las cabinas deInternet peruanassehan constituido como un factor
democratizadorenel usodeestas tecnologías. Diversosestudiosconstanque
de cada diez internautas, nuevese conectan a los mundosvirtualesa través
de este medio. El propósito de estar llevando este dicho proyecto es con el
fin de poder contribuir con el personal de aquella empresa ya que es una
cabina de internety dar algunasrecomendacionese instruccionesacerca de
la red para así ser más eficiente para cumplir con los objetivos propuestos.

SENCICO 6 REDES-I
RESUMEN
En esta monografía abarcaremos la necesidad de comunicación de la Empresa la cual
diseñaremos e implementaremos la red informática de la empresa “CRISPER”, para su
diseño se realizó una investigación sobre área laboral, sus equipos (PC) y procesos a
elaborar.
Un estudio de estándares de cableado mostrara dichas especificaciones técnicas de
instalación y de diseño que nos permitirá combinándolo con un análisis de los mismos y
una aplicación práctica para generar un metodología que permitirá analizar la situación
en el que el objeto sea la instalación de un sistema de cableado estructura de redes y
generar la mejor solución considerando todos los factores que influyen sobre el proyecto
como:
 Diseño
 Planeación
 Gestión de recursos (humanos, materiales y financieros)
Y así ir permitiendo un control total sobre el desarrollo de la misma empresa

SENCICO 7 REDES-I
ABSTRACT
This monograph will cover the need for communication of the company which will design
and implement the computer network of the company "crisper" to design an investigation
into workplace, equipment (PC) and develop processes was performed.
A study of cabling standards show the technical specifications of installation and design
and allow combining it with an analysis of you pampering and practical application to
generate a methodology which will analyze the situation in which the object is the
installation of a cabling system network structure and generate the best solution
considering all the factors influencing the project as:
 Design
 Planning
 Management (human, material and financial)
So go allowing full control over the development of the same company

SENCICO 8 REDES-I
INDICE
INSTRUCCIÓN
1. CAPITULO I – GENERALIDADES DE LA EMPRESA
1.1. HISTORIA......................................................................................................................................10
1.2. ORGANIGRAMA........................................................................................ 11
1.3. OBJETIVOS ..................................................................................................................................11
2. CAPITULO II – ASPECTOS TECNICOS
2.1. DESCRIPCION DE ACTVIDAD...............................................................................................14
2.2. PROBLEMÁTICA ...........................................................................................................................20
3. CAPITULO III – MARCO TEORICO
3.1. Red Informática.............................................................................................................................22
4. CAPITULO IV- DESARROLLO DE LA PROPUESTA
4.1. HARDWARE– INVENTARIO...................................................................................................52
4.2. SOFWARE – INVENTARIO.....................................................................................................60
4.3. DISEÑO DE LA RED ACTUAL.................................................................................................62
4.4. DISEÑO DE LA RED PROPUESTA .......................................................................................68
4.5. MATERIALES Y HERRAMIENTAS .....................................................................................74
4.6. MONTO DEL PROYECTO..........................................................................................................75
5. CAPITULO V – CONCLUSIONES Y RECOMENDACIÓN
5.1. CONCLUSIONES.............................................................................................................................77
5.2. RECOMENDACIONES.................................................................................................................77
6. CAPITULO VI – REFERENCIAS
6.1. LINCOGRAFIA.................................................................................................................................79

SENCICO 9 REDES-I
CAPÍTULO I

SENCICO 10 REDES-I
1. Aspectos Generales De La Empresa
1.1 Historia y localización de la Empresa donde se realizó la Práctica
Los señores comenzaron con un dinero que tenían ahorrado, y decidieron comprar
unas cabinas de internet dando inicio con 6 cabinas, en el tiempo que pasa los
señores como les estaba yendo bien y decidieron comprar más cabinas de internet,
con 17 cabinas los señores decidieron inaugurar el local el 22 de noviembre del
2005,con el nombre“CRISPERNET” y como no contabanconun personaldesoporte
quien vea las máquinas que se malograban, y en la actualidad solo cuentan con tan
solo 10 máquinas, una impresora y una fotocopiadora.
Esta cabina e internet está ubicada, en Godofredo García N° 540 Urb. Chimú.

SENCICO 11 REDES-I
1.2Organigrama de la Empresa y descripción de funciones
Administrador:
 Detecta y diagnostica los problemas de la red.
 Realizar un seguimiento de tiempo de respuesta, y el tiempo de actividad
de los routers.
 Dirige, evalúa, organiza para que la empresa este en un buen
funcionamiento.
Secretario:
 Asiste al administrador con frecuencia y acomoda al horario.
 Se encarga de tener todos los documentos en orden.
 En algunas conferencias reemplaza al administrador.
Principales funciones:
 Cableado de redes de internet.
 Visitas y soporte de mantenimiento correcto de internet.
1.3 Área donde se efectuó la práctica
Para realizar nuestro proyecto tuvimos que observar toda el área del local de internet, ya
que se encontró muy pocas deficiencias del cableado de internet.
1.4 Objetivos del Proyecto
 El objetivo principal es realizar un buen Diseño e Implementación de una Red.
 Que los alumnos obtengan experiencia a la hora de realizar este proyecto.
 Saber implementar los diferentes tipos de planos realizados en clase.
Administrador
Secretario
Maria Corcuera Vegas
Ever Ramirez Flores

SENCICO 12 REDES-I
1.5 Objetivos de la Empresa
 Satisface las necesidades del cliente, en los servicios de red.
 Obtener un diseño mejorado del cableado de red.
 Obtener un completo inventario de las máquinas y sus componentes en
nuestro laboratorio.
1.6 Objetivos del Practicante
 Compartir nuestros conocimientos sobre el cableado de red.
 Ayudar a empresa en los nuevos cambios de las nuevas tecnologías.
 Brindar un buen funcionamiento de red.
 Mantener la empresa en un buen estado.
 Establecer la mejora del cableado de red.
 Proporcionar una buena comunicación con las personas
 Poder obtener más experiencia para el mercado laboral.
 Aplicar y diferenciar los diferentes planos propuestos en clase.
 Saber realizar un buen inventario en futuros proyectos realizados.

SENCICO 13 REDES-I
CAPÍTULO II

SENCICO 14 REDES-I

SENCICO 15 REDES-I
2. Aspectos Técnicos
2.1Descripción de las actividades realizadas

SENCICO 16 REDES-I

SENCICO 17 REDES-I

SENCICO 18 REDES-I

SENCICO 19 REDES-I

SENCICO 20 REDES-I

SENCICO 21 REDES-I
2.2Propuesta a la empresa
Como resultado, los casi tres mil millones de usuarios de Internet son tanto
creadoresdeinformacióncomo consumidores.Sitios web, blogs, videos, tweeds,
todos pueden difundirse y usarse en el medio masivo más grande que jamás nos
hayamos imaginado. Las llamadas y conferencias de audio y video pueden
configurarse y recibirse sin importar la distancia ni el costo.
2.3Problemática
 Tiene maquinas malogradas.
 Algunos cables no se encuentran bien ubicadas.
 Algunas cabinas no tienen el buen funcionamiento de internet.
 La estructura del local está muy reducido y no nos permite trabajar a
gusto.
 Muestra falta de experiencia.
2.4Descripción de la Propuesta
En el salón de cómputo se propuso implementar una red de datos, un
inventario de todoslosequipos y quecontaría conuna seriede planos
que se trabajan en el área de cómputo.
2.5Dificultades y logros alcanzados en el desarrollo de la
propuesta
 El señor no nos brindó una buena información.
 No teníamos definido el lugar de trabajo.
 No aportábamos mucho sobre el tema.
 Dificultad para reunirnos por lo que vivimos lejos.
 El tiempo.

SENCICO 22 REDES-I
CAPÍTULO III

SENCICO 23 REDES-I
3. Marco Teórico
3.1Marco Referencial
Este informe se centra en que el internet abierta y sostenible; es decir en los
beneficios que brinda y como hacer frente amenazas que impiden que los que ya
estamos conectados disfrutemos de todos los beneficios y los que aún no están
conectados sigan sin estarlo.
El beneficio de poder brindar red de todas las personas que se encuentran en la
localidad y con la intención de querer unir redes de máxima velocidad y que los
clientes estén satisfechos.
3.2Metodología de Diseño
 Debe mostrarse, en forma organizada, clara y precisa.
 La estructura lógica y el rigor científico enfocar la elección metodológica.
 Es la base para planificar todas las actividades de las demandas del proxy
 Evalúa la pertenencia de recursos solicitados.
 Es similar a un mapa de red.
 Conexión física entre usuarios.
3.3Sistema de Cableado Estructurado
 Tc: cuarto de telecomunicaciones
 Hc: cruzada horizontal (Cross conexión)
 Wa: área de trabajo
 Er: cuarto de equipos
 Ai: acomedida de entrada
 Tipos De Cables De Comunicaciones

SENCICO 24 REDES-I
CM: El cable tipo CM está
definido para uso general de
comunicaciones con la
excepción de tirajes
verticales y de "plenum".
CMP: El cable tipo CMP
cuenta con características
adecuadas de resistencia al
fuego y baja emanación de humo. El cable tipo CMP excede las características
de los cables tipo CM y CMR.
CMR: El cable tipo CMR cuenta con características adecuadas de resistencia al
fuego que eviten la propagación de fuego de un piso a otro. El cable tipo CMR
excede las características de los cables tipo CM.
 Aplicaciones Del Cableado Estructurado
Lo realmente importante para el usuario es contar con una herramienta que
responda a sus necesidades, ya no solamente tener un medio de transmisión
con una categoría específica marcada por un cable UTP. El nuevo enfoque está
en el rendimiento respecto a la transmisión de datos por el equipo activo.
 Usos
Instalación de redes:
Diseño e instalación de redes de área local y redes de área amplia (LAN y
WAN). Obtendrá desde una infraestructura básica para aprovechar los
recursos de su empresa, hasta un sistema con el que integre la información de
su empresa y pueda recibirla para facilitar la toma de decisiones.

SENCICO 25 REDES-I
3.4Normas sobre estándares de cableado estructurado
3.4.1 Normas sobre Cableado Estructurado
El cableado estructurado es un sistema que permite interconectar
equipos activos, de diferente o igual tecnología, permite
la integración de los diferentes servicios que dependan del tendido de
cables, también permite su administración y mantenimiento.
El objetivo del cableado estructurado es satisfacer todas las
necesidades de los usuarios de la infraestructura sin realizar más
tendidos de cables.
3.4.2 Organismos
3.4.2.1 TIA
Desarrolla normas de cableado industrial voluntario para muchos
productos de las telecomunicaciones y tiene más de 70 normas
preestablecidas.
3.4.2.2 ANSI
Es una organización sin ánimo de lucro que supervisa el desarrollo de
estándares para productos, servicios, procesos y sistemas en los
Estados Unidos. ANSI es miembro de la Organización Internacional
para la Estandarización (ISO) y de la Comisión Electrotécnica
Internacional.
3.4.2.3 EIA
Es una organización formada por la asociación de las compañías
electrónicas y de alta tecnología de los Estados Unidos, cuya misión es
promover el desarrollo de mercado y la competitividad de la industria
de alta tecnología de los Estados Unidos con esfuerzos locales e
internacionales de la política.
3.4.2.4 ISO
Es una organización no gubernamental creada en 1947 a nivel
mundial, de cuerpos de normas nacionales, con más de 140 países.

SENCICO 26 REDES-I
3.4.2.5 IEEE
Principalmente responsable por las especificaciones de redes de área
local como 802.3 Ethernet, 802.5 Token Ring, ATM y las normas de
Gigabit Ethernet.
3.4.3 Normatividad
3.4.3.1 ANSI/TIA/EIA – 568-B
Cableado deTelecomunicaciones enEdificios Comercialessobrecómo
instalar el Cableado: TIA/EIA 568-B1 Requerimientos generales;
TIA/EIA 568-B2: Componentes de cableado mediante par trenzado
balanceado; TIA/EIA 568-B3 Componentes de cableado, Fibra óptica.
3.4.3.2 ANSI/TIA/EIA-569-A
Estándar para Rutas y Espacios Telecomunicaciones en Edificios
Comerciales. El propósito de este estándar es brindar prácticas de
diseño y construcción estandarizadas, dentro y entre edificios, para
soportar los medios de telecomunicaciones y sus equipos. Indica los
requisitos mínimos para los espacios y rutas que se utilizaran para la
distribución del cableado en el edificio, indicando el tamaño mínimo
de la ruta, porcentaje de llenado máximo de la ruta a utilizar, tipo de
soporte, etc.
3.4.3.3 ANSI/TIA/EIA-570-A
Normas de Infraestructura Residencial de Telecomunicaciones.
3.4.3.4 ANSI/TIA/EIA-606-A:
Estándar para la Administración de Infraestructura
de Telecomunicaciones en Edificios Comerciales. La Administración
de la infraestructurade telecomunicacionesincluye la documentación
(etiquetas, registros, planos, reportes y órdenes de trabajo) de los
componentes como cables, conguitos, espacios y equipos de
terminación. El propósito de esta norma es brindar un esquema de

SENCICO 27 REDES-I
administración estándar e independiente de las aplicaciones, la cual
puede variar muchas veces a lo largo de la vida útil del edificio.
3.4.3.5 ANSI/TIA/EIA-607:
Requerimientos para instalaciones de sistemas de puesta a tierra de
Telecomunicaciones en Edificios Comerciales.
3.4.3.6 ANSI/TIA/EIA-758:
Norma Cliente-Propietario de cableado de Planta Externa de
Telecomunicaciones.
3.4.4 Consideraciones a tener en cuenta
Cableado Horizontal, El cableado horizontal esun sistema de cableado
que se extiende de la sala de telecomunicaciones al área
de trabajo donde se encuentra el usuario final. En la siguiente gráfica
se encuentran los diferentes componentes del cableado horizontal,
la nomenclatura con letra son los componentes del cableado
horizontal y la nomenclatura en número son los equipos que
interactúan.
La máxima longitud permitida independientemente del tipo de medio
de Tx utilizado es 100m = 90 m + 3 m usuario + 7 m patchpannel.
Cableado vertical,
Es decir, la interconexión entre los armarios de telecomunicaciones,
cuarto de equipos y entrada de servicios.

SENCICO 28 REDES-I
Se utiliza un cableado Multipar UTP y STP, y también, Fibra óptica
Multimodo y Mono modo.
La Distancia Máximas sobre Voz, es de: UTP 800 metros; STP 700
metros; Fibra MM 62.5/125um 2000 metros.
3.4.5 Pruebas de certificado de cableado estructurado
3.4.5.1 Certificado de Cableado Estructurado
Somos una empresa especializada en la
certificación y auditoría del cableado estructurado,
tras la consecución de una instalación, es un
proceso por el cual se compara el rendimiento de
transmisión de un sistema de cableado instalado
con un estándar determinado empleando un
método definido por el estándar para medir dicho
rendimiento. Esta certificación deun sistema decableado estructurado,
nos demuestra la calidad de los componentes y de la instalación, es
decir, nos dice si cumple una conectividad y un funcionamiento
correcto. Normalmente, es necesario para obtener la garantía del
fabricante del cableado estructurado.
3.4.5.2 Prueba de cables de par trenzado
Los sistemas de cableado de par trenzado, generalmente emplean 4
pares que permiten operar con distintos tipos de redes, se dispone de
cables trenzados no apantallados (ITP)- Y con apantallamiento
metálico (STP, FTP).

SENCICO 29 REDES-I
3.4.5.3 Diagrama de numeración de pines
3.4.5.4 Requerimientos y correspondencia a redes
 Tipo de Cable
 TIA Cat3/ 5e/6 UTP o STP
 ISQ Clases C/ D/ E y F UTP o STP
 TP – PMD / TP – DDI
 10 Base – T
 Par sencillo
 Par doble apantallado(1, 2, 7 y 8)
 Ejemplos de red
 Ethernet, Fast Ehernet, ATM y Gigabit Ethernet

SENCICO 30 REDES-I
 Ethernet, Fast Ethernet y ATM
 FDDI o ATM en cobre
 Ethernet
 Telefónica, Apple Local Talk y ISDN
 ATM, Canal sobre cobre.
3.4.5.5 Prueba – Consideraciones y ejecuciones
Un certificado de cableado de redes de datos, realiza una serie de
testeos a fin de verificar el performance de la infraestructura de la
infraestructura bajo una determinada categoría o estándar.
 Mapeado de hilos
 Capacitancia
 ACR
 Retardo o desfase
 Margen
 Resistencia
 NEXT
 IDR
 Perdida de retorno
 Longitud
 Atenuación
 Impedancia
3.4.5.6 Prueba de Mapeado de cables
 Esta pruebabuscay construyeel mapa de los9 hilos posibles, pero
solo considerara los hilos definidos para tipo de cable
seleccionado.

SENCICO 31 REDES-I
 En caso de falla, esta prueba debe ser la primera en corregida, ya
que un pin abierto no permitirá efectuar las pruebas de
Resistencia de Lazo en c.c. y la Atenuación.
 Un circuito abierto arrojara cero capacitancia y en consecuencia
resultados erróneos en Diafonía.
 Sus resultados pueden ser mostrados en el código de colores de la
norma ejecutada.
3.4.5.7 Prueba de longitud del cable
 Verificarque la longitud de cada
par, este dentro de los límites
recomendados por el cable
seleccionado.
 Para algunas de las últimas
normas de verificación esta
prueba tiene solo carácter
informativo.
 En el Setup, se puede
seleccionar la unidad de medida Files o Metros.
3.4.5.8 Prueba de Resistencia en C. Cto.
 Esta prueba mide la R en lazo cerrado de cada par, se expresa en
Ohms, y se compara a los valores tendrán del fabricante.
3.4.5.9 Pruebas de Next, ELFEXT y POWER SUM
NEXT: (Near End Cross Talk – diafonía extremo cercano)
ELFEXT: (Equal Level Front End Cross Talk – diafonía extremo remoto
de igual nivel)
Ambas miden en única prueba la Diafonía de los Extremos cercanos y
remoto del cable.

SENCICO 32 REDES-I

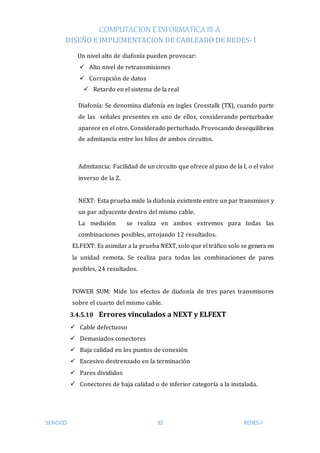

Un nivel alto de diafonía pueden provocar:
 Alto nivel de retransmisiones
 Corrupción de datos
 Retardo en el sistema de la real
Diafonía: Se denomina diafonía en ingles Crosstalk (TX), cuando parte
de las señales presentes en uno de ellos, considerando perturbador
aparece en el otro. Considerado perturbado. Provocando desequilibrios
de admitancia entre los hilos de ambos circuitos.
Admitancia: Facilidad de un circuito que ofrece al paso de la I, o el valor
inverso de la Z.
NEXT: Esta prueba mide la diafonía existente entre un par transmisor y
un par adyacente dentro del mismo cable.
La medición se realiza en ambos extremos para todas las
combinaciones posibles, arrojando 12 resultados.
ELFEXT: Es asimilar a la prueba NEXT, solo que el tráfico solo se genera en
la unidad remota. Se realiza para todas las combinaciones de pares
posibles, 24 resultados.
POWER SUM: Mide los efectos de diafonía de tres pares transmisores
sobre el cuarto del mismo cable.
3.4.5.10 Errores vinculados a NEXT y ELFEXT
 Cable defectuoso
 Demasiados conectores
 Baja calidad en los puntos de conexión
 Excesivo destrenzado en la terminación
 Pares divididos
 Conectores de baja calidad o de inferior categoría a la instalada.

SENCICO 33 REDES-I
3.4.5.11 Prueba de la Atenuación
Errores vinculados con la atenuación:
 Terminaciones pobres
 Longitud excesiva
 Adaptador de cable inadecuado
 Cable incorrecto
3.4.5.12 Prueba de la perdida de Retorno
Errores vinculados a la pérdida de retorno:
 Cable abierto, en c.cto o dañado.
 Cables de parcheo inadecuados.
 Conectores desgastados o dañados.
 Mal contacto en las cuchillas.
 Cable empalmado.
3.4.5.13 Prueba de la Impedancia
Esta medida se deduce de las medidas del retardo y la capacitancia, se
expresa en Ohms.
3.4.5.14 Prueba de Retardo y Desfase
Esta prueba mide el periodo de tiempo que emplea una señal aplicada en
un extremó en recorrer el trayecto al otro extremo.
3.4.5.15 Prueba de la Capacitancia
Esta prueba la capacitancia mutua entre los dos conductores de cada par
para verificar que la instalación no haya alterado la capacitancia propia del
cable.

SENCICO 34 REDES-I
3.4.5.16 Pruebas de ACR y POWER SUM ACR
Para el ACR (relación entre la atenuación y la diafonía RAD) se realiza una
comparaciónmatemática entrelos resultadosdela atenuación yla diafonía
(NEXT).
3.4.5.17 Prueba del Margen
Esta prueba es un análisis matemático de los datos ya obtenidos en las
pruebas anteriores.
Corresponde a la suma del Psum ACR del peor par después que la
atenuación se haya normalizado a 100 mt. Mas el margen adicional entre el
peor valor del Psum NEXT y el limite admitido para el Psum NEXT.
3.4.5.18 Permanent link
 Desde el patch panel al módulo del área de trabajo.
 La prueba de los chicotes NO está incluida.
 Cableado horizontal hasta 90 m.
 Longitud máxima 90 m.
3.4.5.19 Channel link
 Desde el Patch Panel al módulo del área de trabajo.
 Todos los chicotes de conexión desde el usuario al Switch.
 Cableado horizontal hasta 90m.
 Cables de usuario y Patch hasta 10m.
 Longitud máxima 100m.
3.4.5.20 Accesorios para fibra óptica
Los certificados de red, normalmente incorporan un set de elementos
opcionales para el trabajo en fibra óptica. Con estos accesorios se pueden
realizar, en general, las siguientes medidas y tares.

SENCICO 35 REDES-I
 Atenuación óptica.
 Longitud.
 Intercomunicación hablada diagnostica de fallas.
 Localiza averías.
 Archivar trazas para transferir a PC.
3.4.5.21 Principio de operación de un OTDR
 Un OTDR (reflector óptico en el dominio del tiempo), permite enviar un
pulso de luz de gran precisión, por medio de un red de alta velocidad a
través de una F. O.
 El tiempo transcurrió entre el impulso emitido y el impulso reflejado es
registrado para determinar la distancia a la que se encuentran los
eventos causantes de la reflexión.
 Esta función permite al OTDR determinante la distancia total y la
distancia a cada evento mecánica de la fibra.
 Esto permite localizar otras d la fibra e identificar la posición individual
de cada conector o empalme.
3.4.5.22 Principio de funcionamiento del TRACETEK de
IDEAL
El TRACETEK incorporado en la certificadora marca IDEAL posee la
mayoría de las funciones de localización de fallos de un OTDR, y de una
interfaz de usuario de baja dificultad de operación.
a) Impulso inicial (primer conector).
b) Efectos reflejantes.
c) Final de la fibra (ultimo conector o rotura de la fibra).
d) Cursor desplazable.
e) Longitud total de la fibra.
f) Distancia del evento.

SENCICO 36 REDES-I
3.4.5.23 Características y Tipos de IPV6
Características:
 Infraestructura de direcciones
y enrutamiento eficaz y
jerárquica.
 Mejora de compatibilidad para
Calidad de Servicio (QoS) y
Clase de Servicio (CoS).
 Multicast: envío de un mismo
paquete a un grupo de receptores.
 Anycast: envío de un paquete a un receptor dentro de un grupo.
 Movilidad: una de las características obligatorias de IPv6 es la
posibilidad de conexión y desconexión de nuestro ordenador de
redes IPv6 y, por tanto, el poder viajar con él sin necesitar otra
aplicación que nos permita que ese enchufe/desenchufe se pueda
hacer directamente.
 Seguridad Integrada (IPsec): IPv6 incluye IPsec, que permite
autenticación y encriptación del propio protocolo base, de forma
que todas las aplicaciones se pueden beneficiar de ello.

SENCICO 37 REDES-I
 Capacidad de ampliación.
 Calidad del servicio.
 Velocidad.
Tipos:
Unicast: Este tipo de direcciones son bastante conocidas. Un paquete
que se envía a una dirección unicast debería llegar a la interfaz
identificada por dicha dirección.
Multicast: Las direcciones multicast identifican un grupo de
interfaces. Un paquete destinado a una dirección multicast llega a
todos los interfaces que se encuentran agrupados bajo dicha
dirección.
Anycast: Las direcciones anycast son sintácticamente indistinguibles
de las direcciones unicast pero sirven para identificar a un conjunto
de interfaces. Un paquete destinado a una dirección anycast llega a la
interfaz “más cercana” (en términos de métrica de “routers”). Las
direcciones anycast sólo se pueden utilizar en “routers”.
3.4.5.24 Radio Enlace
1) Diseño:
 Elección del sitio de instalación.
 Relevamiento del perfil del terreno y cálculo de la altura del mástil para la
antena.
 Cálculo completo del radio enlace, estudio de la trayectoria del mismo y los
efectos a los que se encuentra expuesto.
 Prueba posterior a la instalación del radio enlace, y su posterior puesta en
servicio con tráfico real.
2) Estructura:

SENCICO 38 REDES-I
Además de las estaciones repetidoras, existen las estaciones nodales donde
se dé modula la señal y de la baja a banda base y en ocasiones se extraen o
se insertan canales. Al tramo terminal estación nodal se lo denomina sección
de conmutación y es una entidad de control, protección y supervisión.
En cuanto a los repetidores se los puede clasificar en activos o pasivos.
Activos: En ellos se recibe la señal en la frecuencia de portadora y se la baja
a una frecuencia intermedia (FI) para amplificarla y retransmitirla en la
frecuencia de salida. No hay demodulación y son transceptores.
Pasivos: Se comportan como espejos que reflejan la señal y se los puede
dividir en pasivos convencionales, que son una pantalla reflectora y los
pasivos back-back, que están constituidos por dos antenas espalda a espalda.
Se los utiliza en ciertos casos para salvar obstáculos aislados y de corta
distancia.
3) Protección frente a rayos y sobretensiones:
Las corrientes conducidas provocadas por el
impacto directo de rayos en instalaciones de
telecomunicaciones, especialmente sobre
antenas, estaciones base o torres de
comunicaciones, pueden causar fallos
catastróficos en los equipos de
radiofrecuencia. A su vez, las corrientes
inducidas por la caída de rayos en las proximidades también pueden resultar
muy perjudiciales, al igual que sobretensiones transitorias debidas a
conmutaciones de la compañía eléctrica, maquinaria de gran potencia o
descargas electrostáticas.
4) Diagrama de radiación de una antena de estación base

SENCICO 39 REDES-I
Para que los distintos usuarios de un
sistema celular de banda ancha punto
a multipunto reciban un nivel de señal
comparable independientemente de su
distancia a la estación base, es necesario
conformar un cierto diagrama de radiación en el plano vertical.
5) Banda de frecuencia y Canalización
La elección de la banda de frecuencias en la que
va a trabajar nuestro radioenlace es
una decisión fundamental durante la fase de
diseño, pues entre otras cosas afectará al
alcance del mismo y a la calidad de la señal
recibida.
En determinados casos no existe la posibilidad
de elegir las frecuencias de funcionamiento,
pues nos vienen impuestas de antemano, pero
en otros muchos casos sí que disponemos de
cierto grado de libertad. En todo caso, y tanto si utilizamos bandas
libres como aquellas que requieren licencia, debemos ser cuidadosos en el
diseño e instalación para evitar que los equipos causen interferencias con
otros sistemas o radioenlaces instalados previamente.
6) Soluciones
Wireless BCN: Ofrece innovadoras soluciones para el despliegue de redes
WAN para múltiples usos:
Redes de Cámaras IP: Construye de forma fácil y con una alta prestación un
red mallada para tu circuito cerrado de TV
Ciudades: mejora la cobertura y la capacidad de acceso a Internet sin
necesidad de añadir antenas 3G.Con esta solución, se ofrece una excelente
cobertura, a un coste mucho menor y con dispositivos de baja potencia

SENCICO 40 REDES-I
Recintos, Ferias o Estadios: Ofrece una cobertura de datos de alta calidad a
tus clientes o socios incluidos extranjeros evitando un alto coste de roaming.
Se pueden proponer planes de pago variable y flexible
Empresas con mutl-sedes, entidades públicas: Gestiona de forma remota el
uso de los recursos sin tener personal especializado desplazado.
Tiendas, Hoteles, Bares, o restaurantes: Ofrece a un coste muy bajo un
servicio diferencial para destacar de la competencia.
Comunidadesde vecinos, urbanizaciones:Comparte a menorcostepara cada
vecino y mayor flexibilidad)
7) Radio enlace punto a punto
Une de forma transparente o enrutada dos redes físicas como si estuvieran
unidas poruncable. No necesita dereconfiguracióndeningún equipo,las dos
redes trabajaran de forma transparente respecto a los AP.
3.4.5.25 Pozo a tierra
La puesta a tierra corresponde al conjunto de electrodos y partes conductoras que
en contacto con la tierra, permiten drenar hacia esta, todas las corrientes de falla,
para que no pueda dañar los equipos de trabajo.

SENCICO 41 REDES-I
Elementos que forman una puesta a tierra
A loselementos queformanel conjunto deuna puestaa tierra lospodemosclasificar
de la siguiente forma:
Tierra: Necesitamos un terreno queserá capaz dedisipar las energías quepueda
recibir.
Toma de tierra: Esta es la instalación de conexión a tierra, consta de las
siguientes partes:
 Electrodos o picas (también llamados jabalinas): Partes metálicas
enterradas.
 Línea de enlace con tierra: Conductor conectado a los electrodos.
 Bornes de puesta a tierra: conexión entre la línea de enlace y los
distintos conductores de protección.
 Conductoresdeprotección:unenlos distintos puntosde la instalación
con la línea de enlace.
Tipos de tierras
El sistema a tierra se divide en tres, diferenciándolos de la siguiente manera.
Sistema a tierra de corriente alterna
Es el más común, y que la podemos encontrar en edificios, hogares, producida por
la diferencia de voltaje o corriente que tienen los circuitos eléctricos que trabajan
con este voltaje alterno.
Ejemplos
 Duchas eléctricas.
 Refrigeradores.
 Transformadores.
 Aparatos de
telecomunicaciones.

SENCICO 42 REDES-I
 Lavadoras.
Sistema a tierra de corriente continúa
Esta la encontramos en toda la infinidad de equipos electrónicos que existen, y de igual
forma se produce por la diferencia de voltajes o corrientes en estos circuitos.
Sistema a tierra electrostática
Este tipo de tierra es muy peculiar debido a que lo encontramos específicamente en
tanques de almacenamiento, transporte o tratamiento, se produce por la interacción del
fluido (cargas eléctricas + o −) con su contenedor (cargas eléctricas + ó −), por lo general
carga (−).
Generalidades
 Protección al personal y a los equipos.
 Fijar un potencial de referencia único a todos los elementos de la instalación.
 Paracumplir conesto, las redes de tierradebentener 2 características principales:
 Constituir una tierra única equipotencial.
 Tener un bajo valor de resistencia.
 Se aclara que la resistencia del suelo varía con la temperatura, la humedad y la
acumulación de sales.
Sobretensiones
Las sobretensiones transitorias son un incremento de voltaje de corta duración entre 2
conductores (en nuestro caso entre 2 fases o entre fase y neutro).
Cuando esta tensión llega a los equipos y supera el nivel de tolerancia de algún
componente, los mismos resultarán dañados.
Conmutaciones de las Empresas de Energía (externa).
Estas operaciones que son normales en todo sistema de distribución de energía, pueden
causarsobrevoltajes. Generalmentesonmás frecuentesen distribuciones largasy aéreas.

SENCICO 43 REDES-I
Contacto con sistemas de alto voltaje (externa).
Sucede cuando se rompe una línea de alta tensión y toma contacto con conductores de
bajatensión o cuando fallael aislamiento deun transformador.Suimportancia dependerá
de la forma de conexión del neutro (aislado o a tierra).
Fallas de línea a tierra (interna).
Sucede cuando una fase del sistema se pone a tierra. Su importancia dependerá de la
forma de conexión del neutro (aislado o a tierra), ya que en el caso de Neutro Aislado, las
fases sanas reciben una sobretensión de 73% más de lo normal. En caso de neutro a tierra
no hay sobretensión.
Pulsos por conexión y desconexión de cargas (interna).
Estasoperacionesnormalesentodo sistema, puedencausarsobrevoltajes.Generalmente
sonmenoresquetres veces el voltaje nominal y decorta duración.Lasmismas seoriginan
por el prendido y apagado de grandes cargas inductivas o capacitivas.
MEDICIÓN DE PUESTAS A TIERRA
Nos permite verificar la capacidad
de evacuación y dispersión de
corriente a tierra en el sistema
instalado ( una puesta a tierra será
eficiente cuando su medición
arroje valores pequeños ,menores
a 8 Ohmios) Para verificar las
condiciones de resistencia de una
puesta a tierra se debe tener
presente los siguientes requerimientos: * La instalación debe estar des energizada * Se
deben retirar todas las conexiones de la puesta a tierra * La medición se efectúa por 2
métodos: Directo (utilizando el medidor de tierra) o Indirecto.

SENCICO 44 REDES-I
PROCESO DE EJECUCIÓN:
Prepare el medidor de puesta a tierra, conectando los puntos de prueba en sus
respectivos terminales.
Verificar el estado de las baterías (con el botón check battery del medidor de
pozo a tierra) 3. Coloque las picas auxiliares, tratando que se encuentren en un
mismo eje con la varilla de la puesta a tierra, colocando cada pica auxiliar a una
distancia de 5 a 10 m una de otra.
Las picas auxiliares deberán quedar ajustadas de modo que hagan un buen
contacto.
Debe humedecerse el terreno donde se ha fijado las picas.
Efectué la medición, seleccionando el rango adecuado (R X1 ó RX10), y luego
apreté el botón de medición.
3.4.5.26 Los cuatro mejores drones que puedes comprar
fácilmente
De un tiempo acá esos vehículos aéreos no tripulados y controlados a control
remoto, mejor conocidos como drones, han sido protagonistas de muchas noticias
a nivel internacional y local. Y aunque ya hace varios años que se habla de ellos,
podría decir, que recientemente están al alance del público en general. Es decir,
podemos comprarlos. Aquí una lista con cinco modelos (y precios) a los que
puedes acceder fácilmente para fines lúdicos, periodísticos o por si simplemente
eres un fanático (como yo) de la tecnología.
Si hablamos de pioneros en su uso comercial, no estaría mal en señalar a Amazon,
quienes han ideado la manera de utilizarlos para entregar productos comprados a
través de su tienda, algo así como carteros robotizados. Y es que la gran utilidad y
versatilidad que los caracterizalos hace unaherramienta congran potencial y muy
fácil de usar.
En este post voy a ir mostrándoles los modelos por orden de precio: del más caro
y mejor al más barato y con menos prestaciones.

SENCICO 45 REDES-I
Extreme Fliers Micro Drone: Este modelo es quizás uno de los más baratos y el
indicado para los que recién se inician en este tema. Es bastante pequeño, pero
puede volar por hasta ocho minutos gracias a sus cuatro rotores. Algo importante
es que es uno de los pocos modelos en cargar una cámara de video (viene por
separado) que graba a 720p.
Walkera QR Infra X Smart Drone: Walkera es una firma que tiene muchos
modelos de diversas características y
precios en su página. Sin embargo, este es
uno de los mejores de su larga lista. Es
pequeño, pero poderoso gracias a sus diez
sensores que hacen casi imposible que
choque. Puede volar entre 5 y 7 minutos en
un rango de 100 metros.
A.r. Parrot drone 2.0: Una de las ventajas de este drones, uno de los mejores por
cierto, es que se puede controlar a través de un Smartphone o tableta Android o
iOS. A diferencia de otros modelos este drones sí incluye una cámara HD que
envía imágenes en tiempo real a tu dispositivo.

SENCICO 46 REDES-I
DJI Phantom GPS Drone: Esta belleza es, sin temor a equivocarme, uno de los mejores
drones en la actualidad. Tiene una
autonomía de vuelo de
aproximadamente 25 a 30 minutos
continuos en un rango de 500 metros.
Tiene un GPS que puedes programar
para recorrer posiciones
preestablecidas y muchas más
características que puedes ver en
su web oficial. Es importante señalar
que muy pocos vienen con cámara incorporada.

SENCICO 47 REDES-I
CAPÍTULO IV

SENCICO 48 REDES-I
4. Desarrollo De La Propuesta

SENCICO 49 REDES-I
4.1 Equipamiento de Hardware y Software de la Empresao
Institución
Módelo Dual Core
Sistema Windows Xp
Versión 2002
GHz 2.69
CPU C540
Serie 54345446754345600
Marca Lenovo
Modelo Dual Core
Sistema Windows Xp
Versión 2002
GHz 2.20
CPU E220
RAM 2.75gb
Serie 552754018594123000
Marca FOR COMPAQ
Modelo Dual
Sistema Windows Xp
Versión 2002
GHz 2.20
CPU E220
RAM 3.12
Serie 7660640010243420000
Marca HP
Modelo Dual
Sistema Windows Xp
Versión 2002
GHz 2.20
CPU E5500
RAM 3.12
Serie 7660640010243420000
Marca HP
Modelo Dual
Sistema Windows Xp
Versión 2002
GHz 2.20
CPU E5500
RAM 3.12
Serie 7660640010243420000
PC-03
PC-04
PC-05
Equipos y
computadoras:
PC-01
PC-02
Hardware

SENCICO 50 REDES-I
Campo valor
Memoria física valor
Total
Usada TRIAL VERSION
Disponible TRIAL VERSION
Uso 402 MB
Campo valor
Total 3902 MB
Usada 892 MB
Disponible 3536 MB
Uso 9%
Campo valor
Total 5911 MB
Usada 892 MB
Disponible 5019MB
Uso 15%
Campo valor
paging file c:/pagefile.sys
Intial/maximunsize 2046 MB/4092 MB
current size 2046 MB
current/peak usuge 32 MB/58 MB
uso 2%
Campo valor
soportado por el sisitema operador si
soportado por la CPU si
ACTIVO TRIAL VERSION
Campo valor
DIMM3 TRIAL VERSION
ARCHIVO DE INTERCAMBIO
MEMORIA VIRTUAL
PAGING FILE
PHYSICAL ADDRESS EXTENSION(PAE)
DESCRIPCIÒN DEL DESPOSITIVO

SENCICO 51 REDES-I
Campo valor
nombre del mòdulo trial version
numero serie 470A9609h(36504889903)
fecha de fabricaciòn semana 21/2010
tamaño del mòdulo 2 gb(2 ranks,8banks)
tipo memoria trial version
velocidad de memoria DDR2DRAM
ancho del mòdulo DDR2-0800(400 MHz)
voltaje del mòdulo 64 bit
mètodo de detecciònde errores ninguno
tasa de actualizaciones/refresco reducido87.8us),self-refresh
Campo valor
400 MHz 6-6-6-18(cl-RCD-RP-RAS)/24-51-3-6-3-3(RC-RFC-RRD-WR-WTR-RTP)
333MHz 5-5-5-15(cl-RCD-RP-RAS)/20-43-3-5-3-3(RC-RFC-RRD-WR-WTR-RTP)
266MHz 4-4-4-12(cl-RCD-RP-RAS)/16-34-2-4-2-2(RC-RFC-RRD-WR-WTR-RTP)
Campo valor
nombre de la empresa kingstontechnologycompany,inc.
informaciònsobre e producto http://www.kingston.com/products/default.asp
Campo valor
puente norte intel Eaglelake
puente sur TRIAL VERSION
Campo valor
puente norte intel eagleake
revisiòn 3
forma del componente 1254pin FC-BGA
tamaño del componente 3.4CM*3.4CM
tecnologìa utilizada 65m
voltaje del nùcleo 1.125v
In-order Queue Despth 12
PROPIEDADES DEL MODULO
TIEMPOS DE MEMORIA
FABRICANTE DEL MÓDULO DE MEMORIA
DESCRIPCIÓN DEL DESPOSITIVO
PROPIEDADES DEL PUENTE NORTE

SENCICO 52 REDES-I
tipo de controlador grafico intel GMA 4500
Estado del controlador gràfico ACTIVO
tamañodel frame buffer gràfico
Campo valor
PCI-E1,0 *16 port #2 vacio
FABRICANTE DEL CHIPSET
nombre de la empresa intel corporation
informaciòn sobre el producto http://www.intel.com/products/chipsets
descargar el controlador http://support.intel.com/support/chipsets
driver update http://driveragent.com?ref=59
Campo valor
0 AMI
bios version CNG4110H.86A.0012.2009.1223.1420
fecha de la BIOS del sistema 12/23/09
fecha de la BIOS de video 08/19/09
Campo valor
nombre de la empresa American megatrends inc
informaciòn sobre el producto http.//www.ami.com/ambios
actualizaciones del bios http://www.esupport.com/biosagent/index.cfm?referid=40
Campo valor
sugerencia are you looking for a bios upgrade? Contact eSupport Today!
sugerencia la system bios tiene màs de 2 años.actualìcela si es necesario
sugerencia la video bios tiene màs de 2 años.actualìcela si es necesario
Campo valor
APIC:Multiple APIC Description Table
DSDT:Differentiated System Description Table
FACP:FIXED ACPI description table
FACS:FIRMWARE ACPI control Structure
HPET:IA-PC High precision event timer table
PROBLEMAS Y SUGERENCIAS
Controlador grafico integrado
TABLE DESCRIPTION
CONTROLADOR PCI EXPRESS
PROPIEDADES DE LA BIOS
FABRICANTES DE LA BIOS

SENCICO 53 REDES-I
Campo valor
ACPI Signature APIC
table description Multiple APIC Description table
MEMORYADDRESS 7DB56F18h
table length 08 bytes
OEM ID INTEL
OEM TABLE ID DG41CN
Creator ID MSFT
ACPI TABLE PROPERTIES

SENCICO 54 REDES-I
Informe versión Tamaño
adobe trial version 18.0.0.232 desconocido
adobe trial version 19.0.0.185 desconocido
AIMP3 trial version v3.20.1165,21.1… 39.5 MB
AutoUp trial version 1.1 desconocido
BurnAw trial version 6 25.6 MB
CClean trial version 5.03 8.1 MB
Divx Codec 6.8.5 1.7 MB
Divx Converter 7.1.0 45.3 MB
Divx Converter 7.1.0 desconocido
Divx Player 7.2.1 8.4 MB
Divx Plus DirectShow Filters 1.6 MB
Divx version Checker 7.1.0.2 desconocido
DriverPack Solution Updater 1.5.0 2.8 MB
ESET NOD32 Antivirus español chile 0.0.25 192.7 MB
Everst Ultimate Edition v4.60 8.0.319.1 desconocido
Foxit Reader 5.4.4.124 4.6.0 Desconocido
Google Chrome v5.4.5.124 38.5 MB
Google Update Helper 45.0.2454.101 231.7 MB
Google Update Helper 1.3.21.115 desconocido
H.264 Decoder 1.3.28.15 desconocido
Hotfix for Microsoft.NET Framework 3.5
sp1 (kb955395) 1.1.0 desconocido
Hotfix for Microsoft.NET Framework 3.5
sp1 (kb958484) 1 desconocido
Hotfix for windows xp (kB954550-v5) 1 desconocido
Intel(R)Graphics Media Accelerator
Driver 5 desconocido
Java 7Update 15 6.14.10.5420 3.8 MB
Lagarith.NET Framework 2.0 service
pack 2 7.0.150 130.7 MB
Lagarith.NET Framework 2.0 service
pack 2 desconocido
Microsoft.NET Framework 3.5 sp1 2.2.30729 184.4 MB
Microsoft.NET Framework 3.5 sp1 3.2.30729 167.9 MB
Microsoft office 2007 service pack 3
(sp3) 28.8 MB
Microsoft office 2007 service pack 3
(sp3) 3.5.30729 desconocido
micrososoft.NET Framework 2.0
Service Pack 2 2.2.30729 184.4 MB
micrososoft.NET Framework 3.0
Service Pack 2 3.2.30729 167.9 MB
micrososoft.NET Framework 3.5 SP1 28.8 MB
micrososoft.NET Framework 3.5 SP1 3.5.30729 desconocido
Microsoft office Enterprise 2007 12.o.6612.1000 637.2 MB
Microsoft office Enterprise 2007 12.0.6612.1000 desconocido
Microsoft Office File Validation Add-In 14.0.5130.5003 14.3MB
security update for microsoft office
word 2007
security update for microsoft office word 2007
desconocido
update trial version desconocido
ut vid 12.0.1 872.0MB
UTORRENT 1.4 MB
VCBOCR trial version 1.0.0 desconocido
webld 9.50.7523 desconocido
window 1.9.0040.0 desconocido
x264vfw-H.264/MPEG-4 AVC codec (remove
only)
x264vfw-H.264/MPEG-4 AVC codec (remove only)
4.2MB
Microsoft visual c++2005 redistributable-
x86.8.0.50727.42 false
8.0.50727.42 desconocido
Microsoft visual c++2005 redistributable-
x86.8.0.51011 false
8.0.51011 desconocido
Microsoft visual c++2012 x86 ADDITIONAL
Runtime-11.0.5106
Microsoft visual c++2012 x86 ADDITIONAL
Runtime-11.0.5106
mkv splitter 1.0.1 desconocido
DESCRIPCION INICIAR DESDE
COMANDO DE LA
APLICACIÓN

SENCICO 55 REDES-I
NOMBREDELA TAREA
Adobe Flash PlayerUpdater
googleUpdateTaskMachineCore
GooglleUpdateTaaskMachineUA
Notificacion de inicio de sesiòn de fin de
servicio de microsoft windows xp
Notificacion de inicio de sesiòn de fin de servicio de microsoft
windows xp
notificaciòn mensual de fin de servicio de
microsoft windows xp
notificaciòn mensual de fin de servicio de microsoft windows xp
campo valor
Propiedades de latarea
nombre de latarea adobe flash playerupdater
estado activado
nombre de laaplicaciòn
c:/windows/system32/macrome/flash/flashplayerupdateservice.ex
e
paràmetros de laaplicaaciòn
carpetade trabajo
comentario estatareamantiene actualizadalainstalaciòn de adobe flash player
nombre de lacuenta
propietario adobe systems incorporated
ultima ejecuciòn 23/09/2015
siguiente ejecuciòn 07/10/2015
Tareas activadas
tareanº1 cadda1horaap artirde las 0:07durante 24horas.
4.2. HARDAWARE
Campo Valor
ORDENADOR:
Tipo de Ordenador Equipo multiprocesador ACPI
Sistema Operativo Microsoft Windows XP Professional
Service Pack del Sistema Operativo TRIAL VERSION
Internet Explorer 8.0.6001.18702
DirectX 4.09.00.0904 (DirectX 9.0c)
Nombre del Sistema CAB6 (MAFER-23713D6D5)

SENCICO 56 REDES-I
Nombre del Usuario Mafer
Nombre del dominio TRIAL VERSION
Fecha/Hora 2015-10-07/15:30
PLACA BASE:
Tipo de Procesador Dual Core Intel Pentium, 2700 MHz
Nombre de Placa base Desconocido
Chipset de la Placa Base Intel Eaglelake
Memoria del sistema TRIAL VERSION
DIMM3: Kingston TRIAL VERSION
Tipo de BIOS AMI (12/23/09)
Puerto de Comunicación Puerto de Comunicaciones (COM1)
Puerto de Comunicación Puerto de Comunicaciones (COM2)
Puerto de Comunicación Puerto de impresora ECP(LPT1)
MONITOR:
Tarjeta gráfica Intel(R) G41 Express Chipset (256MB)
Monitor IBM C170 [17” CRT] (23RB480)
Monitor IBM C170 [17” CRT] (23RB480)
Multimedia:
Tarjeta de sonido Realtek ALC662 @ Intel 82801GB ICH7
Almacenamiento:
Controlador IDE Intel(R) N10/ICH7 Family Serial ATA
Disco Duro Lexar USB Flash Drive USB Device (7GB)
Disco Duro SAMSUNG HD322HJ
Estado de los discos duros OK
Dispositivos de Entrada
Teclado Teclado estándar de 101/102 teclas
Ratón Mouse PS/2 de Microsoft

SENCICO 57 REDES-I
RED:
Dirección IP principal TRIAL VERSION
Dirección MAC Principal 70-71-BC-8F-41-47
Tarjeta de RED Realtek PCIe GBE Family Controller
Dispositivos:
Impresora MAFER-A84FEC7ECCanon iP2700
Impresora NICKO-7EF1512FOCanon iP 1700
Controlador USB1 Intel 82801GB ICH7-USB Universal Host
Controlador USB2 Intel 82801GB ICH7 – Enhanced
USB2Controller
Dispositivos USB Dispositivo de almacenamiento masivo USB
DMI
DMI Distribuidor de la BIOS Intel Corp.
DMI Versión de la BIOS CNG4110H.86A.0012.2009.1223.1420
DMI Fabricante del sistema
DMI Nombre del sistema
DMI Versión del sistema
DMI Número de serie del sistema [TRIAL VERSION]
DMI UUID del sistema [TRIAL VERSION]
DMI Fabricante de la placa Intel Corporation
Base
DMI Nombre de la placa DG41CN
Base
DMI Versión de la placa AAE82429-102
DMI Número de serie de la placa [TRIAL VERSION]
DMI Fabricante de chasis
DMI Versión del chasis
DMI Número de serie del chasis [TRIAL VERSION]

SENCICO 58 REDES-I
DMI Identificador del chasis [TRIAL VERSION]
DMI Tipo de Chasis Desktop Case
Propiedades de la CPU
Tipo de procesador Dual Core Intel Pentium
Alias de la CPU Wolfdale-2M
Escalonamiento de la CPU EO
Engineering Sample No
(PCUID) Nombre de la CPU Pentium(R) Dual-Core CPU E5400 @2.70GHz
(PCUID) Revisión 0001067Ah
CPU VID 1.1000 V
Velocidad del CPU
Velocidad de reloj del procesador1197.0 MHz (Original: [TRIAL VERSION]
MHz)
Multiplicador de la CPU 6x
FSB de la CPU 199.5 MHz (Original: 200 MHz)
Caché del CPU
Código del cache L1 32 KB per Core
Datos de cache L1 [TRIAL VERSION]
Cache L2 2 MB (On-Die, ECC, ASC, FULL-Speed)
Propiedades de la place 63-0100-000001-00101111-010709
Chipset $0AAAA00
0_BIOS DATA: 01/07/2009
Nombre de la placa Desconocido
Propiedades del chipset
Chipset de la placa Intel Eaglelake

SENCICO 59 REDES-I
DIMM3: Kingston 99U5429-00 [TRIAL VERSION]
Propiedades de la BIOS
Fecha de la BIOS del sist. 12/23/09
Fecha de la BIOS de Video 08/19/09
DMI Versión de la BIOS CNG4110H.86A.0012.2009.1223.1420
Propiedades de la gestión de ahorro de energía
Fuente de potencia Línea AC
Estado de la batería Ninguna Batería
Tiempo de uso de la batería Desconocido
Tiempo de uso restante Desconocido
Centrino (Carmel) Platform Compliancy
Procesador: Intel Pentium M No (Dual Core Pentium)
Chipset: Intel i855GM/MP No (Intel Eaglelake)
WLAN: Intel PRO/Wireless No
Sistema: Centrino Compliant No
Centino (Sonoma) Platform Compliancy
Centino (Napa) Platform Compliancy
Centino (Santa Rosa) Platform Compliancy

SENCICO 60 REDES-I
Centino (Montevina) Platform Compliancy
Propiedades del sensor
Tipo de sensor CPU, HDD
Temperaturas
CPU N° 1 / núcleo N°1 39°C (102 °F)
CPU N°1 /núcleo N°2 35°C (95 °F)
SAMSUNG HD322HJ [TRIAL VERSION]
Valores de voltaje
Núcleo CPU 1.29 V
Multi CPU
Identificación de la placa DG41CN Intel
CPU #1 Intel Pentium(R) Dual Core CPU E5400
CPU #2 Intel Pentium(R) Dual Core CPU E5400
Fabricante del procesador
Nombre de la empresa Intel Corporation
Información sobre el producto
http://ww.intel.com/products/processor
Uso de la CPU
CPU N° 1 / núcleo N° 1 4 %
CPU N° 1 / núcleo N° 2 0 %
(CPUID) Propiedades

SENCICO 61 REDES-I
(CPUID) Fabricante GenuineIntel
(CPUID) Nombre de la CPU Pentium(R) Dual-Core CPU E5400
(CPUID) Revisión 0001067 Ah
(IA) Identificador de la marca 00h (desconocido)
Identificador de la plataforma 29h / MC 01h (LGA775)
Microcode UpDate Revision A07
Unidades HTT / CMP 0/2
Tjmax Temperature 100°C (212 °F)
CPU Thermal Design Power 65 W
Propiedades del Bus Principal
Tipo de Bus Intel AGTL+
Ancho de Bus 64 bits
Reloj Real 200 Mhz (QDR)
Reloj Efectivo 800 MHz
Banda pasante 6400 MB/s
Memoria Física
Total [TRIAL VERSION]
Usada [TRIAL VERSION]
Disponible 1482 MB
Uso [TRIAL VERSION]
Memoria Virtual
Total 5911 MB
Usada 365 MB
Disponible 3536 MB
Uso 9 %
Memoria Virtual
Total 5911 MB

SENCICO 62 REDES-I
Usada 892 MB
Disponible 5019 MB
Uso 15 %
Paging File
Paging File C:pagefile.sys
Initial / máximum Size 2046 MB / 4092 MB
Current Size 2046 MB
Current / Peak Usage 32 MB / 58 MB
Uso 2 %
Physical Address Extension (PAE)
Soportado por el Sistema oper. Si
Soportado por la CPU Si
Activo Si
Puente norte: Intel Eaglelake
Puente Sur: [TRIAL VERSION]
Propiedades del puente norte
Puente norte Intel Eaglelake
Revisión 03
Forma del componente 1254 Pin FC-BGA
Tamaño del componente 3.4 cm x 3.4 cm
Tecnología utilizada 65nm
Voltaje del núcleo 1.125 V
In-Order Queue Depth 12
Controlador Gráfico Integrado
Tipo de controlador Intel GMA 4500
Estado del controlador Activado
Tamaño del frame Bueffer 32 MB
Controlador PCI Express
PCI-E 1.0 x 16 port #2 Vacío

SENCICO 63 REDES-I
SOFTWARE
Servidor
Compartidos
Archivos abiertos
Seguridad de cuentas
Conexión
Usuarios
Grupos locales
Grupos globales
Monitor
Video Windows
Video PCI/AGP
GPU
Monitor
Escritorio
Monitores Múltiples
Modos de video
OpenGL
Multimedia
Audio de Windows
Audio PCI/PNP
Codecs Audio
Codecs Video
MCI
Almacenamiento
Almacenamiento de Windows
Discos Lógicos

SENCICO 64 REDES-I
Discos físicos
Discos Ópticos
ASPI
ATA
SMART
Red
Red de Windows
Red PCI/PnP
RAS
Recursos de Red
IAM
Internet
Rutas
Cookies de internet
Historial de navegador
Dispositivos de Hardware
Dispositivos Windows
Dispositivos físicos
Dispositivos PCI
Dispositivos USB
Recursos de los dispositivos
Dispositivos de entrada
Impresoras

SENCICO 65 REDES-I
4.3 Diseño y Planificaciónde la Red
4.3.1 Planos de Red Actual
4.3.1.1 Plano de Cableado de Datos

SENCICO 66 REDES-I
4.3.1.2 Plano De Canaletas

SENCICO 67 REDES-I
4.3.1.3 Plano De Direccionamiento

SENCICO 68 REDES-I
4.3.1.4 Plano De Electricidad

SENCICO 69 REDES-I

SENCICO 70 REDES-I
4.3.1.5 Plano De Etiquetado

SENCICO 71 REDES-I
4.3.1.6Plano De Topología

SENCICO 72 REDES-I

SENCICO 73 REDES-I
4.3.2.1 Planos de Red ActualPlano De RedPropuesta

SENCICO 74 REDES-I
4.3.2.1.1 Plano De Canaletas Propuesta

SENCICO 75 REDES-I
4.3.2.1.2 Plano De Direccionamiento Propuesta

SENCICO 76 REDES-I
4.3.2.1.3 Plano De ElectricidadPropuesta

SENCICO 77 REDES-I

SENCICO 78 REDES-I
4.3.2.1.4 Plano De Etiquetado Propuesta

SENCICO 79 REDES-I
4.3.2.1.5 Plano De TopologíaPropuesta

SENCICO 80 REDES-I
4.4Materiales,Herramientas e Instrumentos pararealizar el
proyecto
4.4.1 Materiales
4.4.2 Herramientas e Instrumentos
4.4.3 Equipos
Descripción Unidad
Medida
Detalle/Marca Cantidad Precio Total
Cable UTP EIA/TIA
568 A
Metro Unshielded
Twisted Pair
50 S/.0.50 S/.25
Conectores RJ-45 Unidad ------ 22 S/.1 S/.22
Canaletas
50 x 20 mm
Metro ---- 10 S/.4.80 S/.48
Descripción Marca Cantidad Precio Total
Crimping RJ-45 ------- 1 S/.15 S/.15
Alicate de Corte Stanley 1 S/.12 S/.12
Franela ------ 4 S/.1.50 S/.6
Nivel ------ 2 S/.10 S/.20
huincha Power Lock 1 S/.20 S/.20
Ponchadora mark 1 S/.45 S/.45
cautín weller 1 S/.12 S/.12
Pistola de silicona truper 1 S/.25 S/.25
Sed de
destornilladores
stanley 1 S/.20 S/.20
Descripción Marca Cantidad Precio
Testeador de
Cable
Master NSHL468 1 S/.30
Total: S/. 95
Total: S/. 175

SENCICO 81 REDES-I
4.4.4 Personal o Recursos Humanos
Monto Personal: 1700 soles
Monto Total del Proyecto: 2,000 soles
Cargo Especialidad Cantidad
Delegado del
Proyecto
(Segura Padilla Jun
Daniel)
Estudiante 500
Diseñadora de
Planos( Rodríguez
Baltazar Nelly
Emiliana )
Estudiante 400
Diseñador de Planos(
Reyna Vizconde
Daniel Anthony)
Estudiante 400
Encargada de
Cableado
(Sánchez Mozo Yaneli
Elizabeth)
Estudiante 400
Total: S/. 30

SENCICO 82 REDES-I
CAPÍTULO V

SENCICO 83 REDES-I
5. Conclusiones Y Recomendaciones
5.1 Conclusiones
A medida que nos aproximamos a los tres mil millones de usuarios de Internet, es
importante detenernos y maravillarnos con la velocidad de adaptación y los cambios que
se han realizado a la fecha. Queda claro que el modelo de Internet abierta, que ayudó a
impulsar el crecimiento y navegar por todas las piedras en el camino, sigue siendo la
mejor forma de asegurar que el Internet siga siendo sostenible y continúe creciendo y
creciendo.
Al trabajarjuntos (y honrarelmodelo deInternet), mis compañerosinvolucradospueden
prever los desafíos pronosticados que se describen en este informe (y los que vayan
surgiendo) para hacer de Internet algo más esencial para las vidas de los usuarios finales
como ciudadanos, consumidoreseinnovadores.Al mismo tiempo, podemosocuparnosde
la brecha digital que separa a las religiones y las personas, y asegurarnos de que una vez
conectados, todos tengan la misma experiencia de usuario. Con el acceso en línea abierto
y universal, todo es posible.
5.2 Recomendaciones
Aunque Internet se mantiene unida por un conjunto global de estándares, aquí hemos
demostrado que existen discrepancias en la experiencia de usuario entre los países.
Además, a pesar del impactante (alguna vez inimaginable) crecimiento en la adopción y
el uso de Internet, la mayoríade la poblaciónmundial todavía no está “en línea”. Ocuparse
de los desafíos en la sección anterior no solo mejorará la experiencia de los usuarios que
ya están en línea, sino que también contribuirá a la visión integral de Internet “CRISPER
NET”, de que Internet es para todos.
El avance hacia nuestra visión está ocurriendo con rapidez en todo el mundo, a medida
que el acceso continúa creciendo a un ritmo considerable. Sin embargo, aún falta por
hacer una gran parte del trabajo de desarrollo para llevar los beneficios económicos y
sociales de Internet a todos. Además, aquellos que están conectados experimentan
variaciones considerables en su experiencia de usuario.

SENCICO 84 REDES-I
CAPÍTULO VI

SENCICO 85 REDES-I
6. Referencias Bibliográficas
6.1Linkografía
http://eslared.net/walcs/walc2011/material/track1/redes_mesh_presentac ion_es.pdf
http://cuwireless.net/whatiscuwin
http://wirelessafrica.meraka.org.za
http://redesinaalam.blogspot.com/2008/12/redes-inalambricas-vs-alambricas-
redes.html
http://search.softonic.com/INF00194/tb_v1?q=QUE+SON+REDES+ALAMBRICAS&Searc
hSource=99&sbc=0&au=0&sbp=top&clientType=0
http://www.monografias.com/trabajos-pdf5/redes-mesh-o-redes-malladas/redes-
mesh-o-redes-malladas.shtml#linkografa#ixzz3tPidn0D2

Proyecto redes-I
