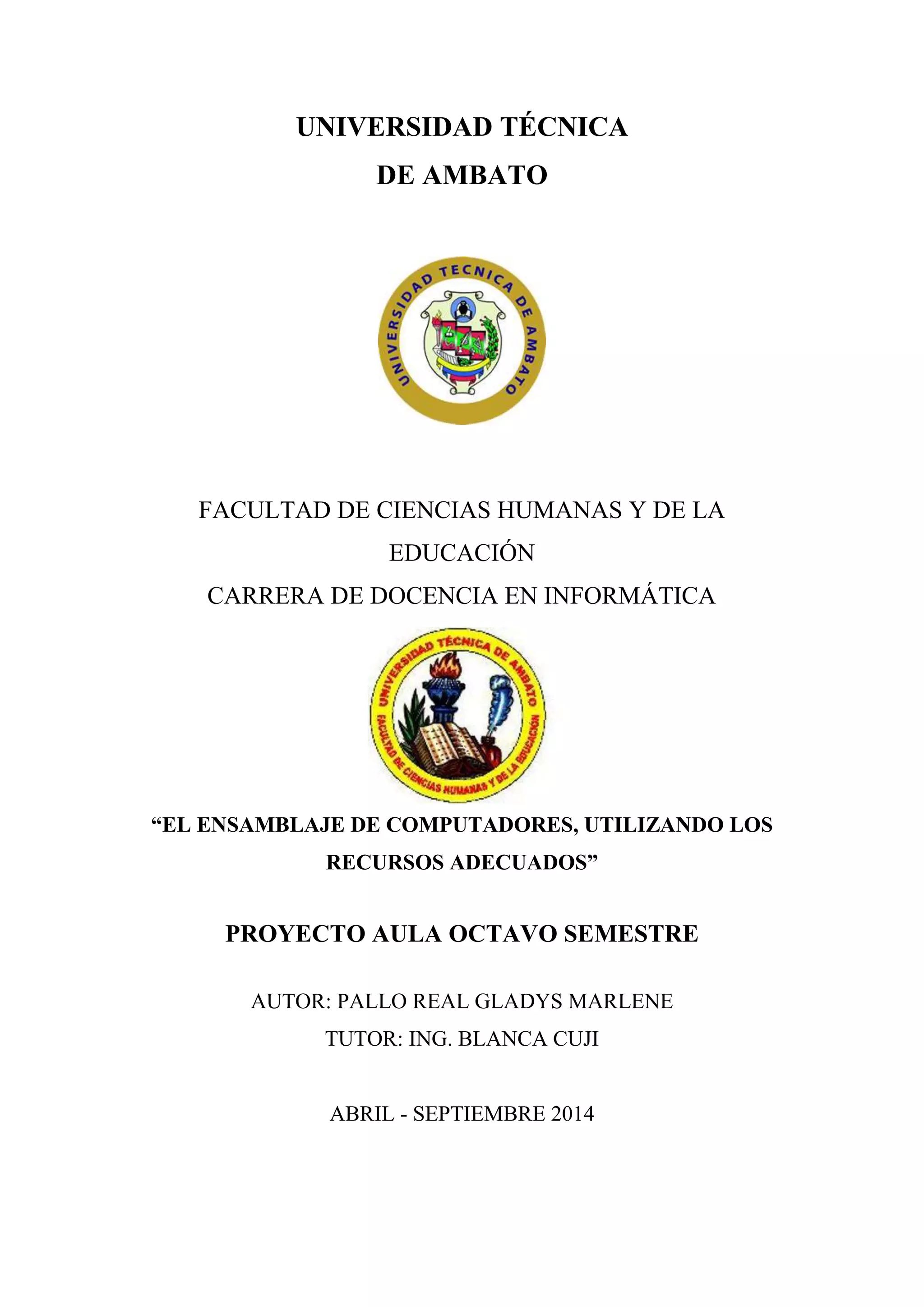

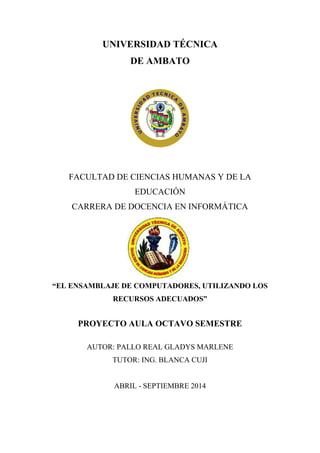

1. UNIVERSIDAD TÉCNICA
DE AMBATO
FACULTAD DE CIENCIAS HUMANAS Y DE LA
EDUCACIÓN
CARRERA DE DOCENCIA EN INFORMÁTICA
“EL ENSAMBLAJE DE COMPUTADORES, UTILIZANDO LOS
RECURSOS ADECUADOS”
PROYECTO AULA OCTAVO SEMESTRE
AUTOR: PALLO REAL GLADYS MARLENE
TUTOR: ING. BLANCA CUJI
ABRIL - SEPTIEMBRE 2014

2. Índice General
Portada.............................................................................................................................. 1
Índice General................................................................................................................... 2
Introducción...................................................................................................................... 4
CAPÍTULO I.................................................................................................................... 5
1. Tema......................................................................................................................... 5
1.1. Planteamiento del problema ....................................................................... 5
1.2. Justificación................................................................................................ 5
1.3. Objetivos..................................................................................................... 6
CAPÍTULO II................................................................................................................... 6
2. Marco teórico............................................................................................................ 6
2.1. Antecedentes Investigativos ....................................................................... 6
2.2. Fundamentación legal............................................................................... 19
CAPÍTULO III ............................................................................................................... 20
3. METODOLOGÍA................................................................................................... 20
3.1. Modalidad de la investigación (que hicimos de campo o bibliográfico).. 20
3.2. Población .................................................................................................. 20
CAPÍTULO IV ............................................................................................................... 21
4. Marco Administrativo ............................................................................................ 21
4.1. Recursos ................................................................................................... 21
4.1.1. Recursos humanos.................................................................................... 21
4.1.2. Recursos Económicos............................................................................... 21
4.1.3. Recursos de Materiales............................................................................. 21
4.2. Planificación de actividades ..................................................................... 22
5. Conclusión.............................................................................................................. 22
5.1. Recomendaciones..................................................................................... 23
CAPÍTULO VI ............................................................................................................... 23
6. Propuesta ................................................................................................................ 23
6.1. Justificación.............................................................................................. 23
6.2. Objetivos................................................................................................... 23
6.3. Análisis de factibilidad............................................................................. 24
6.4. Fundamentación teórica de la propuesta .................................................. 24
6.5. Metodología.............................................................................................. 24
6.6. Administración ......................................................................................... 25

3. 6.7. Evaluación ................................................................................................ 25
6.8. Bibliografía............................................................................................... 26
6.9. Anexos...................................................................................................... 26

4. Introducción
El primer componente de un ordenador es la placa madre. La placa madre es el
concentrador que se utiliza para conectar todos los componentes esenciales del
ordenador.
Como su nombre lo indica, la placa madre funciona como una placa "materna", que
toma la forma de un gran circuito impreso con conectores para tarjetas de expansión,
módulos de memoria, el procesador, etc.
Va instalada dentro de una caja que por lo general está hecha de chapa y tiene un panel
para conectar dispositivos externos y muchos conectores internos y zócalos para instalar
componentes dentro de la caja.
La placa base, además, incluye un software llamado BIOS, que le permite realizar las
funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado,
reconocimiento de dispositivos y carga del sistema operativo.

5. CAPÍTULO I
1. Tema
“El ensamblaje de computadores, utilizando los recursos adecuados”
1.1. Planteamiento del problema
Deficiencia de conocimiento en la adquisición de una mainboard y su compatibilidad al
momento de ensamblar con sus componentes.
1.1.1. Conceptualizaciones
Aprovechar una placa que ya tengamos para poder ensamblarla con los componentes
adecuados para la misma. Desarrollando así la habilidad de armar y desarmar una PC.
Configurar el BIOS de la placa madree instalación de software de forma correcta.
1.1.2. Formulación del problema
Deficiencia de conocimiento en la adquisición de una mainboard y su compatibilidad al
momento de ensamblar con sus componentes.
1.1.3. Delimitaciones
Delimitación espacial: Se desarrollara con los estudiantes de octavo semestre. De la
Universidad Técnica de Ambato Facultad de Ciencias Humanas y la Educación Carrera
de Docencia en Informática - Ciudad Ambato –Tungurahua
Delimitación temporal: el estudio tendrá una duración de tres semanas, comenzará el
28 de julio al 18 deAgosto de 2014.
1.2. Justificación
Este trabajo es importante porque vamos a desarrollar una metodología escrita y
práctica para que los estudiantes puedan ampliar sus conocimientos sobre la adquisición
de una mainboard y sus componentes adecuados para proceder ármala PC y así no tener
ningún inconveniente al momento de ensamblar la misma.
Para esto, nosotros como estudiantes debemos estar preparados para resolver problemas
tecnológicos dentro del ambiente familiar, así como también ofrecer servicios a terceros
en caso que sea necesario. Además debemos tener conocimientos esenciales para
ensamblar una PC, la compatibilidad de sus componentes, así cuando ensamblemos
nuestra propia computadora lo haremos con facilidad y rapidez.

6. 1.3. Objetivos
Objetivos Generales: Conocer la tarjeta madre con su estructura que la conforma
conociendo cada una de sus partes que la consienten, y saber cómo es el funcionamiento
de esta en la PC
Objetivos específicos: Conocer el funcionamiento de la tarjeta madre. saber cuáles son
sus partes principales y de más uso en la PC|
• Conocer cuáles son sus fabricantes
• Saber cómo está conformada la tarjeta madre
• Saber qué relación tiene la tarjeta madre con el PC.
CAPÍTULO II
2. Marco teórico
2.1.Antecedentes Investigativos
La historia de las placas madre comienza en 1947 cuando William Shockley, Walter
Brattain y John Bardeen científicos, muestras su invento, en transistor amplificador
punto – contacto iniciando con la mini actualización de los circuitos electrónicos.
MAINBOARD
Es la parte fundamental de un computador ya que nos sirve de alojamiento del resto de
componentes de la computadora.
Pasaremos a mencionar las partes más destacables e importantes de la mainboard.
 Bios
 Ranuras PCI
 Caché
 Chipset
 Conectores USB
 Zócalo ZIF
 Ranuras DIMM
 Ranuras SIMM
 Conector EIDE (disco duro)
 Conector disquetera
 Ranuras AGP
 Ranuras ISA
 Pila del sistema
 Conector disquetera
 Conector electrónico
BIOS.- Se encarga de realizar las funciones básicas de manejo del ordenador.
Es un código de software que localiza y carga el sistema operativo en la RAM; es un
software muy básico instalado en la placa base que permite que ésta cumpla su

7. cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y
configuración del hardware del sistema que, como mínimo, maneja el teclado y
proporciona salida básica (emitiendo pitidos normalizados por el altavoz de la
computadora si se producen fallos) durante el arranque.
CACHE.- Es la segunda memoria del ordenador, por lo tanto se guardara los datos que
el ordenador necesita trabajar.
Para explicar su funcionamiento haremos la siguiente analogía: supongamos que se
debe realizar una torta, para ello se recurre al supermecado y se compra la harina. Luego
se va a una cocina y se coloca la harina necesaria según la receta. Esta indica que debe
agregarse leche; nuevamente se va al supermercado y se compra leche. De vuelta en la
casa se agrega la leche, pero el próximo ítem es azúcar por lo que se debe recurrir
nuevamente al supermercado y así sucesivamente con cada ingrediente. Definitivamente
jamás se haría esto en la vida real, sino que se compraría todo lo necesario y se lo
guardaría en la alacena, recurriendo a ésta por cada ingrediente sin mayor pérdida
de tiempo.
Llevando la analogía a la computadora, supongamos que la memoria principal es el
mercado, el programa a ejecutar es la receta, el microprocesador la persona que realiza
la torta y la memoria caché la alacena.
CHIPSET.- Conjunto de chips que se encarga de controlar determinadas funciones de
ordenados.
El chipset como tal, no incluye todos los integrados instalados sobre una misma tarjeta
madre, por lo general son los dos o tres mas grandes. Los demás son los que realizan
funciones especificas como red, sonido, PLL, alimentación eléctrica y control de las
temperaturas. El chipset determina muchas de las características de una tarjeta madre y
por lo general, la referencia de la misma, esta relacionada con la del Chipset.
ZÓCALO ZIFE.- zócalo o (en inglés) socket es un sistema electromecánico de soporte
y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un
microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya
variedad de componentes permitiendo el cambio de la tarjeta o el integrado. Es decir
que se pueden retirar de la placa base cuando se quiera cambiar.
SLOT DE EXPANSIÓN.-Son ranuras de plástico con conectores eléctricos (slots)
donde se introducen las tarjetas de expansión.
También llamado slot de expansión o ranura de expansión, es un elemento de la placa
base de un ordenador que permite conectar a ésta una tarjeta adaptadora adicional o de
expansión, la cual suele realizar funciones de control de dispositivos
periféricos adicionales, tales como monitores, impresoras o unidades de disco.
RANURAS PCI.- Periheral Component Interconnect (“Interconexión de componentes
Periféricos”) generalmente son de color blanco, miden 8.5 cm es de hasta 132 MB/s a
33 MHz, no es compatible para alguna tarjetas de vídeo 3D.
RANURAS DIMM.- Son ranuras de 168 contactos y de 13 cm, de color negro, es el
ligar en donde nos permite insertar las memorias RAM tipo DIMM.

8. RANURAS AGP.- Puerto de Gráficos Acelerado, en ocasiones llamado Advanced
Graphics Port, Puerto de Gráficos Avanzado) es un puerto (puesto que solo se puede
conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado
por Intel en 1996 como solución a los cuellos de botella que se producían en las
tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones del PCI
2.1.
El puerto AGP es de 32 bit como PCI pero cuenta con notables diferencias como 8
canales más adicionales para acceso a la memoria RAM. Además puede acceder
directamente a esta a través del puente norte pudiendo emular así memoria de vídeo en
la RAM. La velocidad del bus es de 66 MHz.
Se dedica exclusivamente a conectar tarjetas de vídeo 3D,.ofrece 264 MB/s o incluso
528 MB/s. Mide unos 8 cm.
RANURAS ISA
Son las más antiguas, Funcionan con 8 MHz-16MB/s sirve para conectar un módem o
una tarjeta de sonido, Miden unos 14 cm y su color suele ser negro.
CONECTORES FRONTALES.- Es un conjunto de pines conectados al panel frontal
del case, es decir los botones de encendido, reset y los leds o indicadores, posee una
regla de conexión: "Cables oscuros hacia el pin positivo (+), y en el caso del speaker, el
cable negro es tierra y el rojo tiene +5 v DC"
Una vez indagado en distintos libros en la Internet se encontró que las placas base
contiene un sin número de componentes que deben ser estudiados para poder realizar el
respectivo ensamblaje de un computador con los elementos necesarios y funcionales.
LOS BUSES
Es el que envía la información entre las partes del computador, son los canales de
comunicación por el que circulan los datos entre el micro, la memoria, la memoria
caché, etc.
En el ordenador hay varios buses, pero por «bus» se entiende al bus principal, que es el
que comunica el micro con el chipset.
Se trata de un conjunto de conductores (líneas) muy delgadas de cobre que están fijas,
colocadas sobre la superficie de la placa madre, se utilizan para intercambiar
información y conectar entre sí a los diferentes elementos que posee la placa madre,
como así también los que se encuentran conectados a ella.
Los buses son espacios físicos que permiten el transporte de información y energía entre
dos puntos de la computadora.
Los Buses Generales son los siguientes:
BUS DE DATOS
El bus de datos es el camino por el que se transmite la instrucción o dato apuntado por
el bus de direcciones. Este bus se usa para realizar el intercambio de instrucciones y
datos tanto internamente, entre los diferentes componentes del sistema informático y los
diferentes subsistemas periféricos que se encuentran en el exterior.
BUS DE DIRECCIÓN
Es el camino por el que se envía la dirección de memoria que ocupa o va a ocupar la
información a tratar. Para determinar la cantidad de memoria directamente accesible por

9. la CPU, hay que tener en cuenta el número de líneas que integran el bus de direcciones,
ya que cuanto mayor sea el número de líneas, mayor será la cantidad de direcciones y,
por lo tanto, el tamaño máximo de memoria a manejar por el sistema informático. Este
bus se compone de 32 líneas.
BUS DE CONTROL
El bus de control se encarga de manejar las señales de lectura/escritura a memoria, las
peticiones de interrupciones las señales de reloj. Su trabajo, como lo dice su nombre es
controlar que la transmisión de datos se efectué sin problemas (colisiones).
EVOLUCIÓN DE LOS BUSES
A lo largo de la evolución de los sistemas de PC y de sus microprocesadores se han ido
desarrollando y adaptando los diferentes sistemas de bus. La frecuencia y el ancho del
bus han evolucionado paralelamente al aumento de las prestaciones de los
microprocesadores. A lo largo de este camino han aparecido una serie de estándares:
 Bus XT
 Bus ISA
 Bus local VESA (VLB)
 Bus PCI
 Bus AGP
BUSES DE COMUNICACIÓN PERIFÉRICOS EXTERNOS
Estos buses o puertos pueden ser USB, paralelo, serial, PS/2 y FireWire entre otros. Si
bien estos puertos no son propios del mainboard (como lo es el PCI), sino que son
placas que suelen conectarse al mismísimo PCI, resultan casi imprescindibles y vienen
en la mayoría de los casos ya incorporados (en placas onboard).
PUERTOS SERIE
Es de 1 BIT. Se utiliza básicamente para el Mouse, módem u algún otro periférico de
muy baja velocidad.
El puerto de comunicación serie (COM) transmite los datos (bits) de manera serial y
asíncrona, esto significa que la información circula con una disposición de un bit tras
otro y es asíncrona, porque un bit identifica a el bit de comienzo de la transmisión y un
bit identifica el final de los datos, también añade códigos para la resolución de
problemas (corrección de errores de transmisión).
Las salidas correspondientes a los puertos serie las podrá ubicar en la parte posterior de
las PCs y son los conectores macho de 9 o 25 pines en estos casos tanto el conector
DB9M como el DB25M son machos (M).
No confundir con el DB25H del puerto paralelo ya que este es hembra (H)
Esta interfaz (serial) se utiliza para la transmisión de datos por ejemplo, entre el
ordenador y un modem, entre el ordenador y un mouse etc., También se puede emplear
esta conexión para la comunicación de dos PC (link serie).
En la transmisión serial los datos circulan por un canal que tiene un único carril para los
dos sentidos. La información fluye desde el ordenador hacia un dispositivo externo o a
la inversa, desde el dispositivo al ordenador.

10. Los bits circulan en paralelo por el bus de la computadora, es decir que éstos son
transferidos de un lugar a otro a través de pistas que tienen un ancho de 8, 16, 32 y 4
hilos.
Para enviar esa información al exterior, a través de un puerto serie, hay que proceder a
su re empaquetado.
Los bits en paralelo son divididos en bits separados, que circulan uno detrás del otro.
PUERTO PARALELO
Es de 8 bits, es frecuente su uso en impresoras y lectores escáner. Soportan varios
modos (Normal, EPP y/o ECP) que básicamente cambia la velocidad de lectura
escritura (en realidad la cantidad de operaciones disminuye por transacción).
Un puerto paralelo es una prolongación del bus de datos que es capaz de transportar
ocho bits de información a lo ancho, un bit al lado del otro (byte a byte).
Un puerto paralelo es mucho más rápido en el envío de información que un puerto serie,
el cual envía esos mismos ocho bits uno detrás del otro a través de un único hilo. En el
puerto paralelo, generalmente denominado LPT1, se conectan dispositivos tales como:
impresoras, scanner, y ZIP externos.
El puerto paralelo posee un conector de 25 contactos (DB25H).
El sistema PC puede manejar hasta 3 puertos paralelos (LPT1, LPT2 y LPT3), aunque
en la placa madre sólo hay uno. Si se requiere utilizar más de un puerto, es necesario
insertar una placa de puerto paralelo.
PUERTO USB (UNIVERSAL SERIAL BUS)
Es un tipo de puerto serial de alta velocidad, no reemplaza ni al puerto paralelo ni al
puerto serie, sino que es una nueva interfaz.

11. Su característica principal reside en que este bus puede conectar y desconectar
periféricos con el equipo encendido, configurando a los mismos de forma automática
(PNP), el USB está especialmente diseñado para conectar muchos dispositivos, posee la
cualidad de conectar 127 dispositivos.
Para trabajar con varios aparatos a la vez deberá conseguir hubs o placas para aumentar
la cantidad de bocas disponibles.
Existen muchos dispositivos USB que traen conectores USB adicionales incorporados,
para permitir la conexión de otros dispositivos.
Las diferentes especificaciones USB son:
USB1.0/1.1 soporta una transferencia máxima de datos hasta 1.5Mbps para dispositivos
de baja velocidad y hasta 12 Mbps para dispositivos de alta velocidad.
El estándar USB 2.0 soporta hasta 480 Mbps para dispositivos de alta velocidad, este
estándar es ideal para dispositivos como cámaras de video conferencia de alta calidad,
scanners de alta resolución, y dispositivos de almacenamiento de alta densidad. Además
USB 2.0 es compatible con USB1.0/1.1.
PUERTO FIREWIRE

12. Con su alta velocidad de transferencia de datos, el Firewire es la interfaz preferida para
dispositivos de vídeo y audio digital de hoy en día, así como para discos duros externos
y otros periféricos de alta velocidad.
Existen dos especificaciones:
IEEE1394 que trabaja con una tasa de transferencia de 400 Mbps, envía los datos por
cables de hasta 4,5 metros de longitud
IEEE1394.b, posee una tasa de 800 Mbps. Mediante fibra óptica profesional, Firewire
800 puede distribuir información por cables de hasta 100 metros.
CARACTERÍSTICAS
Los puertos FireWire únicamente están presentes en algunos modelos PC. Sin embargo,
es posible agregar puertos FireWire a un PC que no los tiene: para ello se inserta una
tarjeta en una de las ranuras PCI de la computadora.
Los hubs FireWire permiten conectar varios dispositivos en un solo puerto.
La interfaz FireWire permite conectar hasta 63 dispositivos a la PC. Se pueden conectar
y desconectar dispositivos de la PC mientras esta en funcionamiento

13. DIFERENTES TIPOS DE MAINBOARD
BTX:
CPU Intel E7400 @ 2.8
COOLER Hyper 212 Plus
RAM Ocz Ddr2 Pc2-8500 2gb
VGA Xfx 5770 1gb
PSU Achieve 650w
FUENTE Atx
PUERTOS Puertos Usb, Ps2, Serial, Esata, Etc
PROCESADORES Todo Tipo “Intel”
TARJETA GRAFICA Pci Express X16
XT:

14. DISCO DURO Seagate 10mb
DISQUETERA 5 ¼ Doble Cara
PLACA BASE 8 Ranuras De Expansión
PUERTOS Puertos Usb, Ps2, Serial, Sata, Etc
MICROPROCESADOR Intel 8088
AT:
DISCO DURO Pc Xt 20mb
DISQUETERA 5 ¼ Alta Densidad
RAM Pc/At Model 1 (256 Kb (256 Kib)
PUERTOS Puertos Usb, Ps2, Serial, Esata, Etc
PROCESADORES Intel Celeron E Intel Coppermine
BABY AT:

15. ZOCALO Pentium
INTERFACES Pci Ide
PUERTOS Puertos Paralelo, Serial.
PROCESADORES Intel 80286
ATX:
RED LAN - Modem
BANCO DE MEMORIA SIMM
PUERTOS Puertos Paralelo, Serial.
PROCESADORES Intel 80286
CONECTORES Fuente 24 Contactos - Vga
MICRO ATX:

16. CONECTOR AGP – PCI
PUERTOS PCI – PCI EXPRESS
PROCESADORES INTEL - AMD
TARJETAS GRAFICA, SONIDO,
ETHERNET
MINI - ATX:
PUERTOS SATA, 7 SATA 3.9 Gbps
SLOT DE EXPANSION PCI
SOCKET 479
RAM DDR DIMM
ITX:

17. CHIPSET INTEL 945GC+ICH7
SOCKET 1*PCI EXPRESS 16X, 2*SATAII
300MB/S
TARJETA GRAFICA ONBOARD GMA950 GRAPHIC
CORE, SUPPORT DX9.0C
MEMORIA SUPPORT INTEL LGA775 CORE
2 DUO, PENTIUM DUAL-CORE,
CELERON 400, CELERON D
PROCESSORS
Características de las mainboard
Existen muchas maneras de describir una placa madre, en especial las siguientes:
 El factor de forma;
 El chipset;
 El tipo de socket para procesador utilizado;
 Los conectores de entrada y salida.
Factor de forma de la placa madre
El término factor de forma (en inglés <em>form factor</em>) normalmente se utiliza
para hacer referencia a la geometría, las dimensiones, la disposición y los requisitos
eléctricos de la placa madre. Para fabricar placas madres que se puedan utilizar en
diferentes carcasas de marcas diversas, se han desarrollado algunos estándares:
 AT miniatura/AT tamaño completo es un formato que utilizaban los primeros
ordenadores con procesadores 386 y 486. Este formato fue reemplazado por el
formato ATX, cuya forma favorecía una mejor circulación de aire y facilitaba a
la vez el acceso a los componentes.
 ATX: El formato ATX es una actualización del AT miniatura. Estaba diseñado
para mejorar la facilidad de uso. La unidad de conexión de las placas madre
ATX está diseñada para facilitar la conexión de periféricos (por ejemplo, los
conectores IDE están ubicados cerca de los discos). De esta manera, los
componentes de la placa madre están dispuestos en paralelo. Esta disposición
garantiza una mejor refrigeración.
o ATX estándar: Tradicionalmente, el formato del estándar ATX es de 305 x 244
mm. Incluye un conector AGP y 6 conectores PCI.

18. o micro-ATX: El formato microATX resulta una actualización de ATX, que posee
las mismas ventajas en un formato más pequeño (244 x 244 mm), a un menor
costo. El Micro-ATX incluye un conector AGP y 3 conectores PCI.
o Flex-ATX: FlexATX es una expansión del microATX, que ofrece a su vez una
mayor flexibilidad para los fabricantes a la hora de diseñar sus ordenadores.
Incluye un conector AGP y 2 conectores PCI.
o mini-ATX: El miniATX surge como una alternativa compacta al formato
microATX (284 x 208 mm) e incluye a su vez, un conector AGP y 4
conectoresPCI en lugar de los 3 del microATX. Fue diseñado principalmente
para mini-PC (ordenadores barebone).
 BTX: El formato BTX (Tecnología Balanceada Extendida), respaldado por la
marca Intel, es un formato diseñado para mejorar tanto la disposición de
componentes como la circulación de aire, la acústica y la disipación del
calor. Los distintos conectores (ranuras de memoria, ranuras de expansión)
se hallan distribuidos en paralelo, en el sentido de la circulación del aire. De
esta manera, el microprocesador está ubicado al final de la carcasa, cerca de
la entrada de aeración, donde el aire resulta más fresco. El cable de
alimentación del BTX es el mismo que el de la fuente de alimentación del
ATX. El estándar BTX define tres formatos:
o BTX estándar, con dimensiones estándar de 325 x 267 mm;
o micro-BTX, con dimensiones reducidas (264 x 267 mm);
o pico-BTX, con dimensiones extremadamente reducidas (203 x 267 mm).
 ITX: el formato ITX (Tecnología de Información Extendida), respaldado por
Via, es un formato muy compacto diseñado para configuraciones en miniatura
como lo son las mini-PC.
Existen dos tipos de formatos ITX principales:
o mini-ITX, con dimensiones pequeñas (170 x 170 mm) y una ranura PCI;
o nano-ITX, con dimensiones muy pequeñas (120 x 120 mm) y una ranura
miniPCI. Por esta razón, la elección de la placa madre y su factor de forma
dependen de la elección de la carcasa. La tabla que se muestra a continuación
resume las características de los distintos factores de forma.
Factor de forma Dimensiones Ranuras
ATX 305 x 244 mm AGP/6 PCI
microATX 305 x 244 mm AGP/3 PCI
FlexATX 229 x 191 mm AGP/2 PCI
Mini ATX 284 x 208 mm AGP/4 PCI
Mini ITX 170 x 244 mm 1 PCI
Nano ITX 120 x 244 mm 1 MiniPCI
BTX 325 x 267 mm 7
microBTX 264 x 267 mm 4
picoBTX 203 x 267 mm 1
Componentes integrados
La placa madre contiene un cierto número de componentes integrados, lo que significa a
su vez que éstos se hallan integrados a su circuito impreso:

19.  El chipset, un circuito que controla la mayoría de los recursos (incluso la interfaz
de bus con el procesador, la memoria oculta y la memoria de acceso aleatorio,
las tarjetas de expansión, etc.),
 El reloj y la pila cmos,
 El bios,
 El bus del sistema y el bus de expansión.
De esta manera, las placas madre recientes incluyen, por lo general, numerosos
dispositivos multimedia y de red integrados que pueden ser desactivados si es necesario:
 Tarjeta de red integrada;
 Tarjeta gráfica integrada;
 Tarjeta de sonido integrada;
Controladores de discos duros actualizados.
FABRICANTES
Los modelos más relevantes de los fabricantes son:
 Abit,
 Albatron,
 Aopen,
 ASUS
 ASRock,
 Biostar
 Chaintech
 Dell
 DFO
 Elite,
 Epox
 Foxconn
 Gigabyte Technology
 Intel,
 MSI,
 QDI
 Sapphire Technology,
 Soltek
 Super Micro
 Tyan
 Via
 XFX,
 Pc Chips
2.2.Fundamentación legal
Las constantes avances tecnológicos hacen que las placas base vayan innovando, así
como sus componentes para su ensambladura en un ordenador, es por ello muy
importante que nos ilustremos de manera muy seguida ya que la tecnología avanza a
pasos agigantados y debemos acoplarnos, ya que no podemos quedarnos estancados o
en el siglo pasado.

20. CAPÍTULO III
3. METODOLOGÍA
3.1.Modalidad de la investigación (que hicimos de campo o
bibliográfico)
En la presente se vio necesaria la aplicación de un enfoque cualitativo, en que el
problema requirió una investigación interna, que oriente a la formulación de la
hipótesis, es decir que los objetivos de la investigación concluyan de una forma lógica.
También se realizó un enfoque cuantitativo para estudiar la asociación o relación entre
objetivos, orientada a la comprobación del planteamiento del problema.
MODALIDAD DE INVESTICACION
La modalidad del presente proyecto fue desarrollada en el ámbito:
Bibliográfica: porque se recogió información, datos, documentos a fines, de distintas
fuentes, como libros, revistas digitales, internet y otros los mismos que sirvieron
acertadamente en el proceso investigativo, permitiendo obtener resultados verificables.
De Campo: Puesto que el estudio se realizó a los estudiantes de octavo semestre con la
identificación de cada uno de sus componentes a la hora de ensamblar la mainboard en
la Universidad Técnica de Ambato Facultad de Ciencias Humanas y la Educación
Carrera de Docencia en Informática - Ciudad Ambato –Tungurahua.
NIVELES O TIPOS DE INVESTIGACION.
Los niveles con los cuales se realizó la presente investigación son los siguientes:
Exploratorio.
En esta etapa la metodología a usar será flexible y ayudara a formular una mejor
conclusión, además permitirá sondear el problema dando una mayor amplitud.
3.2.Población
El universo de la presente investigación se encuentra constituido principalmente por los
estudiantes del Octavo Informática de la Facultad de Ciencias Humanas y la Educación
de la Universidad Técnica de Ambato.
Población:
ENCUESTADOS FRECUENCIAS
Estudiantes del Octavo Informática de la Facultad de Ciencias
Humanas y la Educación de la Universidad Técnica de Ambato.
16

21. TOTAL 16
CUADRO 1.- Población
Elaborado por: Investigadores.
Por ser una población muy reducida no se aplicara el tamaño de la muestra, por lo tanto
constituye el cien por ciento de los estudiantes, dándonos un total de 14 personas que
son objeto de estudio.
CAPÍTULO IV
4. Marco Administrativo
4.1.Recursos
4.1.1. Recursos humanos
 Ing. Blanca Cuji – Tutora
 Estudiantes octavo semestre
4.1.2. Recursos Económicos
 Internet
 Anillados
 Impresiones
 Transporte
 Alimentación
4.1.3. Recursos de Materiales
 Portatil
 Memory Flash
 Modulo
 Mainboard

22. 4.2.Planificación de actividades
Distribución de tareas
Principales
destinatarios
Nivel de apoyo u oposición Medida
deseada
¿Por qué
queremos
esto?
Medidas que
adoptaremos
para motivar
las acciones
de los
destinatarios
Docente - Conceptualización
- Ejemplificación
- Interacción
Aprender los
conocimientos
impartidos
durante la
clase
La utilidad de
tener como
conocimiento
el ensamblaje
de un
computador y
sus
posibilidades
Seguir hacia
un nivel de
conocimiento
superior y
cumplir sus
metas, sueños
y anhelos
Estudiantes - Aprendizaje
- Razonamiento
- Interacción
Obtener el
mejor
conocimiento
por parte de
nuestros
docentes.
La necesidad
de tener
como
conocimiento
y experiencia
como
ensamblar
una pc.
El
conocimiento,
la experiencia
obtenida,
durante el
aprendizaje.
5. Conclusión
Esta investigación La mainboard es la parte principal de un computador ya que nos
sirve de alojamiento de los demás componentes permitiendo que estos interactúen entre
si y puedan realizar procesos

23. Lo cual me ha permitido tener una visión más amplia de lo que es realmente el
ensamblaje de computadoras con los componentes adecuados. Esto a la vez me ha
ayudado a obtener nuevos conocimientos y a reforzar los conocimientos con los que ya
contaba, he tenido la oportunidad de aclarar muchas dudas que en teoría a veces no eran
fáciles de entender, pero en la práctica son mucho más entendibles.
La ATX-LGA775 es una placa recomendable para el uso domestica ya que es una paca
muy confiable que brinda mayor velocidad de procesamiento de datos ya que es
compatible con el procesador Intel de cuarta generación y así puedan cambiar de una
aplicación a otra rápidamente y sin esfuerzo, básicamente es una placa que brinda una
mayor seguridad y garantía de los procesos.
5.1.Recomendaciones
 Recuerde que tiene a su cargo un equipo de trabajo y que debe primero revisar si
no tiene algún desperfecto o algún faltante, caso omiso a este punto, usted y su
grupo se hacen responsable del mismo inclusive su reposición si se llegase a
dañar o no encontrar sus partes.
 Utilice la protección de la pulsera antiestática. (adquiérala en una ferretería).
CAPÍTULO VI
6. Propuesta
Este proyecto se va a desarrollar en base al desconocimiento al cual estamos expuestos
al momento de armar una placa base con los componentes adecuados por cual debemos
estar ampliamente capacitados para poder solucionar cualquier problema presentado ya
sea en el tiempo de estudiantes como en el futuro ya será en el ámbito profesional.
6.1.Justificación
Esta investigación se centrara en distinguir cuales son las placas más adecuadas al
momento de la adquisición por lo que se necesita una mainboard que se adapte a los
componentes de manera que no tengamos dificultades al momento de armar la misma,
esto se realiza de acuerdo a las necesidades del interesado y los componentes que ya
haya adquirido.
6.2.Objetivos
Objetivo General
- Conocer los tipos de mainboard que hay en el mercado y su compatibilidad con
los componentes.
Objetivos Específicos
- Saber cuáles son las más adecuadas al momento de su ensamblaje.
- Conocer cuáles son sus fabricantes y las ventajas que tiene cada una de las
mainboard.

24. 6.3.Análisis de factibilidad
En esta etapa nos hemos dado cuenta que el ensamblaje de una mainboard con sus
componentes tiene muchos obstáculos actualmente el poco conocimiento en ensamblar
una PC no es de mayor ayuda para el desarrollo de la misma.
Ya que nos hemos visto en la obligación de investigar a fondo todo lo relacionado con
la mainboard, como los fabricantes para obtener un adecuado conocimiento para así
poder asesorar a terceras personas en el momento de adquirir una mainboard que se
adecue a los componentes precisos.
Además esto nos llevara adquirir los conocimientos necesarios para poder defendernos
en ámbito estudiantil como en el ámbito laboral ya que con el desarrollo de esta
investigación vamos obtener un conocimiento más amplio sobre las mainboard y sus
componentes. Actualmente la mayoría de personas tiende a tener este tipo de problemas
ya que no tiene una asesoría para que adquiera conocimientos sobre esto ya que
tecnología va avanzando a pasos agigantados.
6.4.Fundamentación teórica de la propuesta
VENTAJAS PLACA ATX
 Integración de los puertos E/S en la propia placa base.
 La rotación de 90º de los formatos anteriores.
 El procesador está en paralelo con los slots de memoria, cerca de la toma de aire
de la fuente de alimentación, aprovechando el flujo de aire y reduciendo la
temperatura.
 Los slots AGP, PCI, PCI-e, están situados horizontalmente con el procesador.
 Tiene mejor refrigeración.
 Reduce costes de fabricación y mantenimiento.
DIFERENCIAS ENTRE LA ATX Y UNA AT
 Fuente de alimentación: El modo de alimentación de la placa madre, la gestión
de energía, rendimiento y gasto. Las ATX son más seguras, dado que las AT se
apagan sólo al presionar el botón de apagar, mientras que las ATX se apagan
cuando la placa madre y el sistema operativo lo deciden.
 Cambios en la posición de las piezas del hardware. Como así también nuevas
medidas (distancias) entre los diferentes componentes internos del gabinete.
 Si bien no es un cambio de las ATX, con la llegada de estas comienzan a usarse
las memorias SDRAM, el slot AGP para tarjetas gráficas, el estándar PS/2, etc.
6.5.Metodología
La metodología que hemos utilizado es el ABP ya que cumple con realidad que
nosotros nos encontramos ya que el ABP trata de resolver problemas mediante la
experiencia y la autoeducación y los pasos que hemos realizado son los siguientes.

25. Se hizo un estudio preliminar sobre el ensamblaje de computadoras lo cual en este
tiempo es algo muy necesario saber ya que en el aula de clase tanto como en el hogar la
mayoría de personas tiene una computadora ya que con el avance tecnológico en el cual
estamos inmiscuidos es algo demasiado necesario adquirir conocimientos sobre
ensamblaje de computadoras.
Abordamos el tema sobre los componentes que constituyen en una PC encontrando sus
conceptos y además la utilidad y función que cumple cada uno de los mismos dentro de
nuestra PC en la cual nos fuimos dando cuenta la falta de conocimiento que se tiene de
cada uno de ellos.
Nos centramos principalmente en las mainboard que existen en el mercado tanto por la
parte de sus fabricantes como también de su compatibilidad con sus componentes,
mientras íbamos entrando en el tema estábamos ampliando nuestros conocimientos
sobre el misma lo cual nos llevaba a darnos cuenta cuales eran los componentes
adecuados para cada una de las placas.
Esto nos llevo a ensamblar una tarjeta ATX con todos sus componentes los cuales eran
necesarios para su correcto funcionamiento en esto pudimos observar que el ensamblar
una computadora con sus componentes adecuados es algo complicado ya que debemos
tener conocimientos muy altos sobre el tema, para así poder asesorar a terceras personas
sobre los tipos de mainboard y sus componentes más adecuados para poder
ensamblarlas.
6.6.Administración
En el área de administración nosotros hemos sacado los siguientes gastos durante los
días que hemos desarrollado el proyecto ya que el trabajo asido riguroso y de mucho
esfuerzo y durante todos los días que nos hemos reunido para realizar el proyecto aquí
tenemos detallado los gastos
INFORMACION DETALLE COSTO
Recopilación de
información
INTERNET
PROPIO
0,00$
Adquisición de mainboard PRESTADA 0,00$
Alimentación FUERA DE LA
CASA
20,00$
Impresiones CENTRO DE
COMPUTO
2.00$
Anillado LIBRERÍA 1.00$
6.7.Evaluación
Selección de Pruebas Internas

26. Con el fin de garantizar la presentación exitosa de la los componentes precisos para cada
tipo de mainboard se seleccionaron las siguientes pruebas para realizar una evaluación de la
adaptación de los componentes.
Usabilidad. Se comprobó la compatibilidad de los componentes adecuados para la
mainboard ATX.
6.8.Bibliografía
http://es.wikipedia.org/wiki/ATX
http://www.monografias.com/trabajos82/algunas-diferencias-atx-y-at/algunas-
diferencias-atx-y-at.shtml#diferencia#ixzz37MRyHFIL
http://www.conozcasuharware.com
http://accessories.us.dell.com/sna/category.asp?category
6.9.Anexos
INSTALACIÓN DE LA PLACA BASE.
a. Verifica el formato de la caja actual de su ordenador.
b. Abra la caja antigua y desconecte todas las tarjetas de expansión. Para ello saque
el tornillo que las une a la caja en su extremo y tire con cuidado hacia fuera.
c. Desconecta y/o desmonte todo lo que le impida el acceso la placa, además de los
conectores que vayan a la misma, como el de la alimentación. d. Saca la placa
antigua.
CONEXIONES A LA PLACA.
 Instala varios tornillos de anclaje en el panel de la caja.
 Instala en la caja la chapa que protege los conectores externos de la placa base.
 Deja por ahora la caja, coja la placa e instale el microprocesador y la memoria
RAM en sus zócalos correspondientes. No olvide colocar también el ventilador.

27.  Configura los jumpers e interruptores DIP: los que afectan al micro (velocidad,
multiplicador, modelo…) y cualesquiera otros según el manual de la placa.
 Atornilla la placa base al panel de la caja.
 Conecta todos los cables y las tarjetas de expansión.
 Alinea la franja roja de los cables de disquete y disco duro con el pin número 1
del correspondiente conector, cuya posición vendrá indicada por un pequeño “1”
y/o una flecha serigrafiados en la placa base; haga todo esto siempre con el
manual de la placa.
INSTALACIÓN DEL MICROPROCESADOR
 Identifica el tipo de microprocesador que
necesita. En placas base modernas es probable
que todo se configure automáticamente, pero
cuanto mejor conozca mejor le ira. Y ojo con
las actualizaciones: muchas veces la placa
base nos ofrecerá la velocidad del bus o el
voltaje que el nuevo micro necesita, otras
veces tendrá que actualizar antes la BIOS.
 Si ya hay un micro instalado quítelo. En el
caso de los micros conectados a ranuras (Slot A o Slot 1) deberá liberar las
presillas de los laterales, cuyo diseño varia un poco de unas placas base a otras y
según el tipo de cartucho utilizado.
 Conecta el nuevo micro, prestando atención a su orientación.
 Ponga silicona termo conductora sobre el micro (si dispone de ella). La silicona
termo conductora es una pasta que facilita el contacto íntimo entre el micro y el
disipador, mejorando la transmisión del calor al disminuir la llamada resistencia
térmica de contacto.
 Instala y conecte al conjunto de disipador y ventilador.
 La conexión eléctrica del ventilador se realiza mediante tres finos cables que van
unidos a un pequeño conector que deberemos enchufar en uno de los espacios
habilitados para ello en la placa base.
 Configura la placa base para el nuevo microprocesador (algunas veces es
innecesario ya que las placas ahora detectan automáticamente todos los
parámetros del micro (velocidad del bus, multiplicador y voltajes). Hay tres
métodos típicos para configurar la placa base para el nuevo micro:
 Mediante jumpers
 Mediante interruptores DIP
 Mediante la BIOS
INSTALACIÓN DE LA RAM

28.  Ubica los tipos de banco de memoria que tiene la Mainboard, verifique los tipos
de memoria que soporta la Mainboard la cual esta ensamblando.
 Evita tocar las memorias de los módulos ya que se pueden malograr con la
energía estática, es bueno descargarse antes de insertar las memorias.
 Inserta la memoria.
Instalación de los Dispositivos de Almacenamiento.
DISCO DURO:

29.  Configura mediante jumpers el disco como master si es el único que va ha
instalar en su PC, en caso que coloque dos discos duros, el disco que va a
contener el sistema operativo (Windows, Linux, Unix, etc.) tiene que estar
configurado como master y el otro como esclavo.
 Tiene que ubicar la parte del case donde va a colocar su disco duro, se
recomienda que la parte lógica (circuito) lo ubique para la parte de abajo, ya que
si por allí ingresa algún objeto que pueda ocasionar algún cruce; entornille en
ambos lados mínimo se deben colocar 3 tornillos, recuerde que no debe tocar los
chips y cuidado con la energía estática.
 Le toca el turno a la conexión, conecte los voltajes respectivos para discos duros
y lectoras son conectores tipo D. Para discos duros IDE Y
 D-R se utiliza un flat o correa de 40 pines, este flat tiene uno de los extremos
más largo que el otro ese extremo se debe conectar a la
 mainboard, el otro extremo al dispositivo master y el siguiente al dispositivo
esclavo.
 Ingresa al SETUP y detecte los dispositivos que ha instalado, dentro del Setup
puede detectarlo automáticamente en la opción Auto Detect Hard Disk en
algunos que no tiene esta opción puede suceder que la mainboard detecte los
discos automáticamente y otros se detectan presionando la tecla F3 dentro de la
opción Standard CMOS Setup, luego grave y salga del Setup.
Lectoras de CD:
En el panel frontal se encuentran unas tapas grandes las cuales tienes que sacar
empujándola por la parte de adentro, luego configurar mediante jumper como esclavo si
es la única lectora que va ha instalar, si tuviera 2, una de ellas tiene que ser master y la
otra esclava, se utiliza los mismos flats de 40 pines y el conector de voltaje tipo D. La
lectora debe estar al raz del panel frontal.
Instalación de las Tarjetas.

30.  Si la mainboard tiene tarjetas incorporadas puede ser que ya no necesite realizar
conexiones ya que algunos traen los puertos ya soldados en ella y en otros casos
vienen algunos puertos con su correa para conectarlos en sus respectivos pines
en la mainboard.
 Si la mainboard que tiene, no tiene tarjetas incorporadas, las tarjetas básicas que
debe tener son: tarjeta de video y tarjeta de sonido ya que actualmente existen
muchos software que necesitan multimedia para poder apreciarlo en su totalidad
como por ejemplo las enciclopedias que actualmente abundan y son utilizadas
por los estudiantes, cursos multimedia, música que en la actualidad se utiliza con
frecuencia., etc.
 Recuerda tener los respectivos drivers o controladores que son adquiridos al
momento de comprar la tarjeta, si es incorporada la mainboard viene son un CD
conteniendo los drivers de las tarjetas incorporadas, si son independientes cada
tarjeta viene con un CD o Diskette controlador de la tarjeta para luego
configurarla.
