El documento proporciona información técnica sobre la red de datos de la sala dos. Incluye detalles sobre el número de tomas de datos, jack RJ-45, cableado permanente, switches y dimensiones de la sala. Resume la infraestructura de red y los componentes clave instalados en la sala dos.

1. DIAGNOSTICO TECNICO DE LA RED DE DATOS DE LA SALA DOS
Numero de tomas de datos 20
16 Dobles
Cantidad de face place 4 Cuádruple
Numero de jack RJ-45 48
Cantidad de toma corriente 40 Dobles
Metro canaleta 34,84m
Patch cords 22
Cantidad cableado permanente 508m
Cantidad de plug RJ-45 144
22 Cableada
Cantidad de tarjetas de red 22 Inalámbrica
2 switches (fast Ethernet swith)
Cantidad de switches cada 1 de 22 patch cords
Tipo y numero de router o enrutadores 0
(cableado o inalámbrica)
Tipo de patch panel 1 patch panel de 48 puertos

2. Ancho: 52cm
Dimensiones del bastidor o rack Alto: 55cm
Profundidad: 49cm
Ancho: 6,11m
Dimensiones de la sala 2 Alto: 2,83m
Largo: 11,51m
TOMAS DE DATOS
¿QUÉ ES?
Es aquella caja que va pegada a la pared en la cual se guarda el Jack. Aquel toma
es de donde se conecta el computador por medio del cable de parcheo y el plug
RJ45 a la red ya sea en una red local o internet. Hay diferentes tipos de tomas de
red: Dobles, triples cuádruples, de acuerdo a la necesidad que el usuario requiera.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Su función es sostener los jacks de telefonía o de red, Haciendo que sea más
organizado el cableado y se vea más presentable. También garantiza una
correcta instalación de la infraestructura de cable.
IMAGÉN FISICA

3. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
Cuerpo en termoplástico de alto impacto que no proponga la llama
Disponible en las siguientes configuraciones: simples 4*2 y dobles 4*4
CAPA DE MODELO OSI AL QUE PERTENECE
Pertenece a la capa física porque esta capa es la que se encarga de desactivar y
mantener enlaces físicos entre los dispositivos y también hace parte del medio
físico por donde circula la información.
FLACE PLACE
¿QUÉ ES?
Es el empaque o la tapa de los tomas de datos.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Su función se limita a un ámbito estético. La cual solo sirve para que sea vea
bonito y organizado.
IMAGÉN FISICA

4. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
-Los flace Plates son modulares y vienen sin conectores, por lo que se les debe
agregar el conector que se necesite.
- Los flace Plates de lujo permiten desde un conector hasta cuatro, por ejemplo en
un flace Plate (caja) se puede colocar un conectorRJ45, uno telefónico y un BNC.
-Los flace Plates Superficiales son cajas plásticas que se usan cuando no se
dispone de un cajetín. Por ejemplo si se desea colocar un punto de computador y
uno de teléfono en una sala de conferencia que no tiene tubería y cafetín
empotrado en la pared, la única solución es usar un cajetín superficial. Existen
flace Plates superficiales de uno y dos huecos.
CAPA DE MODELO OSI AL QUE PERTENECE
Este pertenece a la capa física ya que su función es proteger el toma de datos
entonces estaría en conjunto con este.
JACK RJ45
¿QUÉ ES?
Es una interfaz física comúnmente usada para conectar redes de cableado
estructurado, . Posee ocho pines o conexiones eléctricas, que normalmente se
usan como extremos de cables de par trenzado. Es utilizada comúnmente con
estándares como TIA/EIA-568-B, que define la disposición de los pines
o wiring pinout.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Su función es que sirve para conectar redes de cableado estructurado, conecta el
dispositivo o el nodo electrónico a la red, ya que recibe y es acepta al plug RJ45.
IMAGÉN FISICA

5. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
Al hacer buen contacto con el conector Rj45 evita la interrupción de señales
electromagnéticas ya que hace buena conexión con cada una de los pines
No requiere de ninguna herramienta especial para conectarlo esto significa que el
cable RJ45 se introduce allí fácil y seguro ya que no hay posibilidades de que
pase corriente eléctrica.
CAPA DE MODELO OSI AL QUE PERTENECE
Pertenece a la capa física ya que este es un interfaz físico de la computadora
hacia la red.
TOMAS CORRIENTES
¿QUÉ ES?
es un dispositivo formado por dos elementos, la clavija y la toma de
corriente (o tomacorriente), que se conectan uno al otro para establecer una
conexión eléctrica que permita el paso de la corriente.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Es el que se encarga de alimentar al computador de energía eléctrica para poder
que funcione.
IMAGÉN FISICA

6. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
Estructura en duro aluminio inyectado y bronce. Formas rectangulares y
cilíndricas Simples, dobles y triples de 15amp, 20 amp y 30 amp. Herméticas a
prueba de humedad y el polvo del medio ambiente. Resiste a impactos.
CAPA DEL MODELO OSI AL QUE PERTENECE
Este pertenece a la capa física porque es el medio físico por donde el computador
se alimenta de electricidad. Y se encarga de las conexiones físicas de la
computadora hacia la red.
CANALETA
¿QUÉ ES?
Una canaleta es un canal que contiene cables en una instalación. Las
Canaletas incluyen conductos comunes de electricidad, bandejas de cables
Especializadas o bastidores de escalera, sistemas de conductos incorporados
en el piso, y canaletas de plástico o metal para montar sobre superficies.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
-organización y protección del cableado
-alojamiento de cableado de telecomunicaciones
-alojamiento de cableado de tendidos eléctricos
IMAGÉN FISICA:

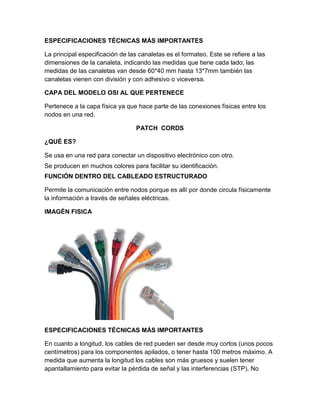

7. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
La principal especificación de las canaletas es el formateo. Este se refiere a las
dimensiones de la canaleta, indicando las medidas que tiene cada lado; las
medidas de las canaletas van desde 60*40 mm hasta 13*7mm también las
canaletas vienen con división y con adhesivo o viceversa.
CAPA DEL MODELO OSI AL QUE PERTENECE
Pertenece a la capa física ya que hace parte de las conexiones físicas entre los
nodos en una red.
PATCH CORDS
¿QUÉ ES?
Se usa en una red para conectar un dispositivo electrónico con otro.
Se producen en muchos colores para facilitar su identificación.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Permite la comunicación entre nodos porque es allí por donde circula físicamente
la información a través de señales eléctricas.
IMAGÉN FISICA
ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
En cuanto a longitud, los cables de red pueden ser desde muy cortos (unos pocos
centímetros) para los componentes apilados, o tener hasta 100 metros máximo. A
medida que aumenta la longitud los cables son más gruesos y suelen tener
apantallamiento para evitar la pérdida de señal y las interferencias (STP). No

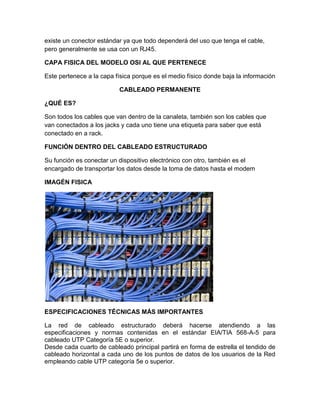

8. existe un conector estándar ya que todo dependerá del uso que tenga el cable,
pero generalmente se usa con un RJ45.
CAPA FISICA DEL MODELO OSI AL QUE PERTENECE
Este pertenece a la capa física porque es el medio físico donde baja la información
CABLEADO PERMANENTE
¿QUÉ ES?
Son todos los cables que van dentro de la canaleta, también son los cables que
van conectados a los jacks y cada uno tiene una etiqueta para saber que está
conectado en a rack.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Su función es conectar un dispositivo electrónico con otro, también es el
encargado de transportar los datos desde la toma de datos hasta el modem
IMAGÉN FISICA
ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
La red de cableado estructurado deberá hacerse atendiendo a las
especificaciones y normas contenidas en el estándar EIA/TIA 568-A-5 para
cableado UTP Categoría 5E o superior.
Desde cada cuarto de cableado principal partirá en forma de estrella el tendido de
cableado horizontal a cada uno de los puntos de datos de los usuarios de la Red
empleando cable UTP categoría 5e o superior.

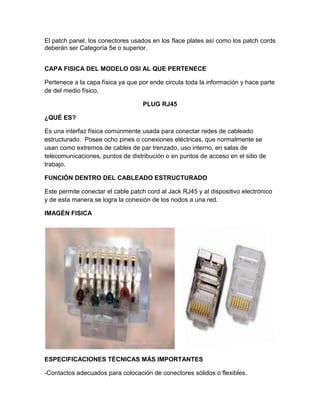

9. El patch panel, los conectores usados en los flace plates así como los patch cords
deberán ser Categoría 5e o superior.
CAPA FISICA DEL MODELO OSI AL QUE PERTENECE
Pertenece a la capa física ya que por ende circula toda la información y hace parte
de del medio físico.
PLUG RJ45
¿QUÉ ES?
Es una interfaz física comúnmente usada para conectar redes de cableado
estructurado. Posee ocho pines o conexiones eléctricas, que normalmente se
usan como extremos de cables de par trenzado, uso interno, en salas de
telecomunicaciones, puntos de distribución o en puntos de acceso en el sitio de
trabajo.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Este permite conectar el cable patch cord al Jack RJ45 y al dispositivo electrónico
y de esta manera se logra la conexión de los nodos a una red.
IMAGÉN FISICA
ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
-Contactos adecuados para colocación de conectores sólidos o flexibles.

10. -Vías de contacto producidas con broce fosforoso con coberturas de 2,54
micrómetro de níquel y 1,27 micrómetro de oro.
-Cuerpo de termoplástico de alto impacto (UL 94 V-0.)
-cumple la FCC68.5 (EMI- Interferencia electromagnética)
CAPA FISICA DEL MODELO OSI AL QUE PERTENECE
Pertenece a la capa física ya que por medio de ella circula la información.
PATCH PANEL
¿QUÉ ES?
Es el elemento encargado de recibir todos los cables del cableado estructurado.
Sirve como un organizador de las conexiones de la red, para que los elementos
relacionados de la Red LAN y los equipos de la conectividad puedan ser
fácilmente incorporados al sistema y además los puertos de conexión de los
equipos activos de la red (switch, Router. etc) no tengan algún daño por el
constante trabajo de retirar y introducir en sus puertos.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Permite la comunicación entre nodos porque es allí donde circula físicamente la
información a través de señales eléctricas. Los Patch Panel permiten hacer
cambios de forma rápida y sencilla conectando y desconectando los cables de
parcheo. Esta manipulación de los cables se hará habitualmente en la parte
frontal, mientras que la parte de atrás del panel tendrá los cables mas
permanentes y que van directamente a los equipos centrales (Switches, Routers,
concentradores... etc.)
IMAGÉN FISICA

11. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
Los hay de diferentes modelos y pueden ser usados, no solo con datos y
teléfonos, sino con aplicaciones de video y audio. El tipo de cable puede ser
también variado, desde cable de pares a coaxial y fibra, dependiendo de los
elementos que queramos interconectar.
CAPA FISICA DEL MODELO OSI AL QUE PERTENECE
Este pertenece a la capa física porque a través de este baja la información hasta
el computador
SWITCHES
¿QUÉ ES?
Es un dispositivo digital lógico de interconexión de redes de computadoras que
opera en la capa de enlace de datos del modelo OSI.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Su función es interconectar dos o más segmentos de red, de manera similar a
los puentes de red, pasando datos de un segmento a otro de acuerdo con
la dirección MAC de destino de las tramas en la red.
Se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola.
Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el
rendimiento y la seguridad de las redes de área local.
IMAGÉN FISICA

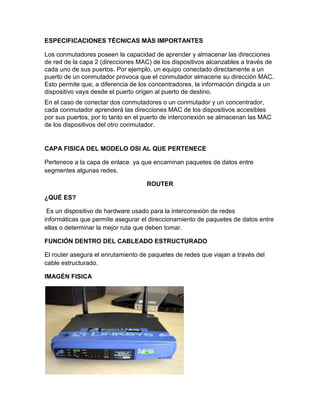

12. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
Los conmutadores poseen la capacidad de aprender y almacenar las direcciones
de red de la capa 2 (direcciones MAC) de los dispositivos alcanzables a través de
cada uno de sus puertos. Por ejemplo, un equipo conectado directamente a un
puerto de un conmutador provoca que el conmutador almacene su dirección MAC.
Esto permite que, a diferencia de los concentradores, la información dirigida a un
dispositivo vaya desde el puerto origen al puerto de destino.
En el caso de conectar dos conmutadores o un conmutador y un concentrador,
cada conmutador aprenderá las direcciones MAC de los dispositivos accesibles
por sus puertos, por lo tanto en el puerto de interconexión se almacenan las MAC
de los dispositivos del otro conmutador.
CAPA FISICA DEL MODELO OSI AL QUE PERTENECE
Pertenece a la capa de enlace ya que encaminan paquetes de datos entre
segmentes algunas redes.
ROUTER
¿QUÉ ES?
Es un dispositivo de hardware usado para la interconexión de redes
informáticas que permite asegurar el direccionamiento de paquetes de datos entre
ellas o determinar la mejor ruta que deben tomar.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
El router asegura el enrutamiento de paquetes de redes que viajan a través del
cable estructurado.
IMAGÉN FISICA

13. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
Un Router es un enrutador, elemento que marca el camino más adecuado para la
transmisión de mensajes en una red completa, por ejemplo Internet tiene miles de
estos Router.
Este toma como por decirlo el mejor camino para enviar los datos dependiendo del
tipo de protocolo que este cargado.
El Router casi es un computador, claro que no tiene Mouse ni Monitor, pero si
tiene procesador.
El Router que va hacer de DCE es el que como por decirlo el que administra, es el
más robusto, tiene más procesadores y mucha mas capacidad en sus respectivas
memorias.
CAPA FISICA DEL MODELO OSI AL QUE PERTENECE
Pertenece a la capa de red de datos ya que se encarga de escoger las rutas para
que el mensaje lleve bien y al tiempo.
BASTIDOR O RACK
¿QUÉ ES?
Es un soporte metálico destinado a alojar equipamiento electrónico, informático y
de comunicaciones. Las medidas para la anchura están normalizadas para que
sean compatibles con equipamiento de cualquier fabricante. También son
llamados bastidores, cabinets o armarios.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
El rack concentra las señales de voz , datos y las reparte por la planta a través del
cableado estructurado

14. IMAGÉN FISICA
ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
Las especificaciones de una rack estándar se encuentran bajo las normas
equivalentes DIN 41494 parte 1 y 7, UNE-20539 parte 1 y parte 2 e IEC 297 parte
1 y 2, EIA 310-D y tienen que cumplir la normativa medioambiental RoHS.
Los racks se componen de un armazón metálico con un ancho normalizado de 19
pulgadas, mientras que la altura y fondo varía según la necesidad. Disponen de un
bastidor con unas guías horizontales, donde apoyarse los equipos, y otras
verticales para fijar con tornillos.
CAPA FISICA DEL MODELO OSI AL QUE PERTENECE
Pertenece a la capa física ya que hace parte de lo físico ;y no se ocupa de nada
más.
TARJETAS DE RED CABLEADA E INALAMBRICA
Una tarjeta de red o adaptador de red es un periférico que permite la
comunicación con aparatos conectados entre si y también permite compartir
recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc).
A las tarjetas de red también se les llama NIC (por network interface card; en
español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función
del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial
grueso, Token Ring, etc.), pero actualmente el más común es del
tipo Ethernet utilizando una interfaz o conector RJ-45.

15. Red de área local inalámbrica: es un sistema de comunicación inalámbrico
flexible , muy utilizado como alternativa a las redes de área local cableadas o
como extensión de éstas. Usan tecnologías de radiofrecuencia que permite mayor
movilidad a los usuarios al minimizar las conexiones cableadas y También son
muy populares en los hogares para compartir el acceso a Internet entre
varias computadoras.
FUNCIÓN DENTRO DEL CABLEADO ESTRUCTURADO
Una tarjeta de red es la interfaz física entre el ordenador y el cable. Convierte los
datos enviados por el ordenador a un formato que puede ser utilizado por el cable
de red, transfiere los datos a otro ordenador y controla a su vez el flujo de datos
entre el ordenador y el cable. También traduce los datos que ingresan por el cable
a bytes para que el CPU del ordenador pueda leerlos. De esta manera, la tarjeta
de red es una tarjeta de expansión que se inserta a su vez en la ranura de
expansión.la LAN cableada.
IMAGÉN FISICA

16. ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES
Interrupción (IRQ): en la mayoría de los casos, las tarjetas de red utilizan las
IRQ 3 y 5. Se recomienda utilizar la IRQ 5 (si está disponible); la mayoría de las
tarjetas la utilizan de manera predeterminada.
Dirección base de entrada/salida (E/S): cada dispositivo debe tener una
dirección diferente para el puerto correspondiente.
Dirección de memoria: designa la ubicación de la memoria RAM en el
ordenador. La tarjeta de red utiliza esta ranura como búfer la información que
entra y sale. Esta configuración puede denominarse Dirección de inicio de
RAM. Por lo general, la dirección de la memoria de la tarjeta es D8000. En
algunas tarjetas se suele omitir el último 0. Se debe tener cuidado de no elegir
de no elegir una dirección que ya esté siendo utilizada por otro dispositivo. Sin
embargo, debe tenerse en cuenta que, en ocasiones, algunas tarjetas de red no
poseen una dirección de memoria configurable porque no usan las direcciones
de la memoria RAM del equipo.
El transceptor
CAPA FISICA DEL MODELO OSI AL QUE PERTENECE
La tarjeta inalámbrica pertenece a la capa de enlaces de datos ya que proporciona
una transferencia de datos confiable a través de una sola parte de la ruta.

17. SOLUCIÓN DE GUIA SENA 4.4
EN LA SALA 2 LA TOPOLOGIA EXISTENTE DE LA SALA DOS ES LA
TOPOLOGIA ESTRELLA.
TOPOLOGIA ESTRELLA:
Es topología estrella ya que es una red en la cual las estaciones están conectadas
directamente a un punto central y todas las comunicaciones se han de hacer
necesariamente a través de este. Los dispositivos no están directamente
conectados entre sí, además de que no se permite tanto tráfico de información.
Dada su transmisión,
Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que
tienen un enrutador (router), un conmutador (switch) o un concentrador (hub)
siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o
el concentrador, por el que pasan todos los paquetes de usuarios.
