El documento describe diferentes configuraciones de circuitos eléctricos para realizar pruebas en transformadores de potencial. Incluye diagramas de conexión para pruebas de tensión, corriente, calentamiento, descargas parciales, precisión y cortocircuito. Cada diagrama identifica los componentes del circuito necesarios para llevar a cabo cada tipo de prueba.

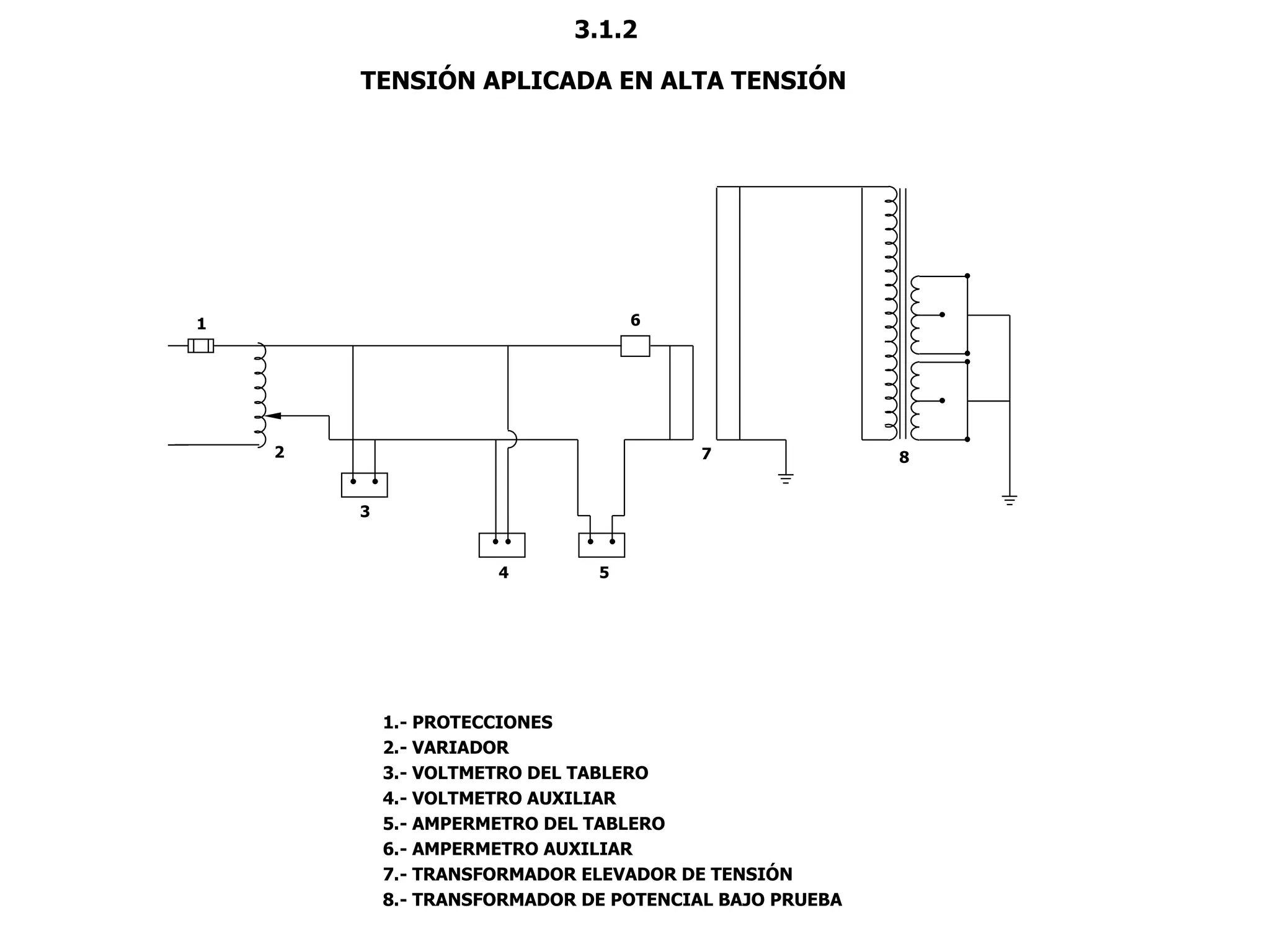

1. 1.- PROTECCIONES 2.- VARIADOR 3.- VOLTMETRO DEL TABLERO 4.- VOLTMETRO AUXILIAR 5.- AMPERMETRO DEL TABLERO 6.- AMPERMETRO AUXILIAR 7.- TRANSFORMADOR ELEVADOR DE TENSIÓN 8.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA TENSIÓN APLICADA EN ALTA TENSIÓN 3.1.2 1 2 3 4 5 7 6 8

2. 1.- FUENTE DE 60 Hz. 2.- VARIADOR DE TENSIÓN 3.- AMPERMETRO 4.- VOLTMETRO 5.- PROTECCIÓN TERMOMAGNÉTICA 6.- TRANSFORMADOR ELEVADOR DE TENSIÓN 7.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA TENSIÓN APLICADA EN BAJA TENSIÓN 3.1.4 X1 1 ~ 2 4 6 3 5 V A X2 X3 Y1 Y2 Y3 P1 P2 7

3. 1.- GENERADOR DE FRECUENCIA (120, 180, 240, 360 ó 400 Hz.) 2.- PROTECCIONES 3.- VARIADOR DE TENSIÓN 4.- VOLTMETRO DE DE CONTROL 5.- AMPERMETRO 6.- PROTECCIÓN 7.- TRANSFORMADOR ELEVADOR DE TENSIÓN 8.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA 2 3 4 5 7 6 8 TENSIÓN INDUCIDA ENTRE ESPIRAS Y3 Y1 Y2 X3 X1 X2 P2 P1 1 ~ 3.1.3

4. PRUEBA DE IMPULSO 3.2.2 R 3 S 1 R 1 P 1 R 2 GENERADOR DE IMPULSOS T.P. BAJO PRUEBA DIVISOR DE TENSIÓN OSCILOSCOPIO

5. 1.- PROTECCIONES 2.- VARIADOR 3.- RELEVADO 4.- VOLTMETRO 5.- AMPERMETRO 6.- PROTECCIÓN TERMOMÁGNETICA 7.- TRANSFORMADOR ELEVADOR DE TENSIÓN 8.- CAPACITOR PATRON 9.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA 10.- INDICADOR DE CERO 11.- PUENTE DE SCHERING 1 2 5 6 PRUEBA MAGNÉTICA DELTA ~ 3.1.7 3 4 7 9 8 CN CX R3 C4 11 10

6. 0.- VOLTMETRO DE CONTROL 1.- PROTECCIONES 2.- VARIADOR 3.- TRANSFORMADOR DE AISLAMIENTO 4.- VOLTMETRO 5.- AMPERMETRO 6.- PROTECCIÓN 7.- ELEVADOR DE TENSIÓN LIBRE DE DESCARGAS PARCIALES 8.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA 9.- IMPEDANCIA DE ACOPLAMIENTO 10.- MEDIDOR DE DESCARGAS PARCIALES 11.- CONDENSADOR DE BLOQUEO 1 2 5 6 PRUEBA DE DESCARGAS PARCIALES 3.1.6 0 4 7 P2 10 9 3 Y3 Y2 Y1 X3 X2 X1 P1 8

7. VARIADOR PRUEBA DE CORTO CIRCUITO 3.2.3 ELEVADOR DE TENSIÓN REGISTRADOR DE TENSIÓN T.P. BAJO PRUEBA REGISTRADOR DE CORRIENTE INTERRUPTOR SINCRONIZADO S1 SHUNT P1 P1 S1 TP PARA MEDICIÓN t ~

8. CIRCUITO PARA LA VERIFICACIÓN DE LA TENSIÓN DE CIRCUITO ABIERTO FIG 22 T.C. BAJO PRUEBA P1 P2 S1 S2 e 1 S ( a ) OSCILOSCOPIO INDUCTANCIA SOBRE NÚCLEO DE AIRE IP

9. PRUEBA DE CALENTAMIENTO 3.2.1 P1 S1 TP PARA MEDICIÓN ~ v ~ A P1 P1 S1 5 6 4 3 1 2 8 7 3 1 2 1.- FUENTE DE POTENCIA A 60 Hz 2.- PROTECCIONES 3.- VARIADOR DE TENSIÓN 4.- VOLTMETRO 5.- TRANSFORMADOR ELEVADOR 6.- APARATO OPOSITOR, IDÉNTICO AL T.P. BAJO PRUEBA 7.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA 8.- AMPERMETRO

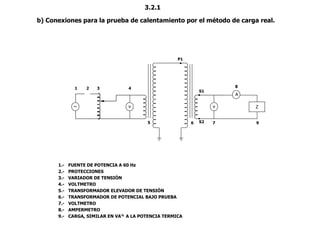

10. b) Conexiones para la prueba de calentamiento por el método de carga real. 3.2.1 1.- FUENTE DE POTENCIA A 60 Hz 2.- PROTECCIONES 3.- VARIADOR DE TENSIÓN 4.- VOLTMETRO 5.- TRANSFORMADOR ELEVADOR DE TENSIÓN 6.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA 7.- VOLTMETRO 8.- AMPERMETRO 9.- CARGA, SIMILAR EN VA’ S A LA POTENCIA TERMICA P1 5 4 3 1 2 6 v A Z S1 S2 7 9 8 v ~

11. c) Conexiones para la prueba de calentamiento por el método de corto circuito. 3.2.1 1.- FUENTE DE POTENCIA A 60 Hz 2.- PROTECCIONES 3.- VARIADOR DE TENSIÓN 4.- VOLTMETRO 5.- AMPERMETRO 6.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA P2 6 S2 S1 4 5 3 1 2 P1 v ~ A

12. PRUEBA DE PRECISIÓN ???????????? 6 1.- TRANSFORMADOR ELEVADOR DE TENSIÓN 2.- TRANSFORMADOR DE POTENCIAL PATRÓN 3.- CONTROL DEL TRANSFORMADOR ELEVADOR 4.- CARGAS PATRÓN 5.- PUENTE DE CALIBRACIÓN 6.- TRANSFORMADOR DE POTENCIAL BAJO PRUEBA X1 X3 X1 X3 X1 X3 V 2 V 1 R R R 5 X R C 4 3 6 2 1 P1 P2 P1 P2
