1. Bucaramanga -
PROGRAMA: Ingeniería de Sistemas
PROFESOR: Gilberto Andres Vargas Ortega
SEMESTRE I - 2017
1
CURSO: Redes de computadores II – Quiz de Repaso
FECHA DE ENTREGA: 10 de Marzo de 2017
Nombre:
Leer todas las preguntas y que escriban la letra de la respuesta correcta en la línea que aparece junto a la
pregunta.
1. Quien fue el creador de la Tecnología Ethernet y en qué año fue creada?
Bob Metcalfe, Junto Davod Boggs década de los 70
2. Cuantas Velocidades maneja la tecnología Ethernet y que tipo de cable maneja cada velocidad.
6 velocidades
Tecnología
Velocidad de
transmisión
Tipo de cable
Distancia
máxima
Topología
10Base2 10 Mbit/s Coaxial 185 m Bus (Conector T)
10BaseT 10 Mbit/s Par Trenzado 100 m Estrella (Hub o Switch)
10BaseF 10 Mbit/s Fibra óptica 2000 m Estrella (Hub o Switch)
100BaseT4 100 Mbit/s
Par Trenzado
(categoría 3UTP)
100 m
Estrella. Half Duplex (hub) y
Full Duplex (switch)
100BaseTX 100 Mbit/s
Par Trenzado
(categoría 5UTP)
100 m
Estrella. Half Duplex (hub) y
Full Duplex (switch)
100BaseFX 100 Mbit/s Fibra óptica 2000 m No permite el uso de hubs
1000BaseT 1000 Mbit/s (categoría 5e ó 6UTP ) 100 m Estrella. Full Duplex (switch)

2. Bucaramanga -
PROGRAMA: Ingeniería de Sistemas
PROFESOR: Gilberto Andres Vargas Ortega
SEMESTRE I - 2017
2
1000BaseSX 1000 Mbit/s
Fibra óptica
(multimodo)
550 m Estrella. Full Duplex (switch)
1000BaseLX 1000 Mbit/s
Fibra óptica
(monomodo)
5000 m Estrella. Full Duplex (switch)
3. Mencione la evolución de la tecnología Ethernet.
IEEE 802.3i-1990: Par trenzado a 10 Mbps
IEEE 802.3j-1993: Enlace de fibra óptica, 10 Mbps (hasta 2000m de distancia)
IEEE 802.3u-1995: Par trenzado a 100 Mbps (Fast Ethernet) y auto negociación.
IEEE 802.3x-1997: Estándar para full duplex
IEEE 802.3z-1998: Estándar para 1000 Mbps (GigabitEthernet) sobre fibra óptica.
IEEE 802.3ab-1999: Gigabit Ethernet sobre par trenzado
IEEE 802.3ac-1998: Extensión del tamaño del frame Ethernet a 1522 bytes para incluir la etiqueta de VLAN
IEEE 802.3ae-2002: Especificación para 10 GigaBit Ethernet
4. Mencione en cuales capas del modelo OSI trabaja la tecnología Ethernet y explique que realiza cada capa.
Ethenernet funciona en la capa de enlace de datos y en la capa física
Capa física:
El nivel físico o capa física se refiere a las transformaciones que se le hacen a la secuencia de bits para trasmitirlos de
un lugar a otro. Siempre los bits se manejan dentro del PC como niveles eléctricos.
Capa de enlace de datos:

3. Bucaramanga -
PROGRAMA: Ingeniería de Sistemas
PROFESOR: Gilberto Andres Vargas Ortega
SEMESTRE I - 2017
3

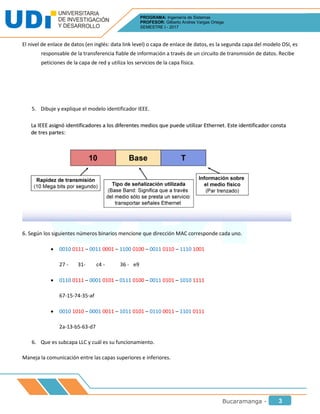

El nivel de enlace de datos (en inglés: data link level) o capa de enlace de datos, es la segunda capa del modelo OSI, es
responsable de la transferencia fiable de información a través de un circuito de transmisión de datos. Recibe
peticiones de la capa de red y utiliza los servicios de la capa física.
5. Dibuje y explique el modelo identificador IEEE.
6. Según los siguientes números binarios mencione que dirección MAC corresponde cada uno.
 0010 0111 – 0011 0001 – 1100 0100 – 0011 0110 – 1110 1001
27 - 31- c4 - 36 - e9
 0110 0111 – 0001 0101 – 0111 0100 – 0011 0101 – 1010 1111
67-15-74-35-af
 0010 1010 – 0001 0011 – 1011 0101 – 0110 0011 – 1101 0111
2a-13-b5-63-d7
6. Que es subcapa LLC y cuál es su funcionamiento.
Maneja la comunicación entre las capas superiores e inferiores.

4. Bucaramanga -
PROGRAMA: Ingeniería de Sistemas
PROFESOR: Gilberto Andres Vargas Ortega
SEMESTRE I - 2017
4
Toma los datos del protocolo de red y agrega información de control para ayudar a entregar
el paquete al destino.
7. Menciona que es y cómo funciona el protocolo ARP.
El protocolo ARP se basa en determinados tipos de mensajes Ethernetde broadcast y unicast, denominados
“solicitudes ARP” y “respuestas ARP”.
Resolución de direcciones IPv4 a direcciones MAC
Mantenimiento de una tabla de las asignaciones

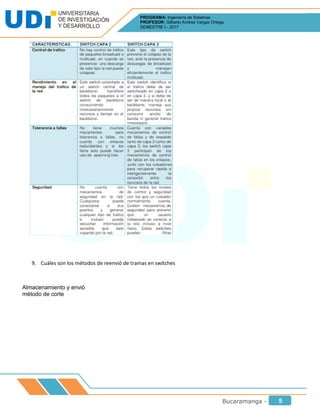

8. Mencione cual es la diferencia entre un SW capa 2 y un SW capa 3.

5. Bucaramanga -
PROGRAMA: Ingeniería de Sistemas
PROFESOR: Gilberto Andres Vargas Ortega
SEMESTRE I - 2017
5
9. Cuáles son los métodos de reenvió de tramas en switches
Almacenamiento y envió
método de corte
