UNIVERSIDAD POLITÉCNICA SALESIANA  INTEGRANTES- Jefferson Guevara- Jorge Yánez- Ricardo ZapataNIVEL: 5to. ING ELECTRONICA FECHA:2010-12-09 TEMA:AMPLIFICADORES OPERACIONALES Y REALIMENTACIÓN NEGATIVA
Realimentación Negativa

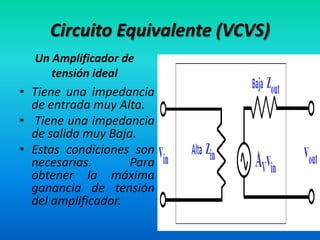

CircuitoEquivalente (VCVS)Un Amplificador de tensión idealTiene una impedancia de entrada muy Alta. Tiene una impedancia de salida muy Baja.Estas condiciones son necesarias. Para obtener la máxima ganancia de tensión del amplificador.

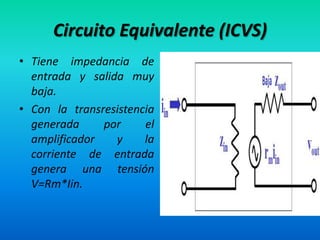

CircuitoEquivalente (ICVS)Tiene impedancia de entrada y salida muy baja.Con la transresistencia generada por el amplificador y la corriente de entrada genera una tensión V=Rm*Iin.
VCIS   CIRCUITO EQUIVALENTELa impedancia de salida es muy altatransconductanciaLa impedancia de entrada es muy altaConvierten una tensión en una corrienteICIS CIRCUITO EQUIVALENTELa impedancia de salida es muy altaLa impedancia de entrada es muy baja     Es un amplificador de corriente idealEL NO INVERSOR ES UN AMPLIFICADOR VCVSFracción de realimentación B =    v2voutACL=       AOL ≅ 1               1 +AOLB       B1 =   R2   + 1B     R1Si la Ganancia de lazo AOLB es >>1⇒ Ganancia ACL estable y previsibleZin(CL) = (1+AOLB)Rin ll RCMComo: (RCM > 100 MΩ for a 741)Zin(CL) ≅ (1+AOLB)Rin      Rin= Resistencia de entrada del A.O.
     RCM= Resistencia de entrada de modo común del A.O.IMPEDANCIA DE ENTRADA
Impedancia de salida
Distorsión no linealLa distorsión no lineal produce nuevas frecuencias de la señal de entrada (harmónicas).• Total harmonic distortion (THD) es el porcentaje de tensiones harmónicos en la señal de salida.• THD = (total harmonic voltaje /fundamental voltage) x 100%.
El Amplificador ICVS
El Amplificador VCIS
Amplificador con Retroalimentacion

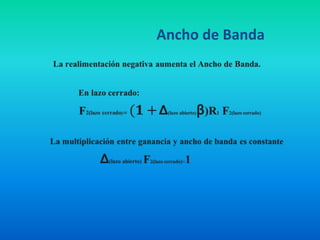

Ancho de Banda
Distorsión por Slew-rate
CONCLUSIONESEn  realimentación negativa Cuando la realimentación se  hace a la entrada inversora. La ganancia se reduce respecto al valor en lazo abierto y el circuito es más estable.La realimentación negativa actúa en el amplificador ISIS aumentando el ancho de banda En el slewrate el A.O. no actúa de modo lineal por lo que la realimentación negativa no lo afecta.Se debe tener muy en cuenta la distorsión no lineal que produce los armónicos en la impedancia de salida ya que si no se calculan los armónicos el circuito no puede responder correctamente
BIBLIOGRAFIAMalvinoAlbert; “Principios de Electrónica”; 6ta edición; MacGRAW; págs. 375 a 379 Curso de electronicabasica CEKIT (archivo pdf), pag:265-277.http://www.unicrom.com/Tut_opamp1.asphttp://iniciativapopular.udg.mx/muralmta/mrojas/cursos/elect/apuntesdefinitivos/UNIDAD3/3.1.pdf
