Red de computadoras
1. Daniela De La Cruz Lázaro Grupo:102
Red de computadoras
Una red de computadoras, también llamada red de ordenadores, red de
comunicaciones de datos o red informática, es un conjunto de equipos
informáticos y software conectados entre sí por medio de dispositivos
físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o
cualquier otro medio para el transporte de datos, con la finalidad de
compartir información, recursos y ofrecer servicios.1
Como en todo proceso de comunicación se requiere de un emisor,
un mensaje, un medio y un receptor. La finalidad principal para la creación de
una red de computadoras es compartir los recursos y la información en la
distancia, asegurar la confiabilidad y la disponibilidad de la información,
aumentar la velocidad de transmisión de los datos y reducir el costo general
de estas acciones.2 Un ejemplo es Internet, la cual es una gran red de
millones de computadoras ubicadas en distintos puntos del planeta
interconectadas básicamente para compartir información y recursos.
La estructura y el modo de funcionamiento de las redes informáticas actuales
están definidos en varios estándares, siendo el más importante y extendido
de todos ellos el modelo TCP/IP basado en el modelo de referencia OSI. Este
último, estructura cada red en siete capas con funciones concretas pero
relacionadas entre sí; en TCP/IP se reducen a cuatro capas. Existen multitud
de protocolos repartidos por cada capa, los cuales también están regidos por
sus respectivos estándares.
1
2. Daniela De La Cruz Lázaro Grupo:102
TIPOS DE REDES
RED DE ÁREA PERSONAL o PAN (personal area network). Es una red
conformada por una pequeña cantidad de equipos, establecidos a una corta
distancia uno de otro. Esta configuración permite que la comunicación que se
establezca sea rápida y efectiva.
RED DE ÁREA LOCAL o LAN (local area network). Esta red conecta equipos en
un área geográfica limitada, tal como una oficina o edificio. De esta manera se
logra una conexión rápida, sin inconvenientes, donde todos tienen acceso a la
misma información y dispositivos de manera sencilla.
RED DE ÁREA METROPOLITANA o MAN (metropolitan area network). Ésta
alcanza una área geográfica equivalente a un municipio. Se caracteriza por utilizar
una tecnología análoga a las redes LAN, y se basa en la utilización de dos buses
de carácter unidireccional, independientes entre sí en lo que se refiere a la
transmisión de datos.
RED DE ÁREA AMPLIA o WAN (wide area network). Estas redes se basan en la
conexión de equipos informáticos ubicados en un área geográfica extensa, por
ejemplo entre distintos continentes. Al comprender una distancia tan grande la
transmisión de datos se realiza a una velocidad menor en relación con las redes
anteriores. Sin embargo, tienen la ventaja de trasladar una cantidad de
información mucho mayor. La conexión es realizada a través de fibra óptica o
satélites.
RED DE ÁREA LOCAL INALÁMBRICA o WLAN (Wireless Local Area Network).
Es un sistema de transmisión de información de forma inalámbrica, es decir, por
medio de satélites, microondas, etc. Nace a partir de la creación y posterior
desarrollo de los dispositivos móviles y los equipos portátiles, y significan una
alternativa a la conexión de equipos a través de cableado.
2

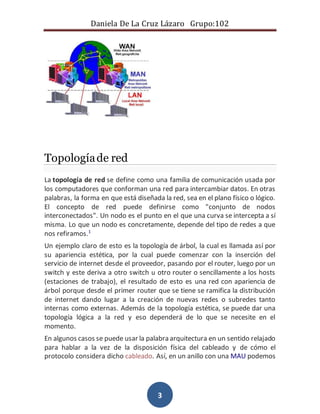

3. Daniela De La Cruz Lázaro Grupo:102
3
Topología de red
La topología de red se define como una familia de comunicación usada por
los computadores que conforman una red para intercambiar datos. En otras
palabras, la forma en que está diseñada la red, sea en el plano físico o lógico.
El concepto de red puede definirse como "conjunto de nodos
interconectados". Un nodo es el punto en el que una curva se intercepta a sí
misma. Lo que un nodo es concretamente, depende del tipo de redes a que
nos refiramos.1
Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por
su apariencia estética, por la cual puede comenzar con la inserción del
servicio de internet desde el proveedor, pasando por el router, luego por un
switch y este deriva a otro switch u otro router o sencillamente a los hosts
(estaciones de trabajo), el resultado de esto es una red con apariencia de
árbol porque desde el primer router que se tiene se ramifica la distribución
de internet dando lugar a la creación de nuevas redes o subredes tanto
internas como externas. Además de la topología estética, se puede dar una
topología lógica a la red y eso dependerá de lo que se necesite en el
momento.
En algunos casos se puede usar la palabra arquitectura en un sentido relajado
para hablar a la vez de la disposición física del cableado y de cómo el
protocolo considera dicho cableado. Así, en un anillo con una MAU podemos
4. Daniela De La Cruz Lázaro Grupo:102
decir que tenemos una topología en anillo, o de que se trata de un anillo con
topología en estrella.
La topología de red la determina únicamente la configuración de las
conexiones entre nodos. La distancia entre los nodos, las interconexiones
físicas, las tasas de transmisión y los tipos de señales no pertenecen a la
topología de la red, aunque pueden verse afectados por la misma.
TIPOS DE TOPOLOGIA
4
Topología de Bus / Linear Bus
Consiste en un cable con un terminador en cada extremo del que se
"cuelgan" todos los elementos de una red. Todos los Nodos de la Red están
unidos a este cable. Este cable recibe el nombre de "Backbone Cable". Tanto
Ethernet como LocalTalk pueden utilizar esta topología.
Topología de Bus
Ventajas de la topología de Bus:
5. Daniela De La Cruz Lázaro Grupo:102
· Es fácil conectar nuevos nodos a la red.
· Requiere menos cable que una topología estrella.
Desventajas de la topología de Bus:
· Toda la red se caería si hubiera una ruptura en el cable principal.
· Se requieren terminadores.
· Es difícil detectar el origen de un problema cuando toda la red "cae".
· No se debe utilizar como única solución en un gran edificio.
5
Topología de estrella / Star
En una topología estrella todos y cada uno de los nodos de la red se
conectan a un concentrador o hub.
Los datos en estas redes fluyen del emisor hasta el concentrador. Este
controla realiza todas las funciones de red además de actuar como
amplificador de los datos. Esta configuración se suele utilizar con cables de
par trenzado aunque también es posible llevarla a cabo con cable coaxial o
fibra óptica. Tanto Ethernet como LocalTalk utilizan este tipo de topología.
Topología estrella
Ventajas de la topología de estrella:
· Gran facilidad de instalación.
· Posibilidad de desconectar elementos de red sin causar problemas.
· Facilidad para la detección de fallo y su reparación.
Desventajas de la topología de estrella:

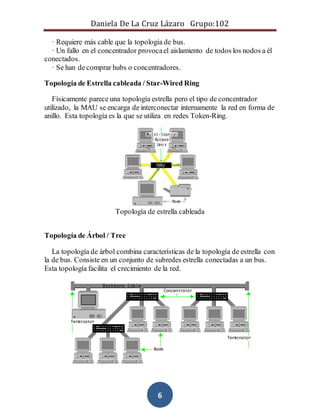

6. Daniela De La Cruz Lázaro Grupo:102
· Requiere más cable que la topología de bus.
· Un fallo en el concentrador provoca el aislamiento de todos los nodos a él
6
conectados.
· Se han de comprar hubs o concentradores.
Topología de Estrella cableada / Star-Wired Ring
Físicamente parece una topología estrella pero el tipo de concentrador
utilizado, la MAU se encarga de interconectar internamente la red en forma de
anillo. Esta topología es la que se utiliza en redes Token-Ring.
Topología de estrella cableada
Topología de Árbol / Tree
La topología de árbol combina características de la topología de estrella con
la de bus. Consiste en un conjunto de subredes estrella conectadas a un bus.
Esta topología facilita el crecimiento de la red.
7. Daniela De La Cruz Lázaro Grupo:102
Topología de árbol
7
Ventajas de la topología de árbol:
· Cableado punto a punto para segmentos individuales.
· Soportado por multitud de vendedores de software y de hardware.
Desventajas de la topología de árbol:
· La medida de cada segmento viene determinada por el tipo de cable
utilizado.
¿QUÉ TIPO DE REDES TENEMOS EN EL LABORATORIO 1 Y 2
DEL PLANTEL Y QUE TIPO DE TOPOLOGIA?
LA RED QUE TIENEN LOS DOS LABORATORIOS ES LAN Y LA TOPOLOGIA TIPO ESTRELLA.
