INSTITUCIÓN EDUCATIVA BRAULIO GONZÁLEZ
ÉNFASIS EN INFORMÁTICA – TEC. MANTENIMIENTO EQUIPOS DE CÓMPUTO
TALLER DE CABLEADO ESTRUCTURADO
NOMBRES: Leidy Johana Yunado Vargas GRADO: Once H
Diana Carolina Sierra Cataño
Realizar cada una de las siguientes preguntas en Word.
1. ¿Qué es un sistema de cableado estructurado?
Es la infraestructura de cable destinada a transportar, a lo largo y ancho de un edificio, las
señales que emite un emisor de algún tipo de señal hasta el correspondiente receptor. Un
sistema de cableado estructurado es físicamente una red de cable única y completa, con
combinaciones de alambre de cobre, cables de fibra óptica, bloques de conexión, cables
terminados en diferentes tipos de conectores y adaptadores.
2. ¿Cuál es el objetivo de construir un cableado estructurado?
El cableado estructurado tiene el objetivo de Integrar en un mismo sistema los servicios
de:
- Voz
- Datos
- Vídeo
3. ¿Quienes hacen los estándares de cableado estructurado?
La Telecommunications Industry Associationy (TIA) la Electronic Industries Alliance. (EIA)
son los responsables de emitir recomendaciones que después son adoptados por la ISO
y otros organismos internacionales.
4. Explique los siguientes organismos y normas que rigen para el cableado estructurado:
a. ANSI: American National Standards Institute.
Fundada en 1918, la cual administra y coordina el sistema de estandarización
voluntariadel sector privado de los Estados Unidos.
b. EIA: ElectronicsIndustryAssociation.
Fundada en 1924. Desarrolla normas y publicaciones sobre las principales áreas
técnicas:los componentes electrónicos, electrónica del consumidor, información
electrónica, ytelecomunicaciones.
c. TIA: TelecommunicationsIndustryAssociation.
Fundada en 1985. Desarrolla normas de cableado industrial voluntario para
muchosproductos de las telecomunicaciones y tiene más de 70 normas
preestablecidas.

2. d. ISO: International StandardsOrganization.
Organización no gubernamental creada en 1947 a nivel Mundial. es el organismo
encargadode promover el desarrollo de normas internacionales de fabricación (tanto
de productoscomo de servicios), comercio y comunicación para todas las ramas
industriales a excepciónde la eléctrica y la electrónica. Su función principal es la de
buscar la estandarización denormas de productos y seguridad para las empresas u
organizaciones (públicas o privadas) anivel internacional.
e. IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.
Principalmente responsable por las especificaciones de redes de área local como
802.3Ethernet, 802.5 TokenRing, ATM y las normas de Gigabit Ethernet.
5. Explique los siguientes estándares y documentos de referencia
a. ANSI/TIA/EIA-568-B Cableado de Telecomunicaciones en Edificios
Comerciales. (Cómoinstalar el Cableado)
- TIA/EIA 568-B1Requerimientos generales
- TIA/EIA 568-B2Componentes de cableado mediante par trenzado balanceado.
- TIA/EIA 568-B3Componentes de cableado, Fibra óptica.
-
b. ANSI/TIA/EIA-569-A
Normas de Recorridos y Espacios de Telecomunicaciones en edificios Comerciales
(Cómo enrutar el cableado).
c. ANSI/TIA/EIA-570-A
Normas de Infraestructura Residencial de Telecomunicaciones.
d. ANSI/TIA/EIA-606-A
Normas de Administración de Infraestructura de Telecomunicaciones enEdificios
Comerciales.
e. ANSI/TIA/EIA-607:
Requerimientos para instalaciones de sistemas de puesta a tierra
deTelecomunicaciones en Edificios Comerciales.
f. ANSI/TIA/EIA-758:
Norma Cliente-Propietario de cableado de Planta Externa deTelecomunicaciones.
6. ¿Cuál es la diferencia entre la norma ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-568-
A?
La normaANSI/TIA/EIA-568-B
- Es la que brinda las pautas decómo instalar el cableadode telecomunicaciones en
edificios comerciales, es decir, intenta definir estándares que permitirán el diseño

3. e implementación de sistemas de cableado estructurado paraedificios comerciales
y entre edificios en entornos de campus. El sustrato de losestándares define los
tipos de cables, distancias, conectores, arquitecturas, terminaciones de cables y
características de rendimiento, requisitos de instalación decable y métodos de
pruebas de los cables instalados.
La normaANSI/TIA/EIA-568-A
- Es la que brinda las pautas para los recorridos yespacios del cableado (como
enrutar el cableado) de telecomunicaciones en edificioscomerciales, El propósito
de esta norma es definir: La planeación e instalación decableado de edificios, La
norma establece criterios técnicos y de rendimiento para lainstalación de cableado
de edificios comerciales.
7. Explique los siguientes elementos que constituyen la estructura de un cableado
estructurado. (Debe ir con imágenes):
a. Cableado de campus
Se extiende desde el distribuidor de campus hasta el distribuidor o distribuidores de
edificio que existan en el sistema. Este subsistema puede estar presente o no
dependiendo de la naturaleza y dimensiones del cableadoestructurado que se pretende
implementar.
Consta por las siguientes partes:
Cableado de campus
En la mayoría de los casos este cableado estará basado en FO por tres razones
- La distancia de los tramos para cubrir suele superar los 90 metros, límite de
los cablesbalanceados.
- Los problemas que ocasionan las diferencias de potencial de las tomas de tierra
de cada unode los edificios.
- La susceptibilidad del sistema ante todo tipo de interferencia electromagnética.
Paneles de Conexión (PatchPanels)
Estos elementos se instalan tanto en los distribuidores de campus como el edificio
y forman dos grandesfamilias:
- Paneles de conexión de FO

4. - Paneles de conexión para los cables balanceados

5. - Latiguillos de interconexión (PatchCord)
Realizan las conexiones entre paneles deconexión y el equipo activo.
- Armario o Rack
Es el lugar donde se instalan los paneles de conexión y elementos activos de
las redes de soportadas por el cableado estructurado.
b. Cableado vertical
Es el que interconecta los distintos armarios de comunicaciones. Estos pueden estar
situados enplanta o habitaciones distintas de un mismo edificio o incluso en
edificios colindaste. Se utiliza la fibraóptica o cable UTP, aunque en algunos casos se
puede usar el cable coaxial.El propósito del cableado del backbone es proporcionar
interconexiones entre cuartos de entrada deservicios del edificio, cuartos de equipo y
cuartos de telecomunicaciones. El cableado del backboneincluye la conexión vertical
entre pisos en edificios de varios pisos. Un cableado vertical (backbone).
También interconecta los diferentes cableados horizontales de su empresa,
independientemente cientos se encuentran instalados en los diferentes pisos de un solo
edificio, o bien, instaladosdistribuida mente a lo largo de un área más grande como podría
ser una planta industrial o un campus de una universidad. Algunas características de este
son:
- Topología

6. La topología del cableado vertical debe ser típicamente una estrella.
Encircunstancias donde los equipos y sistemas solicitados exijan un anillo, este
debe ser lógico yno físico.
- Cables Reconocidos:
Cable UTP de 100 mts. Multipar, cable STP de 150 mts. Multipar, cablede
múltiples Fibras Ópticas 62.5/125 μm, cable de múltiples Fibras Ópticas mono
modo (9/125μm) y combinaciones.
- Distancias
Dentro del Edificio:
Cobre 90mts y fibra óptica 500 mts yentre Edificios:
Cobre 800mts, fibra óptica Multimodo 2Km, fibra óptica monomodo 3Km.
c. Cableado horizontal
Se extiende desde el área de trabajo hasta el armario del cuarto de telecomunicaciones
(TC).Incluye el conector de salida de telecomunicaciones en el área de trabajo, el medio
de transmisión empleadopara cubrir la distancia hasta el armario, las terminaciones
mecánicas y la conexión cruzadahorizontal. No se permiten puentes, derivaciones y
empalmes a lo largo de todo el trayecto delcableado.La máxima longitud permitida
independientemente del tipo de medio de Tx utilizado es 100m = 90 m+ 3 m usuario + 7 m
patch panel, además este tipo de cableado tiene la norma ANSI/TIA/EIA 568:
d. Cableado de usuario

7. Cableado del puesto de usuario a los equipos. El subsistema Puesto de Trabajo
comprende loselementos que permiten al usuario conectarse con los distintos servicios de
comunicaciones, desde la roseta hasta el terminal. Está formado básicamente por los
cables de usuario, los baluns, losadaptadores y los filtros.
Los cables de usuario son idénticos a los cables de parcheo, pero en longitudes de 3 o 4
metros.Deben utilizarse exclusivamente cables certificados adecuados al tipo utilizado en
la instalación. Sedes aconseja utilizar cables autoconstruidos sin certificar por ser los
causantes de la mayor parte de las averías.
8. Explique cada uno de los siguientes componentes del cableado estructurado
a. Área de trabajo
Es el sector en donde se ubica el usuario con sus equipos (datos, voz, etc.). Lasalida de
telecomunicaciones se materializa mediante el conector. Algunas características son:
- Se asume que los cables de equipo tienen la misma performance que los
patchcords, el mismo tipo y categoría.
- Cuando se emplean adaptadores se asume que son compatibles con
lascapacidades de transmisión del equipamiento al cual se conectan.
- La máxima distancia para cableado horizontal incluye la longitud máxima
permitidapara cables de equipo en el área de trabajo (5 mts).
b. Armario de telecomunicaciones:
Es un gabinete que tiene el hardware necesario para realizarlas conexiones al cableado
horizontal y al cableado de backbone. Incluye distribuidores parainterconectar el cableado
horizontal con el backbone. Eje: Hubs, bridges, swtich, patch panel, etc. Sus dimensiones
típicas son 2.5 m de ancho, 3.3 m de largo y 2.4 m de alto}

8. c. Sala de equipos:
Ambiente controlado para los equipos de telecomunicaciones, el hardware de conexión,
las cajas de uniones, las instalaciones de aterramiento y los dispositivos deconexión que
se necesiten. Un cuarto de equipo contiene lo necesario para una conexión, cruzada
principal o bien la conexión cruzada intermedia propia de la jerarquía de cableado
medular. Este debe proporcionar la interconexión principal o la intermedia usada en la
jerarquía del cableado backbone.Un cuarto de equipo puede tener también terminaciones
de equipo (y muy bien puedecontener terminaciones horizontales de una porción del
edificio). En muchos casos, el cuartode equipo contiene terminaciones troncales de redes
y terminaciones auxiliares que están bajoel control del administrador de los asuntos
relacionados con el cableado.
d. Backbone de campus:
Cables que conectan el distribuidor de campo con el edificio al que sedistribuye. Los
cables del backbone de campo pueden conectar también a los distribuidoresdel edificio.
Algunas características son:
- Concentran las redes de los distintos edificios y dan servicio a las redes
comunesdentro de un campus (por ejemplo salas y aulas).
- Aportan seguridad a nivel del campus.
- Gran capacidad de conmutación dado el elevado tráfico que pueden llegar
asoportar.
9. En un diagrama de distribución de cableado estructurado señale cada uno de los
elementos del punto 6 y 7

9. 10.Cuáles son las distancias máximas en cableado horizontal
La máxima longitud permitida independientemente del tipo de medio de Tx utilizado es
100m = 90 m+ 3 m usuario + 7 m patch panel (se mide desde la salida de
telecomunicaciones en el área de trabajohasta las conexiones de distribución horizontal
en el armario de telecomunicaciones).La longitud máxima de los cables de conexión
cruzada y puenteo (que interconectan el cableadohorizontal con el vertical en el armario
de telecomunicaciones) es 6m y los patch cords (queinterconectan la salida de
telecomunicaciones con los equipos terminales en al área de trabajo) es de3m máximo.El
área horizontal que puede ser atendida efectivamente por un armario de
telecomunicaciones estádentro de un radio de 60m aproximadamente alrededor del
mismo.
11.En una red con cableado estructurado, cuales son los componentes de un puesto de
trabajo

10. A. Equipo de usuario
B. Cable de equipo
C. Patchcords usados en la conexión
cruzada horizontal,incluyendo cables
de equipo (no deben exceder los 5
mts).
D. Cable horizontal 90m (máximo
total).
E. Punto de Transición o Punto de
Consolidación (opcional)
Salida o conector de
telecomunicaciones
G.Cable de equipo
12. Cuáles son los elementos que
componen un gabinete de
telecomunicaciones o rack
El gabinete de Telecomunicaciones,
es un mueble diseñado para alojar
los equipos activos y
pasivos,responsables de toda la
conectividad de la Institución. Su
diseño está pensado para
alojarapropiadamente, diferentes
dispositivos que presentan diferentes
servicios.
Se deberá proveedor un rack o
gabinete de telecomunicaciones
normalizado de 19” de ancho con las
Siguientes características:
- Altura 20 unidades de
rackeo; profundidad 60 Cm
- Estructura principal de
chapa de acero de 1,5 mm de
espesor como mínimo laterales, -
desmontables, con llave de chapa de

11. acero de 0.8mm de espesor como mínimo
- Puertas de seguridad, frontal y posterior con juego de llaves y duplicado.
- Los rieles laterales presentaran agujeros roscados para el montaje de los
materiales y equiposdesde el acceso frontal; se deberán proveer los tornillos
correspondientes en cantidad suficientepara tal fin.
13.Mediante un cuadro realice la comparación entre un cable UTP, STP, coaxial y fibra
óptica
14.Explique cada uno de los siguientes pasos a seguir para llevar a cabo un cableado
estructurado:
a. Levantamiento de información
Es el reconocimiento sobre el lugar donde se va a trabajar, todos los aspectos del
edificio, esdecir, un informe de las expectativas que se tiene del cableado a instalar así
como de laslimitaciones físicas, estructurales, de organización y presupuestarias con
las que se cuenta.También se identifican algunos aspectos como:
- Características estructurales de la misma.
- Identificación de los sistemas de poder (corriente eléctrica), telefonía, de existir un
cableado dedatos se debe identificar cuál es su ubicación que sistema de
canalización emplea y lascaracterísticas del medio de comunicación (tipo de cable
o fibra, Nivel de certificación, nivel deoperatividad)
- Se debe identificar el mobiliario a emplear y su ubicación en el espacio a trabajar.

12. b. Planificación
- Es crear cierto documento donde se plasme los cambios a efectuar, propuestas de
cronogramapara la instalación del cableado estructurado, es decir, dicho documento
debe contener unplano de la edificación donde se va a realizar la instalación del
cableado en el cual se indíquenlas canalizaciones, el cableado y los equipos de
comunicación, control y administraciónnecesarios para implantar la red de transmisión
de datos.
C .Negociación
- El plan de instalación generado n T2 debe ser negociado con los usuarios,
arquitectos, gerentes o cualquier otro personal encargado de la instalación y los
espacios. Para verificar lafactibilidad técnica, financiera y organizacional de los
cambios propuestos en el diseñoelaborado. Para esto se genera un informe donde se
plasme los cambios que deban realizarseen el documento de planeación en función de
negociaciones realizadas con los responsablesdel proyecto o instalación.
d. Instalación
- En esta parte ya se efectúa la instalación física del cableado y los componentes
decomunicación y computo que han sido diseñados. La instalación también debe
reflejar losprocedimientos que deben emplearse para realizar cualquier posible
modificación al sistemaya sea a nivel de enlaces de comunicación, equipos de
cómputo (tanto clientes comoservidores), programas de administración, colaboración y
programas de productividad (Comoen los anteriores pasos, también se genera un
informe sobe lo efectuado).
e. Verificación de funcionalidad y certificación
- El proceso de verificación implica la prueba de que los componentes funcionan y
pueden operar, la verificación normalmente ocurre en paralelo al proceso de
instalación. El proceso deverificación implica probar que el nivel de operación bajo
diferentes condiciones de losequipos que operan entre sí, se ciñe a los estándares
prefijados durante la fase de diseño. Segenera un informe el cual plasme los niveles
de operatividad que cumplen en cada uno de losenlaces físicos de la red.
f. Documentación de la red
- Es la elaboración de un documento en función de todos los anteriores
mencionados.Estedocumento pasa a formar lo que se llama elLibro de Vida de la
Red que es un documento queplasma el estado actual de la red y cada uno de sus
componentes.
15.Realice un cuadro comparativo entres las categorías del cable UTP

13. 16. Definición de:
Atenuación
La energía de una señal decae con la distancia . La atenuación es la perdida de la potencia
de una señal. por ello para que la señal llegue con la suficiente energía es necesario el uso
de amplificadores o repetidores. La atenuación se incrementa con la frecuencia, con la
temperatura y con el tiempo.
La atenuación, en el caso del ejemplo anterior vendría, de este modo, expresada
en decibelios por la fórmula siguiente:
b.Diafonía
Diafonía es una forma de interferencias causadas por las señales en las cercanías de los
conductores. El ejemplo más común es escuchar una conversación no deseada en el
teléfono. Diafonía también puede ocurrir en radios, televisores, equipos de redes, e incluso
guitarras eléctricas.
17.¿Cuáles son las causas para que exista atenuación en un cable de par trenzado?
Características eléctricas del cable
Materiales y construcción
Perdidas de inserción debido a terminaciones e imperfecciones
Reflejos por cambios en la impedancia
Frecuencia ( las pérdidas son mayores a mayor frecuencia)

14. Temperatura
Longitud del enlace
Humedad
Envejecimiento
18¿Cuáles son las prácticas recomendadas para la instalación de un cableado
estructurado certificado cada punto de red?
Practicas recomendadas para la instalación de un cableado estructurado certificando cada
punto de red. Un cableado estructurado puede o no ser certificado, es decir se puede realizar
el servicio de certificar que el cableado cumple con todas las normas que se requieren
(EIA/TIA 568A/B, TSB 67entre otras normas) para la transmisión de datos a través de
materiales categoría 5 o superior instalados de manera adecuada. La certificación del
cableado la emiten los fabricantes de los materiales que se utilizan para la realización del
cableado, y certifican tanto la calidad de sus materiales como la correcta mano de obra
aplicada sobre la instalación de los mismos, y esta certificación garantiza el
buen funcionamiento del cableado. Se puede certificar cuando la totalidad de los materiales
son categoría 5 (Inclusive la canaleta y/o tubería). Para empresas pequeñas no es muy
recomendable realizar esta erogación, ya que es considerable; y un cableado que utilice
materiales categoría 5 excepto la tubería (instalada de manera adecuada)puede tener el
mismo rendimiento que un cableado certificado categoría 5 a un menor costo
19¿Cuáles son las recomendaciones para las terminaciones en los conectores UTP?
Las terminaciones T568A y T568BEl TIA/EIA-568-B especifica los cables que
deberían estar terminados utilizándolas asignaciones pin/par del T568A, "u
opcionalmente, por el [T568B] si fuer a necesario acomodar ciertos sistemas
de cableado de 8 pines." A pesar de esta instrucción, muchas organizaciones
continúan implementando el T568B por varias razones, principalmente asociados con la
tradición (el T568B es equivalente al AT&T 258A). Las recomendaciones de
Telecomunicaciones Federales de los Sistemas de Comunicación Nacional de Estados
Unidos no reconocen T568B.El color primario de los pares es: azul (par 1),
naranja (par 2), verde (par 3) y marrón (par 4). Cada par consiste en un
conductor de color sólido y un según
doconductor que es blanco con una línea del mismo color. Las asignaciones específicas de
pares de pines de conectores varían entre los estándares T568A yT568B.Mezclar
el parche terminado T568A con los cables horizontales de terminaciónT568B (o al
revés) no produce problemas en el pinout de una instalación. Aunque puede
degradar la calidad de la señal ligeramente, este efecto es marginal y
ciertamente no mayores que la producida por la mezcla de las marcas
de los cables en los canales. Los estándares 568A y 568B tienen una gran cantidad
de casos de uso, pero el estándar 568A parece ser el más común en las redes actuales.

15. 20. ¿Cuáles son las recomendaciones en cuanto a canalizaciones y ductos?
-no deben circular junto a cables de energía dentro de la misma cañería por
Más corto que sea el trayecto.
• Debe evitarse el cruce de cables UTP con cables de energía. De ser necesario, estos
deben
Realizarse a 90°.
• Los cables UTP pueden circular por bandeja compartida con cables de energía respetando
el
Paralelismo a una distancia mínima de 10 cm. En el caso de existir una división metálica
Puesta a tierra, esta distancia se reduce a 7 cm.
• En el caso de piso ductos o caños metálicos, la circulación puede ser en conductos
contiguos.
• Si es inevitable cruzar un gabinete de distribución con energía, no debe circularse
Paralelamente a más de un lateral.
• De usarse cañerías plásticas, lubricar los cables (talco industrial, vaselina, etc.) para reducir
la
Fricción entre los cables y las paredes de los caños ya que esta genera un incremento de la
Temperatura que aumenta la adherencia.
• El radio de las curvas no debe ser inferior a 2”.
• Las canalizaciones no deben superar los 20 metros o tener más de 2 cambios de dirección
sin cajas de paso.

16. • En tendidos verticales se deben fijar los cables a intervalos regulares para evitar el efecto
delpeso en el acceso superior.
• Al utilizar fijaciones (grampas, precintos o zunchos) no excederse en la presión aplicada (no
Arrugar la cubierta), pues puede afectar a los conductores internos.
21.¿Cuáles son las recomendaciones en cuanto a la documentación para la
administración del cableado estructurado?
La administración del sistema de cableado incluye la documentación de los cables,
terminaciones de los mismos, cruzadas, paneles de “patcheo”, armarios de
telecomunicaciones y otros espacios ocupados por los sistemas de telecomunicaciones.
La documentación es un componente de la máxima importancia para la operación y el
mantenimiento de los sistemas de telecomunicaciones.
Resulta importante poder disponer, en todo momento, de la documentación actualizada, y
fácilmente actualizable, dada la gran variabilidad de las instalaciones debido a mudanzas,
existentes, etc.
En particular, es muy importante proveerlos de planos de todos los pisos, en los que se
detallen:
- Ubicación de los gabinetes de telecomunicaciones
- Ubicación de ductos a utilizar para cableado vertical
- Disposición de tallada de los puestos eléctricos en caso de ser requeridos
- Ubicación de piso ductos si existen y pueden ser utilizados
22. En el diseño de planos de cableado estructurado cuál es el esquema de código de
colores recomendado y el dibujo para:
UPS
Tablero de red normal
Tablero de red regulada
Cuarto de cableado horizontal (HC)
Cuarto de cableado intermedio (IC)
Cuarto de cableado principal (MC)
Punto lógico simple
Punto lógico doble (voz y datos)
Punto lógico triple (voz, datos y video)
Punto lógico sobre techo
Toma doble red regulada
]Toma doble red normal
Agrupación simbólica
Canaleta troncal
Bandeja troncal
Canaleta de distribución
Distribución por piso
Distribución por cielo raso
Distribución por tubería
Distribución por otras superficies
Canaleta en PVC

18. Transpuesto de muro o división
23. Para diseñar e instalar un sistema de cableado estructurado, se debe conocer los
códigos aplicados localmente y los estándares vigentes, explique porque es
importante cada uno de ellos.
Esto es muy importante para la administración de los cables de telecomunicaciones para su
debida identificación.
CÓDIGO DE COLORES
VERDE: Conexión de red / circuito auxiliar
AZUL: Terminación del cable horizontal
PURPURA: Conexión mayor /equipo de dato
BLANCO: Terminación de cable MC a IC.
CAFÉ: Terminación del cable del campus
GRIS: Terminación del IC a MC.
AMARILLO: Mantenimiento auxiliar, alarmas y seguridad.
ROJO: Sistema de teléfono
24. ¿Qué tipo de servicios se pueden instalar con el sistema de cableado
estructurado?
Redes de voz
- Redes de datos
-Circuito cerrado de tv
-Circuito cerrado de seguridad
-Sensores de humo
-Alarmas contra incendios
-Sistemas contra sismo
-Sensores de temperatura
-Controladores de iluminación
-Sistemas de voceo
-Sistemas de control de accesos
25. ¿Qué información se necesita consultar antes de realizar un diseño e
implementación de cableado estructurado?
- los códigos aplicados localmente.
-los estándares vigentes
26. ¿Cuáles son los pasos secuenciales que se deben seguir para diseñar un sistema
de cableado estructurado?
1. Definir número de servicios por área de trabajo (WA)
2. Diseñar el tipo de salida en el área de trabajo
3. Diseñar todas las vías horizontales en el área, desde el área de trabajo hasta el cuarto de
telecomunicaciones
4. Diseñar el tipo de cableado horizontal
5. Diseñar los cuartos de telecomunicaciones
6. Diseñar todas las vías del cuarto de telecomunicaciones al cuarto principal
7. Diseñar el tipo de cableado backbone
8. Diseñar el cuarto principal de telecomunicaciones
9. Diseñar el cuarto de equipo

19. 10. Diseñar la entrada de servicios
27. Cuáles son las técnicas y herramientas usadas por un administrador de red de
datos para monitorear
-OpenBSD: El sistema operativo preventivamente seguro.
-TCP Wrappers: Un mecanismo de control de acceso y registro clásico basado en IP.
-pwdump3: Permite recuperar las hashes de passwords de Windows localmente o a través
de la red aunque syskey no esté habilitado.
-LibNet: Una API (toolkit) de alto nivel permitiendo al programador de aplicaciones construir e
inyectar paquetes de red.
-IpTraf: Una implementación de traceroute que utiliza paquetes de TCP.Software para el
monitoreo de redes de IP.
-Fping: Un programa para el escaneo con ping en paralelo.
-Bastille: Un script de fortalecimiento de seguridad Para Linux, Max Os X, y HP-UX.
-Winfingerprint: Un escáner de enumeración de Hosts/Redes para Win32.
-Shadow Security Scanner: Una herramienta de evaluación de seguridad no-libre.
-pf: El filtro de paquetes innovador de OpenBSD.
-LIDS: Un sistema de detección/defensa de intrusiones para el kernel Linux.
-hfnetchk: Herramienta de Microsoft para evaluar el estado de los parches de todas la
máquinas con Windows en una red desde una ubicación central.
-etherape: Un monitor de red gráfico para Unix basado en etherman.
-dig: Una útil herramienta de consulta de DNS que viene de la mano con Bind.
-Crack / Cracklib: El clásico cracker de passwords locales de Alec Muffett.
-cheops / cheops-ng: Nos provee de una interfaz simple a muchas utilidades de red, mapea
redes locales o remotas e identifica los sistemas operativos de las máquinas.
-zone alarm: El firewall personal para Windows. Ofrecen una versión gratuita limitada.
-Visual Route: Obtiene información de traceroute/whois y la grafica sobre un mapa del
mundo.
-The Coroner's Toolkit (TCT): Una colección de herramientas orientadas tanto a la
recolección como al análisis de información forenese en un sistema Unix.
-tcpreplay: una herramienta para reproducir {replay} archivos guardados con tcpdump o con
snoop a velocidades arbitrarias.

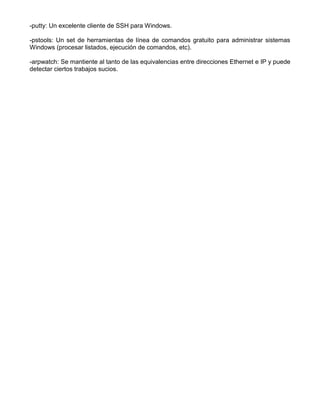

20. -putty: Un excelente cliente de SSH para Windows.
-pstools: Un set de herramientas de línea de comandos gratuito para administrar sistemas
Windows (procesar listados, ejecución de comandos, etc).
-arpwatch: Se mantiente al tanto de las equivalencias entre direcciones Ethernet e IP y puede
detectar ciertos trabajos sucios.
