1. Tema3
REDES E INTERNET

2. OBJETIVOS
• TRABAJAR EN RED
• COMPARTIR RECURSOS EN LA RED
• NOMENCLATURA DE CONFIGURACIÓN DE REDES
• CONFIGURAR UNA RED PARA ACCEDER A INTERNET
• SABER COMO SE LLAMA TU EQUIPO Y TU GRUPO DE
TRABAJO
• SABER CUÁL ES LA IP DE TU EQUIPO EN LA RED
• QUE SON IP DINÁMICAS Y ESTÁTICAS
• DIFERENCIAR ENTRE IP PÚBLICAS E IP PRIVADAS.
• SABER NAVEGAR POR LA RED.
• CONFIGURAR EL CORREO ELECTRÓNICO.
• UTILIDADES DE LA WEB 2.0

3. QUÉ ES UNA RED
CONJUNTO DE ORDENADORES Y
PERIFÉRICOS INTERCONECTADOS ENTRE SÍ ,
QUE PERMITE QUE SE COMPARTA
INFORMACIÓN Y RECURSOS.

4. PARA EL FUNCIONAMIENTO DE
UNA RED SON NECESARIO
• TARJETA DE RED
– CONEXIÓN RJ45
– INHALÁMBRICA (ANTENA)
• CABLEADO
• PUNTOS DE ACCESO WIRELESS
• SWITCH (CONMUTADOR) PARA LA
CONEXIÓN ENTRE EQUIPOS O ENTRE
REDES.
• ROUTER PARA LA SALIDA A INTERNET DE
UN ORDENADOR O UNA RED DE AREA
LOCAL

5. MODELOS DE RED
• CLIENTE-SERVIDOR: LA RED FUNCIONA ENTORNO
A UNO O VARIOS ORDENADORES POTENTES
(SERVIDORES) EN CUANTO A MICRO, MEMORIA Y
DISCO DURO QUE DISPONEN DE TODO EL
SOFTWARE Y LOS RECURSOS NECESARIOS. Y EL
RESTO DE EQUIPOS (CLIENTES) SON MEROS
RECEPTORES Y TRANSMISORES DE DATOS QUE
TRABAJAN DESDE LOS SERVIDORES.
• REDES ENTRE IGUALES (PEER TO PEER): NO HAY
CLIENTES NI SERVIDORES. TODOS PUEDEN SER
SERVIDORES DE RECURSOS Y CLIENTES.

6. VENTAJAS
• AHORRAR RECURSOS.
– PODEMOS TENER UNA SOLA IMPRESORA CONECTADA A
UN EQUIPO QUE HACE DE SERVIDOR DE ESE RECURSOS
Y TODOS LOS DEMÁS SE SIRVEN DE ÉL.
• PODEMOS PONER LOS ARCHIVOS Y CARPETAS DE
LOS EQUIPOS CONECTADOS A DISPOSICIÓN UNOS
DE OTROS.
• EL ICONO REPRESENTATIVO DE UN RECURSO
COMPARTIDO ES EL SIGUIENTE
(UNA MANO QUE SOSTIENE EL RECURSO)

7. CLASIFICACIÓN
• LAN (LOCAL AREA NETWORK). SON PEQUEÑAS REDES QUE OCUPAN
UNA HABITACIÓN O A LO SUMO DISTINTAS HABITACIONES EN UN
MISMO EDIFICIO. SON REDES DE USO PRIVADO.
• MAN (METROPOLITAN AREA NETWORK). SON REDES QUE PUEDEN
ABARCAR UNA CIUDAD ENTERA NO SUPERANDO LA DISTANCIA
ENTRE EQUIPOS MÁS DE LA DECENA DE KILOMETROS.
– UNA MAN ESTÁ COMPUESTA POR SWITCH (CONMUTADORES) O
ROUTERS CONECTADOS ENTRE SÍ MEDIANTE CONEXIONES DE
ALTA VELOCIDAD (GENERALMENTE CABLES DE FIBRA ÓPTICA).
– EJ: LA RED ENTRE LAS DISTINTAS SUCURSALES DE UNICAJA EN
VERA.
• WAN (WIDE AREA NETWORK). REDES DE AMPLIO ALCANCE QUE
CUBREN DISTANCIAS DE HASTA MILES DE KILÓMETROS. LA MÁS
CONOCIDA ES INTERNET. LAS HAY DE DOS TIPOS:
» TIPO PRIVADO.
» TIPO PÚBLICO.
– ESTE TIPO DE REDES NECESITA UN PROVEEDOR DE SERVICIOS
DE INTERNET (ISP) [TELEFONICA, TERRA, JAZZTEL, ONO, ETC]
PARA LA CONEXIÓN QUE PROPORCIONA INFORMACIÓN
NECESARIA PARA LLEVAR A CABO LA CONEXIÓN.

8. CONFIGURACIÓN DE LA RED
• HAY QUE CONFIGURAR EL ACCESO DE UN EQUIPO
A LA RED O A INTERNET.
• UNA VEZ QUE TENEMOS LOS DATOS
SUMINISTRADOS POR EL ISP(IP DEL EQUIPO, IP DE
LA PUERTA DE ENLACE(ROUTER), IP DE LOS DNS)
DEBEMOS REALIZAR LOS SIGUIENTES PASOS:

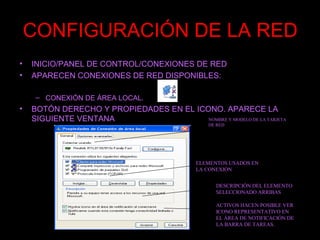

9. CONFIGURACIÓN DE LA RED
• INICIO/PANEL DE CONTROL/CONEXIONES DE RED
• APARECEN CONEXIONES DE RED DISPONIBLES:
– CONEXIÓN DE ÁREA LOCAL.
• BOTÓN DERECHO Y PROPIEDADES EN EL ICONO. APARECE LA
SIGUIENTE VENTANA NOMBRE Y MODELO DE LA TARJETA
DE RED
ELEMENTOS USADOS EN
LA CONEXIÓN
DESCRIPCIÓN DEL ELEMENTO
SELECCIONADO ARRIBAS
ACTIVOS HACEN POSIBLE VER
ICONO REPRESENTATIVO EN
EL ÁREA DE NOTIFICACIÓN DE
LA BARRA DE TAREAS.

10. CONGIGURACIÓN DEL
PROTOCOLO TCP/IP
PROTOCOLO ES EL CONJUNTO DE NORMAS QUE PERMITEN
ESTABLECER LA CONEXIÓN ENTRE EQUIPOS O A INTERNET.
DIRECCIÓN IP (INTERNET PROTOCOL)
ESTÁ COMPUESTA POR CUATRO BYTES (182.168.3.24) CADA
UNO DE ELLOS PUEDE ESTAR COMPRENDIDO ENTRE 0 Y 255.
ESTA DIRECCIÓN ES ÚNICA PARA CADA EQUIPO CONECTADO A
LA RED.
LAS QUE COMUNICAN A UN EQUIPO EN UNA RED SON PRIVADAS
Y LAS QUE LO COMUNICAN A INTERNET SON PÚBLICAS.
EN AMBOS CASOS PUEDEN SER:
ESTÁTICAS: ES FIJA PARA CADA ORDENADOR.
DINÁMICA: SE ASIGNA POR DHCP (PROTOCOLO DE
CONFIGURACIÓN DINÁMICA DE ANFITRIÓN), ES DECIR
AUTOMÁTICAMENTE CADA VEZ QUE SE CONEC TA EL
EQUIPO.
LAS DIRECCIONES IP QUE NOS SUMINISTRAS LOS ISP SON
PÚBLICAS Y DINÁMICAS (DEBIDO A QUE EN LA ACTUALIDAD HAY
MÁS USUARIOS QUE DIRECCIONES DISPONIBLES) YA QUE NO
TODOS LOS USUARIOS SE CONECTAN A LA VEZ.

11. ¿CÓMO COMPARTIR ARCHIVOS Y
CARPETAS?
SOBRE EL OBJETO CREADO SE PULSA EL BOTÓN SECUNDARIO
DEL RATÓN Y SE SELECCIONA PROPIEDADES Y SE PULSA EN LA
PESTAÑA COMPARTIR O BIEN SE SELECCIONA CON EL BOTÓN
SECUNDARIO DEL RATÓN SOBRE LA CARPETA A COMPARTIR EN
LA OPCIÓN COMPARTIR Y SEGURIDAD.
HAY DOS FORMAS DE COMPARTIR:
CON OTROS USUARIOS DENTRO DEL MISMO ORDENADOR-
RECORDAR QUE DEBÍAMOS DEPOSITAR LA CARPETA A
COMPARTIR EN LA CARPETA ARCHIVOS COMPARTIDOS QUE
TENEMOS EN MIPC.
CON OTROS EQUIPOS DENTRO DE MI RED DEBEMOS
ACTIVAR LA CASILLA DE LA VENTANA EN LA QUE ESTAMOS QUE
PONE COMPARTIR ESTA CARPETA EN LA RED. PARA LIMITAR LA
COMPARTICIÓN A UNOS CUANTOS USUARIOS DE LA RED
PODEMOS PONER CONTRASEÑA.

12. DIRECCIÓN DE SERVIDOR
DNS
SON SERVIDORES QUE TRADUCEN LAS DIRECCIONES IP A
NOMBRE CON LOS QUE NOS ES MÁS FACIL TRABAJAR.
ES LO MISMO ESCRIBIR EN EL NAVEGADOR LA DIRECCIÓN IP
213.4.130.210 QUE SU CORRESPONDIENTE DNS WWW.TERRA.ES
PARA VER LA IP DE UNA DIRRECCIÓN WEB DESDE LA CONSOLA
DE WINDOWS REALIZAR LO SIGUIENTE:
INICIO/ACCESORIOS/SIMBOLO DEL SISTEMA
O
INICIO/EJECUTAR/CMD
ESCRIBIR EL COMANDO PING Y LA DIRRECCIÓN WEB DAR AL
INTRO
PARA VER LAS CARACTERISTICAS DE TU IP Y PODER
NODIFICARLAS REALIZA LOS MISMOS PASOS QUE EN EL PUNTO
DE LA CONFIGURACIÓN(MIRA LA IMAGEN Y ACTIVA EL
TCP/IPPROPIEDADES)

13. GRUPO DE TRABAJO
DENTRO DE UNA RED PODEMOS TENER EQUIPOS
DEFINIDOS POR GRUPOS, DE FORMA QUE SE VEAN Y
COMPARTAN RECURSOS ENTRE ELLOS.
PARA QUE UN ORDENADOR ESTÉ DENTRO DE UN
GRUPO ES NECESARIO ASIGNARLE EL NOMBRE DEL
GRUPO Y ADEMÁS UN NOMBRE_EQUIPO ESPECÍFICO
QUE LO IDENTIFICA DE LOS DEMÁS NO PUDIENDO
HABER DOS EQUIPOS CON EL MISMO NOMBRE, SI
ESTO OCURRIERA EL SISTEMA NOS AVISARÍA DE
INMEDIATO.
PARA ASIGNAR UN EQUIPO A UN GRUPO Y PONERLE
NOMBRE SE HACE DESDE LAS PROPIEDADES DE MI
PC.
ARCHIVO/PROPIEDADES
INICIO/MIPC
BOTON DERECHO RATÓN/PROPIEDADES

14. GRUPO DE TRABAJO
PESTAÑA NOMBRE DEL
EQUIPO
NOMBRE
DEL EQUIPO
DESCRIPCIÓN
DEL EQUIPO
QUE PUEDE
COINCIDIR CON
EL NOMBRE
PARA CAMBIAR
EL NOMBRE
DEL EQUIPO O
DEL GRUPO DE
TRABJO

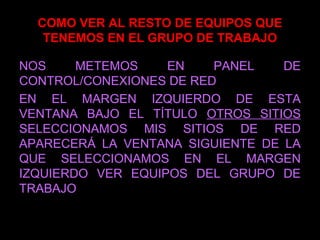

15. COMO VER AL RESTO DE EQUIPOS QUE
TENEMOS EN EL GRUPO DE TRABAJO
NOS METEMOS EN PANEL DE
CONTROL/CONEXIONES DE RED
EN EL MARGEN IZQUIERDO DE ESTA
VENTANA BAJO EL TÍTULO OTROS SITIOS
SELECCIONAMOS MIS SITIOS DE RED
APARECERÁ LA VENTANA SIGUIENTE DE LA
QUE SELECCIONAMOS EN EL MARGEN
IZQUIERDO VER EQUIPOS DEL GRUPO DE
TRABAJO

16. Seleccionar
esta opción
APARECERÁ UNA VENTANA CON LOS ICONOS REPRESENTATIVOS DE CADA
EQUIPO QUE HAY DENTRO DE TU RED Y EN TU GRUPO DE TRABAJO CON EL
NOMBRE DESCRIPTIVO QUE SE LE DIO AL EQUIPO Y ENTRE PARÉNTESIS EL
NOMBRE DE DICHO EQUIPO.
SI PICHAMOS SOBRE CUALQUIERA DE ELLOS VEREMOS LOS RECURSOS
QUE TIENE A DISPOSICIÓN DEL RESTO DE EQUIPOS DE SU GRUPO

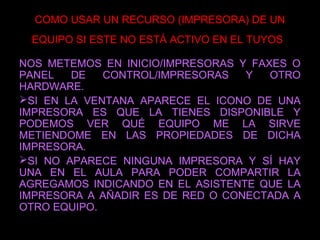

17. COMO USAR UN RECURSO (IMPRESORA) DE UN
EQUIPO SI ESTE NO ESTÁ ACTIVO EN EL TUYOS
NOS METEMOS EN INICIO/IMPRESORAS Y FAXES O
PANEL DE CONTROL/IMPRESORAS Y OTRO
HARDWARE.
SI EN LA VENTANA APARECE EL ICONO DE UNA
IMPRESORA ES QUE LA TIENES DISPONIBLE Y
PODEMOS VER QUÉ EQUIPO ME LA SIRVE
METIENDOME EN LAS PROPIEDADES DE DICHA
IMPRESORA.
SI NO APARECE NINGUNA IMPRESORA Y SÍ HAY
UNA EN EL AULA PARA PODER COMPARTIR LA
AGREGAMOS INDICANDO EN EL ASISTENTE QUE LA
IMPRESORA A AÑADIR ES DE RED O CONECTADA A
OTRO EQUIPO.
