El documento habla sobre los diferentes tipos de dispositivos de red como el hub, switch, cableado estructurado, ponchado de cables UTP, direcciones IP, tarjetas inalámbricas, tarjetas USB para Wi-Fi y enrutadores inalámbricos. Explica las funciones básicas de cada dispositivo y cómo se usan para establecer una red LAN-WLAN.

1. Nombre: Darwin PalateTema:Instalación y configuración de un red LAN – WLAN 1ro Sistemas “A”

2. El Hub El hub (concentrador) es el dispositivo de conexión más básico. Es utilizado en redes locales con un número muy limitado de máquinas. No es más que una toma múltiple RJ45 que amplifica la señal de la red (base 10/100). En este caso, una solicitud destinada a una determinada PC de la red será enviada a todas las PC de la red. Esto reduce de manera considerable el ancho de banda y ocasiona problemas de escucha en la red.

3. El Switch El Switch (o conmutador) trabaja en las dos primeras capas del modelo OSI, es decir que éste distribuye los datos a cada máquina de destino, mientras que el hub envía todos los datos a todas las máquinas que responden. Concebido para trabajar en redes con una cantidad de máquinas ligeramente más elevado que el hub, éste elimina las eventuales colisiones de paquetes (una colisión aparece cuando una máquina intenta comunicarse con una segunda mientras que otra ya está en comunicación con ésta…, la primera reintentará luego).

4. Cableado estructurado Es el sistema colectivo de cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio o campus. Las características e instalación de estos elementos se debe hacer en cumplimiento de estándares para que califiquen como cableado estructurado. El apego de las instalaciones de cableado estructurado a estándares trae consigo los beneficios de independencia de proveedor y protocolo (infraestructura genérica), flexibilidad de instalación, capacidad de crecimiento y facilidad de administración. El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3. No obstante, también puede tratarse de fibra óptica o cable coaxial.

5. Ponchado de cable UTP PONCHADO DE UN CABLE UTP CATEGORIA 5 Primer paso: Pelar el cable, dejarlos sobresalir por lo menos 1cm de la cubierta protectora y desenrollarlos. Segundo paso: en este caso se ordenaran por la norma 568 A Tercer paso: inserto los cables en el conector RJ45 teniendo especial cuidado De que no se vallan a cambiar el orden de los colores. Cuarto paso: ponchar el conector co la herramienta especial. Asideven quedar los conectores RJ45 Por ultimo se debe testear el cable

6. Direcciones IP Una dirección IP es una etiqueta numérica que identifica, de manera lógica y jerárquica, a una interfaz (elemento de comunicación/conexión) de un dispositivo (habitualmente una computadora) dentro de una red que utilice el protocolo IP (Internet Protocol), que corresponde al nivel de red del protocolo TCP/IP. Dicho número no se ha de confundir con la dirección MAC que es un número hexadecimal fijo que es asignado a la tarjeta o dispositivo de red por el fabricante, mientras que la dirección IP se puede cambiar. Esta dirección puede cambiar 2 ó 3 veces al día; y a esta forma de asignación de dirección IP se denomina dirección IP dinámica (normalmente se abrevia como IP dinámica). Los sitios de Internet que por su naturaleza necesitan estar permanentemente conectados, generalmente tienen una dirección IP fija (comúnmente, IP fija o IP estática), esta, no cambia con el tiempo. Los servidores de correo, DNS, FTP públicos y servidores de páginas web necesariamente deben contar con una dirección IP fija o estática, ya que de esta forma se permite su localización en la red. A través de Internet, los ordenadores se conectan entre sí mediante sus respectivas direcciones IP. Sin embargo, a los seres humanos nos es más cómodo utilizar otra notación más fácil de recordar, como los nombres de dominio; la traducción entre unos y otros se resuelve mediante los servidores de nombres de dominio DNS. Existe un protocolo para asignar direcciones IP dinámicas llamado DHCP (Dynamic Host ConfigurationProtocol).

7. Tarjetas inalámbricaso wireless Wireless (inalámbrico o sin cables) es un término usado para describir las telecomunicaciones en las cuales las ondas electromagnéticas (en vez de cables) llevan la señal sobre parte o toda la trayectoria de la comunicación. Algunos dispositivos de monitorización, tales como alarmas, emplean ondas acústicas a frecuencias superiores a la gama de audiencia humana; éstos también se clasifican a veces como wireless. Los primeros transmisores sin cables vieron la luz a principios del siglo XX usando la radiotelegrafía (código Morse). Más adelante, como la modulación permitió transmitir voces y música a través de la radio, el medio se llamóradio. Con la aparición de la televisión, el fax, la comunicación de datos, y el uso más eficaz de una porción más grande del espectro, se ha resucitado el término wireless.

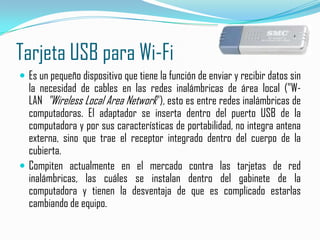

8. Tarjeta USB para Wi-Fi Es un pequeño dispositivo que tiene la función de enviar y recibir datos sin la necesidad de cables en las redes inalámbricas de área local ("W-LAN "Wireless Local Area Network"), esto es entre redes inalámbricas de computadoras. El adaptador se inserta dentro del puerto USB de la computadora y por sus características de portabilidad, no integra antena externa, sino que trae el receptor integrado dentro del cuerpo de la cubierta. Compiten actualmente en el mercado contra las tarjetas de red inalámbricas, las cuáles se instalan dentro del gabinete de la computadora y tienen la desventaja de que es complicado estarlas cambiando de equipo.

9. Enrutador inalámbrico (RouterWiFi.) El enrutador (calco del inglés router), direccionador, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red) del modelo OSI. Un enrutador es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la mejor ruta que debe tomar el paquete de datos.

10. Bibliografia http://es.kioskea.net/faq/656-redes-concentrador-hub-conmutador-switch-y-router http://es.wikipedia.org/wiki/Cableado_estructurado http://www.scribd.com/doc/6319293/Ponchado-de-Un-Cable-Utp-Categoria-5 http://es.wikipedia.org/wiki/Direcci%C3%B3n_IP http://www.masadelante.com/faqs/wireless
