Una red local o LAN es la interconexión de computadoras y periféricos dentro de un edificio o área de 200 metros. Incluye el hardware y software necesarios para conectar dispositivos y compartir información. Para crear una LAN, se debe diseñar un diagrama de la ubicación de los equipos, determinar el hardware de cada uno, elegir un servidor principal y comprar los adaptadores, cables y otros componentes necesarios para conectarlos y compartir recursos.

1. L.A.N P o r : m o n i q i e e t t OB Como hacer una red !!

2. LAN….(Red De Area Local) Una red de área local, red local o LAN (del inglés local area network) es la interconexión de varias computadoras y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, con repetidores podría llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de computadoras personales y estaciones de trabajo en oficinas, fábricas, etc. El término red local incluye tanto el hardware como el software necesario para la interconexión de los distintos dispositivos y el tratamiento de la información.

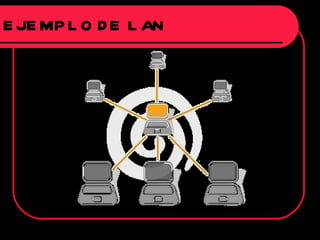

3. EJEMPLO DE LAN

4. Diseñar la Red: Dibuje un diagrama de la casa o la oficina donde se encuentra cada equipo e impresora. O bien, puede crear una tabla donde figure el hardware que hay en cada equipo. Determinar que tipo de Hardware tiene cada equipo, en caso de usar equipos ya establecidos en la empresa u oficina: Junto a cada equipo, anote el hardware, como módems y adaptadores de red, que tiene cada equipo. Elegir el servidor o (HOST) determinado para la conexión con las estaciones de trabajo: Elija el equipo HOST para Conexión compartida a Internet. Determinar el tipo de adoptadores de Red, que necesita para su Red domestica o de oficina: Determine el tipo de adaptadores de red que necesita para su red doméstica o de pequeña oficina. Como hacer una conexión LAN?

5. Determinar el tipo de adoptadores de Red, que necesita para su Red domestica o de oficina: Determine el tipo de adaptadores de red que necesita para su red doméstica o de pequeña oficina. Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red, concentradores y cables: Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red, concentradores y cables. Medición del espacio entre las Estaciones de Trabajo y El servidor: En este espacio se medirá las distancia que existe entre las Estaciones de Trabajo y el Servidor (HOST), con un Metro, esto se hace para evitar excederse en los metros establecidos para dicha construcción. Colocación de las canaletas Plástica: conexión y algunos contactos quedaran mas largos que otros. Bien proseguiremos a introducir el primer Par de de Cables

6. Para la colocación de las canaletas plástica simplemente tomaremos las medidas establecidas, Cortaremos las Canaletas, Colocaremos los Ramplus en la Pared y Atornillaremos las Canaletas Plásticas con los Tornillos Tira fondo. Medición del Cableado: En esta parte aremos el mismo procedimiento que con las Canaletas, Tomaremos las medidas del Cableado para evitar el exceso de Cables entre loa Estaciones de Trabajo. Conexión del Cableado a los Conectores: En la conexión para los conectores necesitaremos: El Cable Conectar, Los Conectores RJ45 y un Ponchador. El Primer paso será Tomar el Cable colocarlo al final del Ponchador, luego procederemos a desgarrarlo (Pelarlo), el siguiente paso será cortarlo en línea recta es decir todos deben quedar parejos, ya que si esto no sucede tendremos una mala

7. Normativa para la conexión de los Cables

8. Configuración de las Tarjetas de Red: Para la conexión de la tarjeta de Red comenzaremos con el primer paso, Daremos un clip en la Barra del Menú de Inicio. Ubicamos el puntero delMouse en la solapa de Panel de Control y damos un Clip.

9. A Continuación ubicaremos el Incono de Agregar Nuevo Hardware, Aremos un doble Clip para Abrir el Menú Agregar Nuevo Hardware.

10. De allí en adelante sigue los procedimientos que te indica el Computador. Nota: Actualmente las nuevas Plataformas de Windows detectan Automáticamente las Tarjetas de Red no hace falta configurarlas a menos que dicha plataforma no contenga el Controlador Requerido para dicha Tarjeta. Configuración del HOST a Internet: Para la conexión del Servidor a la Gran Red (Internet), debemos realizar los siguientes pasos: 1 – Dar un Clip en el Botón Inicio 2 – Ubicarnos sobre Panel de Control, daremos doble Clip 3 – Una vez allí nos posesionaremos sobre el Incono Opciones de Internet, daremos doble Clip. 4 – Luego saldrá un apequeña Ventana, ubícate sobre la solapa que dice; Conexiones.

11. Daremos doble Clip, Aparecerá otra pantalla que te pedirá la Información de la Ubicación.

12. Luego de haber completado el cuadro de dialogo daremos un Clip en Aceptar para continuar con la Instalación. El siguiente cuadro te muestra la diferentes conexiones que puedes utilizar, le daremos un Clip en Siguiente

13. En este espacio te dará cuatro Opciones que son: 1 – Conectarse a Internet 2 – Conectarse a la Red de mi lugar de Trabajo 3 – Configurar una Red domestica o de Oficina pequeña 4 – Configurar una Conexión Avanzada Solamente tomaremos la primera Opción que es Conectarse a Internet La siguiente parte es fundamental ya que la serie de opciones son de vital importancia, te dará tres opciones que son las siguientes. 1 – Elegir una lista de proveedores de Servicios de Internet 2 – Establecer mi Conexión Manualmente 3 – Usar el CD que tengo de un proveedor de servicios Internet (ISP). Recordemos que esto es según el servicio que tengas disponible

14. Luego de haber tomado la decisión daremos un Clip en Siguiente para continuar con la conexión. Luego que aparezca el siguiente cuadro daremos un Clip en finalizar Instalación para terminar.

15. Configuración del Servidor (HOST), Dirección IP, Mascara de Subred, Puerta de Enlace e Internet: La configuración de HOST es muy sencilla solamente de vemos proporcionar algunos códigos o protocolos que nos exige el computador para comenzar a programar nuestro servido así como las Estaciones de trabajo. Seamos muy cuidadosos ya que un pequeño error nos costaría mucho tiempo y un mal funcionamiento, podría traer graves consecuencias como un (Colapso). A continuación abriremos en la barra de menú Inicio daremos un Clip en la Solapa de Panel de Control.

16. Una vez hecho esto ubicaremos el Incono de Conexiones de Red. Daremos doble Clip.

17. PANEL DE CONTROL Abre el Panel de control, haz doble clic en “Conexiones de red”, luego clic derecho sobre “Conexión de área local” y selecciona “Propiedades” En la ventana conexión de área local podrás ver los diferentes tipos de protocolo instalados. Para que puedas compartir tus archivos, jugar en red, utilizar las impresoras, es necesario que estos protocolos estén instalados: Cliente de red de Microsoft Compartir archivos e impresoras para redes de Microsoft Planificador de paquetes QoS Protocolo de Internet TCP/IP En caso de que falte alguno de estos protocolos, haz clic en “Instalar…” y agrégalo. Ahora configuraremos las direcciones IP de cada PC, debemos seleccionar el “Protocolo de Internet TCP/IP” y luego seleccionar “Propiedades”. A cada PC debemos asignarle una dirección IP, esto puede ser hecho de manera automática o de preferencia manualmente . Por lo general les asignaremos estas direcciones:

18. PC n°1 Dirección IP: 192.168.0.1 Máscara de subred: 255.255.255.0 PC n°2 Dirección IP: 192.168.0.2 Máscara de subred: 255.255.255.0 Dejamos las DNS en automático. Haz clic en Aceptar para cerrar la ventana Ahora debemos comprobar que los dos PCs efectivamente pertenecen al mismo grupo de trabajo. Para ello, hacemos clic derecho en Mi PC y seleccionamos “Propiedades”. En la pestaña “Nombre de equipo”, verás el nombre del PC así como el grupo de trabajo en el que se encuentra. Haz clic en “ID de red” para modificar el grupo de trabajo, es preferible que los dos PCs estén en el mismo grupo de trabajo

19. La etapa siguiente consiste en comprobar que los dos PC se comuniquen bien. Para ello, Abre el prompt (ventana MS-DOS de win 98): ve a Inicio/Ejecutar y escribe “cmd” (sin comillas) En el PC no 1, escribe el comando "ping 192.168.0.2" que permite comprobar que el PC no1 ve al no2. Luego prueba "ping nombredelPC2". En el PC no2, escribe el comando "ping 192.168.0.1" que permite comprobar que el PC no2 ve al no1. Luego prueba "ping nombredelPC1". El comando "Ipconfig /all" nos permite conocer la configuración de red del PC si has puesto todo en automático. La etapa siguiente consiste en compartir las carpetas de cada PC, haz clic derecho sobre la carpeta que deseas compartir, selecciona “Compartir”, dale un nombre a la carpeta con el que será visto en la red. Haz clic derecho sobre el icono “Mis sitios de red” en el escritorio luego selecciona “Explorar” (Importante: Hay diferencia entre Explorar y Abrir), haz clic en “Toda la red”, luego en el grupo de trabajo, de este modo podrás ver los PCs así como todas las carpetas y archivos que comparten.
