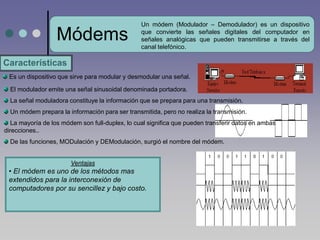

2. Un módem (Modulador – Demodulador) es un dispositivo
Módems que convierte las señales digitales del computador en
señales analógicas que pueden transmitirse a través del
canal telefónico.
Características
Es un dispositivo que sirve para modular y desmodular una señal.
El modulador emite una señal sinusoidal denominada portadora.
La señal moduladora constituye la información que se prepara para una transmisión.
Un módem prepara la información para ser transmitida, pero no realiza la transmisión.
La mayoría de los módem son full-duplex, lo cual significa que pueden transferir datos en ambas
direcciones..
De las funciones, MODulación y DEModulación, surgió el nombre del módem.
Ventajas
• El módem es uno de los métodos mas
extendidos para la interconexión de
computadores por su sencillez y bajo costo.

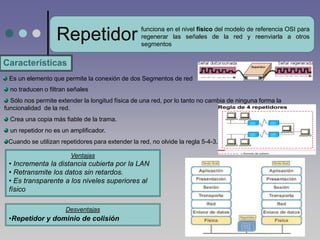

3. funciona en el nivel físico del modelo de referencia OSI para
Repetidor regenerar las señales de la red y reenviarla a otros
segmentos
Características
Es un elemento que permite la conexión de dos Segmentos de red
no traducen o filtran señales
Sólo nos permite extender la longitud física de una red, por lo tanto no cambia de ninguna forma la
funcionalidad de la red.
Crea una copia más fiable de la trama.
un repetidor no es un amplificador.
Cuando se utilizan repetidores para extender la red, no olvide la regla 5-4-3.
Ventajas
• Incrementa la distancia cubierta por la LAN
• Retransmite los datos sin retardos.
• Es transparente a los niveles superiores al
físico
Desventajas
•Repetidor y dominio de colisión

4. Es regenerar y retemporizar las señales de
Hub red, utilizando un proceso denominado concentración
Características
hub también se denomina repetidor multipuerto
Las razones por las que se usan los hubs son crear un punto de
conexión central para los medios de cableado y aumentar la confiabilidad
de la red
los hubs se especifican en activos o pasivos e Inteligentes y no
inteligentes
Clasificación
Grupo de Trabajo Intermedio Principal
Ventajas
• Punto de conexión central
• Conocido como HUB asociado al estándar lOBaseT
• El paquete transmitido se repite hacia todos los
puertos
Desventajas
• Dominio de colisión
• es vulnerable

5. Es regenerar y retemporizar las señales de red,
Hub utilizando un proceso denominado concentración

6. trabajan a nivel de enlace de datos del modelo
Puente de referencia OSI
Características
Pueden dividir una red grande en segmentos mas pequeños
Retransmite tramas entre dos LAN originalmente separadas.
Al contrario de los repetidores, los puentes contiene lógica
que permite separar el trafico de cada segmento
Reducir los cuellos de botella del tráfico resultantes de un número
excesivo de equipos conectados.
Puentes Simples
Tipos de puentes Puentes Multipuertos
Puentes Transparente

7. trabajan a nivel de enlace de datos del modelo
Puente de referencia OSI
Realiza tres funciones importantes:
• APRENDER: cuando se enciende, el puente aprende
la topología de la red y las direcciones de los
dispositivos de todas las redes que están conectadas.
Mediante la observación de la dirección de origen y
destino de los paquetes, el puente se encarga de
aprender lo que hay en la red, creando la TABLA DE
DIRECCIONES (Gráfico)
• FILTRAR: basándose en la Tabla de Decisiones
cuando se recibe un paquete, el puente lee la dirección
destino y busca en la tabla esa dirección, si la
encuentra se envían los datos a través del puerto
correspondiente
• ENVIAR: las tramas destinadas a la red remota.

8. trabajan a nivel de enlace de datos del modelo
Puente de referencia OSI
Ventajas Desventajas
:
Fiabilidad. Utilizando bridges se segmentan las redes Son ineficientes en grandes interconexiones
de forma que un fallo sólo imposibilita las de redes, debido a la gran cantidad de tráfico
comunicaciones en un segmento. administrativo que se genera.
Eficiencia. Segmentando una red se limita el tráfico por Pueden surgir problemas de temporización
segmento, no influyendo el tráfico de un segmento en el cuando se encadenan varios bridges.
de otro. Pueden aparecer problemas de saturación de
Seguridad. Creando diferentes segmentos de red se las redes por tráfico de difusión
pueden definir distintos niveles de seguridad para
acceder a cada uno de ellos, siendo no visible por un
segmento la información que circula por otro.
Dispersión. Cuando la conexión mediante repetidores
no es posible debido a la excesiva distancia de
separación, los bridges permiten romper esa barrera de
distancias.

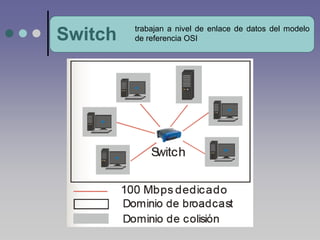

9. trabajan a nivel de enlace de datos del modelo
Switch de referencia OSI
Características
El switch se denomina puente multipuerto
toman decisiones basándose en las direcciones MAC
y los hubs no toman ninguna decisión
El propósito del switch es concentrar la
conectividad, haciendo que la transmisión de datos sea
más eficiente.
tienen la funcionalidad y la capacidad principal de
dedicar todo el ancho de banda de forma exclusiva a
cualquier comunicación entre sus puertos
pueden dar servicio tanto a puestos de trabajo
personales como a segmentos de red

10. trabajan a nivel de enlace de datos del modelo
Switch de referencia OSI

11. trabajan a nivel de red del modelo de referencia
Routers OSI
El propósito de un router es examinar los paquetes entrantes (datos de la capa 3),
elegir cuál es la mejor ruta para ellos a través de la red y luego conmutarlos hacia
el puerto de salida adecuado. Los routers son los dispositivos de regulación de
tráfico más importantes en las redes de gran envergadura. Permiten que
prácticamente cualquier tipo de computador se pueda comunicar con otro
computador en cualquier parte del mundo. Aunque ejecutan estas funciones
básicas, los routers también pueden ejecutar muchas de las otras tareas.

12. trabajan a nivel de red del modelo de referencia
Routers OSI
El ruteador realiza dos funciones basicas:
El ruteador es responsable de crear y mantener
tablas de ruteo para cada capa de protocolo de
red, estas tablas son creadas ya sea
estáticamente o dinámicamente.
De esta manera el ruteador extrae de la capa
de red la dirección destino y realiza una
decisión de envio basado sobre el contenido de
la especificación del protocolo en la tabla de
ruteo.
La inteligencia de un ruteador permite seleccionar
la mejor ruta, basandose sobre diversos
factores, más que por la direccion MAC
destino. Estos factores pueden incluir la cuenta
de saltos, velocidad de la linea, costo de
transmisión, retrazo y condiciones de tráfico.

13. Segmentando con
Switches y Ruteadores
Probablemente el área de mayor confusión sobre switch y ruteador, es su habilidad
para segmentar la red y operar en diferentes capas del modelo OSI, permitiendo
asi, un tipo único de diseño de segmentación.

14. Gateway (Compuerta-pasarela)
Una pasarela consiste en una computadora u otro dispositivo que actúa como
traductor entre dos sistemas que no utilizan los mismos protocolos de
comunicaciones, formatos
de estructura de datos, lenguajes y/o arquitecturas. Una pasarela no es como un
puente, que simplemente transfiere la información entre dos sistemas sin realizar
conversión. Una pasarela modifica el empaquetamiento de la información o su
sintaxis para acomodarse al sistema destino. Su trabajo está dirigido al nivel más
alto de la referencia OSI
Los gateways tienen mayores capacidades que los routers y los bridges porque no
sólo conectan redes de diferentes tipos, sino que también aseguran que los datos de
una red que transportan son compatibles con los de la otra red. Conectan redes de
diferentes arquitecturas procesando sus protocolos y permitiendo que los
dispositivos de un tipo de red puedan comunicarse con otros dispositivos de otro tipo
de red.
