Este documento presenta el plan de estudios de la asignatura Protocolos de Redes de Computadoras en la Facultad de Matemática Aplicada de la Universidad Católica de Santiago del Estero para el año 2008, incluyendo las fechas de parciales, temas a cubrir como protocolos TCP/IP, IPX/SPX y NetBeui, y organización general de la cátedra.

1. Protocolos Tecnicatura en Redes de Computadoras Facultad de Matemática Aplicada Universidad Católica de Santiago del Estero Año 2008 U.C.S.E. Protocolos

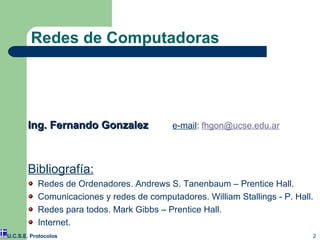

2. Redes de Computadoras Ing. Fernando Gonzalez e-mail : [email_address] Bibliografía: Redes de Ordenadores. Andrews S. Tanenbaum – Prentice Hall. Comunicaciones y redes de computadores. William Stallings - P. Hall. Redes para todos. Mark Gibbs – Prentice Hall. Internet. U.C.S.E. Protocolos

3. Redes de Computadoras-Parciales 1º Parcial: Viernes 26 de Septiembre Clase de consulta Lunes 22 de septiembre 2º Parcial: Viernes 24 de Octubre Clase de consulta Lunes 20 de octubre Recuperatorio: Viernes 31 de Octubre Clase de consulta Lunes 27 de octubre U.C.S.E. Protocolos

4. Redes de Computadoras Organización de la cátedra Protocolos : TCP/IP, IPX/SPX, NetBeui. 1º parte Protocolo TCP/IP, conceptos generales, comparación con el modelo OSI, protocolo IP, protocolos de la capa de Internet del modelo TCP/IP. Temas del 1º parcial. 2º parte Protocolo de la capa de transporte del modelo TCP/IP: TCP y UDP, protocolo de la capa de Aplicación del modelo TCP/IP, protocolos IPX/SPX, protocolo NetBeui. Temas del 2º parcial. U.C.S.E. Protocolos

5. Repaso U.C.S.E. Protocolos

6. Repaso U.C.S.E. Protocolos

7. Repaso U.C.S.E. Protocolos

8. Protocolos Un protocolo es una descripción formal de un conjunto de reglas y convenciones que rigen un aspecto particular de cómo los dispositivos de una red se comunican entre sí. U.C.S.E. Protocolos

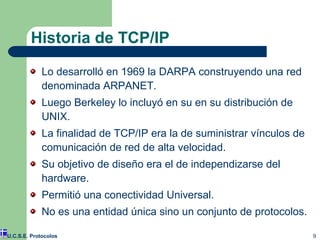

9. Historia de TCP/IP Lo desarrolló en 1969 la DARPA construyendo una red denominada ARPANET. Luego Berkeley lo incluyó en su en su distribución de UNIX. La finalidad de TCP/IP era la de suministrar vínculos de comunicación de red de alta velocidad. Su objetivo de diseño era el de independizarse del hardware. Permitió una conectividad Universal. No es una entidad única sino un conjunto de protocolos. U.C.S.E. Protocolos

10. OSI y TCP/IP U.C.S.E. Protocolos

11. OSI y TCP/IP U.C.S.E. Protocolos

12. Protocolos en el modelo TCP/IP U.C.S.E. Protocolos

13. Protocolos en el modelo TCP/IP U.C.S.E. Protocolos

14. Protocolos en el modelo TCP/IP U.C.S.E. Protocolos

15. Protocolos en el modelo TCP/IP U.C.S.E. Protocolos

16. Protocolos en el modelo TCP/IP U.C.S.E. Protocolos Capas TCP/IP Aplicación Transporte Internet Interfaz de Red Telnet TCP FTP SMTP DNS RIP TFTP UDP IP ARP RARP ICMP Token Ring FDDI Ethernet Familia de protocolos TCP/IP

17. TCP/IP – Capa de Internet U.C.S.E. Protocolos

18. Capa de Internet - Objetivo U.C.S.E. Protocolos

19. Capa de Internet - Enrutamiento U.C.S.E. Protocolos

20. Prot. Enrutados vs. Enrutamiento U.C.S.E. Protocolos

21. IP - Internet Protocol Ubicado en la capa de Red del modelo OSI. Define el direccionamiento de paquetes de datos entre computadoras. Maneja el proceso de fragmentación y defragmentación de paquetes de datos. Responsable del enrutamiento de los paquetes, determina a donde será enviado y las rutas por donde irá. U.C.S.E. Protocolos

22. IP - Características Entrega no confiable de paquetes (pueden demorarse, enrutarse mal o perderse) No tiene control de flujo. Solo tiene suma de verificación para el encabezado del paquete y no para los datos. Protocolo no orientado a la conexión , ya que cada paquete se trata independiente de los otros. Tamaño máximo del paquete de 65.536 bytes. U.C.S.E. Protocolos

23. IP - Características U.C.S.E. Protocolos

24. IP - Encabezado U.C.S.E. Protocolos

25. IP - Encabezado U.C.S.E. Protocolos VERS Contiene la versión de IP en uso. El receptor debe verificar la versión para seguir adelante, si no puede manejar la versión descarta el paquete. HLEN Define la longitud total del Encabezado en palabras de 32 bits. El encabezado mas corto es de 5 palabras. Permite definir cuando termina el encabezado y cuando empiezan los datos. Tipo de Servicio Le da instrucciones a IP para procesar correctamente el paquete. Los tres primeros bits indican la importancia, a mayor valor más importante. Los tres bits siguientes controlan el retraso, el rendimiento y la confiabilidad. Los dos últimos bits no se utilizan. Nota: Por lo general este campo no es utilizado por las actuales implementaciones de TCP/IP Longitud Total Da la longitud total del paquete expresado en bytes, incluye el encabezado y los datos. La longitud máxima de un paquete es de 65.536 bytes. Identificación Contiene un número que es un identificador único creado por el nodo emisor. Este número es necesario para poder volver a ensamblar mensajes fragmentados. Señaladores Es un campo de 3 bits, el primero de los cuales no se utiliza. Los dos bits restantes son banderas conocidas como DF (no fragmentar) y MF (más fragmentos) los cuales controlan la fragmentación de los paquetes. Si la bandera DF está en 1, el paquete no se puede fragmentar bajo ninguna circunstancia, si el nodo actual no puede enviar el paquete sin fragmentarlo, el mismo será descartado y se enviará un mensaje de error al emisor. Si la bandera MF está en 1, el nodo receptor sabe que deberá esperar un conjunto de paquetes para luego ensamblarlos. El último fragmento tendrá su bandera MF en 0, para indicarle al dispositivo receptor que no espere más paquetes. Debido a que el orden de llegada de los fragmentos no se corresponde con el orden en que se enviaron, esta bandera se utiliza en conjunto con el campo Compensación de Fragmentos .

26. IP - Encabezado U.C.S.E. Protocolos Compensación de Fragmentos Contiene la localización del “submensaje”, contenido en el paquete actual, dentro del mensaje completo. Los desplazamientos se dan siempre en relación con el principio del mensaje. TTL (tiempo de vida) Es un contador que disminuye hasta llegar a cero. Al llegar a este punto el nodo actual descarta el paquete. Esta regla evita que los paquetes circulen sin fin a través de la red. Protocolo Contiene el número de identificación del protocolo de transporte con el cual se manejarán los mensajes una vez terminado el procesamiento IP. CCR del encabezado Para permitir un procesamiento más rápido de los paquetes, IP solo verifica el encabezado y no los datos. Esta verificación debe ser realizada en cada nodo por el que pasa el paquete, ya que el TTL cambia constantemente. Dirección IP origen Especifica el nodo emisor Dirección IP destino Especifica el nodo receptor Opciones IP Es optativo y su longitud es variable. Se lo utiliza generalmente para adicionarle seguridad a los paquetes. Relleno Se utiliza para asegurarse de que el encabezado del paquete siempre sea múltiplo de 32 bits. Datos Contiene información de las capas superiores

27. Dirección IP Utiliza una dirección de 32 bits , agrupados en 4 octetos separados por puntos y representados en forma decimal . Cada bit en el octeto tiene un peso binario. El valor mínimo de un octeto, en formato decimal, es de 0 y el máximo de 255. U.C.S.E. Protocolos

28. Dirección IP Contiene dos partes principales: Número de Red: identifica una red y debe ser asignado por InterNIC ( www.arin.net ) si la red es parte de Internet. De no ser así, puede ser asignado por el administrador de la red. Número de Host: identifica a un host dentro de la red y es asignado por el administrador de la red local. U.C.S.E. Protocolos

29. Dirección IP - Características Las direcciones IP se denominan direcciones lógicas. Tienen un direccionamiento Jerárquico. Representan una conexión de la máquina a la red y no la máquina misma. Existen dos tipos de direcciones especiales: Dirección de red : permite el enrutamiento entre router. Posee 0 binarios en todos los bits de la parte del Host. Por ej.: 172.16.0.0. Dirección de broadcast : permite enviar datos a todos los dispositivos de una red. Posee 1 binarios en todos los bits de la parte del Host. Por ej.: 172.16.255.255. U.C.S.E. Protocolos

30. Dirección IP - Características U.C.S.E. Protocolos

31. IP - Importancia del ID de Red Es importante entender el significado de la parte de la red IP que corresponde a la red. Los hosts de una red , sólo se pueden comunicar directamente con los dispositivos que tienen el mismo ID de red . Pueden compartir el mismo segmento físico, pero si tienen distintos números de red, generalmente no pueden comunicarse entre sí . Un ID de red habilita el router a colocar el paquete en el segmento de red apropiado, mientras que el ID de host ayuda al router a direccionar el paquete hacia el host específico en esa red . U.C.S.E. Protocolos

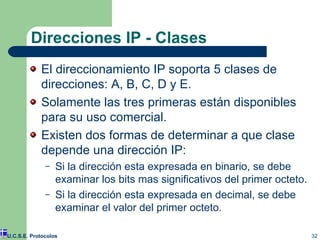

32. Direcciones IP - Clases El direccionamiento IP soporta 5 clases de direcciones: A, B, C, D y E. Solamente las tres primeras están disponibles para su uso comercial. Existen dos formas de determinar a que clase depende una dirección IP: Si la dirección esta expresada en binario, se debe examinar los bits mas significativos del primer octeto. Si la dirección esta expresada en decimal, se debe examinar el valor del primer octeto. U.C.S.E. Protocolos

33. Direcciones IP - Clase A Se reservan para grandes organizaciones con gran cantidad de hosts. Se asigna el primer octeto (8 bits) para la dirección de red y los 3 restantes (24 bits) para el host. La cantidad de hosts, que pueden tener cada una de las redes es de 2 24 (16.777.216) menos 2 . U.C.S.E. Protocolos

34. Dir. IP de Clase A - Identificación Cuando está escrito en formato binario, el primer bit es siempre 0 (desde 0 0000001 a 0 1111111). En formato decimal, el valor del primer octeto va desde 1 a 126. Nota: La red 127 también comienza con un bit en 0 pero esta reservado para funciones de evaluación del loop de prueba y diagnóstico . U.C.S.E. Protocolos

35. Direcciones IP de Clase A - Ejemplo U.C.S.E. Protocolos 120.5.6.89 Dirección de host: Dirección de red: Dir. de broadcast: 120.0.0.0 120.255.255.255

36. Direcciones IP - Clase B Se utilizan para redes de tamaño mediano. Se asignan los dos primeros octetos (16 bits) para la dirección de red y los 2 restantes (16 bits) para la dirección del host. La cantidad de hosts, que pueden tener cada una de las redes es 2 16 (65.536) menos 2. U.C.S.E. Protocolos

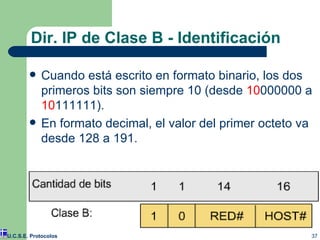

37. Cuando está escrito en formato binario, los dos primeros bits son siempre 10 (desde 10 000000 a 10 111111). En formato decimal, el valor del primer octeto va desde 128 a 191. Dir. IP de Clase B - Identificación U.C.S.E. Protocolos

38. Direcciones IP de Clase B - Ejemplo U.C.S.E. Protocolos 150.50.69.35 Dirección de host: Dirección de red: Dir. de broadcast: 150.50.0.0 150.50.255.255

39. Direcciones IP - Clase C Utilizada para redes de menor tamaño. Se asignan los tres primeros octetos (24 bits) para la dirección de red y el restantes (8 bits) para la dirección del host. La cantidad de hosts, que pueden tener cada una de las redes es 2 8 (256) menos 2. U.C.S.E. Protocolos

40. Dir. IP de Clase C - Identificación Cuando está escrito en formato binario, los tres primeros bits son siempre 110 (desde 110 00000 a 110 11111). En formato decimal, el valor del primer octeto va desde 192 a 223. U.C.S.E. Protocolos

41. Direcciones IP de Clase C - Ejemplo U.C.S.E. Protocolos 200.45.96.189 Dirección de host: Dirección de red: Dir. de broadcast: 200.45.96.0 200.45.96.255

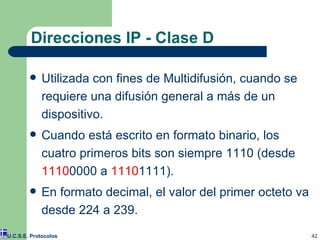

42. Direcciones IP - Clase D Utilizada con fines de Multidifusión, cuando se requiere una difusión general a más de un dispositivo. Cuando está escrito en formato binario, los cuatro primeros bits son siempre 1110 (desde 1110 0000 a 1110 1111). En formato decimal, el valor del primer octeto va desde 224 a 239. U.C.S.E. Protocolos

43. Direcciones IP - Clase E Utilizada de forma Experimental, para fines de investigación. Cuando está escrito en formato binario, los cuatro primeros bits son siempre 1111 (desde 1111 0000 a 1111 1111). En formato decimal, el valor del primer octeto va desde 240 a 254. U.C.S.E. Protocolos

44. Direcciones IP - Resumen U.C.S.E. Protocolos

45. Direcciones IP - Cuadro Resumen U.C.S.E. Protocolos

46. Dir. IP - Direcciones Privadas Son direcciones en cada clase de dirección IP que no están asignadas. Las direcciones privadas se utilizan en una red en la que no hay suficientes direcciones públicas disponibles. Cualquier paquete que posea una dirección destino dentro de uno de los intervalos de direcciones privadas NO se enrutará a través de Internet. U.C.S.E. Protocolos

47. Dir. IP - Direcciones Privadas U.C.S.E. Protocolos

48. Trabajo Práctico de direcciones IP Práctico U.C.S.E. Protocolos

49. Máscara de Subred El propósito de una máscara de subred, es ayudar a los host y routers a determinar la ubicación de la red en la que se pueda ubicar el host destino. Una máscara de subred tiene una longitud de 32 bits y posee 4 octetos, al igual que la dirección IP . La porción de red se componen exclusivamente de unos. La porción del host, se compone exclusivamente de ceros. U.C.S.E. Protocolos

50. Para determinar una máscara de subred se deben seguir los siguientes pasos: Expresar la dirección IP en forma binaria. Cambiar la porción de red por todos unos. Cambiar la porción del host por todos ceros. Convertir la expresión resultante, a notación decimal punteada. Máscara de Subred U.C.S.E. Protocolos

51. Máscara de Subred - Proceso AND Los hosts y routers utilizan el proceso “AND” para determinar si un host destino está ubicado o no en la misma red. En primer lugar, el host origen compara su propia dirección IP con su propia máscara de subred. Luego compara la dirección IP y la mascara de subred del destino. El resultado del segundo AND es la red en que está ubicado el host destino. Si las direcciones de red origen y destino son las mismas, se pueden comunicar directamente. Si los resultados son diferentes, origen y destino, se deben comunicar a través de routers intermedios. U.C.S.E. Protocolos

52. Máscara de subred - Ejemplo U.C.S.E. Protocolos El host “X” debe enviar datos al host “Y”. Definir: A que clase de red pertenecen los distintos host. Número de red. Máscara de subred para cada uno. Expresar en números binarios, el proceso AND, que realizan los host para calcular el envío. 200.1.1.5 200.1.2.8 X Y 200.1.1.1 200.1.2.1

53. División en Subredes La razón principal para usar una subred es reducir el tamaño de un dominio de broadcast . Las direcciones de subred incluyen la porción de red de Clase A, Clase B o Clase C además de un campo de subred y un campo de host . U.C.S.E. Protocolos El campo de subred y el campo de host se crean a partir de la porción de host original para toda la red .

54. División en Subredes Para crear una dirección de subred, un administrador pide “prestados” bits de la parte original de host y lo designa como campo de subred. La cantidad mínima de bits que se pueden pedir es 2. La cantidad máxima debe ser cualquier número de bits, que deje por lo menos 2 bits para el número de host. Clase A: máximo = 22 bits Clase B: máximo = 14 bits Clase C: máximo = 6 bits U.C.S.E. Protocolos

55. División en Subredes El número de bits prestados está especificado por la máscara de subred. Por ejemplo: Dir. IP: 172.16.1.5 M.S.: 255.255.255.0 Otra forma de notación consiste en agregar al final de la máscara de subred, la cantidad de bits tomados. Siguiendo el ejemplo anterior: M.S. 255.255.255.0 /24 U.C.S.E. Protocolos

56. División en Subredes El campo de subred siempre se ubica inmediatamente a continuación del número de red . Es decir, los bits que se pidieron prestados deben ser los primeros n bits del campo de host por defecto, donde n es el tamaño deseado del nuevo campo de subred . U.C.S.E. Protocolos

57. División en Subredes - Operación U.C.S.E. Protocolos

58. División en Subredes - Ejemplos Dir. IP: 130.108.3.105 M.S. : 255.255.255.0/24 Dir. IP: 130.108.3.105 M.S. : 255.255.254.0/23 Dir. IP: 192.168.1.13 M.S.: 255.255.255.252/30 Dir. IP: 192.168.1.13 M.S.: 255.255.255.248/29 U.C.S.E. Protocolos

59. Máscara de subred - Características Las direcciones de subred son asignadas localmente por el administrador de red. El mundo exterior considera a nuestra red como una red única y no posee conocimiento detallado acerca de nuestra estructura interna. Las redes que no están divididas en subredes, poseen una máscara de subred por defecto . Clase A: 255.0.0.0 Clase B: 255.255.0.0 Clase C: 255.255.255.0 U.C.S.E. Protocolos

60. Resolución de direcciones en LAN´s U.C.S.E. Protocolos

61. Protocolo ARP Para que los dispositivos se puedan comunicar, los dispositivos emisores necesitan tanto , las direcciones IP como las direcciones MAC , de los dispositivos destino . Cuando un host conoce la dirección IP del destino , pero no conoce su dirección MAC, utiliza el protocolo de resolución de direcciones (ARP) para solucionar este problema. ARP permite que un computador descubra la dirección MAC del computador destino, que está asociado con una dirección IP . U.C.S.E. Protocolos

62. Protocolo ARP Los host mantienen tablas, denominadas Tablas de Protocolo de Resolución de Direcciones , que contienen todas las direcciones MAC asociadas con sus respectivas direcciones IP. Las tablas ARP son secciones de la memoria RAM, en las cuales la memoria caché se mantiene automáticamente en cada uno de los dispositivos . El comando para visualizar la tabla es arp –a . U.C.S.E. Protocolos

63. ARP - Resolución de direcciones Cuando un origen determina la dirección IP de un destino, el origen consulta su tabla ARP a fin de ubicar la dirección MAC del destino. Si el origen encuentra una entrada en su tabla (dirección IP destino para dirección MAC destino), enlaza, o relaciona, la dirección IP con la dirección MAC y la usa para encapsular los datos. Si no puede ubicar una dirección MAC para el destino en su propia tabla ARP, el host inicia un proceso que se denomina petición ARP , que le permite descubrir cuál es la dirección MAC destino. Petición ARP : Un host genera un paquete de petición ARP y lo envía a todos los dispositivos de la red . Para esto, el origen usa una dirección de broadcast MAC ( FF-FF-FF-FF-FF-FF ). T odos los dispositivos de una red local reciben los paquetes , y son enviados a la capa de red para ser examinados. Si la dirección IP de un dispositivo concuerda con la dirección IP destino de la petición ARP, ese dispositivo responde enviando su dirección MAC al origen. Esto se denomina respuesta ARP . Una vez que el dispositivo origen recibe la respuesta ARP, extrae la dirección MAC del encabezado MAC y actualiza su tabla ARP. U.C.S.E. Protocolos

64. ARP - Resolución de direcciones U.C.S.E. Protocolos

65. ARP - Resolución de direcciones U.C.S.E. Protocolos

66. Protocolo ARP fuera de la LAN ¿Que sucede si el host destino está fuera de la LAN? Si los host de una red envían datos fuera de ella, deben tener configurados un Gateway por Defecto o la red debe tener un router que maneje el protocolo ARP Proxy. El ARP Proxy es una variante del protocolo ARP, por la cual el router responde a una petición ARP con la dirección MAC de la interfaz conectada al segmento LAN. El Gateway por defecto es es la dirección IP de la interfaz del router , que se conecta con el segmento de red , en el cual se encuentra ubicado el host origen. Esto queda configurado en el host. El host origen compara la dirección IP destino con su propia dirección IP. Si el dispositivo receptor no está ubicado en el mismo segmento, el dispositivo origen envía los datos al gateway por defecto . Si no hay un gateway por defecto o el router no maneja ARP Proxy, los mensajes no se puede enviar fuera de la red LAN . U.C.S.E. Protocolos

67. Protocolo ARP fuera de la LAN U.C.S.E. Protocolos

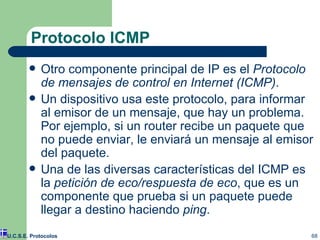

68. Protocolo ICMP Otro componente principal de IP es el Protocolo de mensajes de control en Internet (ICMP) . Un dispositivo usa este protocolo , para informar al emisor de un mensaje , que hay un problema. Por ejemplo, si un router recibe un paquete que no puede enviar, le enviará un mensaje al emisor del paquete. Una de las diversas características del ICMP es la petición de eco/respuesta de eco , que es un componente que prueba si un paquete puede llegar a destino haciendo ping . U.C.S.E. Protocolos

69. Protocolo ICMP U.C.S.E. Protocolos

70. Asignación de Direcciones IP Direccionamiento Estático: Para configurar, debe ir por c/u de los host para colocar en forma manual la dirección IP. Este método requiere que se guarden registros muy detallados, ya que pueden ocurrir problemas en la red si se utilizan direcciones IP duplicadas . Direccionamiento Dinámico: Existen varios métodos para asignar direcciones IP de forma dinámica . Los métodos más conocidos son RARP y DHCP. U.C.S.E. Protocolos

71. Protocolo RARP El Protocolo de resolución de dirección inversa (RARP) relaciona las direcciones MAC con las direcciones IP . Es posible que un dispositivo de red, como, por ejemplo, una estación de trabajo sin disco conozca su dirección MAC pero no su dirección IP. Los dispositivos que usan RARP requieren que haya un servidor RARP en la red para responder a las peticiones RARP . U.C.S.E. Protocolos

72. RARP - Modo de Operación Cuando un host origen posee la dirección MAC del destinatario pero no conoce la dirección IP, se inicia un proceso denominado petición RARP . El dispositivo crea un paquete de petición RARP y lo envía a través de la red. Para asegurarse de que todos los dispositivos de la red vean la petición RARP, usa una dirección de broadcast IP . Una petición RARP está compuesta por un encabezado MAC, un encabezado IP y un mensaje de petición ARP . El formato del paquete RARP contiene lugares para las direcciones MAC tanto destino como origen. El campo de la dirección IP origen está vacío , la dirección IP destino se establece con números unos binarios . U.C.S.E. Protocolos

73. RARP - Modo de Operación U.C.S.E. Protocolos

74. RARP - Modo de Operación U.C.S.E. Protocolos

75. Protocolo DHCP El Protocolo de configuración dinámica del host (DHCP) permite que un host obtenga una dirección IP de forma rápida y dinámica . Para usar DHCP se necesita una cantidad definida de direcciones IP en un servidor. A medida que los hosts entran en línea, se ponen en contacto con el servidor DHCP y solicitan una dirección. El servidor DHCP elige una dirección y se la asigna. Con DHCP, se puede obtener la configuración completa del computador en un solo mensaje . U.C.S.E. Protocolos

76. DHCP - Modo de Operación Cuando un cliente DHCP inicia la sesión, introduce un estado de inicialización . Envía mensajes de broadcast DHCPDISCOVER . Una vez que ha enviado los paquetes DHCPDISCOVER, el cliente pasa al estado de selección y recolecta respuestas DHCPOFFER del servidor DHCP. El cliente selecciona entonces la primera respuesta que recibe y negocia el tiempo de alquiler (cantidad de tiempo que puede mantener la dirección sin tener que renovarla) con el servidor DHCP enviando un paquete DHCPREQUEST . El servidor DHCP reconoce una petición del cliente con un paquete DHCPACK . Entonces el cliente ingresa en un estado de enlace y comienza a usar la dirección . U.C.S.E. Protocolos

77. DHCP - Modo de Operación U.C.S.E. Protocolos

78. DHCP - Modo de Operación U.C.S.E. Protocolos

79. TCP/IP – Capa de Transporte U.C.S.E. Protocolos

80. Capa de Transporte La capa de transporte se encarga de definir la calidad del servicio de comunicación. Sus funciones principales son transportar y regular el flujo de información desde el origen hasta el destino de manera confiable y precisa . En la capa de transporte de TCP/IP conviven dos protocolos, ellos son el TCP y el UDP. U.C.S.E. Protocolos

81. Capa de Transporte U.C.S.E. Protocolos

82. Capa de Transporte - Puertos Todas las aplicaciones de capa superior que utilizan TCP o UDP, tienen un número de puerto que las identifica. S e usan para mantener un seguimiento de las distintas conversaciones que atraviesan la red al mismo tiempo . Estos números de puerto , se usan como direcciones origen y destino dentro de la capa de transporte . Los números de puertos están divididos en: Los números inferiores a 255 se usan para aplicaciones públicas. Los números del 255 al 1023 son asignados a empresas para aplicaciones comercializables. Los números superiores a 1023 no están regulados. U.C.S.E. Protocolos

83. Capa de Transporte - Puertos U.C.S.E. Protocolos

84. Cada circuito de comunicación dentro de la capa de transporte, se identifica en forma única mediante la combinación de dos números, los cuales en conjunto se denominan sockets . Capa de Transporte - Sockets U.C.S.E. Protocolos Socket = Dir. IP + nº del puerto

85. TCP – Protocolo de Control de Transmisión Sus características son las siguientes: Orientado a conexión. Confiable. Realiza Control de Flujo. Divide los mensajes salientes en segmentos. Reensambla los mensajes en la estación destino. Vuelve a enviar lo que no se ha recibido. U.C.S.E. Protocolos

86. TCP – Protocolo de Control de Transmisión U.C.S.E. Protocolos

87. TCP - Encabezado U.C.S.E. Protocolos

88. TCP - Encabezado U.C.S.E. Protocolos Puerto Origen (16 b.) Número de puerto que realiza la llamada. Un número de puerto identifica el tipo de servicio que un sistema TCP está solicitando de otro. Puerto Destino (16 b.) Número del puerto que recibe la llamada. Nº de secuencia (32 b.) Número que indica la posición del bloque actual en el mensaje total. Nº Acuse de Recibo (32 b.) Indica el siguiente número de secuencia esperado. De forma indirecta indica el número de secuencia del último dato que se recibió. HLEN (4 b.) Cantidad de palabras de 32 bits que aparecen en el encabezado. Indica el inicio del campo de datos. Reservado (6 b.) No tienen uso en la versión actual de TCP, se establecen en ceros. Bits de Código (6 b.) Se utilizan para funciones de control. La descripción de los bits (empezando por el menos significativo) es la siguiente: Bit urg: si está activo, indica que se debe tener en cuenta el campo Marcador de Urgente . Bit ack: si está activo, indica que el campo Nº de acuse de recibo es significativo.

89. TCP - Encabezado U.C.S.E. Protocolos Bits de Código (6 b.) Bit psh: Bit para indicar que el receptor debe entregar ya a la aplicación los datos que tenga pendientes . Bit rst: si está activo, indica que se debe reiniciar la conexión. Bit syn: si está activo, indica que se deben sincronizar los números de secuencia. Bit fin: si está activo, indica que el emisor no tiene más datos por enviar. Ventana (16 b.) Indica cuantos octetos puede recibir la máquina destino. Suma de Comp. (16 b.) Realiza la comprobación de errores, tanto del encabezado como de los datos. Marc. de Urgente (16 b.) Se utiliza si está activado el bit urg. TCP no toma ninguna acción específica en relación a los datos de urgente, esta queda determinada por la aplicación. Opciones (24 b.) Define tres tipos de opciones, “Lista de fin de Opción” (byte 0), “No operación” (byte 1), “Tamaño máximo de segmento” (byte 2). Relleno (8 b.) Se usa para asegurar que el encabezado se completo a un múltiplo de 32 bits. Datos Datos proveniente de las capas superiores.

90. TCP - Orientado a la Conexión Estos servicios se dividen en tres fases : Establecimiento de la conexión Transferencia de datos Terminación de la conexión TCP establecen una sesión , orientada a conexión , por medio de un intercambio de s eñales de t res vías . Esta, sincroniza una conexión por medio del envío de números introductorios, antes de transferir los datos. Este intercambio de números durante la secuencia de conexión es importante porque g arantiza que, si se pierden datos debido a problemas de transmisión, se puedan recuperar más tarde . U.C.S.E. Protocolos

91. TCP - Saludo de Tres Vías U.C.S.E. Protocolos

92. TCP - Confiabilidad El acuse de recibo y retransmisión positivos , o PAR , es una técnica común utilizada por muchos protocolos para proporcionar confiabilidad. Con PAR, el origen envía un paquete, inicia un temporizador y espera un acuse de recibo antes de enviar el paquete siguiente. Si el temporizador expira antes de que el origen reciba un acuse de recibo, el origen retransmite el paquete y reinicia el temporizador . TCP usa acuses de recibo de expectativa , lo que significa que el número del acuse de recibo se refiere al siguiente octeto esperado . U.C.S.E. Protocolos

93. TCP - Acuse de Recibo U.C.S.E. Protocolos

94. TCP - Control de Flujo TCP utiliza el mecanismo de Ventana Deslizante para manejar el control de flujo. El uso de ventanas es un mecanismo de control de flujo que requiere que el dispositivo origen reciba un acuse de recibo desde el destino después de transmitir una cantidad determinada de datos . El tamaño determina la cantidad de datos que se pueden transmitir en un determinado momento , antes de recibir un acuse de recibo desde el destino . La parte "deslizante" de la ventana deslizante , se refiere al hecho de que el tamaño de la ventana se negocia de forma dinámica durante la sesión TCP . U.C.S.E. Protocolos

95. TCP - Ventana Deslizante U.C.S.E. Protocolos

96. TCP - Resumen U.C.S.E. Protocolos

97. UDP–Prot. de Datagrama de Usuario Sus características son las siguientes : No orientado a la conexión Poco confiable No reensambla los mensajes entrantes No usa acuses de recibo No proporciona control de flujo El procesamiento de errores y retransmisión deben ser manejados por otros protocolos de la capa de aplicación. U.C.S.E. Protocolos

98. UDP - Encabezado U.C.S.E. Protocolos Puerto Origen (16 b.) Número de puerto que realiza la llamada. Puerto Destino (16 b.) Número del puerto que recibe la llamada. Longitud (16 b.) Longitud del segmento, incluyendo el encabezado y los datos. Suma de Comp. (16 b.) Realiza la comprobación de errores, tanto del encabezado como de los datos. Datos Datos proveniente de las capas superiores.

99. TCP/IP – Capa de Aplicación U.C.S.E. Protocolos

100. DNS–Serv. de Nombres de Dominios El DNS asocia la dirección IP de un sitio, con un nombre simbólico que lo represente. Un dominio es un grupo de computadoras asociadas, ya sea por su ubicación geográfica o por la actividad que realiza. Posee una estructura jerárquica representada por un árbol de dominios. Al primer conjunto de dominios se los llama dominios de nivel superior . En los dominios de nivel superior también existen los dominios dedicados a cada país. Por debajo de estos dominios existen otros niveles para organizaciones individuales. U.C.S.E. Protocolos

101. DNS - Árbol de Dominios U.C.S.E. Protocolos com: sitios comerciales edu: sitios educacionales gov: sitios gubernamentales mil: sitios militares org: sitios sin fines de lucro net: servicios de red ROOT com edu mil gov org ar com edu mil gov org

102. DNS - Dominios U.C.S.E. Protocolos

103. DNS - Procedimiento Un servidor DNS administra nombres de dominio y responde a las peticiones de clientes, para transformar un nombre de dominio en la dirección IP asociada. Cada servidor DNS administra un área distinta de una red. Si el servidor no logra traducir una dirección, transfiere la petición al siguiente servidor DNS de nivel superior del sistema. Si e n este nivel puede traducir el nombre de dominio a su dirección IP asociada, lo hace y devuelve el resultado al cliente . De no ser así, envía la solicitud al siguiente nivel superior. Este proceso se vuelve a repetir hasta que el nombre de dominio se haya traducido o que se haya alcanzado el nivel DNS más elevado. Si no se puede encontrar el nombre de dominio en el nivel DNS superior, se considera como error y se devuelve el mensaje de error correspondiente. U.C.S.E. Protocolos

104. DNS - Procedimiento U.C.S.E. Protocolos

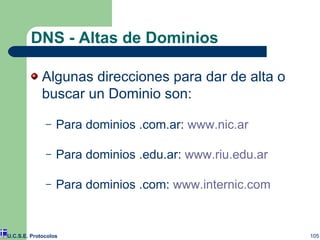

105. DNS - Altas de Dominios Algunas direcciones para dar de alta o buscar un Dominio son: Para dominios .com.ar: www.nic.ar Para dominios .edu.ar: www.riu.edu.ar Para dominios .com: www.internic.com U.C.S.E. Protocolos

106. Correo Electrónico U.C.S.E. Protocolos

107. Telnet U.C.S.E. Protocolos

108. FTP U.C.S.E. Protocolos

109. TCP/IP U.C.S.E. Protocolos Capas TCP/IP Aplicación Transporte Internet Interfaz de Red Telnet TCP FTP SMTP DNS RIP TFTP UDP IP ARP RARP ICMP Token Ring FDDI Ethernet Familia de protocolos TCP/IP

110. IPX/SPX Intercambio de Paquetes de Red / Protocolo para el Intercambio de Paquetes en Secuencia. Novell Inc., desarrolló e introdujo NetWare a principios de la década del 80 . Netware especifica las cinco capas superiores del modelo OSI. U.C.S.E. Protocolos

111. IPX/SPX U.C.S.E. Protocolos

112. IPX, es un protocolo de la capa 3 que: Es no orientado a conexión N o requiere acuse de recibo para cada paquete D efine la red y las direcciones de nodo El protocolo de información de enrutamiento de Novell (RIP) y el protocolo basado en estado de enlaces (NLSP) facilita n el intercambio de información de enrutamiento. El protocolo de publicación de servicio (SAP) permite publicar servicios de red. El protocolo central de NetWare (NCP) proporciona conexiones y aplicaciones cliente a servidor es . SPX se utiliza para los servicios orientados a conexión de la Capa 4 . IPX/SPX U.C.S.E. Protocolos

113. IPX - Intercambio de Paquetes de Red IPX es el protocolo NetWare de la Capa 3 . E s no orientado a conexión . Su dirección lógica contiene una dirección MAC de interfaz. El direccionamiento IPX utiliza una dirección en dos partes: el número de red y el número de nodo (red.nodo) . El tamaño total es de 80 bits. El número de red es asignado por el administrador y tiene 32 bits. El número de nodo es la dirección de Control de Acceso al Medio (MAC) de una interfaz. El espacio de direcciones definidos por IPX es plano. U.C.S.E. Protocolos

114. IPX - Intercambio de Paquetes de Red U.C.S.E. Protocolos

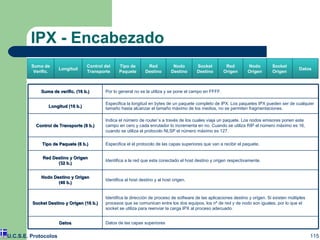

115. IPX - Encabezado U.C.S.E. Protocolos Suma de Verific. Longitud Control del Transporte Tipo de Paquete Red Destino Nodo Destino Socket Destino Red Origen Nodo Origen Socket Origen Datos Suma de verific. (16 b.) Por lo general no se la utiliza y se pone el campo en FFFF. Longitud (16 b.) Especifica la longitud en bytes de un paquete completo de IPX. Los paquetes IPX pueden ser de cualquier tamaño hasta alcanzar el tamaño máximo de los medios, no se permiten fragmentaciones. Control de Transporte (8 b.) Indica el número de router´s a través de los cuales viaja un paquete. Los nodos emisores ponen este campo en cero y cada enrutador lo incrementa en no. Cuando se utiliza RIP el número máximo es 16, cuando se utiliza el protocolo NLSP el número máximo es 127. Tipo de Paquete (8 b.) Especifica el el protocolo de las capas superiores que van a recibir el paquete. Red Destino y Origen (32 b.) Identifica a la red que esta conectado el host destino y origen respectivamente. Nodo Destino y Origen (48 b.) Identifica al host destino y al host origen. Socket Destino y Origen (16 b.) Identifica la dirección de proceso de software de las aplicaciones destino y origen. Si existen múltiples procesos que se comunican entre los dos equipos, los nº de red y de nodo son iguales, por lo que el socket se utiliza para reenviar la carga IPX al proceso adecuado. Datos Datos de las capas superiores

116. SAP - Protocolo de Anuncio de Servicios P ermite que los recursos de red, entre ellos los servidores de archivo y de impresión, publiquen las direcciones y servicios de red que suministran . Cada servicio se identifica con un número, denominado identificador SAP . Las actualizaciones de SAP se envían cada 60 segundos . Los dispositivos de red intermedios, como los routers, escuchan las actualizaciones del SAP y generan una tabla de todos los servicios y direcciones de red asociadas . Cuando un cliente de Novell solicita un determinado servicio de red, si se ubica un servidor de Netware en el segmento, éste responde a la petición del cliente . Si no hay servidores NetWare en la red local, el router responde con una dirección de servidor desde su propia tabla SAP. El cliente puede entonces comunicarse directamente con el servicio . U.C.S.E. Protocolos

117. SAP - Características Todos los servidores de las redes NetWare pueden publicar sus servicios y direcciones. Agregar, encontrar y eliminar servicios en la red es un proceso dinámico debido a las publicaciones SAP. Las estaciones de trabajo no conservan tablas SAP: sólo los routers y los servidores lo hacen. Los routers no envían los broadcast de SAP. A cambio, cada router construye su propia tabla SAP y envía la tabla a otros routers. U.C.S.E. Protocolos

118. SAP U.C.S.E. Protocolos

119. SPX Protocolo para el Intercambio de Paquetes en Secuencia. Es el protocolo de transporte de NetWare. Es orientado a la conexión. Es confiable, a través del secuenciado y las confirmaciones. Si no recibe respuesta dentro de un periodo de tiempo, volverá a transmitir hasta un total de ocho veces. U.C.S.E. Protocolos

120. NetBIOS Sistema de Entrada y Salida Básica de Red. Permite que las aplicaciones sobre diferentes computadoras se comuniquen dentro de una red local. Provee servicios de sesión de capa 5 del modelo OSI. No puede transportarse por sí solo. No provee un formato de datos. U.C.S.E. Protocolos

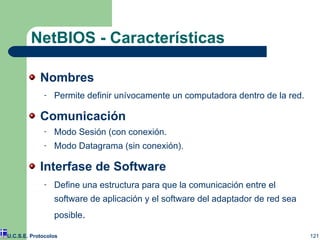

121. NetBIOS - Características Nombres Permite definir unívocamente un computadora dentro de la red. Comunicación Modo Sesión (con conexión. Modo Datagrama (sin conexión). Interfase de Software Define una estructura para que la comunicación entre el software de aplicación y el software del adaptador de red sea posible . U.C.S.E. Protocolos

122. NetBEUI IBM desarrollo NetBEUI a mediados de los 80 para pequeños grupos de trabajo . El nombre NetBEUI proviene de NetBIOS Extended User Interface, y su nombre ha creado una confusión entre ambos. NetBIOS es un interfaz de programación. NetBEUI es un protocolo de red. Características: Necesita poca memoria. A l no disponer de parámetros de configuración, se optimiza automáticamente, y es compatible con las redes Microsoft. NetBEUI fue diseñado para redes de área local, y permit e a cada máquina usar un nombre (de hasta 15 caracteres) que no est e siendo usado en la red . U.C.S.E. Protocolos

123. NetBEUI U.C.S.E. Protocolos Control de Enlace Lógico Protocolo de Formato de Trama NetBIOS Especificación de Interfaz de Controlador de Red Capas OSI Sesión Transporte Red Enlace Aplicación Presentación Física Capas NetBEUI NBFP LLC NDIS NetBIOS

124. El protocolo NetBEUI no es enrutable y no puede ser usados para redes WAN. El protocolo NBFP realiza: El establecimiento, multiplexado y finalización de la sesión. También efectúa la segmentación, delimitación, ensamblaje y confirmación del mensaje. El protocolo LLC realiza: El flujo de tramas de control, dirección , código y ofrece comunicaciones orientadas a la conexión y sin conexión. NDIS ofrece la interfaz al adaptador de red. NetBEUI U.C.S.E. Protocolos

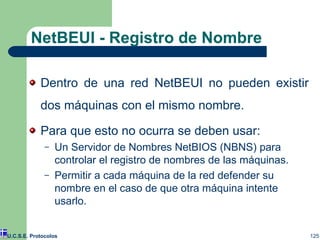

125. NetBEUI - Registro de Nombre Dentro de una red NetBEUI no pueden existir dos máquinas con el mismo nombre. Para que esto no ocurra se deben usar: Un Servidor de Nombres NetBIOS (NBNS) para controlar el registro de nombres de las máquinas. Permitir a cada máquina de la red defender su nombre en el caso de que otra máquina intente usarlo. U.C.S.E. Protocolos

126. NetBEUI - Registro de Nombre U.C.S.E. Protocolos

127. NetBEUI - Resolución de Nombre Hay dos formas de resolver nombres: Haber reportado cada máquina su dirección IP cuando "escucha" una petición broadcast para su nombre NetBIOS. Usar el NBNS para resolver nombres NetBIOS a direcciones IP. U.C.S.E. Protocolos

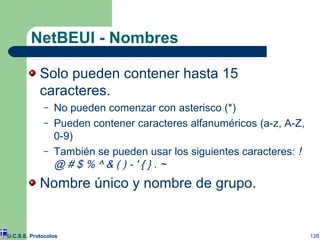

128. NetBEUI - Nombres Solo pueden contener hasta 15 caracteres. No pueden comenzar con asterisco (*) Pueden contener caracteres alfanuméricos (a-z, A-Z, 0-9) También se pueden usar los siguientes caracteres: ! @ # $ % ^ & ( ) - ' { } . ~ Nombre único y nombre de grupo. U.C.S.E. Protocolos

129. NetBEUI - Nombre de recursos y tipos El nombre NetBios contiene un byte adicional que indica el tipo de servicio que ofrece. El tipo servicio se puede ver con el comando “ nbtstat –a <Nombre de la PC>”. U.C.S.E. Protocolos

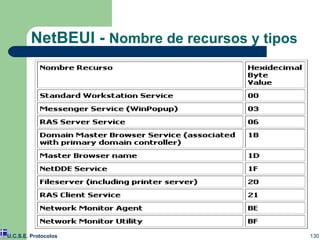

130. NetBEUI - Nombre de recursos y tipos U.C.S.E. Protocolos

131. NetBios además de utilizar nombres para las computadoras, estas deben pertenecer a un grupo. NetBEUI - Nombre de grupos y tipos U.C.S.E. Protocolos

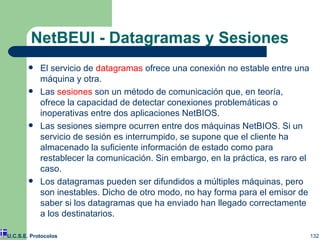

132. NetBEUI - Datagramas y Sesiones El servicio de datagramas ofrece una conexión no estable entre una máquina y otra. Las sesiones son un método de comunicación que, en teoría, ofrece la capacidad de detectar conexiones problemáticas o inoperativas entre dos aplicaciones NetBIOS. Las sesiones siempre ocurren entre dos máquinas NetBIOS. Si un servicio de sesión es interrumpido, se supone que el cliente ha almacenado la suficiente información de estado como para restablecer la comunicación. Sin embargo, en la práctica, es raro el caso. Los datagramas pueden ser difundidos a múltiples máquinas, pero son inestables. Dicho de otro modo, no hay forma para el emisor de saber si los datagramas que ha enviado han llegado correctamente a los destinatarios. U.C.S.E. Protocolos
