1. Redes informáticas

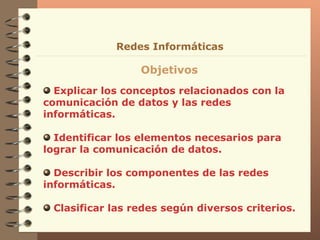

2. Explicar los conceptos relacionados con la comunicación de datos y las redes informáticas. Identificar los elementos necesarios para lograr la comunicación de datos. Describir los componentes de las redes informáticas. Clasificar las redes según diversos criterios. Redes Informáticas Objetivos

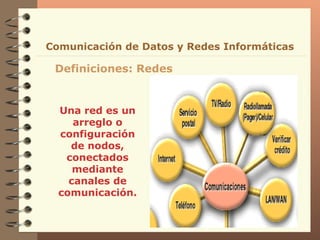

3. Una red es un arreglo o configuración de nodos, conectados mediante canales de comunicación. Definiciones: Redes Comunicación de Datos y Redes Informáticas

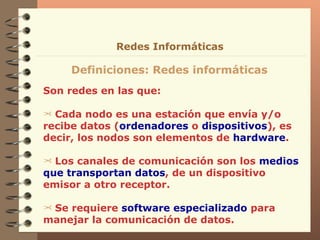

4. Son redes en las que: Cada nodo es una estación que envía y/o recibe datos ( ordenadores o dispositivos ), es decir, los nodos son elementos de hardware . Los canales de comunicación son los medios que transportan datos , de un dispositivo emisor a otro receptor. Se requiere software especializado para manejar la comunicación de datos. Definiciones: Redes informáticas Redes Informáticas

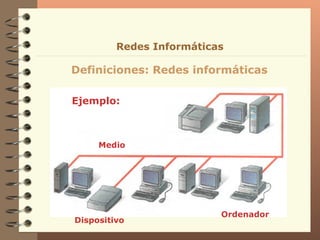

5. Definiciones: Redes informáticas Redes Informáticas Ejemplo: Dispositivo Ordenador Medio

6. Funciones Establecer, conducir y finalizar la comunicación de datos entre dos o más nodos. Beneficios Acceso simultáneo a programas e información. Equipos periféricos compartidos (impresoras, escáner, etc.) Comunicación personal más eficiente (correo electrónico, foros, etc.) Procesos de respaldo más efectivos. Definiciones: Redes informáticas Redes Informáticas

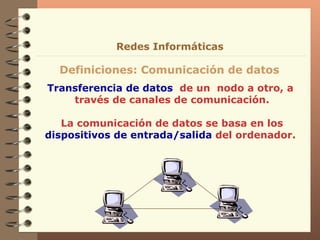

7. Transferencia de datos de un nodo a otro, a través de canales de comunicación. La comunicación de datos se basa en los dispositivos de entrada/salida del ordenador. Definiciones: Comunicación de datos Redes Informáticas

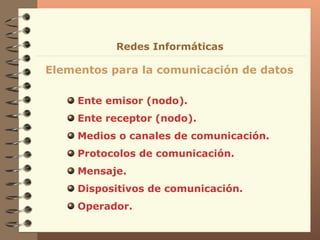

8. Ente emisor (nodo). Ente receptor (nodo). Medios o canales de comunicación. Protocolos de comunicación. Mensaje. Dispositivos de comunicación. Operador. Elementos para la comunicación de datos Redes Informáticas

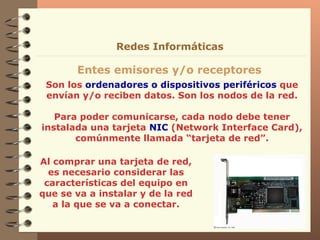

9. Son los ordenadores o dispositivos periféricos que envían y/o reciben datos. Son los nodos de la red. Para poder comunicarse, cada nodo debe tener instalada una tarjeta NIC (Network Interface Card), comúnmente llamada “tarjeta de red”. Entes emisores y/o receptores Redes Informáticas Al comprar una tarjeta de red, es necesario considerar las características del equipo en que se va a instalar y de la red a la que se va a conectar.

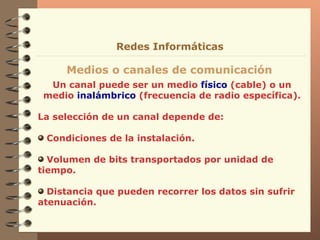

10. Un canal puede ser un medio físico (cable) o un medio inalámbrico (frecuencia de radio específica). La selección de un canal depende de: Condiciones de la instalación. Volumen de bits transportados por unidad de tiempo. Distancia que pueden recorrer los datos sin sufrir atenuación. Medios o canales de comunicación Redes Informáticas

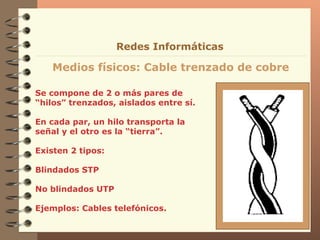

11. Se compone de 2 o más pares de “hilos” trenzados, aislados entre sí. En cada par, un hilo transporta la señal y el otro es la “tierra”. Existen 2 tipos: Blindados STP No blindados UTP Ejemplos: Cables telefónicos. Medios físicos: Cable trenzado de cobre Redes Informáticas

12. Compuesto por un núcleo de fibra de vidrio, rodeado de malla sintética y recubrimientos internos y externos. Los datos se transportan a través de pulsos de luz a lo largo de la fibra de vidrio. Medios físicos: Cable de Fibra Óptica Ejemplo: Troncal de distribución ( Backbone ) para señal de TV por cable. Redes Informáticas

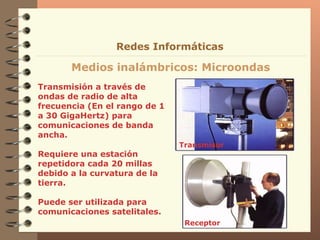

13. Transmisión a través de ondas de radio de alta frecuencia (En el rango de 1 a 30 GigaHertz) para comunicaciones de banda ancha. Requiere una estación repetidora cada 20 millas debido a la curvatura de la tierra. Puede ser utilizada para comunicaciones satelitales. Medios inalámbricos: Microondas Redes Informáticas Receptor Transmisor

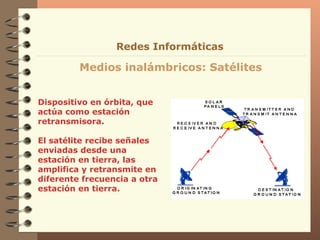

14. Dispositivo en órbita, que actúa como estación retransmisora. El satélite recibe señales enviadas desde una estación en tierra, las amplifica y retransmite en diferente frecuencia a otra estación en tierra. Medios inalámbricos: Satélites Redes Informáticas

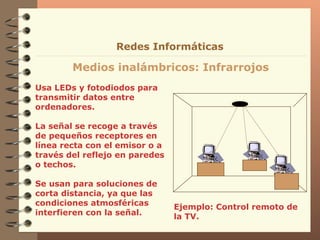

15. Usa LEDs y fotodiodos para transmitir datos entre ordenadores. La señal se recoge a través de pequeños receptores en línea recta con el emisor o a través del reflejo en paredes o techos. Se usan para soluciones de corta distancia, ya que las condiciones atmosféricas interfieren con la señal. Medios inalámbricos: Infrarrojos Redes Informáticas Ejemplo: Control remoto de la TV.

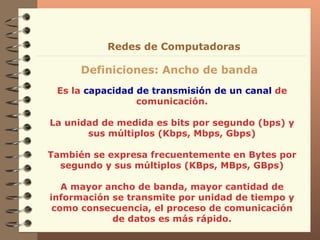

16. Es la capacidad de transmisión de un canal de comunicación. La unidad de medida es bits por segundo (bps) y sus múltiplos (Kbps, Mbps, Gbps) También se expresa frecuentemente en Bytes por segundo y sus múltiplos (KBps, MBps, GBps) A mayor ancho de banda, mayor cantidad de información se transmite por unidad de tiempo y como consecuencia, el proceso de comunicación de datos es más rápido. Redes de Computadoras Definiciones: Ancho de banda

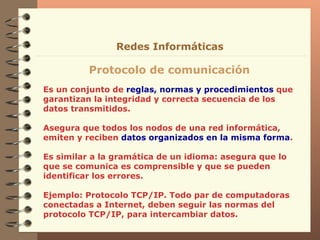

17. Es un conjunto de reglas, normas y procedimientos que garantizan la integridad y correcta secuencia de los datos transmitidos. Asegura que todos los nodos de una red informática, emiten y reciben datos organizados en la misma forma . Es similar a la gramática de un idioma: asegura que lo que se comunica es comprensible y que se pueden identificar los errores. Ejemplo: Protocolo TCP/IP. Todo par de computadoras conectadas a Internet, deben seguir las normas del protocolo TCP/IP, para intercambiar datos. Protocolo de comunicación Redes Informáticas

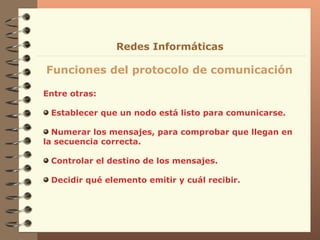

18. Entre otras: Establecer que un nodo está listo para comunicarse. Numerar los mensajes, para comprobar que llegan en la secuencia correcta. Controlar el destino de los mensajes. Decidir qué elemento emitir y cuál recibir. Funciones del protocolo de comunicación Redes Informáticas

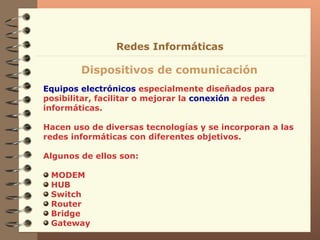

19. Equipos electrónicos especialmente diseñados para posibilitar, facilitar o mejorar la conexión a redes informáticas. Hacen uso de diversas tecnologías y se incorporan a las redes informáticas con diferentes objetivos. Algunos de ellos son: MODEM HUB Switch Router Bridge Gateway Dispositivos de comunicación Redes Informáticas

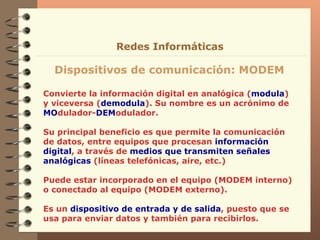

20. Convierte la información digital en analógica ( modula ) y viceversa ( demodula ). Su nombre es un acrónimo de MO dulador- DEM odulador. Su principal beneficio es que permite la comunicación de datos, entre equipos que procesan información digital , a través de medios que transmiten señales analógicas (líneas telefónicas, aire, etc.) Puede estar incorporado en el equipo (MODEM interno) o conectado al equipo (MODEM externo). Es un dispositivo de entrada y de salida , puesto que se usa para enviar datos y también para recibirlos. Dispositivos de comunicación: MODEM Redes Informáticas

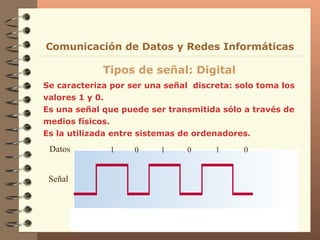

21. Se caracteriza por ser una señal discreta: solo toma los valores 1 y 0. Es una señal que puede ser transmitida sólo a través de medios físicos. Es la utilizada entre sistemas de ordenadores. Tipos de señal: Digital Comunicación de Datos y Redes Informáticas Señal Datos 1 0 1 0 1 0

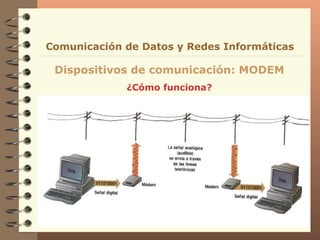

22. Dispositivos de comunicación: MODEM Comunicación de Datos y Redes Informáticas ¿Cómo funciona?

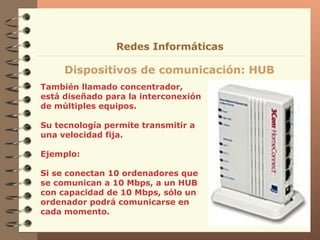

23. También llamado concentrador, está diseñado para la interconexión de múltiples equipos. Su tecnología permite transmitir a una velocidad fija. Ejemplo: Si se conectan 10 ordenadores que se comunican a 10 Mbps, a un HUB con capacidad de 10 Mbps, sólo un ordenador podrá comunicarse en cada momento. Dispositivos de comunicación: HUB Redes Informáticas

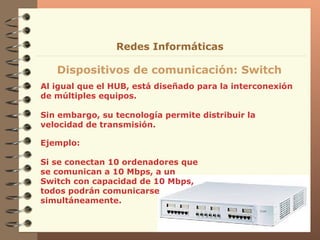

24. Al igual que el HUB, está diseñado para la interconexión de múltiples equipos. Sin embargo, su tecnología permite distribuir la velocidad de transmisión. Dispositivos de comunicación: Switch Redes Informáticas Ejemplo: Si se conectan 10 ordenadores que se comunican a 10 Mbps, a un Switch con capacidad de 10 Mbps, todos podrán comunicarse simultáneamente.

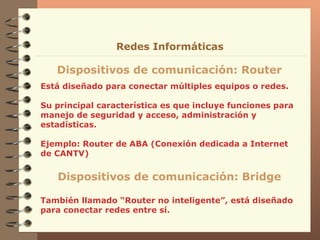

25. Está diseñado para conectar múltiples equipos o redes. Su principal característica es que incluye funciones para manejo de seguridad y acceso, administración y estadísticas . Ejemplo: Router de ABA (Conexión dedicada a Internet de CANTV) Dispositivos de comunicación: Router Redes Informáticas Dispositivos de comunicación: Bridge También llamado “Router no inteligente”, está diseñado para conectar redes entre sí.

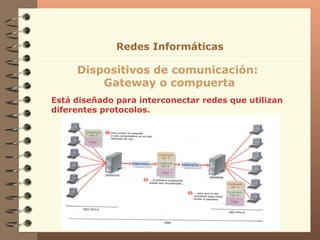

26. Está diseñado para interconectar redes que utilizan diferentes protocolos. Dispositivos de comunicación: Gateway o compuerta Redes Informáticas

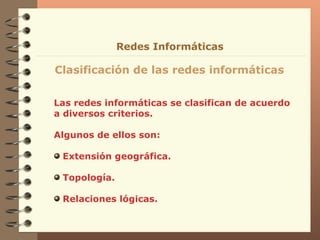

27. Las redes informáticas se clasifican de acuerdo a diversos criterios. Algunos de ellos son: Extensión geográfica. Topología. Relaciones lógicas. Clasificación de las redes informáticas Redes Informáticas

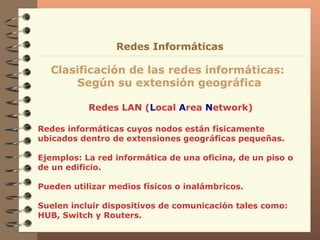

28. Redes LAN ( L ocal A rea N etwork) Clasificación de las redes informáticas: Según su extensión geográfica Redes Informáticas Redes informáticas cuyos nodos están físicamente ubicados dentro de extensiones geográficas pequeñas. Ejemplos: La red informática de una oficina, de un piso o de un edificio. Pueden utilizar medios físicos o inalámbricos. Suelen incluir dispositivos de comunicación tales como: HUB, Switch y Routers.

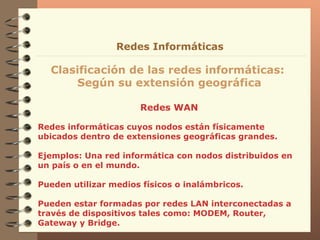

29. Redes WAN Clasificación de las redes informáticas: Según su extensión geográfica Redes Informáticas Redes informáticas cuyos nodos están físicamente ubicados dentro de extensiones geográficas grandes. Ejemplos: Una red informática con nodos distribuidos en un país o en el mundo. Pueden utilizar medios físicos o inalámbricos. Pueden estar formadas por redes LAN interconectadas a través de dispositivos tales como: MODEM, Router, Gateway y Bridge.

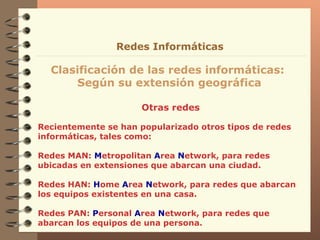

30. Otras redes Clasificación de las redes informáticas: Según su extensión geográfica Redes Informáticas Recientemente se han popularizado otros tipos de redes informáticas, tales como: Redes MAN: M etropolitan A rea N etwork, para redes ubicadas en extensiones que abarcan una ciudad. Redes HAN: H ome A rea N etwork, para redes que abarcan los equipos existentes en una casa. Redes PAN: P ersonal A rea N etwork, para redes que abarcan los equipos de una persona.

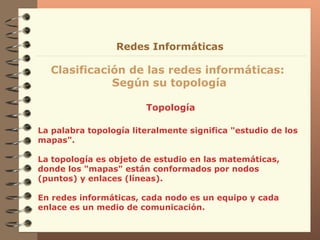

31. Topología Clasificación de las redes informáticas: Según su topología Redes Informáticas La palabra topología literalmente significa "estudio de los mapas". La topología es objeto de estudio en las matemáticas, donde los "mapas" están conformados por nodos (puntos) y enlaces (líneas) . En redes informáticas, cada nodo es un equipo y cada enlace es un medio de comunicación.

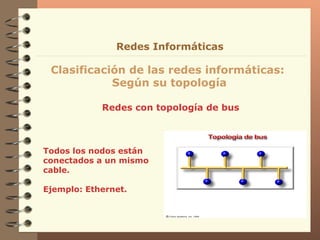

32. Redes con topología de bus Clasificación de las redes informáticas: Según su topología Redes Informáticas Todos los nodos están conectados a un mismo cable. Ejemplo: Ethernet.

33. Redes con topología de malla completa Clasificación de las redes informáticas: Según su topología Redes Informáticas C ada nodo se enlaza directamente con todos los demás nodos de la red. Ventaja: Conexión redundante.

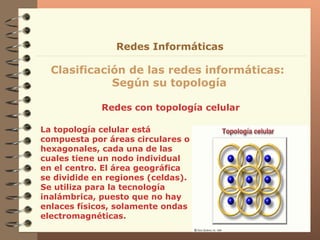

34. Redes con topología celular Clasificación de las redes informáticas: Según su topología Redes Informáticas La topología celular está compuesta por áreas circulares o hexagonales, cada una de las cuales tiene un nodo individual en el centro. El área geográfica se dividid e en regiones (celdas) . Se utiliza para la tecnología inalámbrica , puesto que no hay enlaces físicos, solamente ondas electromagnéticas .

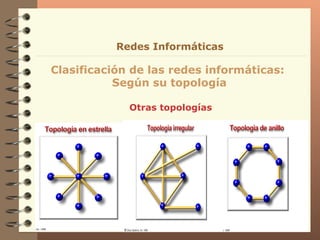

35. Otras topologías Clasificación de las redes informáticas: Según su topología Redes Informáticas

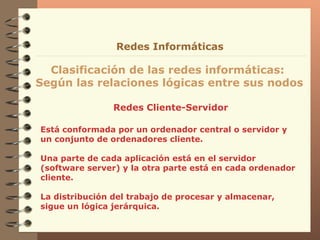

36. Redes Cliente-Servidor Clasificación de las redes informáticas: Según las relaciones lógicas entre sus nodos Redes Informáticas Está conformada por un ordenador central o servidor y un conjunto de ordenadores cliente. Una parte de cada aplicación está en el servidor (software server) y la otra parte está en cada ordenador cliente. La distribución del trabajo de procesar y almacenar, sigue un lógica jerárquica.

37. Redes Cliente-Servidor Clasificación de las redes informáticas: Según las relaciones lógicas entre sus nodos Redes Informáticas Los servidores se clasifican de acuerdo a su uso. Algunos ejemplos son: Servidor de archivos. Servidor de correo electrónico. Servidor de Web. Servidor de aplicaciones. Servidor de impresión.
