Redes computacionales

REDES COMPUTACIONALES
ELABORADO POR: JOHANA ERAZO AGUIRRE
CENTRO INTERNACIONAL DE PRODUCCION LIMPIA-LOPE
SENA
TÉCNICO EN SISTEMAS
SAN LORENZO, 26 DE AGOSTO 2015

REDES COMPUTACIONALES
ELABORADO POR: JOHANA ERAZO AGUIRRE
PRECENTADO A ING: MARIO CABRERA VASQUEZ
CENTRO INTERNACIONAL DE PRODUCCION LIMPIA-LOPE
SENA
TÉCNICO EN SISTEMAS
SAN LORENZO, 26 DE AGOSTO 2015

TABLA DE CONTENIDOS
A. INTRODUCCIÓN
1) RED COMPUTACIÓNAL
2) TIPOS DE RED
2.1. PAN
2.2. LAN
2.3. CAN
2.4 MAN
2.5 WAN
3) COMPONENTESDE UNA RED DE CÓMPUTO
3.1 CONMUTADOR O SWITCH
 Ventajas y Desventajas
3.2 ENRUTADOR O ROUTER
 Ventajas y Desventajas
3.3 PUENTES DE RED
 Enrutador o Brouter
 Ventajas Y Desventajas
3.4 TARJETA DE RED
 TIPOS DE TARGETAS
1. KOKEN KING
Ventajas Y Desventajas
2. ETHERNET
3. WI-FI
4. ARCNET
3.5 BRIDGES O PUENTES
3.6 GATEWAYS O PACARELAS

3.7 HUB O CONCENTRADOR
3.8 MODELO OSI
 Características
 Capas
1. Física
2. Vinculo de datos
3. Red
4. Transporte
5. Sesión
6. Presentación
7. aplicación
3.9 MODELO TCP
 Función
3.10 SERVIDOR
4) DIRECCCIÓNIP
 Clases
1. Accesibilidad
 Publicas
 Privadas
2. Perdurabilidad
 Estáticas
 Dinámicas
3. Según su clase
 A,B,C
5) MASCARA DE RED
 Funcionamiento
 Tipos de mascara
6) PASOS PARA CONFIGURAR UNA LAN DENTRO DE MICROSOFT
WINDOWS 7.
7) EL INTERNET
8) CONCLUCIONES
9) BIBLIOWEB

INTRODUCCIÓN
En este trabajo vamos a dar cuenta que una red es un conjunto de conectores
entre sí que se pueden compartir datos sin importar la localización, nos daremos
cuenta que atreves de una red se puede ejecutar procesos en otro ordenador o
enviar mensajes; en los tiempos escuchamos muchos conceptos de redes ya que
estas tienen un impacto social y económico muy grande, una red se forma cuando
una o dos personas se relacionan para compartir su información de forma
voluntaria, en este trabajo vamos a darnos cuenta cuales son las redes de mayor
importancia y eficacia, estas son una herramienta indispensable en nuestra vida
cotidiana ya que estas manejan grandes cantidades de información, las redes por
lo general consisten en compartir recursos y su objetivo consiste en dar la
información que esta posee al usuario.

1) UNA RED COMPUTACIONAL
Esta red es un conjunto de máquinas, las cuales están interconectadas y
cuya función primordial son el compartir recursos tales como unidades de
almacenamiento, periféricos costosos y la información misma. Sistema de
comunicación que permite la transferencia de información entre
computadoras. Antes todos los sistemas de computación eran altamente
centralizados. Debido al rápido progreso tecnológico la forma como se
recolecta, transporta, almacena y procesa la información ha cambiado. La
unión entre computadores y comunicaciones tiene una profunda influencia
en la forma como los sistemas computacionales están organizados. El
antiguo modelo de un sólo computador sirviendo a todas las necesidades
computacionales de la organización ha sido reemplazado por otro en el cual
un gran número de computadores independientes, pero interconectados
hacen el trabajo. Estos sistemas son llamados redes de computadores.
2) TIPOS DE REDES:
2.1. PAN: Más conocidas por el acrónimo inglés de PAN Personal Área
Network, constituyen uno de los campos de más rápida evolución en el
ámbito de las redes informáticas. Una red de área personal PAN es una
red de computadora utilizada para la comunicación entre los dispositivos
de información de la computadora y diferentes tecnologías cerca de una
persona, PAN representa el concepto de redes centradas en las
personas, y que les permiten a dichas personas comunicarse con sus
dispositivos personales como son las tables electrónicas para así hacer
posible establecer una conexión inalámbrica con el mundo externo.
ACANCE
 El alcance de una PAN normalmente se extiende a 10
metros.
 Un cable PAN se construye generalmente con conexiones
USB y Firewire, mientras que las tecnologías tales como
Bluetooth y la comunicación por infrarrojos forman
típicamente una red inalámbrica PAN.

2.2. LAN: son las siglas de Local Área Network, Red de área local. Una LAN
es una red que conecta los ordenadores en un área relativamente
pequeña y predeterminada, como una habitación, un edificio. Las redes
LAN se pueden conectar entre ellas a través de líneas telefónicas y
ondas de radio. Las estaciones de trabajo y los ordenadores personales
en oficinas normalmente están conectados en una red LAN, lo que
permite que los usuarios envíen o reciban archivos y compartan el
acceso a los archivos y a los datos. Cada ordenador conectado a una
LAN se llama un nodo.
ACANCE
 Es la interconexión de varios ordenadores y periféricos.
 Su extensión está limitada físicamente a un edificio o a un
entorno de unos pocos kilómetros (aproximadamente unos
100 KM)

2.3. CAN: Las Redes de Área Personal, más conocidas por el acrónimo
inglés de PAN Personal Área Network, constituyen uno de los campos
de más rápida evolución en el ámbito de las redes informáticas. PAN
representa el concepto de redes centradas en las personas, y que les
permiten a dichas personas comunicarse con sus dispositivos
personales para así hacer posible establecer una conexión inalámbrica
con el mundo externo, Una red de área personal es una red de
computadora utilizada para la comunicación entre los dispositivos de
información de la computadora y diferentes tecnologías cerca de una
persona.
ALCANCE
 1KM
2.4. MAN: son las siglas de Red de Área Metropolitana, en inglés
Metropolitan Area Network. MAN es un tipo de red intermedia, que
abarca más o menos el tamaño de una ciudad, situada entre las redes
locales red Wi-Fi, que conectan ordenadores en un radio muy reducido,
y las redes globales Internet, que conectan ordenadores de todo el
planeta o de zonas muy extensas. Las redes MAN se usan para
compartir información entre redes de centros públicos o privados de una
misma ciudad. La ventaja de una Red Metropolitana sobre una red Local
es evidentemente su mayor rango de acción, teniendo además pocos
errores y escaso retardo. Sin embargo, requiere una instalación propia
previa, y una labor de mantenimiento y actualización importante y es
mucho más costosa que si se recurriese a una red global. La gran
difusión de Internet, el incremento de su seguridad y sobre todo, de su
velocidad, ha hecho caer en desuso este tipo de redes, optándose cada

vez más por redes locales o globales, según las necesidades de cada
caso.
ALCANCE
 Una red MAN suele conectarse alrededor de 50KM
2.5. WAN: (Wide Área Network) al igual que las redes LAN, estas redes
permiten compartir dispositivos y tener un acceso rápido y eficaz, la que
la diferencia de las demás es que proporciona un medio de transmisión
a larga distancia de datos, voz, imágenes, videos, sobre grandes áreas
geográficas que pueden llegar a extenderse hacia un país, un continente
o el mundo entero, es la unión de dos o más redes LAN.
ALCANCE
 Capaz de cubrir distancias desde unos 100 hasta unos 1000Km
Dando servicio a un país o continente

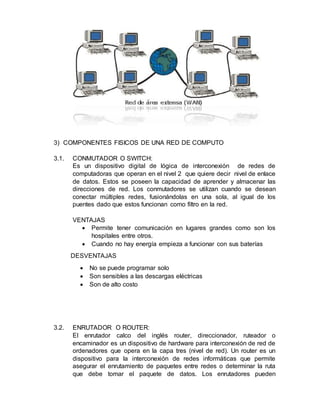

3) COMPONENTES FISICOS DE UNA RED DE COMPUTO
3.1. CONMUTADOR O SWITCH:
Es un dispositivo digital de lógica de interconexión de redes de
computadoras que operan en el nivel 2 que quiere decir nivel de enlace
de datos. Estos se poseen la capacidad de aprender y almacenar las
direcciones de red. Los conmutadores se utilizan cuando se desean
conectar múltiples redes, fusionándolas en una sola, al igual de los
puentes dado que estos funcionan como filtro en la red.
VENTAJAS
 Permite tener comunicación en lugares grandes como son los
hospitales entre otros.
 Cuando no hay energía empieza a funcionar con sus baterías
DESVENTAJAS
 No se puede programar solo
 Son sensibles a las descargas eléctricas
 Son de alto costo
3.2. ENRUTADOR O ROUTER:
El enrutador calco del inglés router, direccionador, ruteador o
encaminador es un dispositivo de hardware para interconexión de red de
ordenadores que opera en la capa tres (nivel de red). Un router es un
dispositivo para la interconexión de redes informáticas que permite
asegurar el enrutamiento de paquetes entre redes o determinar la ruta
que debe tomar el paquete de datos. Los enrutadores pueden

proporcionar conectividad dentro de las empresas, entre las empresas e
Internet, y en el interior de proveedores de servicios de Internet (ISP).
VENTAJAS
 Son configurables.
 Son relativamente fáciles de mantener una vez configurados.
 Previene la presencia de intrusos.
 No son afectados por los contrastes de los tiempos de retardos
como ocurre en los bridges.
 No están limitados topológicamente.
 Son inteligentes y pueden seleccionar el camino más aconsejable
entre dos o más conexiones simultáneas.
DESVENTAJAS
 Requieren una cantidad significativa de tiempo para instalarlos y
configurarlos dependiendo de la topología de la red y de los
protocolos usados.
 Son dependientes del protocolo, cada protocolo a rutear debe ser
conocido por el Router.
 Tienen un mayor costo que los Bridges.
 Son más complejos.
 Lentitud de proceso de paquetes respecto a los bridges.
 Necesidad de gestionar el su direccionamiento en el Nivel de
Enlace.
3.3. PUENTE DE RED:
ENRUTADOR O BROUTER
Un brouter ¨contracción de las palabras en inglés bridge y router¨ es un
dispositivo de interconexión de redes de computadoras que funciona
como un puente de red y como un enrutador. Un brouter puede ser
configurado para actuar como puente de red para parte del tráfico de la
red, y como enrutador para el resto.
 BROUTER incorpora todas las ventajas y desventajas de los
ROUTER para protocolos de los router y todas aquellas de los
bridges para protocolos de bridge.
3.4. TARJETA DE RED:
La tarjeta de red, también conocida como placa de red, adaptadora de
red o adaptadora LAN, es el periférico que actúa de interfaz de conexión

entre aparatos o dispositivos, y también posibilita compartir recursos
entre dos o más computadoras, es decir, en una red de computadoras.
TIPOS DE TARGETAS DE RED
1. TOKEN RING:
¨ Tenían un conector DB-9. También se utilizó el conector RJ-45 para las
tarjetas de redes y los Multiple Access Unit- Unidad de múltiple acceso que
era el núcleo de una red Token Ring¨.
VENTAJAS
 No requiere de enrutamiento.
 Requiere poca cantidad de cable.
 Fácil de extender su longitud, ya que el nodo está diseñado como
repetidor, por lo que permite amplificar la señal y mandarla más
lejos.
DESVENTAJAS
 Altamente susceptible a fallas.
 Una falla en un nodo deshabilita toda la red (esto hablando
estrictamente en el concepto puro de lo que es una topología de
anillo).
 El software de cada nodo es mucho más complejo
2. ETHERNET: La arquitectura de tipo "Ethernet “es el estándar (una norma
técnica) para conectar un computador a una red (por lo general, Internet).
La tarjeta de red que viene por lo general integrada en tu tarjeta madre,
donde tu conectas el cable que va para el modem o para el switch o el
router, es "Ethernet".
Es un estándar de redes de área local para computadores con acceso al
medio por contienda CSMA/CD. CSMA/CD (Acceso Múltiple por Detección
de Portadora con Detección de Colisiones), es una técnica usada en redes

Ethernet para mejorar sus prestaciones. El nombre viene del concepto
físico de éter. Ethernet define las características de cableado y señalización
de nivel físico y los formatos de tramas de datos del nivel de enlace de
datos del modelo OSI.
VENTAJAS
 Está conformada por un switch es mucho más rápida y segura que
una wi-fi, ya que estas alcanzan velocidades reales de 300Mbps
 La instalación es más sencilla
 Es mucho más económica
DESVENGTAJAS
 Cuando el receptor no entiende el mensaje de la manera en la que
fue emitido.
 No se da el proceso de comunicación eficaz
3. WI-FI: También son NIC las tarjetas inalámbricas o wireless, las cuales
vienen en diferentes variedades dependiendo de la norma a la cual se
ajusten, usualmente son 802.11a, 802.11b y 802.11g. Las más populares
son la 802.11b que transmite a 11 Mbps (1,375 MB/s) con una distancia
teórica de 100 metros y la 802.11g que transmite a 54 Mbps (6,75 MB/s).
La velocidad real de transferencia que llega a alcanzar una tarjeta WiFi con
protocolo 11.b es de unos 4Mbps (0,5 MB/s) y las de protocolo 11.g llegan
como máximo a unos 20Mbps (2,6 MB/s). Actualmente el protocolo que se
viene utilizando es 11.n que es capaz de transmitir 600 Mbps. Actualmente
la capa física soporta una velocidad de 300Mbps, con el uso de dos flujos
espaciales en un canal de 40 MHz. Dependiendo del entorno, esto puede
traducirse en un rendimiento percibido por el usuario de 100Mbps.
VENTAJAS

 No existen cables físicos: por lo tanto no hay cables que se enreden,
ni que entorpezcan la transitabilidad o que molesten estéticamente
 La instalación de redes inalámbricas suele ser más económica.
 Su instalación también es más sencilla
 Permiten gran alcance; las redes hogareñas inalámbricas suelen
tener hasta 100 metros desde la base transmisora
 Permite la conexión de gran cantidad de dispositivos móviles. En las
redes cableadas mientras más dispositivos haya, más complicado el
entramado de cables.
 Permiten más libertad en el movimiento de los nodos conectados,
algo que puede convertirse en un verdadero problema en las redes
cableadas
DESVENTAJAS
 Todavía no hay estudios concluyentes sobre el grado de peligrosidad
de las radiaciones electromagnéticas utilizadas en las redes
inalámbricas. De todas maneras la mayoría de los estudios apuntan a
que son inocuas
 Son algo más inseguras que las redes cableadas, por eso los
organismos de defensa e inteligencia gubernamentales utilizan redes
con cables dentro de sus edificios
 El ancho de banda de las redes inalámbricas es menor que las
cableadas; en otra palabras, la velocidad alcanzada por las redes
cableadas es mayor.
 Las redes inalámbricas son un poco más inestables que las redes
cableadas, pueden verse afectada por otras ondas electromagnéticas
o aparatos electrónicos cercanos.
4. ARCNET: es la red de área local (LAN) este es similar en el propósito a
Ethernet o token ring. Este fue el primer extensamente sistema disponible
del establecimiento de una red para microprocesadores, este fue
desarrollado por el ingeniero Juan Murphy, las tarjetas para red ARCNET

utilizaban principalmente conectores BNC aunque estas tarjetas ya poco lo
utilizaban por su costo y sus desventajas.
VENTAJAS
 Incrementa la distancia cubierta por la RAL
 Retrasmite los datos sin retardos
 Es transparente a niveles superiores al físico
DESVENTAJAS
 Incrementa la carga en los segmentos que interconecta
 Las conexiones y conectores son demasiados caros
 El límite de velocidad es de 2mb
3.5. BRIDGES O PUENTES
Bridges o puentes: es un hardware y software que permite que se
conecten dos redes locales entre sí. Un puente interno es el que se
instala en un servidor de la red, y un puente externo es el que se hace
sobre una estación de trabajo de la misma red. Los puentes también
pueden ser locales o remotos. Los puentes locales son los que conectan
a redes de un mismo edificio, usando tanto conexiones internas como
externas. Los puentes remotos conectan redes distintas entre sí,
llevando a cabo la conexión a través de redes públicas, como la red
telefónica, RDSI o red de conmutación de paquetes.
VENTAJAS
 Fiabilidad. Utilizando bridges se segmentan las redes de forma
que un fallo sólo imposibilita las comunicaciones en un segmento.
 Eficiencia. Segmentando una red se limita el tráfico por
segmento, no influyendo el tráfico de un segmento en el de otro.
 Seguridad. Creando diferentes segmentos de red se pueden
definir distintos niveles de seguridad para acceder a cada uno de
ellos, siendo no visible por un segmento la información que
circula por otro.

 Dispersión. Cuando la conexión mediante repetidores no es
posible debido a la excesiva distancia de separación, los bridges
permiten romper esa barrera de distancias
DESVENTAJAS
 Son ineficientes en grandes interconexiones de redes, debido a la
gran cantidad de tráfico administrativo que se genera.
 Pueden surgir problemas de temporización cuando se encadenan
varios bridges.
 Pueden aparecer problemas de saturación de las redes por
tráfico de difusión.
3.6. GATEWAYS O PACARELAS
Estos dispositivos están pensados para facilitar el acceso entre sistemas
o entornos soportando diferentes protocolos
Operan en los niveles más altos del modelo de referencia OSI, Nivel de
Transporte, Sesión, Presentación y Aplicación y realizan conversión de
protocolos para la interconexión de redes con protocolos de alto nivel
diferentes. Estos dispositivos vienen siendo computadoras equipadas
con adaptadores de comunicaciones de diferentes protocolos
correspondientes a los segmentos de los diferentes tipos de red que se
desea interconectar. Además, del software que nos permita traducir los
diferentes elementos de los protocolos a comunicar. Por lo general, son
computadoras dedicadas. En la mayoría de los casos un servidor de
archivos se puede habilitar como un Gateway de este tipo.
VENTAJAS
 Simplifican la gestión de red.
 Permiten la conversión de protocolos
 Puedes conectar desde cualquier máquina, o de todas al mismo
tiempo.
 Puedes ofrecer servicios a Internet desde distintas maquinas en
la red interna.
 Tener control de donde se navega, o donde no se puede.
DESVENTAJAS

 Su gran capacidad se traduce en un alto precio de los equipos.
 La función de conversión de protocolos impone una sustancial
sobrecarga en el Gateway, la cual se traduce en un relativo bajo
rendimiento. Debido a esto, un Gateway puede ser un cuello de
botella potencial si la red no está optimizada para mitigar esta
posibilidad
 Si tienes una conexión de baja velocidad, digamos un acceso
telefónico, el ancho de banda será distribuido entre las diferentes
máquinas que generen peticiones a Internet. Esto no es tan terrible
si vas a navegar y verificar correo, pero si quieres jugar algún
juego en red con gráficos pesados y demás, vas a tener menor
rendimiento.
3.7. HUB O CONCENTRADOR
Es un equipo de redes que permite conectar entre si otros equipos y
retransmitirle los paquetes que recibe desde cualquiera de ellos a los
demás, este funciona repitiendo cada paquetes de datos en cada uno
de los puertos que cuenta también envía una señal de choque a todos
los puertos si detecta colisión.
VENTAJAS
 Un hub o concentrador es un dispositivo donde se concentran las
conexiones del cableado de una red,
 haciendo la de repetidor multipuerto y concentrador.
 El hub se encarga de distribuir la información recibida por
cualquiera de sus puertos a todos los demás.
DESVENTAJAS
 El concentrador envía información a ordenadores que no están
interesados. A este nivel sólo hay un
 destinatario de la información, pero para asegurarse de que la
recibe el concentrador envía la información a todos los
ordenadores que están conectados a él.
 Este tráfico añadido genera más probabilidades de colisión. Una
colisión se
 Produce cuando un ordenador quiere enviar información y emite
de forma simultánea con otro ordenador que hace lo mismo. Al
chocar los dos mensajes se pierden y es necesario retransmitir.
Además, a medida que añadimos ordenadores a la red, también
aumentan las probabilidades de colisión.

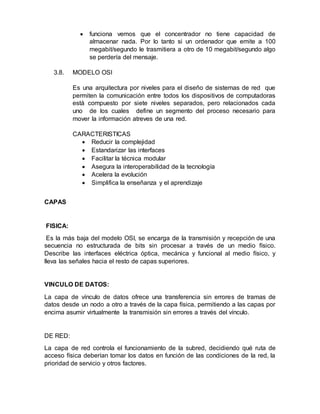

 Un concentrador funciona a la velocidad del dispositivo más lento
de la red. Si observamos cómo

 funciona vemos que el concentrador no tiene capacidad de
almacenar nada. Por lo tanto si un ordenador que emite a 100
megabit/segundo le trasmitiera a otro de 10 megabit/segundo algo
se perdería del mensaje.
3.8. MODELO OSI
Es una arquitectura por niveles para el diseño de sistemas de red que
permiten la comunicación entre todos los dispositivos de computadoras
está compuesto por siete niveles separados, pero relacionados cada
uno de los cuales define un segmento del proceso necesario para
mover la información atreves de una red.
CARACTERISTICAS
 Reducir la complejidad
 Estandarizar las interfaces
 Facilitar la técnica modular
 Asegura la interoperabilidad de la tecnología
 Acelera la evolución
 Simplifica la enseñanza y el aprendizaje
CAPAS
FISICA:
Es la más baja del modelo OSI, se encarga de la transmisión y recepción de una
secuencia no estructurada de bits sin procesar a través de un medio físico.
Describe las interfaces eléctrica óptica, mecánica y funcional al medio físico, y
lleva las señales hacia el resto de capas superiores.
VINCULO DE DATOS:
La capa de vínculo de datos ofrece una transferencia sin errores de tramas de
datos desde un nodo a otro a través de la capa física, permitiendo a las capas por
encima asumir virtualmente la transmisión sin errores a través del vínculo.
DE RED:
La capa de red controla el funcionamiento de la subred, decidiendo qué ruta de
acceso física deberían tomar los datos en función de las condiciones de la red, la
prioridad de servicio y otros factores.

DE TRANSPORTE:
La capa de transporte garantiza que los mensajes se entregan sin errores, en
secuencia y sin pérdidas o duplicaciones. Libera a los protocolos de capas
superiores de cualquier cuestión relacionada con la transferencia de datos entre
ellos y sus pares. El tamaño y la complejidad de un protocolo de transporte
dependen del tipo de servicio que pueda obtener de la capa de transporte. Para
tener una capa de transporte confiable con una capacidad de circuito virtual, se
requiere una mínima capa de transporte. Si la capa de red no es confiable o solo
admite datagramas, el protocolo de transporte debería incluir detección y
recuperación de errores extensivos.
DE SECIÓN:
La capa de sesión permite el establecimiento de sesiones entre procesos que se
ejecutan en diferentes estaciones.
PRECENTACIÓN:
La capa de presentación da formato a los datos que deberán presentarse en la
capa de aplicación. Se puede decir que es el traductor de la red. Esta capa puede
traducir datos de un formato utilizado por la capa de la aplicación a un formato
común en la estación emisora y, a continuación, traducir el formato común a un
formato conocido por la capa de la aplicación en la estación receptora.
APLICACIÓN:
El nivel de aplicación actúa como ventana para los usuarios y los procesos de
aplicaciones para tener acceso a servicios de red. Esta capa contiene varias
funciones que se utilizan con frecuencia:
 Uso compartido de recursos y redirección de dispositivos
 Acceso a archivos remotos
 Acceso a la impresora remota
 Comunicación entre procesos
 Administración de la red
 Servicios de directorio
 Mensajería electrónica (como correo)
 Terminales virtuales de red
3.9. MODELO TCP
El modelo TCP/IP es un modelo de descripción de protocolos de
red creado en la década de 1970 por DARPA, una agencia del

Departamento de Defensa de los Estados Unidos. Evolucionó
de ARPANET, el cual fue la primera red de área amplia y predecesora
de Internet. EL modelo TCP/IP se denomina a veces como Internet
Model, Modelo DoD o Modelo DARPA.
El modelo TCP/IP, describe un conjunto de guías generales de diseño e
implementación de protocolos de red específicos para permitir que una
computadora pueda comunicarse en una red. TCP/IP provee
conectividad de extremo a extremo especificando como los datos
deberían ser formateados, direccionados, transmitidos, enrutados y
recibidos por el destinatario. Existen protocolos para los diferentes tipos
de servicios de comunicación entre computadoras.
COMO FUNCIONA: Una red TCP/IP transfiere datos mediante el
ensamblaje de bloques de datos en paquetes, cada paquete comienza
con una cabecera que contiene información de control; tal como la
dirección del destino, seguido de los datos.
Cuando se envía un archivo por la red TCP/IP, su contenido se envía
utilizando una serie de paquetes diferentes. El Internet Protocolo (IP), un
protocolo de la capa de red, permite a las aplicaciones ejecutarse
transparentemente sobre redes interconectadas. Cuando se utiliza IP,
no es necesario conocer que hardware se utiliza, por tanto ésta corre en
una red de área local.
CARACTERISTICAS
 IP mueve los paquetes a granel mientras TCP se encarga del
flujo y asegura que los datos estén correctos.
 Las líneas de comunicación se pueden compartir entre varios
usuarios.
 Los datos no tienen que enviarse directamente entre dos
computadoras.
 Los paquetes no necesitan seguir la misma trayectoria.
 Es confiable por su flexibilidad.
3.10. SERVIDOR
Es una computadora que formando parte de una red provee servicios a
otras denominados clientes.
TIPOS DE SERVIDORES
 Servidor de impresión
 Servidor de correo
 Servidor de fax

 Servidor de la telefonía
 Servidor proxy
 Servidor de aseso remoto
 Servidor de uso
 Servidor de web
 Servidor de reserva
 Servidor DNS
VENTAJAS
 Centralización de control
 Escalabilidad
 Fácil mantenimiento
 Existen tecnologías, suficientemente desarrolladas, diseñadas
para el paradigma de C/S que aseguran la seguridad en las
transacciones, la amigabilidad del interfaz, y la facilidad de
empleo.
DESVENTAJAS
 La congestión del trafico
 Cuando un servidor está caído, las peticiones de los clientes no
pueden ser satisfechas
 El software y el hardware de un servidor son generalmente muy
determinantes.
4) DIRECCIÓN IP
Las direcciones IP (IP es un acrónimo para Internet protocolo) son un
número único e irrepetible con el cual se identifica una computadora
conectada a una red que corre el protocolo IP.
Una dirección IP (o simplemente IP como a veces se les refiere) es un
conjunto de cuatro números del 0 al 255 separados por puntos.
CARACATERISTICAS
 Las direcciones IP se denominan direcciones lógicas.
 Tienen un direccionamiento Jerárquico.
 Representan una conexión de la máquina a la red y no la
máquina misma.
 Existen dos tipos de direcciones especiales:
1. Dirección de red: permite el enrutamiento entre router. Posee
0 binarios en todos los bits de la parte del Host.

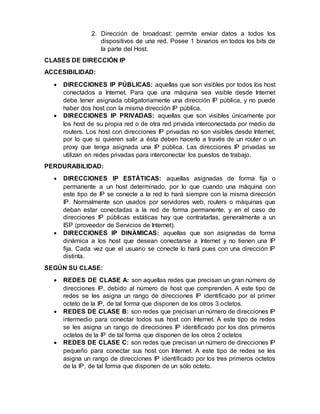

2. Dirección de broadcast: permite enviar datos a todos los
dispositivos de una red. Posee 1 binarios en todos los bits de
la parte del Host.
CLASES DE DIRECCIÓN IP
ACCESIBILIDAD:
 DIRECCIONES IP PÚBLICAS: aquellas que son visibles por todos los host
conectados a Internet. Para que una máquina sea visible desde Internet
debe tener asignada obligatoriamente una dirección IP pública, y no puede
haber dos host con la misma dirección IP pública.
 DIRECCIONES IP PRIVADAS: aquellas que son visibles únicamente por
los host de su propia red o de otra red privada interconectada por medio de
routers. Los host con direcciones IP privadas no son visibles desde Internet,
por lo que si quieren salir a ésta deben hacerlo a través de un router o un
proxy que tenga asignada una IP pública. Las direcciones IP privadas se
utilizan en redes privadas para interconectar los puestos de trabajo.
PERDURABILIDAD:
 DIRECCIONES IP ESTÁTICAS: aquellas asignadas de forma fija o
permanente a un host determinado, por lo que cuando una máquina con
este tipo de IP se conecte a la red lo hará siempre con la misma dirección
IP. Normalmente son usados por servidores web, routers o máquinas que
deban estar conectadas a la red de forma permanente, y en el caso de
direcciones IP públicas estáticas hay que contratarlas, generalmente a un
ISP (proveedor de Servicios de Internet).
 DIRECCIONES IP DINÁMICAS: aquellas que son asignadas de forma
dinámica a los host que desean conectarse a Internet y no tienen una IP
fija. Cada vez que el usuario se conecte lo hará pues con una dirección IP
distinta.
SEGÚN SU CLASE:
 REDES DE CLASE A: son aquellas redes que precisan un gran número de
direcciones IP, debido al número de host que comprenden. A este tipo de
redes se les asigna un rango de direcciones IP identificado por el primer
octeto de la IP, de tal forma que disponen de los otros 3 octetos.
 REDES DE CLASE B: son redes que precisan un número de direcciones IP
intermedio para conectar todos sus host con Internet. A este tipo de redes
se les asigna un rango de direcciones IP identificado por los dos primeros
octetos de la IP de tal forma que disponen de los otros 2 octetos
 REDES DE CLASE C: son redes que precisan un número de direcciones IP
pequeño para conectar sus host con Internet. A este tipo de redes se les
asigna un rango de direcciones IP identificado por los tres primeros octetos
de la IP, de tal forma que disponen de un sólo octeto.

5) MASCARA DE RED
Combinación de bits que sirve para delimitar el ámbito de una red de
computadoras. Su función es indicar a los dispositivos qué parte de la
dirección IP es el número de la red, incluyendo lasubred, y qué parte es la
correspondiente al host.
FUNCIONAMIENTO:
Básicamente, mediante la máscara de red una computadora
(principalmente la puerta de enlace, router) podrá saber si debe enviar los
datos dentro o fuera de las redes. La máscara de red determina el rango de
la red, es decir, el número de direcciones de la red. Dada una IP y una
máscara, podemos, mediante unos “sencillos” cálculos, averiguar el rango
de la red, la primera dirección IP que corresponde con la dirección de red,
última dirección IP que corresponde con la dirección de difusión o dirección
broadcast y el número de IPs del rango.
TIPOS DE MASCARAS DE RED:
 255.0.0.0 para redes de clase A
 255.255.0.0 para redes de clase B
 255.255.255.0 para redes de clase C
6) PASOS PARA CONFIGURAR UNA RED LAN DENTRO DE MICROSOFT
WINDOWS 7
Windows 7 admite la conexión de varios equipos en una red doméstica. La
conexión de varios equipos en una red puede ser una forma práctica de
compartir archivos en el hogar.
Verificar si el equipo tiene de puerto de red RJ-45
RJ-45
PASO 1: Conecte el hardware y los cables de red para configurar una
red local.
1. Instale y encienda el concentrador de red u otro dispositivo de red
(siga las instrucciones del fabricante).

2. Conecte los equipos al dispositivo de red. Si utiliza un cable cruzado,
conéctelo a los puertos de red RJ-45 de cada equipo
PASO 2: Active la Detección de redes y uso compartido de archivos en
Windows 7 Active la Detección de redes y uso compartido de archivos
en cada equipo al que desee acceder en la red. Siga estos pasos para
empezar a configurar la red.
1. Haga clic en Inicio y luego haga clic en Panel de control.
2. En Redes e Internet, haga clic en Elegir grupo en el hogar y opciones
de uso compartido.
3. En la ventana de configuración de Grupo Hogar, haga clic en
Cambiar configuración de uso compartido avanzado.

4. Active la detección de redes y el uso compartido de archivos e
impresoras. Revise las demás configuraciones, y actívelas o
desactívelas.
5. Haga clic en guardar todos los cambios

PASO 3: Comparta las unidades, carpetas y archivos en una red en
Windows 7 Para compartir carpetas no públicas con otros equipos en
una red local.
1. Haga clic en Inicio y en Equipo.
2. Desplácese a la carpeta que desea compartir.
3. Haga clic con el botón derecho del mouse en la carpeta,
seleccione Compartir con, y luego haga clic en Grupo en el hogar
(lectura), Grupo en el hogar (lectura y escritura) o Usuarios
específicos.
4. Si selecciona Usuarios específicos, aparecerá la ventana Uso
compartido de archivos.
5. Haga clic en la flecha abajo, seleccione la cuenta con la que
desea compartir el archivo y haga clic en Agregar.
Es posible que se abra una ventana de Control de cuentas de
usuario. Debe aceptar esta ventana para realizar los cambios
necesarios.

6. Haga clic en una flecha debajo de Nivel de permiso para
establecer el nivel de permiso para cada cuenta o grupo.
7. Haga clic en Compartir.
PASO 4: Pruebe una red local en Windows 7, Abra la ventana de red
de Windows 7 y desplácese por las carpetas compartidas en cada
equipo de la red. Si el equipo es capaz de leer y acceder a archivos
desde un equipo remoto, el equipo remoto está configurado
correctamente. Desplácese a cada equipo disponible desde cada
equipo de la red. Si hay problemas, vuelva a realizar estos pasos y
verifique que las configuraciones estén correctas.
PASO 5: Permita el acceso a Internet y el firewall para una red local
Una vez que haya verificado que su red doméstica es capaz de
transferir archivos, conéctese y permita que se conecten a Internet
todos los equipos con acceso a la Web.
1. Asegúrese de que la opción Detección de redes y uso compartido
de archivos esté Activada.
2. Haga clic en Inicio, en Panel de Control, en Redes e Internet y, a
continuación, en Centro de redes y recursos compartidos.
3. Haga doble clic en Red.

4. Se abre la ventana Red y se muestran los equipos con carpetas
compartidas que se detectaron en las redes locales.
5.. Haga doble clic en el equipo al que desea acceder.

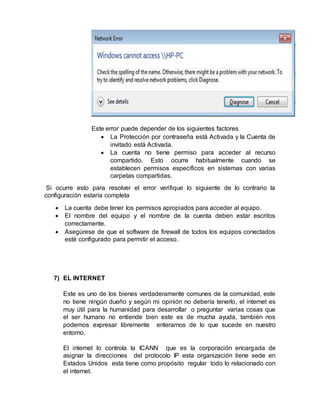

Al acceder a archivos o directorios compartidos, puede aparecer
una ventana con el siguiente mensaje de error:

Este error puede depender de los siguientes factores
 La Protección por contraseña está Activada y la Cuenta de
invitado está Activada.
 La cuenta no tiene permiso para acceder al recurso
compartido. Esto ocurre habitualmente cuando se
establecen permisos específicos en sistemas con varias
carpetas compartidas.
Si ocurre esto para resolver el error verifique lo siguiente de lo contrario la
configuración estaría completa
 La cuenta debe tener los permisos apropiados para acceder al equipo.
 El nombre del equipo y el nombre de la cuenta deben estar escritos
correctamente.
 Asegúrese de que el software de firewall de todos los equipos conectados
esté configurado para permitir el acceso.
7) EL INTERNET
Este es uno de los bienes verdaderamente comunes de la comunidad, este
no tiene ningún dueño y según mi opinión no debería tenerlo, el internet es
muy útil para la humanidad para desarrollar o preguntar varias cosas que
el ser humano no entiende bien este es de mucha ayuda, también nos
podemos expresar libremente enterarnos de lo que sucede en nuestro
entorno.
El internet lo controla la ICANN que es la corporación encargada de
asignar la direcciones del protocolo IP esta organización tiene sede en
Estados Unidos esta tiene como propósito regular todo lo relacionado con
el internet.

8) CONCLUCIONES
 Las redes de computadoras son un elemento indispensable para la
vida cotidiana.
 Las redes nos sirven para enterarnos de cosas de otros lugares
 Nos ayudaron a saber cuáles son los beneficios que estas nos
brindan.
 Las redes de computadoras se pueden definir como describir como
un sistema de comunicación
 Las Redes de Computadoras hace que el desarrollo en una empresa
sea significativo
9) BIBLIOWEB
 http://colombiadigital.net/actualidad/articulos-informativos/item/6756-
quien-controla-internet.html
 http://tarjetasdered-tiposycaracteristicas.blogspot.com/
 http://rosadiaz-rosa.blogspot.com/2009/03/componentes-fisicos-y-
logicos-de-una.html
 http://belarmino.galeon.com/
 http://recursostic.educacion.es/observatorio/web/ca/component/conte
nt/article/453-diseno-de-la-red-del-centro?start=3
 http://es.wikipedia.org/wiki/AND

Redes computacionales

Más contenido relacionado

La actualidad más candente

Similar a Redes computacionales

Más de Johaniitha Erazo

Último

Redes computacionales
