Este documento describe los tipos de cables de par trenzado, incluidos los cables de par trenzado sin apantallar (UTP) y los cables de par trenzado apantallados (STP). Explica las herramientas y dispositivos utilizados para construir un cable de par trenzado, incluidos conectores RJ-45, computadoras e impresoras. El documento también detalla las características del cable de categoría 5e utilizado para el proyecto, como su norma, colores y velocidad de transmisión.

1. REPÚBLICA DE PANAMÁ
MINISTERIO DE EDUCACIÓN
INSTITUTO DAVID.
INTEGRANTES: SOFÍA NAVAS
SHARON AGUIRRE .
MATERIA: REDES DE COMPUTADORAS.
TEMA: DISEÑO DEL CABLE PAR TRENZADO.
PROFESORA: GUÍSELA BOUCHE.
NIVEL: 11°J
2016.

2. TIPOS DE CABLES PAR TRENZADO.
 En su forma más simple, un cable de par trenzado consta de dos
hilos de cobre aislados y entrelazados. Hay dos tipos de cables de
par trenzado: cable de par trenzado sin apantallar (UTP) y par
trenzado apantallado (STP).
 A menudo se agrupan una serie de hilos de par trenzado y se
encierran en un revestimiento protector para formar un cable. El
número total de pares que hay en un cable puede variar. El trenzado
elimina el ruido eléctrico de los pares adyacentes y de otras fuentes
como motores, relés y transformadores.

3. PAR TRENZADO SIN APANTALLAR
(UTP).
 El cable UTP tradicional consta de dos hilos de cobre aislados. Las
especificaciones UTP dictan el número de entrelazados permitidos
por pie de cable; el número de entrelazados depende del objetivo
con el que se instale el cable. El UTP comúnmente incluye 4 pares
de conductores. 10BaseT, 10Base-T, 100Base-TX, y 100Base-T2
sólo utilizan 2 pares de conductores, mientras que 100Base-T4 y
1000Base-T requieren de todos los 4 pares.

4. La especificación 568A Comercial
Building Wiring Standard de la
Asociación de Industrias Electrónicas e
Industrias de la Telecomunicación
(EIA/TIA) especifica el tipo de cable
UTP que se va a utilizar en una gran
variedad de situaciones y
construcciones. El objetivo es asegurar
la coherencia de los productos para los
clientes. Estos estándares definen cinco
categorías de UTP:
El UTP, con la especificación 10BaseT, es
el tipo más conocido de cable de par
trenzado y ha sido el cableado LAN más
utilizado en los últimos años. El segmento
máximo de longitud de cable es de 100
metros.

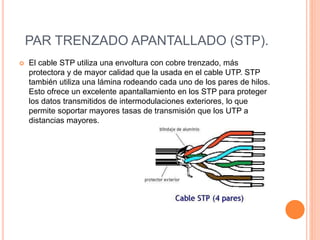

5. PAR TRENZADO APANTALLADO (STP).
 El cable STP utiliza una envoltura con cobre trenzado, más
protectora y de mayor calidad que la usada en el cable UTP. STP
también utiliza una lámina rodeando cada uno de los pares de hilos.
Esto ofrece un excelente apantallamiento en los STP para proteger
los datos transmitidos de intermodulaciones exteriores, lo que
permite soportar mayores tasas de transmisión que los UTP a
distancias mayores.

6. ELEMENTOS DE CONEXIÓN.
 • Conectores.
El cable de par trenzado utiliza conectores telefónicos RJ-45 para
conectar a un equipo. Éstos son similares a los conectores
telefónicos RJ11. Aunque los conectores RJ-11 y RJ-45 parezcan
iguales a primera vista, hay diferencias importantes entre ellos.
El conector RJ-45 contiene ocho conexiones de cable, mientras que
el RJ-11 sólo contiene cuatro.

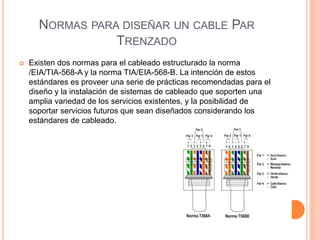

7. NORMAS PARA DISEÑAR UN CABLE PAR
TRENZADO
 Existen dos normas para el cableado estructurado la norma
/EIA/TIA-568-A y la norma TIA/EIA-568-B. La intención de estos
estándares es proveer una serie de prácticas recomendadas para el
diseño y la instalación de sistemas de cableado que soporten una
amplia variedad de los servicios existentes, y la posibilidad de
soportar servicios futuros que sean diseñados considerando los
estándares de cableado.

8. NORMA APLICADA EN MI CABLE PARA
TRENZADO.
 ANSI/EIA/TIA-568-A .
La norma utilizada en mi cable fue T-568A
 Esta norma reemplaza a la EIA/TIA 568 publicada en julio de 1991.
El propósito de esta norma es permitir la planeación e instalación de
cableado de edificios comerciales con muy poco conocimiento de los
productos de telecomunicaciones que serán instalados con
posterioridad. La instalación de sistemas de cableado durante la
construcción o renovación de edificios es significativamente menos
costosa y desorganizadora que cuando el edificio está ocupado."

9. HERRAMIENTAS PARA CONSTRUIR MI CABLE
PAR TRENZADO.
 Bueno para crear mi cable primero que todo necesite un cable ¨Par
Trenzado¨ y mi color era Amarillo y de mi compañero azul de igual
manera existen de diferentes colores.
 Luego para cortarlo y ponerlo del mismo tamaño los cablecitos
necesite un Incriptadora.

10.  Necesite 2 Conectores RJ-45 para instalarlo de forma que el cable par
trenzado entrara hasta que isiera tope si no hubiese podido no haber
conexión.

11. DISPOSITIVOS UTILIZADOS EN MI PROYECTO.
 Necesite 2 computadoras para saber si mi cable funcionaba y si
tenia para transmitir conexión para realizar una red Ethernet(Punto
a Punto) o red domestica.
 Por ultimo tuve que probar mi cable con las computadoras de tal
forma que transmitiera una imagen de una maquina a otra para ver
si transmitía datos de una PC a otra por medio de una red diseñada.

12. DISPOSITIVOS FINALES UTILIZADO EN MI
CONFECCIÓN DE CABLE.
 Computadoras personales: son los puestos de trabajo habituales
de las redes. Dentro de la categoría de computadoras, y más
concretamente computadoras personales, se engloban todos los que
se utilizan para distintas funciones, según el trabajo que realizan.
 Impresoras: muchos de estos dispositivos son capaces de actuar
como parte de una red de ordenadores sin ningún otro elemento, tal
como un print server, actuando como intermediario entre la
impresora y el dispositivo que está solicitando un trabajo de
impresión de ser terminado.
 Otros elementos.

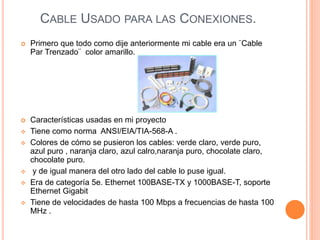

13. CABLE USADO PARA LAS CONEXIONES.
 Primero que todo como dije anteriormente mi cable era un ¨Cable
Par Trenzado¨ color amarillo.
 Características usadas en mi proyecto
 Tiene como norma ANSI/EIA/TIA-568-A .
 Colores de cómo se pusieron los cables: verde claro, verde puro,
azul puro , naranja claro, azul calro,naranja puro, chocolate claro,
chocolate puro.
 y de igual manera del otro lado del cable lo puse igual.
 Era de categoría 5e. Ethernet 100BASE-TX y 1000BASE-T, soporte
Ethernet Gigabit
 Tiene de velocidades de hasta 100 Mbps a frecuencias de hasta 100
MHz .

14.  Mi cable era Categoría 5e y es un tipo de cable de par trenzado cuya
categoría es uno de los grados de cableado el cual se utiliza para
ejecutar CDDI y puede transmitir datos a velocidades de hasta
100 Mbps a frecuencias de hasta 100 MHz La categoría 5 ha sido
sustituida por una nueva especificación, la categoría 5e (enhanced o
mejorada). Está diseñado para señales de alta integridad. Estos
cables pueden ser blindados o sin blindar. Este tipo de cables se
utiliza a menudo en redes de computadoras como Ethernet, y
también se usa para llevar muchas otras señales como servicios
básicos de telefonía, token ring, y ATM.

15. PROTOCOLOS APLICADOS AL PROYECTO SI
USE.
 Este modelo es el implantado actualmente a nivel mundial: fue
utilizado primeramente en ARPANET y es utilizado actualmente a
nivel global en Internet y redes locales. Su nombre deriva de la unión
de los nombres de los dos principales protocolos que lo
conforman: TCP en la capa de transporte e IP en la capa de
red.5 Se compone de cuatro capas:
 4.Capa de aplicación no definido3. Capa de transporte Paquete de
red.
 2.Capa de red (red / interred) no definido (Datagrama)
 1.Capa de enlace de datos (enlace / nodo a red)??
