Un multiplexor es un dispositivo digital que permite seleccionar una de varias entradas de datos y enviarla a una salida única, controlada por señales de entrada de selección. Funciona con múltiples entradas de datos y una salida, y una combinación binaria de las entradas de control determina cuál de las entradas de datos se enviará a la salida. Formalmente, es un circuito combinacional con entradas de selección, entradas de datos múltiples y una salida única, que enruta los datos de la entrada correspondiente al número binario en las ent

1. Porlamar Julio del 2014

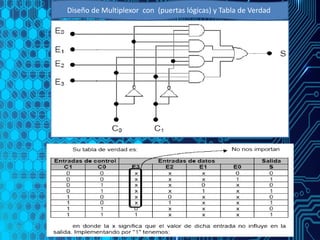

2. Diseño de Multiplexor con (puertas lógicas) y Tabla de Verdad

3. Un multiplexor es un selector de datos equivalente a un conmutador
de m entradas y una salida, por lo que también recibe el nombre de selector
de datos o conmutador electrónico.
El Multiplexor bien se denomina como un sistema digital que consta
de varias entradas y una salida, y mediante un mecanismo de selección, una
determinada entrada se transfiere a la salida.
La selección de la entrada se controla mediante unas entradas de
selección o control. Cuando solo tenemos una entrada de control (2 entradas),
también se le llama entrada de habilitación (enable).

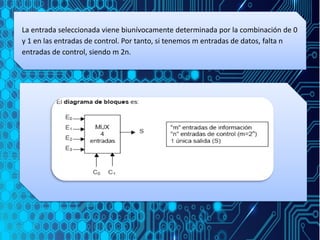

4. La entrada seleccionada viene biunívocamente determinada por la combinación de 0
y 1 en las entradas de control. Por tanto, si tenemos m entradas de datos, falta n
entradas de control, siendo m 2n.

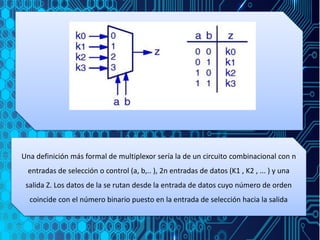

5. Una definición más formal de multiplexor sería la de un circuito combinacional con n
entradas de selección o control (a, b,.. ), 2n entradas de datos (K1 , K2 , ... ) y una
salida Z. Los datos de la se rutan desde la entrada de datos cuyo número de orden
coincide con el número binario puesto en la entrada de selección hacia la salida
