1. REDES WAN
sara muñoz
técnica en instalación de redes
prom 2016

2. DEFINICIÓN
WAN (Wide Área Network) al igual que las redes LAN, estas redes permiten
compartir dispositivos y tener un acceso rápido y eficaz, la que la diferencia de
las demás es que proporciona un medio de transmisión a larga distancia de
datos, voz, imágenes, videos, sobre grandes áreas geográficas que pueden
llegar a extenderse hacia un país, un continente o el mundo entero, es la unión
de dos o más redes LAN.

3. TIPOS DE TRANSMISIÓN

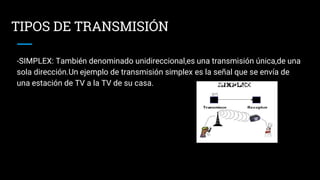

-SIMPLEX: También denominado unidireccional,es una transmisión única,de una
sola dirección.Un ejemplo de transmisión simplex es la señal que se envía de
una estación de TV a la TV de su casa.

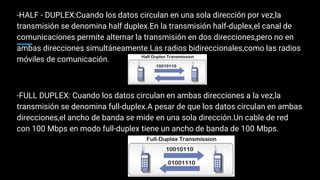

4. -HALF - DUPLEX:Cuando los datos circulan en una sola dirección por vez,la
transmisión se denomina half duplex.En la transmisión half-duplex,el canal de
comunicaciones permite alternar la transmisión en dos direcciones,pero no en
ambas direcciones simultáneamente.Las radios bidireccionales,como las radios
móviles de comunicación.
-FULL DUPLEX: Cuando los datos circulan en ambas direcciones a la vez,la
transmisión se denomina full-duplex.A pesar de que los datos circulan en ambas
direcciones,el ancho de banda se mide en una sola dirección.Un cable de red
con 100 Mbps en modo full-duplex tiene un ancho de banda de 100 Mbps.

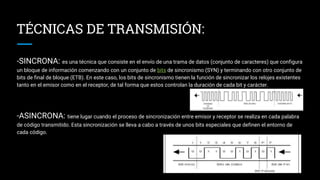

5. TÉCNICAS DE TRANSMISIÓN:
-SINCRONA: es una técnica que consiste en el envío de una trama de datos (conjunto de caracteres) que configura
un bloque de información comenzando con un conjunto de bits de sincronismo (SYN) y terminando con otro conjunto de
bits de final de bloque (ETB). En este caso, los bits de sincronismo tienen la función de sincronizar los relojes existentes
tanto en el emisor como en el receptor, de tal forma que estos controlan la duración de cada bit y carácter.
-ASINCRONA: tiene lugar cuando el proceso de sincronización entre emisor y receptor se realiza en cada palabra
de código transmitido. Esta sincronización se lleva a cabo a través de unos bits especiales que definen el entorno de
cada código.

6. MODOS DE CONEXIÓN:
- ATM: se repiten cada vez más en estos días en los ambientes Informáticos y de Telecomunicaciones. La
tecnología llamada Asynchronous Transfer Mode (ATM) Modo de Transferencia Asíncrona es el corazón de los
servicios digitales integrados que ofrecerán las nuevas redes digitales de servicios integrados de Banda Ancha (B-
ISDN), para muchos ya no hay cuestionamientos; el llamado tráfico del "Ciberespacio", con su voluminoso y
tumultuoso crecimiento, impone a los operadores de redes públicas y privadas una voraz demanda de anchos de
banda mayores y flexibles con soluciones robustas. La versatilidad de la conmutación de paquetes de longitud
fija, denominadas celdas ATM, son las tablas más calificadas para soportar la cresta de esta "Ciberaula" donde
los surfeadores de la banda ancha navegan.

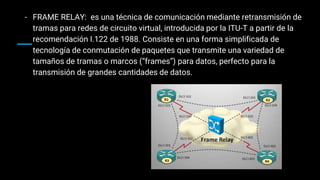

7. - FRAME RELAY: es una técnica de comunicación mediante retransmisión de
tramas para redes de circuito virtual, introducida por la ITU-T a partir de la
recomendación I.122 de 1988. Consiste en una forma simplificada de
tecnología de conmutación de paquetes que transmite una variedad de
tamaños de tramas o marcos (“frames”) para datos, perfecto para la
transmisión de grandes cantidades de datos.

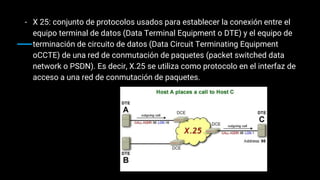

8. - X 25: conjunto de protocolos usados para establecer la conexión entre el
equipo terminal de datos (Data Terminal Equipment o DTE) y el equipo de
terminación de circuito de datos (Data Circuit Terminating Equipment
oCCTE) de una red de conmutación de paquetes (packet switched data
network o PSDN). Es decir, X.25 se utiliza como protocolo en el interfaz de
acceso a una red de conmutación de paquetes.

9. medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consistente
en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos
de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se
propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión
total, en función de la ley de Snell. La fuente de luz puede provenir de un láser o un diodo led.
CABLEADO FIBRA OPTICA

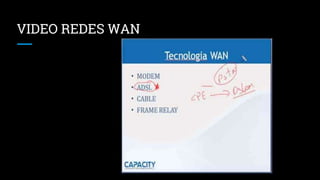

10. VIDEO REDES WAN
