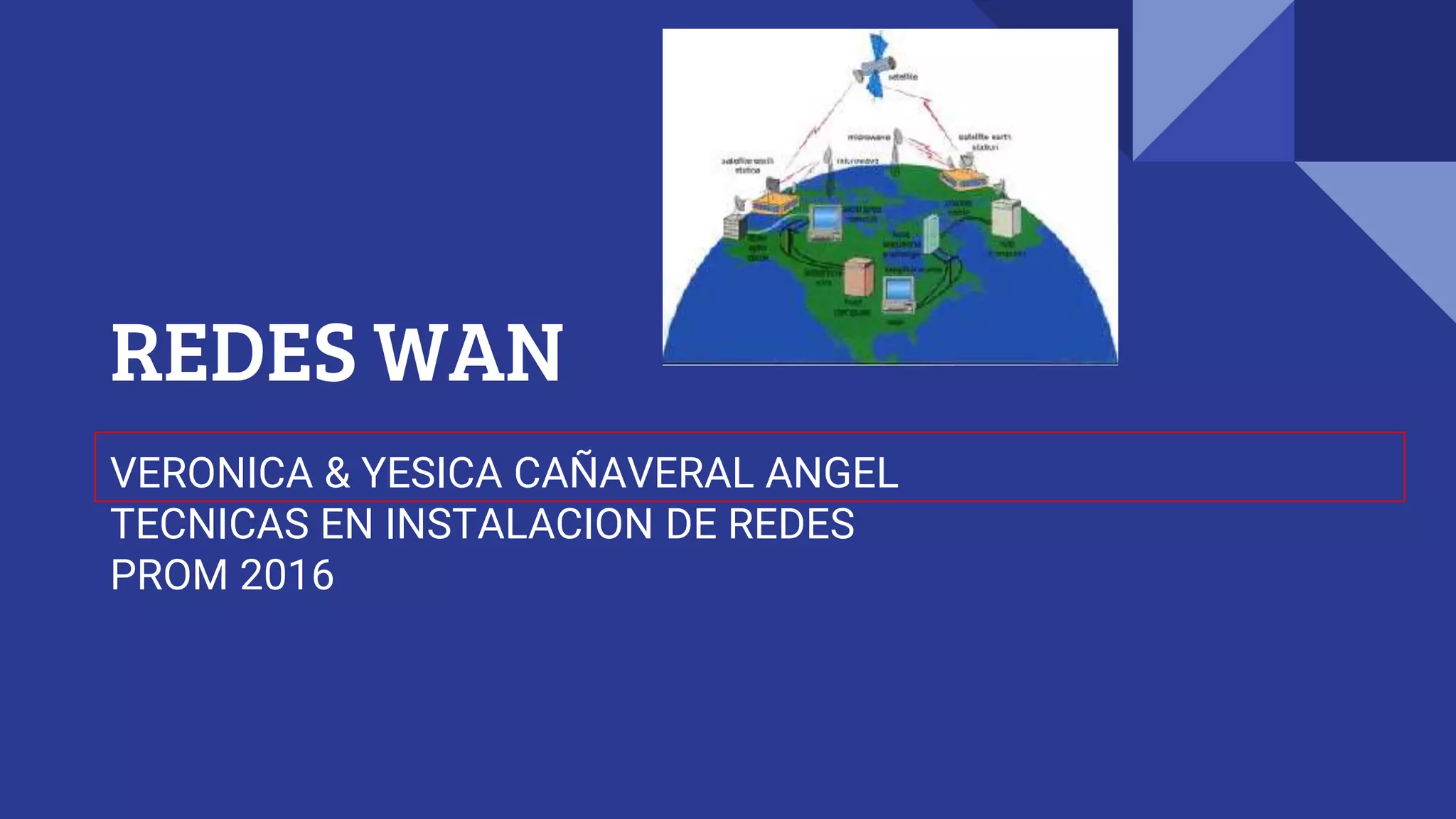

1. REDES WAN
VERONICA & YESICA CAÑAVERAL ANGEL
TECNICAS EN INSTALACION DE REDES
PROM 2016

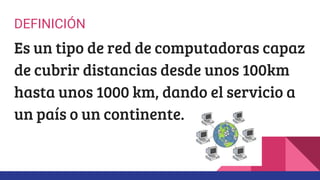

2. DEFINICIÓN
Es un tipo de red de computadoras capaz
de cubrir distancias desde unos 100km
hasta unos 1000 km, dando el servicio a
un país o un continente.

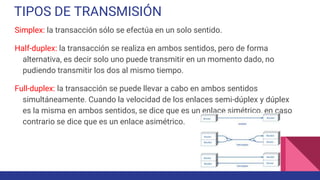

3. TIPOS DE TRANSMISIÓN
Simplex: la transacción sólo se efectúa en un solo sentido.
Half-duplex: la transacción se realiza en ambos sentidos, pero de forma
alternativa, es decir solo uno puede transmitir en un momento dado, no
pudiendo transmitir los dos al mismo tiempo.
Full-duplex: la transacción se puede llevar a cabo en ambos sentidos
simultáneamente. Cuando la velocidad de los enlaces semi-dúplex y dúplex
es la misma en ambos sentidos, se dice que es un enlace simétrico, en caso
contrario se dice que es un enlace asimétrico.

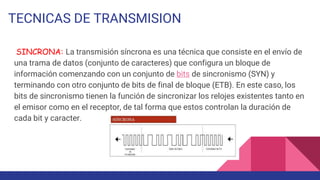

4. TECNICAS DE TRANSMISION
SINCRONA: La transmisión síncrona es una técnica que consiste en el envío de
una trama de datos (conjunto de caracteres) que configura un bloque de
información comenzando con un conjunto de bits de sincronismo (SYN) y
terminando con otro conjunto de bits de final de bloque (ETB). En este caso, los
bits de sincronismo tienen la función de sincronizar los relojes existentes tanto en
el emisor como en el receptor, de tal forma que estos controlan la duración de
cada bit y caracter.

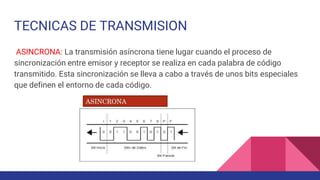

5. TECNICAS DE TRANSMISION
ASINCRONA: La transmisión asíncrona tiene lugar cuando el proceso de
sincronización entre emisor y receptor se realiza en cada palabra de código
transmitido. Esta sincronización se lleva a cabo a través de unos bits especiales
que definen el entorno de cada código.

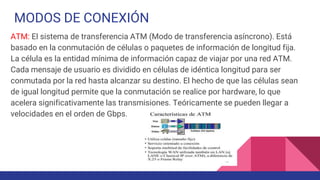

6. MODOS DE CONEXIÓN
ATM: El sistema de transferencia ATM (Modo de transferencia asíncrono). Está
basado en la conmutación de células o paquetes de información de longitud fija.
La célula es la entidad mínima de información capaz de viajar por una red ATM.
Cada mensaje de usuario es dividido en células de idéntica longitud para ser
conmutada por la red hasta alcanzar su destino. El hecho de que las células sean
de igual longitud permite que la conmutación se realice por hardware, lo que
acelera significativamente las transmisiones. Teóricamente se pueden llegar a
velocidades en el orden de Gbps.

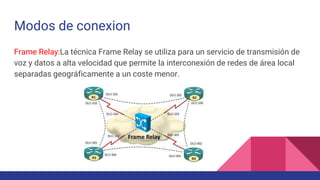

7. Modos de conexion
Frame Relay:La técnica Frame Relay se utiliza para un servicio de transmisión de
voz y datos a alta velocidad que permite la interconexión de redes de área local
separadas geográficamente a un coste menor.

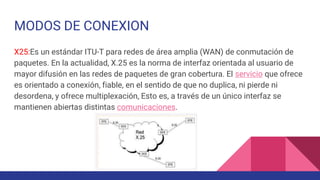

8. MODOS DE CONEXION
X25:Es un estándar ITU-T para redes de área amplia (WAN) de conmutación de
paquetes. En la actualidad, X.25 es la norma de interfaz orientada al usuario de
mayor difusión en las redes de paquetes de gran cobertura. El servicio que ofrece
es orientado a conexión, fiable, en el sentido de que no duplica, ni pierde ni
desordena, y ofrece multiplexación, Esto es, a través de un único interfaz se
mantienen abiertas distintas comunicaciones.

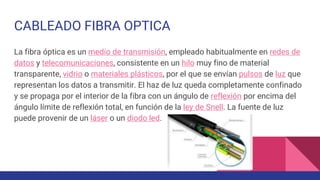

9. CABLEADO FIBRA OPTICA
La fibra óptica es un medio de transmisión, empleado habitualmente en redes de
datos y telecomunicaciones, consistente en un hilo muy fino de material
transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que
representan los datos a transmitir. El haz de luz queda completamente confinado
y se propaga por el interior de la fibra con un ángulo de reflexión por encima del
ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz
puede provenir de un láser o un diodo led.

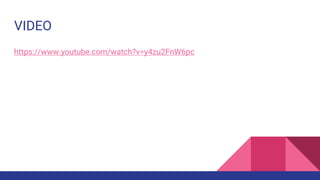

10. VIDEO
https://www.youtube.com/watch?v=y4zu2FnW6pc
