1. REDES WAN
Derly Tatiana Duque Garcia
Técnica en instalación de redes

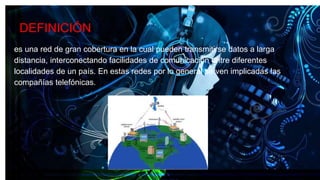

2. DEFINICIÓN
es una red de gran cobertura en la cual pueden transmitirse datos a larga
distancia, interconectando facilidades de comunicación entre diferentes
localidades de un país. En estas redes por lo general se ven implicadas las
compañías telefónicas.

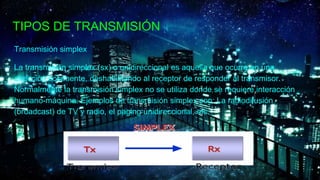

3. TIPOS DE TRANSMISIÓN
Transmisión simplex
La transmisión simplex (sx) o unidireccional es aquella que ocurre en una
dirección solamente, deshabilitando al receptor de responder al transmisor.
Normalmente la transmisión simplex no se utiliza donde se requiere interacción
humano-máquina. Ejemplos de transmisión simplex son: La radiodifusión
(broadcast) de TV y radio, el paging unidireccional, etc.

4. Transmisión half-duplex
La transmisión half-duplex (hdx) permite transmitir en ambas direcciones; sin
embargo, la transmisión puede ocurrir solamente en una dirección a la vez. Tanto
transmisor y receptor comparten una sola frecuencia. Un ejemplo típico de half-
duplex es el radio de banda civil (CB) donde el operador puede transmitir o
recibir, no pero puede realizar ambas funciones simultáneamente por el mismo
canal. Cuando el operador ha completado la transmisión, la otra parte debe ser
avisada que puede empezar a transmitir (e.g. diciendo "cambio").

5. Transmisión full-duplex
La transmisión full-duplex (fdx) permite transmitir en ambas dirección, pero
simultáneamente por el mismo canal. Existen dos frecuencias una para transmitir
y otra para recibir. Ejemplos de este tipo abundan en el terreno de las
telecomunicaciones, el caso más típico es la telefonía, donde el transmisor y el
receptor se comunican simultáneamente utilizando el mismo canal, pero usando
dos frecuencias.

6. TECNICAS DE TRANSMISION
TRANSMISIÓN SÍNCRONA
Transmisión de datos usando octetos de la sincronización, en vez de pedacitos
partida/parada, para controlar la transmisión.
Las señales numéricas se transmiten con registro exacto de tiempo. Las señales
tienen la misma frecuencia. Los caracteres individuales contenidos en pedacitos
del control (los pedacitos del comienzo y de parada) señalan el principio y el
extremo de cada carácter.

7. TRANSMISIÓN ASÍNCRONA
Es una forma de transmisión de datos en la cual los datos se envían
intermitentemente, un carácter a la vez, más bien que en una corriente constante
con los caracteres se separó por intervalos fijos del tiempo. La transmisión
asincrónica confía en el uso de un bit(s) del pedacito y de la parada de comienzo,
además de los pedacitos que representan el carácter (y un pedacito de paridad
opcional), para distinguir caracteres separados.

8. Son los distintos entornos físicos a través de los cuales pasan las señales de
transmisión. Los medios de red más usados son: el cable de par trenzado, coaxial
y de fibra óptica, y la atmósfera (a través de la cual se produce la transmisión de
microondas, láser e infrarroja).
MODOS DE CONEXIÓN

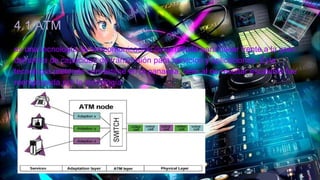

9. 4.1 ATM
es una tecnología de telecomunicación desarrollada para hacer frente a la gran
demanda de capacidad de transmisión para servicios y aplicaciones. Esta
tecnología pretende convertirse en la panacea, pero al no resultar escalable fue
reemplazada por la tecnología

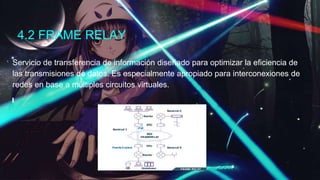

10. 4.2 FRAME RELAY
Servicio de transferencia de información diseñado para optimizar la eficiencia de
las transmisiones de datos. Es especialmente apropiado para interconexiones de
redes en base a múltiples circuitos virtuales.

11. 4.3 X25
es un estándar ITU-T para redes de área amplia de conmutación de paquetes. Su
protocolo de enlace, LAPB, está basado en el protocolo HDLC (publicado por
ISO, y el cual a su vez es una evolución del protocolo SDLC de IBM). Establece
mecanismos de direccionamiento entre usuarios, negociación de características
de comunicación, técnicas de recuperación de errores. Los servicios públicos de
conmutación de paquetes admite numerosos tipos de estaciones de distintos
fabricantes. Por lo tanto, es de la mayor importancia definir la interfaz entre el
equipo del usuario final y la red. X.25 está orientado a la conexión y trabaja con
circuitos virtuales tanto conmutados como permanentes. En la actualidad se trata
de una norma obsoleta con utilidad puramente académica.

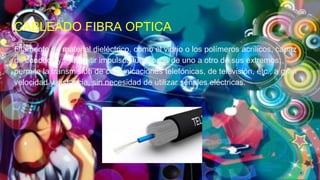

12. CABLEADO FIBRA OPTICA
Filamento de material dieléctrico, como el vidrio o los polímeros acrílicos, capaz
de conducir y transmitir impulsos luminosos de uno a otro de sus extremos;
permite la transmisión de comunicaciones telefónicas, de televisión, etc., a gran
velocidad y distancia, sin necesidad de utilizar señales eléctricas.

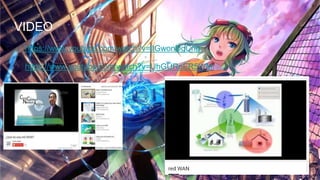

13. VIDEO
https://www.youtube.com/watch?v=lIGwonDgCng
https://www.youtube.com/watch?v=UhGURoER5WM
