Este documento describe los conceptos básicos de las redes de ordenadores, incluyendo las definiciones de redes informáticas, los tipos de redes según su alcance (LAN, MAN, WAN), los medios de transmisión utilizados, las topologías de red y los componentes hardware clave como tarjetas de red, cables, conmutadores y routers.

1. REDES DE ORDENADORES

2. 1. Redes: Definición
1.- RED INFORMÁTICA
Es un conjunto de equipos informáticos
y software conectados entre sí por medio
de dispositivos físicos que envían y reciben impulsos
eléctricos , ondas electromagnéticas o cualquier otro
medio para el transporte de datos, con la finalidad de
compartir información, recursos y ofrecer servicios.

3. 2. Redes: tipos

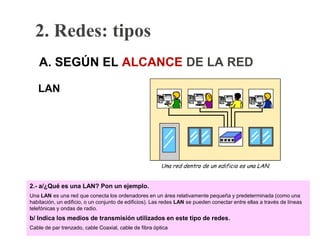

LAN
2.- a/¿Qué es una LAN? Pon un ejemplo.
Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una
habitación, un edificio, o un conjunto de edificios). Las redes LAN se pueden conectar entre ellas a través de líneas
telefónicas y ondas de radio.
b/ Indica los medios de transmisión utilizados en este tipo de redes.
Cable de par trenzado, cable Coaxial, cable de fibra óptica
A. SEGÚN EL ALCANCE DE LA RED

4. 2. Redes: tipos

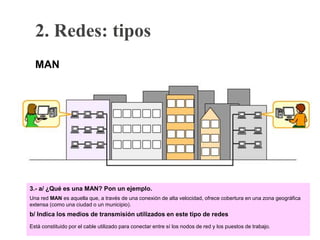

MAN
3.- a/ ¿Qué es una MAN? Pon un ejemplo.
Una red MAN es aquella que, a través de una conexión de alta velocidad, ofrece cobertura en una zona geográfica
extensa (como una ciudad o un municipio).
b/ Indica los medios de transmisión utilizados en este tipo de redes
Está constituido por el cable utilizado para conectar entre sí los nodos de red y los puestos de trabajo.

5. 2. Redes: tipos

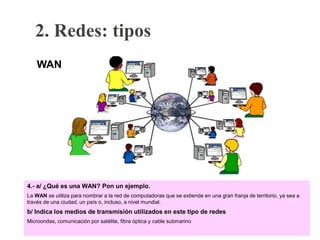

WAN
4.- a/ ¿Qué es una WAN? Pon un ejemplo.
La WAN se utiliza para nombrar a la red de computadoras que se extiende en una gran franja de territorio, ya sea a
través de una ciudad, un país o, incluso, a nivel mundial.
b/ Indica los medios de transmisión utilizados en este tipo de redes
Microondas, comunicación por satélite, fibra óptica y cable submarino

6. 2. Redes: tipos
B. SEGÚN MEDIO FÍSICO UTILIZADO
Redes alámbricas
Redes inalámbricas
Redes mixtas
5.- Escribe a continuación la definición de cada tipo de red anterior.
Las redes alámbricas son aquellas que utilizan cables para transmitir datos, proporcionan una buena seguridad y
son capaces de mover múltiples datos de manera rápida, aún más rápidas que las inalámbricas.
Una red inalámbrica es, una red en la que dos o más terminales (por ejemplo, ordenadores portátiles, agendas
electrónicas, etc.) se pueden comunicar sin la necesidad de una conexión por cable.
La topología mixta es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de
aquí el nombre de “híbridas” o “mixtas”. Ejemplos de topologías mixtas: en árbol, estrella-estrella, bus-estrella, etc.

7. 2. Redes: tipos
C. SEGÚN LA TOPOLOGÍA DE LA RED
BUS

8. 2. Redes: tipos
ESTRELLA
6.- Escribe la ventaja de este tipo de redes
● A comparación de las topologías Bus y Anillo, si una computadora se daña el cable se rompe, las otras
computadoras conectadas a la red siguen funcionando.
● Agregar una computadora a la red es muy fácil ya que lo único que hay que hacer es conectarla al HUB o SWITCH.
● Tiene una mejor organización ya que al HUB o SWITCH se lo puede colocar en el centro de un lugar físico y a ese
dispositivo conectar todas las computadoras deseadas.

9. 2. Redes: tipos

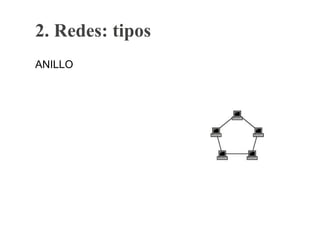

ANILLO

10. 2. Redes: tipos
ÁRBOL

11. 2. Redes: tipos
MALLA

12. 3. CONEXIÓN DE RED
TARJETA DE RED
7.- a/ Cuál es la función de la tarjeta de red?
La principal función de una tarjeta de interfaz de red es proporcionar el enlace entre los ordenadores y la red.
b/ ¿En qué parte de un equipo de mesa se suele colocar?¿Dónde está la tarjeta de red en nuestros equipos
del aula?
Dentro del ordenador
A. HARDWARE

13. 3. CONEXIÓN DE RED
CABLES DE CONEXIÓN DE RED
Cables de pares trenzados y codificados por colores

14. 3. CONEXIÓN DE RED

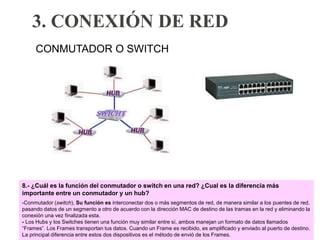

CONMUTADOR O SWITCH
8.- ¿Cuál es la función del conmutador o switch en una red? ¿Cual es la diferencia más
importante entre un conmutador y un hub?
-Conmutador (switch), Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red,
pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red y eliminando la
conexión una vez finalizada esta.
- Los Hubs y los Switches tienen una función muy similar entre sí, ambos manejan un formato de datos llamados
“Frames”. Los Frames transportan tus datos. Cuando un Frame es recibido, es amplificado y enviado al puerto de destino.
La principal diferencia entre estos dos dispositivos es el método de envió de los Frames.

15. 3. CONEXIÓN DE RED
ROUTER
9.- Describe la función de un router. Busca alguna imagen de routers actuales.
Router es el dispositivo que se encarga de reenviar los paquetes entre distintas redes. Un Router esta siempre
conectado a al menos 2 redes, normalmente una red LAN y una conexión WAN hacia tu ISP. Los Routers son
necesarios cuando queremos conectar 2 redes. Los Routers usan cabeceras y tablas de enrutamiento para
determinar el mejor camino para que el paquete llegue a su destino, usando protocolos como el ICMP para
comunicarse con otros Routers para descubrir el camino más eficiente entre 2 nodos.

17. Un switch o conmutador es un dispositivo de
interconexión de redes informáticas. En
computación y en informática de redes,
un switch es el dispositivo analógico que permite
interconectar redes operando en la capa 2 o de
nivel de enlace de datos del modelo OSI u Open
Systems Interconnection.
La toma de contacto de red

18. Una tarjeta de red o adaptador de
red es un periférico que permite la
comunicación con aparatos
conectados entre sí y también
permite compartir recursos entre
dos o más computadoras.
