Este documento describe los tipos y componentes básicos de las redes informáticas. Explica que las redes se pueden clasificar según su extensión (LAN, MAN, WAN), el medio físico utilizado (alámbricas, inalámbricas, mixtas), y su topología (bus, anillo, estrella). También describe los dispositivos físicos como tarjetas de red, cables, concentradores, conmutadores y routers. Por último, resume los protocolos de red más importantes como TCP/IP e IP, así como conceptos como direcciones IP

1. REDES INFORMÁTICAS.

2. TIPOS DE REDES:
 Según su extensión.
Red LAN
Red de área local
Se establece entre pequeños grupos de
ordenadores para la transmisión de datos a poca
distancia.
Su conexión se suele realizar mediante cables.
Red MAN
Red metropolitana
Red que permite la conexión de mayor número
de ordenadores ubicados en un área de extensión
reducida (ciudad).
Red WAN
Red de área extensa
Una red de este tipo engloba grupos de redes
distribuidas desde un país hasta un continente. Dado
que soporta un número muy elevado de usuarios y
servicios, necesitan las conexiones más potentes: las
de fibra óptica y las de radio.

3.  Según el medio físico utilizado.
- Redes alámbricas: utilizan cables para transmitir
los datos.
- Redes inalámbricas: utilizan ondas
electromagnéticas para enviar y recibir información.
- Redes mixtas: unas áreas están comunicadas
por cable y otras comunicadas de forma inalámbrica.

4.  Según su topología: en bus, en anillo y en estrella.
o Redes en bus: todos los ordenadores se unen a un
mismo cable y a todos les llega la misma información al
compartir el mismo canal de comunicación.
o Redes en anillo: todos los ordenadores se conectan a
un mismo bus en forma de anillo o doble anillo (para
más seguridad).
o Redes en estrella: en este caso todos los ordenadores
se conectan en un punto común denominado hub.

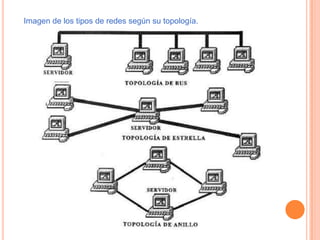

5. Imagen de los tipos de redes según su topología.

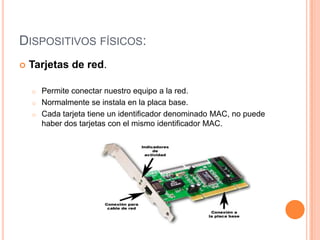

6. DISPOSITIVOS FÍSICOS:
 Tarjetas de red.
o Permite conectar nuestro equipo a la red.
o Normalmente se instala en la placa base.
o Cada tarjeta tiene un identificador denominado MAC, no puede
haber dos tarjetas con el mismo identificador MAC.

7.  Cables de conexión de red: es el medio físico por el que viaja
la información de los equipos hasta los concentradores o
conmutadores. Hay tres tipos:
1. Cable coaxial: se caracterizan por ser fáciles de manejar,
flexibles, ligeros y económicos. Están compuestos por hilos de
cobre, que constituyen en núcleo y están cubiertos por un aislante,
un trenzado de cobre o metal y una cubierta externa, hecha de
plástico, teflón o goma.
2. Cables de par trenzado: están compuestos por dos hilos de
cobre entrelazados y aislados. Se utilizan los cables de par
trenzado para LAN que cuente con presupuestos limitados y
también para conexiones simples.
3. Cables de fibra óptica: estos transportan, por medio de pulsos
modulados de luz, señales digitales. Gracias a su pureza y la
no atenuación de los datos, estos cables transmiten datos con
gran capacidad y en poco tiempo.

8.  Concentrador o Hub: Recibe un paquete de datos a través de un
puerto y lo transmite al resto. Esto provoca que la información no la
reciba sólo el equipo al cual va dirigida sino también los demás.
 Conmutador o Switch: Almacena las direcciones MAC (Dirección física
de la tarjeta de red) de todos los equipos que están conectados a cada
uno de sus puertos.
 Router: Destinado a interconectar diferentes redes entre sí. Por
ejemplo, una LAN con una WAN o con Internet. El router también tendrá
que traducir los paquetes de información de nuestra red al protocolo de
comunicaciones que utiliza la tecnología ADSL.

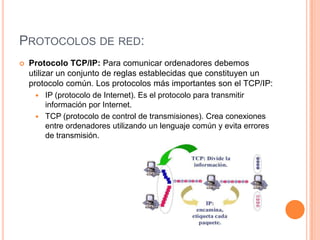

9. PROTOCOLOS DE RED:
 Protocolo TCP/IP: Para comunicar ordenadores debemos
utilizar un conjunto de reglas establecidas que constituyen un
protocolo común. Los protocolos más importantes son el TCP/IP:
 IP (protocolo de Internet). Es el protocolo para transmitir
información por Internet.
 TCP (protocolo de control de transmisiones). Crea conexiones
entre ordenadores utilizando un lenguaje común y evita errores
de transmisión.

10.  Dirección IP: etiqueta numérica. La
dirección IP está formado por 4
números de tres dígitos cada uno.
La dirección IP de un ordenador
debe ser única dentro de la misma
red.
 Servidores DNS (Domain Name
System): Son nombres de
proveedores de internet. Nuestro
proveedor de Internet nos facilitará
dos direcciones DNS para evitar la
falta de servicio en el caso de
perdida o saturación de una de
ellas.
