1. TEMA 2
REDES

2. 1. INTRODUCCIÓN A LAS REDES
INFORMÁTICAS
Una Red Informática es un conjunto de ordenadores y
dispositivos conectados entre sí con el propósito de compartir
información y recursos.
La Información que comparten proviene de los programas y de
los datos que se manejan.
Los Recursos que se pueden compartir en una red son: discos
duros, impresoras ,etc.
La necesidad de compartir información almacenada en los
distintos ordenadores dio pie al desarrollo de las Redes
Informáticas.

3. 1.1.COMPONENTES Y FUNCIONAMIENTO DE UNA
RED
Los elementos de funcionamiento básico de una red son:
• Emisor: Genera la señal, es el origen de la comunicación.
• Codificador: Codifica la señal para que pueda viajar por la
línea (SA--SD).
• Línea: Es el medio por donde viaja la información.
• Decodificador: Recoge la señal y la vuelve a traducir para que
el receptor la procese (SD-SA).
• Receptor: Es el destinatario de la señal.
En las Redes Informáticas, los ordenadores (hots), hacen de
emisor y receptor al mismo tiempo. La línea serán los cables o
los medios no guiados (conexión por cable o inalámbrica). Los
Codificadores y Decodificadores serán los elementos como
tarjetas de red modems,..

4. 1.2.CLASIFICACIÓN DE LAS REDES
• A) POR EXTENSIÓN: Según la extensión que ocupan:
 Redes de Área Local (LAN): Ocupa una zona geográfica limitada, con
extensión máxima de un edificio, son las más frecuentes. Ejemplo un
instituto.
 Redes de Área Metropolitana (MAN): Se extiende por toda una
ciudad, por ejemplo una sucursal bancaria en una ciudad. Una
intermedia entre éstas será la CAN, propia de Campus universitarios.
 Redes de Área Extensa (WAN): Redes de gran alcance que conectan
equipos que se encuentran en distintas ciudades o distintos países.
Por ejemplo conexión en red en distintas empresas multinacionales o
Internet.
EJ: Busca información un esquema en Internet de cada uno
de los tipos de redes por extensión, represéntalo en una
tabla y mándalo por email.

5. • B) POR PROPIEDAD
 Redes Públicas: Acceso público y global (Internet)
 Redes Privadas: Redes restringidas a los usuarios que las utilizan, son
redes Intranets (LAN en su mayoría), pueden utilizar herramientas de
la red pública (correo, web,…)
 Redes Privadas Virtuales: Unión de varias Intranets, se denominan
Extranets. Son un tipo de redes especiales, que utilizan la
infraestructura de la red de Internet, siendo una red privada y
agregando ciertas medidas de seguridad (autentificación ,..). Ej: dos o
más sucursales de una empresa utilizando como vínculo Internet,Por
ejemplo sedes de una organización.
 C) POR MÉTODOS DE CONEXIÓN
 Por medios guiados (Red cableada): La información viaja en forma de
ondas encapsuladas dentro de una cable.
 Por medios no guiados (Red Inalámbrica): La transmisión de la señal
se realiza mediante antenas, la información viaja en forma de ondas
electromagnéticas por el aire. Redes WIFI

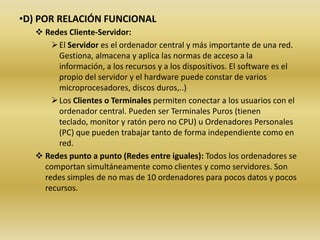

6. •D) POR RELACIÓN FUNCIONAL
 Redes Cliente-Servidor:
 El Servidor es el ordenador central y más importante de una red.
Gestiona, almacena y aplica las normas de acceso a la
información, a los recursos y a los dispositivos. El software es el
propio del servidor y el hardware puede constar de varios
microprocesadores, discos duros,..)
 Los Clientes o Terminales permiten conectar a los usuarios con el
ordenador central. Pueden ser Terminales Puros (tienen
teclado, monitor y ratón pero no CPU) u Ordenadores Personales
(PC) que pueden trabajar tanto de forma independiente como en
red.
 Redes punto a punto (Redes entre iguales): Todos los ordenadores se
comportan simultáneamente como clientes y como servidores. Son
redes simples de no mas de 10 ordenadores para pocos datos y pocos
recursos.

7. •E) POR TIPOLOGÍA (ARQUITECTURA DE RED)
Es la forma en la que podemos conectar las distintas estaciones de trabajo y
los diferentes medios de transmisión (cables, concentradores, …) dentro
de una LAN. Tipos de arquitectura:
 En Bus: Estas redes comparten el mismo canal de transmisión (bus)
que será un cable coaxial que une secuencialmente a todos los
equipos de una red. Los ordenadores parten de una rama central, los
extremos se cierran en unos “Terminadores”. Los conectores del cable
a los ordenadores se llaman BCN.

8. En Anillo:
Es una red cerrada que forma un anillo donde el cable no tiene
terminadores. La información circula en una dirección por el anillo y
cada ordenador analiza si es o no destinatario de la
información, hasta que llega al destino
 Celular: Son Redes inalámbricas. No utilizan cableado para unir sus
dispositivos , se comunican por ondas de radio. Se denominan WiFi
.

9. En Estrella:
Es la que mas se utiliza. Es la más segura y práctica. Todos los ordenadores
están conectados a un dispositivo específico que se encarga de transmitir
la información al destinatario. Nos permite ampliar la red con varios
puestos sin interrumpir su funcionamiento y si falla algún puesto los
demás siguen funcionando. Los dispositivos serán:
 Concentrador (Hub): Emite la información a todos los terminales
(aunque no sean los destinatarios y estén apagados)
 Conmutador (switch): Es más eficiente, solo transmite información a
los puestos que estén trabajando.
EJ: Haz un esquema con los cuatro tipos de red según su topología.

10. 2. DISPOSITIVOS DE GESTIÓN DE
RED(ELEMENTOS TÍPICOS DE UNA
RED)

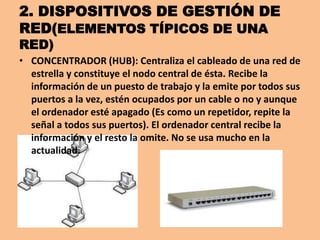

• CONCENTRADOR (HUB): Centraliza el cableado de una red de
estrella y constituye el nodo central de ésta. Recibe la
información de un puesto de trabajo y la emite por todos sus
puertos a la vez, estén ocupados por un cable o no y aunque
el ordenador esté apagado (Es como un repetidor, repite la
señal a todos sus puertos). El ordenador central recibe la
información y el resto la omite. No se usa mucho en la
actualidad.

11. •CONMUTADOR (SWITCH)
Hace la misma función que el HUB pero de manera más
eficiente. Reconoce los puertos que en ese momento tienen
actividad y transmite la señal solo a estos (reconociendo el
equipo por la MAC). Pueden actuar también como
dispositivos para interconectar varias redes. Los haY DE
8,12,24 Y 48 puertos.
EJ 2: PÁGINA 13 (3) PÁGINA 30 (18)

12. •ROUTER (ENRUTADOR)
Buscador del camino o ruta. Comunica redes entre si. Por
ejemplo conecta nuestra red LAN a Internet. Asegura el
enrutamiento de paquetes entre redes y determina cual es la
mejor ruta que debe tomar el paquete de datos, es decir, la
información no va donde no es necesaria y la información
llegue al destinatario. Es un dispositivo inteligente con
especial importancia en el uso de Internet (sabe que dados
salen o entran a la red y que datos se quedan en la propia
red). Tienen mas de un puerto con conexión RJ45
(normalmente 4), incorporan tecnología WIFI, los más
utilizados en Internet son los routers ADSL.
• REPETIDOR: Repite y amplifica la señal para ampliar el
alcance, por ejemplo para que una red inalámbrica llegue más
lejos.
EJ3:PÁGINA15 (7), PÁGINA 30 (18)

13. IMÁGENES ROUTER

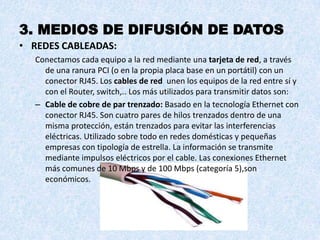

14. 3. MEDIOS DE DIFUSIÓN DE DATOS
• REDES CABLEADAS:
Conectamos cada equipo a la red mediante una tarjeta de red, a través
de una ranura PCI (o en la propia placa base en un portátil) con un
conector RJ45. Los cables de red unen los equipos de la red entre sí y
con el Router, switch,.. Los más utilizados para transmitir datos son:
– Cable de cobre de par trenzado: Basado en la tecnología Ethernet con
conector RJ45. Son cuatro pares de hilos trenzados dentro de una
misma protección, están trenzados para evitar las interferencias
eléctricas. Utilizado sobre todo en redes domésticas y pequeñas
empresas con tipología de estrella. La información se transmite
mediante impulsos eléctricos por el cable. Las conexiones Ethernet
más comunes de 10 Mbps y de 100 Mbps (categoría 5),son
económicos.

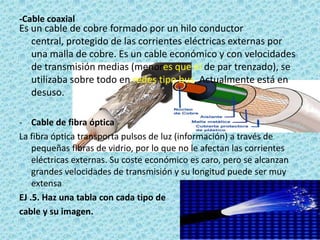

15. -Cable coaxial
Es un cable de cobre formado por un hilo conductor
central, protegido de las corrientes eléctricas externas por
una malla de cobre. Es un cable económico y con velocidades
de transmisión medias (menores que el de par trenzado), se
utilizaba sobre todo en redes tipo bus. Actualmente está en
desuso.
- Cable de fibra óptica
La fibra óptica transporta pulsos de luz (información) a través de
pequeñas fibras de vidrio, por lo que no le afectan las corrientes
eléctricas externas. Su coste económico es caro, pero se alcanzan
grandes velocidades de transmisión y su longitud puede ser muy
extensa
EJ .5. Haz una tabla con cada tipo de
cable y su imagen.

16. •REDES INALÁMBRICAS (WLAN)
No utilizan cable. Tienen una velocidad de transmisión menor que las
cableadas y un mayor problema en la seguridad. La tecnología más
utilizada es la WIFI (Wireless-Fidelity). La información se transmite
por medio de ondas de radio. Existen varios dispositivos para
interconectar elementos WiFi:
- Router WiFi inalámbrico: Reciben la señal de la línea telefónica y
envían la información a uno o más ordenadores a través de ondas
de radio. Disponen de puertos RJ45 para la conexión cableada.

17. - Puntos de acceso:
Funcionan como emisor remoto, es decir en lugares donde la señal
WiFi del Router no tiene suficiente radio.
Los dispositivos de recepción de la señal:
Tarjeta de red PCI
Tarjeta PCMCIA para portátiles (ahora en desuso pues las traen
integradas)
Tarjetas USB (Conector USB para WiFi), son los más utilizados.
El software gestiona la red. Pto de
acceso
Router

18. 4. CONFIGURACIÓN DE UNA RED.
4.1.PROTOCOLO TCP/IP
