1. Docente: Marco Aurelio Porro Chulli
Alumna: Wendy Sheyla Dávila Chunga
*Rellenos

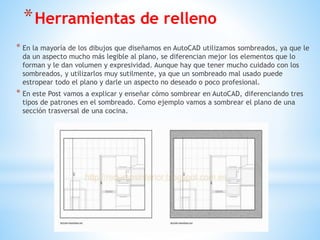

2. *Herramientas de relleno
* En la mayoría de los dibujos que diseñamos en AutoCAD utilizamos sombreados, ya que le
da un aspecto mucho más legible al plano, se diferencian mejor los elementos que lo
forman y le dan volumen y expresividad. Aunque hay que tener mucho cuidado con los
sombreados, y utilizarlos muy sutilmente, ya que un sombreado mal usado puede
estropear todo el plano y darle un aspecto no deseado o poco profesional.
* En este Post vamos a explicar y enseñar cómo sombrear en AutoCAD, diferenciando tres
tipos de patrones en el sombreado. Como ejemplo vamos a sombrear el plano de una
sección trasversal de una cocina.

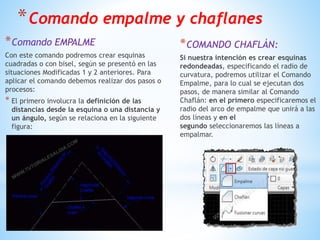

3. *Comando empalme y chaflanes
*Comando EMPALME
Con este comando podremos crear esquinas
cuadradas o con bisel, según se presentó en las
situaciones Modificadas 1 y 2 anteriores. Para
aplicar el comando debemos realizar dos pasos o
procesos:
* El primero involucra la definición de las
distancias desde la esquina o una distancia y
un ángulo, según se relaciona en la siguiente
figura:
*COMANDO CHAFLÁN:
Si nuestra intención es crear esquinas
redondeadas, especificando el radio de
curvatura, podremos utilizar el Comando
Empalme, para lo cual se ejecutan dos
pasos, de manera similar al Comando
Chaflán: en el primero especificaremos el
radio del arco de empalme que unirá a las
dos líneas y en el
segundo seleccionaremos las líneas a
empalmar.

4. Ejemplos Prácticos

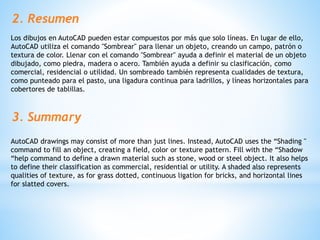

5. 2. Resumen
Los dibujos en AutoCAD pueden estar compuestos por más que solo líneas. En lugar de ello,
AutoCAD utiliza el comando "Sombrear" para llenar un objeto, creando un campo, patrón o
textura de color. Llenar con el comando "Sombrear" ayuda a definir el material de un objeto
dibujado, como piedra, madera o acero. También ayuda a definir su clasificación, como
comercial, residencial o utilidad. Un sombreado también representa cualidades de textura,
como punteado para el pasto, una ligadura continua para ladrillos, y líneas horizontales para
cobertores de tablillas.
3. Summary
AutoCAD drawings may consist of more than just lines. Instead, AutoCAD uses the “Shading "
command to fill an object, creating a field, color or texture pattern. Fill with the “Shadow
“help command to define a drawn material such as stone, wood or steel object. It also helps
to define their classification as commercial, residential or utility. A shaded also represents
qualities of texture, as for grass dotted, continuous ligation for bricks, and horizontal lines
for slatted covers.

6. 4. Recomendaciones
• Se recomienda usar el relleno para diferenciar áreas o lugares o clasificar diferentes
dibujos que se realizan en AutoCAD.
• se debe utilizar mucho los rellenos ya que ayuda a la organización y ayuda a encontrar y
distinguir áreas de dibujo más fácilmente.
5. Conclusiones
• Son herramientas muy útiles ya que pueden ayudar a diferenciar los materiales que se
van a usar como por ejemplo en la construcción de un edificio.
• El empalme es una herramienta muy importante ya que permite unir dos lineas
a través de la arco creando esquinas redondeadas.
• Con la herramienta Chaflán crear podremos crear esquinas cuadradas o con bisel.
6. Apreciación de equipo:
Este tema sigue siendo muy interesante ya que no ayuda mucho para el futuro y poder
realizar cual tipo de trabajos con AutoCAD.

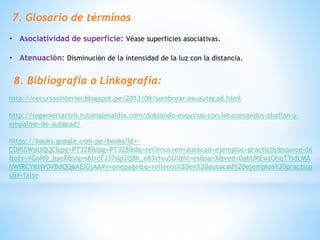

7. 7. Glosario de términos
• Asociatividad de superficie: Véase superficies asociativas.
• Atenuación: Disminución de la intensidad de la luz con la distancia.
8. Bibliografía o Linkografia:
http://recursosinterior.blogspot.pe/2013/09/sombrear-en-autocad.html
http://ingenieriacivil.tutorialesaldia.com/doblando-esquinas-con-los-comandos-chaflan-y-
empalme-de-autocad/
https://books.google.com.pe/books?id=-
CDRlSWpUQQC&pg=PT328&lpg=PT328&dq=rellenos+en+autocad+ejemplos+practicos&source=bl
&ots=YGoRO_bycX&sig=s6trcFJ37sgi2Q8h_e83vfxuSUI&hl=es&sa=X&ved=0ahUKEwjOhqTTsdLMA
hWIRCYKHV0VBdQQ6AEIGjAA#v=onepage&q=rellenos%20en%20autocad%20ejemplos%20practico
s&f=false
